Радіоконструктор Регулятор потужності АС 220V 5kW 2 клемника К139.1

Набір призначений для виготовлення регулятора потужності змінного струму. Пристрій може використовуватися для керування потужністю нагрівальних та освітлювальних приладів, а також колекторних електродвигунів, максимальний струм яких не перевищує 25 А.

При використанні навантаження потужністю понад 300 Вт симістор необхідно встановити на радіатор. Площа радіатора має становити не менше 400 см².

📝 Обережно: Пристрій гальванічно не розв’язаний від мережі! Забороняється торкатися елементів включеної схеми!

Особливості

🔹 Підтримка навантаження до 5 кВт — дозволяє безпечно керувати потужними нагрівальними та освітлювальними пристроями, забезпечуючи стабільне управління і захист від перевантажень.
🔹 Можливість регулювання нагрівальних, освітлювальних приладів та колекторних двигунів — сумісність із різними типами навантажень робить набір універсальним для дому, лабораторії або навчання.
🔹 Симісторне керування потужністю — точне регулювання за допомогою симістора дозволяє плавно змінювати вихідну потужність без ривків і шуму.
🔹 Компактна плата 36×45 мм — мінімальні розміри полегшують монтаж та інтеграцію в корпуси та проєкти будь-якого типу.
🔹 Простий монтаж — мінімум компонентів і зрозуміла розмітка на платі забезпечують швидке і безпомилкове складання навіть для новачків.
🔹 Можливість встановлення радіатора при великих навантаженнях — забезпечує безпечну роботу при потужностях понад 300 Вт, продовжуючи термін служби симістора.
🔹 Налаштування мінімального рівня вихідної потужності (R6) — дозволяє точно встановити нижню межу потужності для регульованого приладу, запобігаючи його вимкненню або нестабільній роботі.

Переваги

✔ Висока потужність
✔ Простота складання
✔ Універсальність застосування
✔ Доступна вартість
✔ Підходить для новачків у радіоелектроніці
✔ Мінімальна кількість деталей

Застосування

✅ Регуляція нагрівальних елементів
✅ Регулювання яскравості ламп
✅ Регулювання швидкості колекторних двигунів
✅ Навчальні цілі
✅ Лабораторні досліди

Опис інтерфейсів

🔸 P1 — клемник: вхід 220 В
🔸 P2 — клемник: вихід на навантаження
🔸 Місце встановлення симістора VS1 на радіатор
🔸 R4 — змінний резистор для регулювання потужності

Інструкція до використання

1️⃣ Зберіть схему згідно з маркуванням плати
2️⃣ Перевірте правильність встановлення компонентів
3️⃣ При навантаженнях понад 300 Вт — встановіть симістор на радіатор
4️⃣ Підключіть пристрій до мережі 220 В
5️⃣ Обертайте регулятор для зміни потужності
6️⃣ Не торкайтесь плати під час роботи

Заходи безпеки

⚠️ Пристрій не має гальванічної розв’язки
⚠️ Забороняється торкатися схеми під час роботи
⚠️ Монтувати тільки при знеструмленні
⚠️ Радіатор обов'язковий при навантаженні понад 300 Вт
⚠️ Не перевищувати струм 25 А

Технічні характеристики

⚙️ Напруга живлення: 220 В
⚙️ Максимальна потужність: 5000 Вт
⚙️ Максимальний струм: 25 А
⚙️ Розміри плати: 36×45 мм

📝 Примітка: Виробник може змінювати характеристики, зовнішній вигляд та комплектацію без попереднього повідомлення.

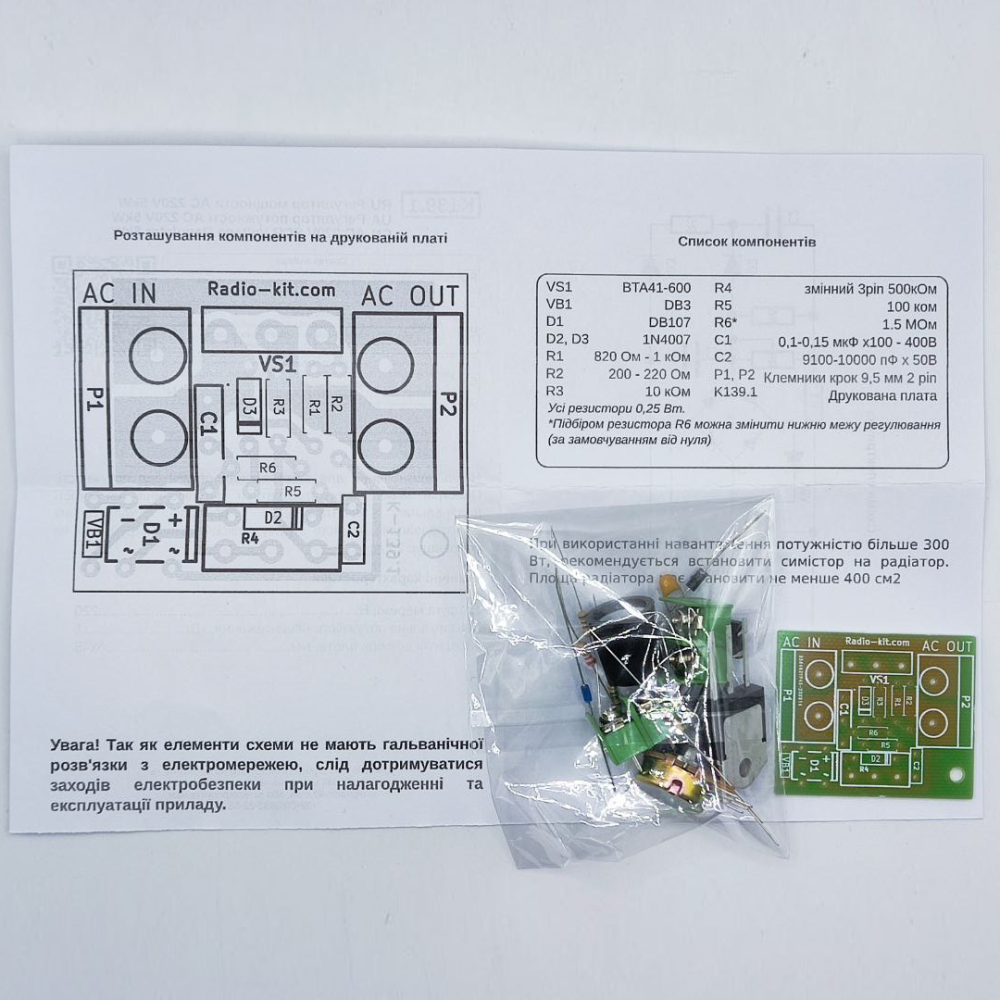

Комплектація

📦 VS1 — BTA41-600
📦 VB1 — DB3
📦 D1 — DB107
📦 D2, D3 — 1N4007
📦 R1 — 820 Ом – 1 кОм
📦 R2 — 200 – 220 Ом
📦 R3 — 10 кОм
📦 R4 — 500 кОм (змінний, 3 pin)
📦 R5 — 100 кОм
📦 R6 — 1.5 МОм
📦 C1 — 0.15 мкФ × 100–400 В
📦 C2 — 9100–10000 пФ × 50 В
📦 P1, P2 — клемники 9.5 мм (2 pin)

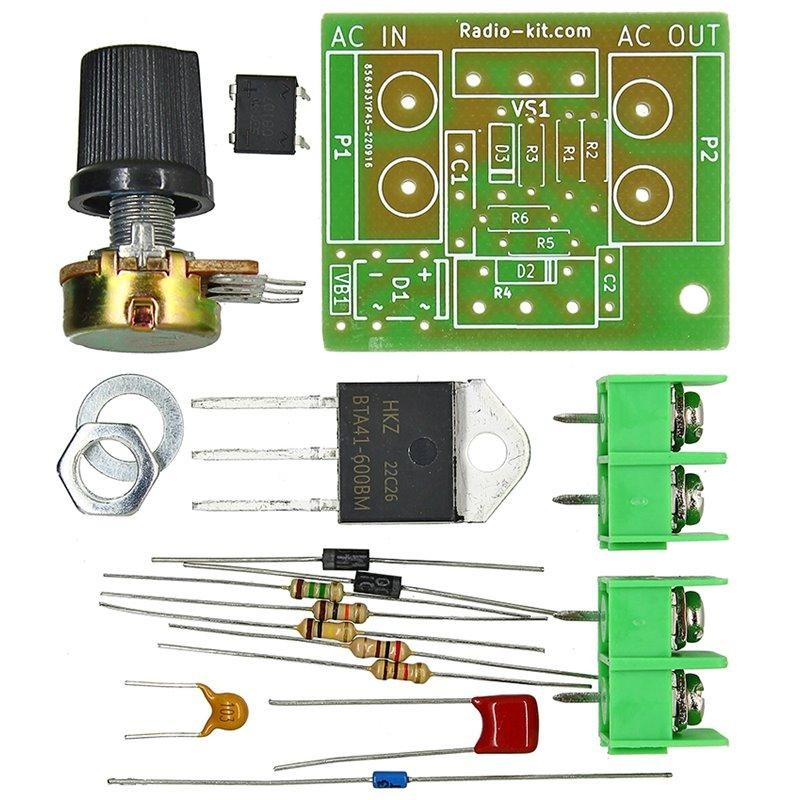

📦 Друкована плата К139.1

Регулятор потужності дозволяє створити ефективний недорогий модуль керування AC-навантаженнями до 5 кВт.
