Код: 24511

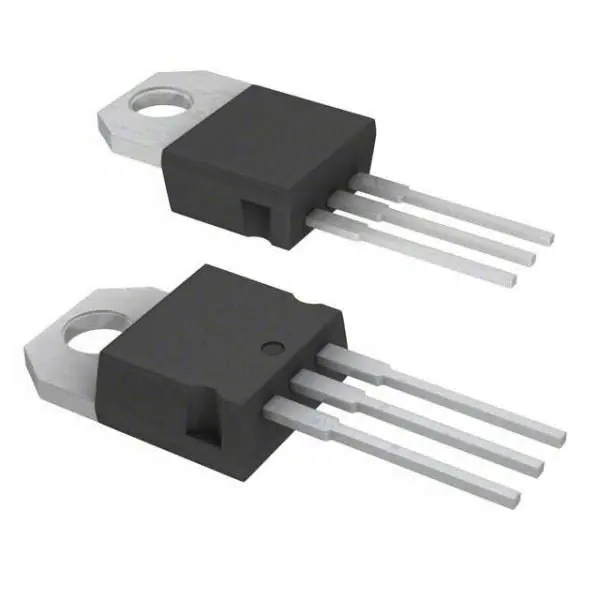

Мікросхема L7808CV(XBLW) 8V 1.5A TO-220 стабілізатор напруги

Ціна за 1 шт.

7.20 грн

В
                                                                    наявності 44
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (44 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Мікросхема L7808CV(XBLW) 8V 1.5A TO-220 стабілізатор напруги

Мікросхема L7808CV(XBLW) — монолітний трьохвивідний позитивний стабілізатор напруги з інтегрованим обмеженням струму, тепловим захистом та захистом робочої області вихідного транзистора. При достатньому охолодженні може забезпечувати вихідний струм до 1,5 А. Використовується як фіксований стабілізатор у промислових та побутових пристроях, а також із зовнішніми компонентами для регульованої напруги. Корпус — TO-220.

Особливості:

🔹 Вихідний струм до 1,5 А
🔹 Фіксована вихідна напруга - 8 В
🔹 Тепловий захист від перевантаження
🔹 Захист від короткого замикання
🔹 Захист вихідного транзистора по робочій області

Переваги:

✔ Надійна стабілізація напруги
✔ Простота інтеграції в схеми
✔ Висока термостійкість
✔ Універсальне застосування для промислових і побутових пристроїв

Застосування:

✅ Промислові блоки живлення
✅ Пострегулятори SNPS
✅ HVAC-системи
✅ AC-інвертори
✅ Випробувальні та вимірювальні прилади
✅ Драйвери постійного струму (щіткові та безщіткові)
✅ Сонячні енергетичні інвертори

Опис інтерфейсів:

🔸 1 — IN (вхід напруги живлення)
🔸 2 — GND (земля, загальний провід)
🔸 3 — OUTPUT (вихід стабілізованої напруги)
🔸 TAB — GND (металевий радіатор для охолодження, підключений до GND)

Інструкція до використання:

1️⃣ Під’єднайте вхідну напругу до виводу IN у межах допустимого діапазону.
2️⃣ Під’єднайте GND до загальної шини схеми.
3️⃣ Вихід підключіть до навантаження через конденсатор для стабілізації (C1, C0 рекомендовані виробником).
4️⃣ Забезпечте ефективне охолодження через TAB при роботі на повному струмі.
5️⃣ Дотримуйтесь правил монтажу, щоб уникнути перегріву.

Заходи безпеки:

⚠️ Не перевищуйте максимальні параметри напруги й струму
⚠️ Забезпечте ефективне відведення тепла
⚠️ Уникайте коротких замикань на виході
⚠️ Не використовуйте поза допустимим температурним діапазоном

Технічні характеристики:

⚙️ Вихідна напруга стабілізатора: 7,6…8,4 В
⚙️ Вихідний струм: до 1,5 А
⚙️ Напруга живлення: 10…25 В (залежить від навантаження)
⚙️ Регулювання по лінії: до 100 мВ
⚙️ Регулювання по навантаженню: до 50 мВ
⚙️ Струм споживання в режимі очікування: 0,5…6 мА
⚙️ Пульсації та шум: 40 μВ
⚙️ Коефіцієнт відсіювання пульсацій: 80 дБ
⚙️ Напруга прориву при падінні: 2 В
⚙️ Струм короткого замикання: 0,3 А
⚙️ Піковий струм: 1,8 А
⚙️ Корпус: TO-220
⚙️ Робоча температура: 0…+125 °C
