Код: 23941

Радіоконструктор Сенсорний вимикач із затримкою вимкнення для індукційної лампи HYDZ210

Ціна за 1 шт.

58.90 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

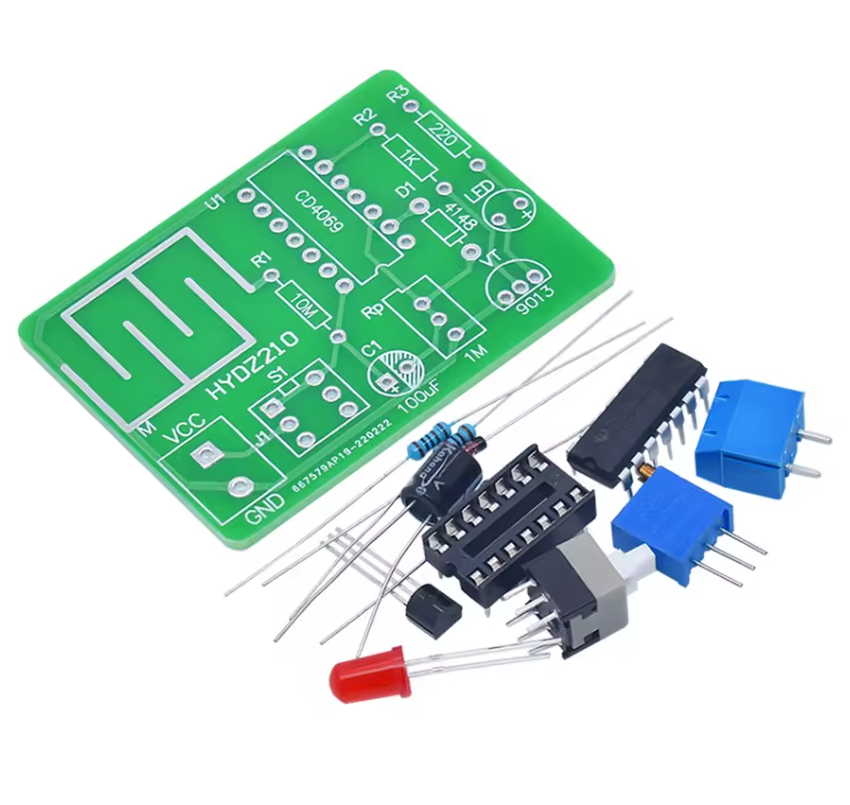

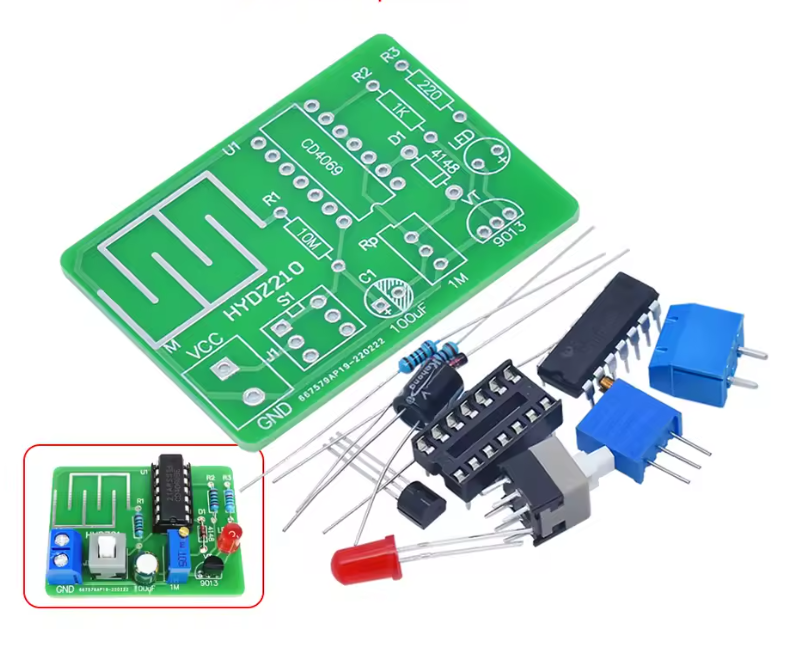

Радіоконструктор Сенсорний модуль затримки вимкнення HYDZ210 для індукційної лампи 4.5-5 В

Сенсорний модуль затримки вимкнення освітлення — це зручний у використанні DIY-набір, що дозволяє вмикати світлодіодне підсвічування одним дотиком. Лампочка автоматично вимикається через заданий інтервал часу. Особливо корисний у дитячих кімнатах, на коридорах або для літніх людей у нічний час.

Особливості:
🔹 Сенсорна пластина реагує на дотик пальцем, активуючи таймер затримки вимкнення освітлення
🔹 Чутлива реакція на дотик завдяки низькому опору тіла порівняно з опором R1
🔹 Потенціометр RP дозволяє регулювати час освітлення: поворот вліво – збільшує час, вправо – зменшує
🔹 Після зняття пальця світло залишається увімкненим до завершення заряду конденсатора

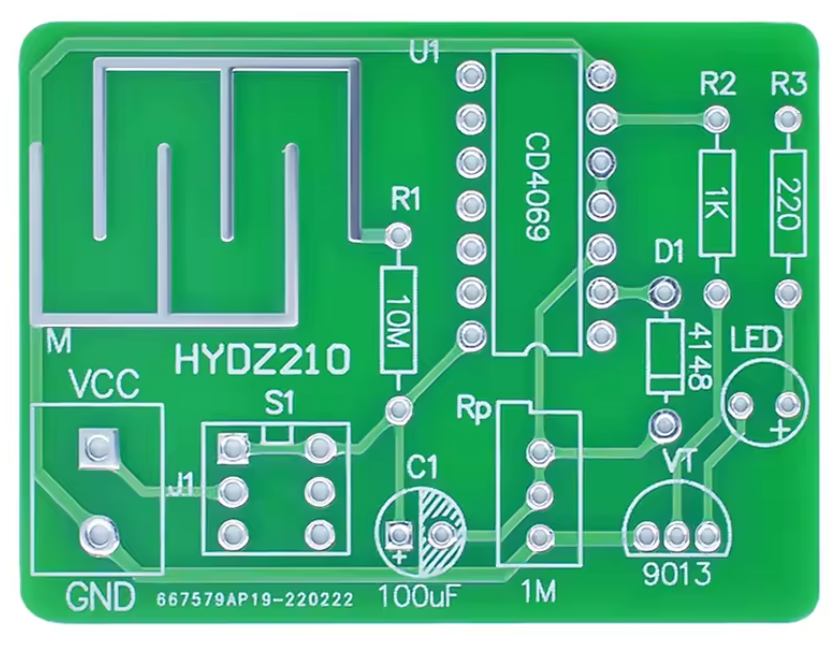

🔹 Проста схема з індикатором LED, кнопкою живлення, стабілізуючими резисторами та транзистором VT
🔹 Входить мікросхема CD4069 з інверторами, що забезпечують стабільну логіку вмикання/вимикання
🔹 Ідеальний для навчальних цілей, демонстрацій, хобі-проектів

Переваги:
✔ Простота у збірці та використанні
✔ Працює з низькою напругою – безпечно для дітей і новачків
✔ Регульований таймер без потреби мікроконтролера
✔ Універсальне застосування у побуті
✔ Компактний розмір

Застосування:
✅ Нічне освітлення для дітей
✅ Сенсорні лампи у коридорах
✅ Освітлення у санвузлах вночі
✅ Інтерактивні навчальні проекти
✅ DIY-електроніка та хобі-набори

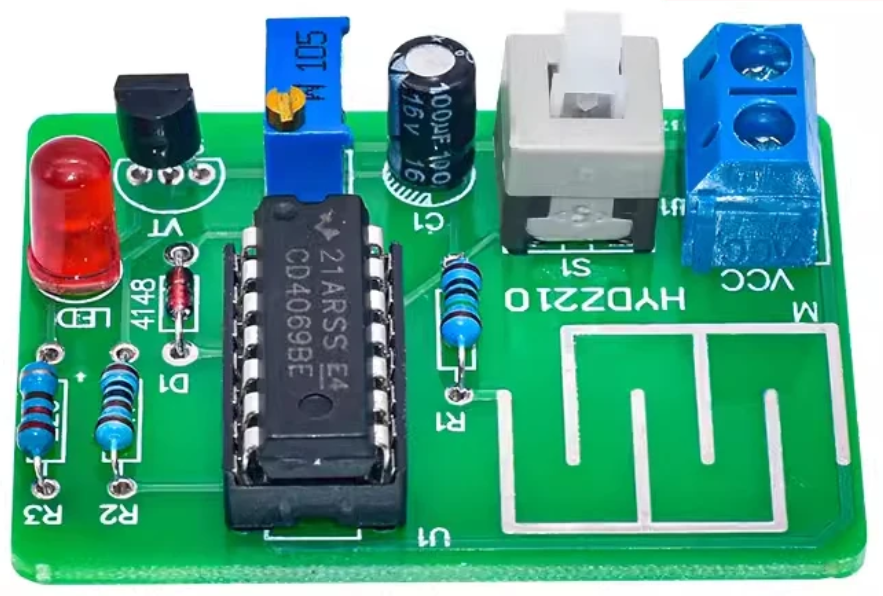

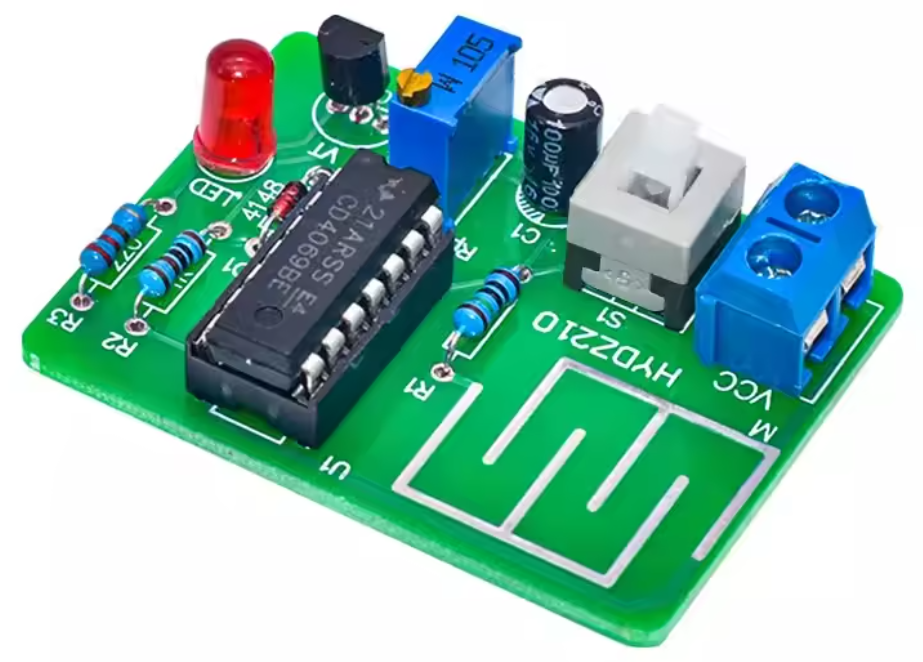

Опис:
🔸 Touch tablet — сенсорна панель для активації
🔸 +5V power input — вхід живлення 4.5–5.0 В DC
🔸 Power switch button — кнопка живлення (звертайте увагу на правильну орієнтацію під час монтажу)
🔸 Potentiometer RP — регулювання часу світіння лампи (вліво – довше, вправо – коротше)

Принцип роботи:
🔧 При дотику до сенсорної пластини електричний потенціал змінюється, і сигнал подається на мікросхему CD4069, яка інвертує логічний рівень
🔧 Через транзистор VT активується ланцюг, який вмикає світлодіод
🔧 Конденсатор заряджається, підтримуючи світло увімкненим навіть після зняття пальця
🔧 Потенціометр RP регулює час розряду конденсатора, тобто тривалість світіння
🔧 Після повного розряду конденсатора схема автоматично вимикає світлодіод

Технічні характеристики:
⚙️ Живлення: 4.5–5.0 В DC
⚙️ Тип управління: сенсорний
⚙️ Регулювання часу затримки: потенціометр RP
⚙️ Мікросхема: CD4069
⚙️ Елементи: транзистор 9013, діод 1N4148, конденсатор 100µF
⚙️ Індикатор: вбудований червоний LED
⚙️ Розміри плати: ~47×35.4 мм)

📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

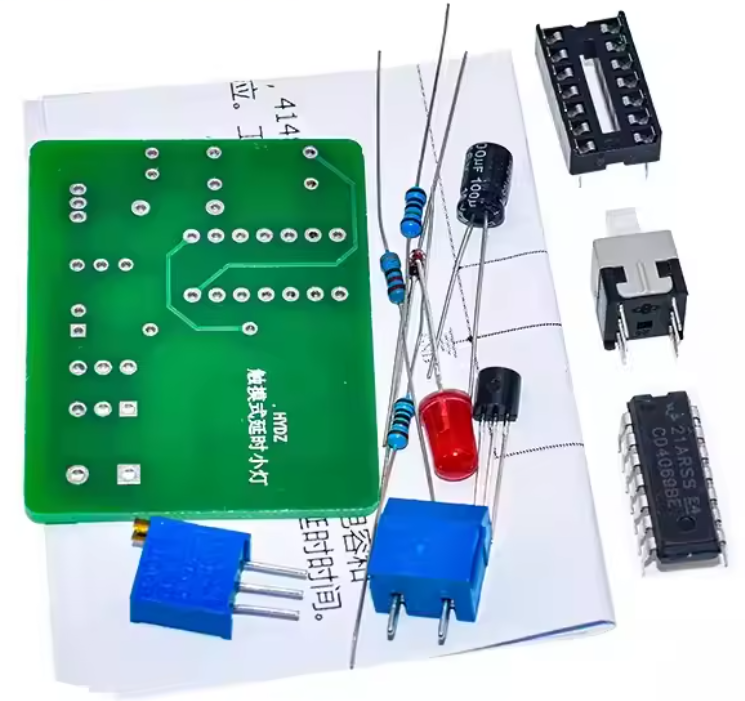

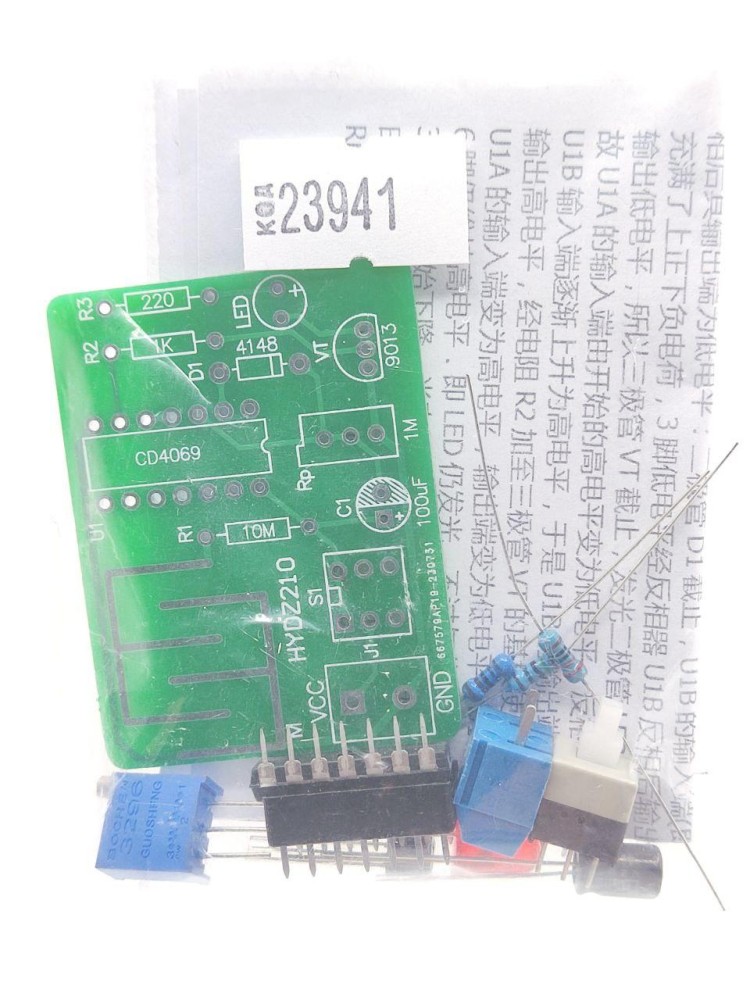

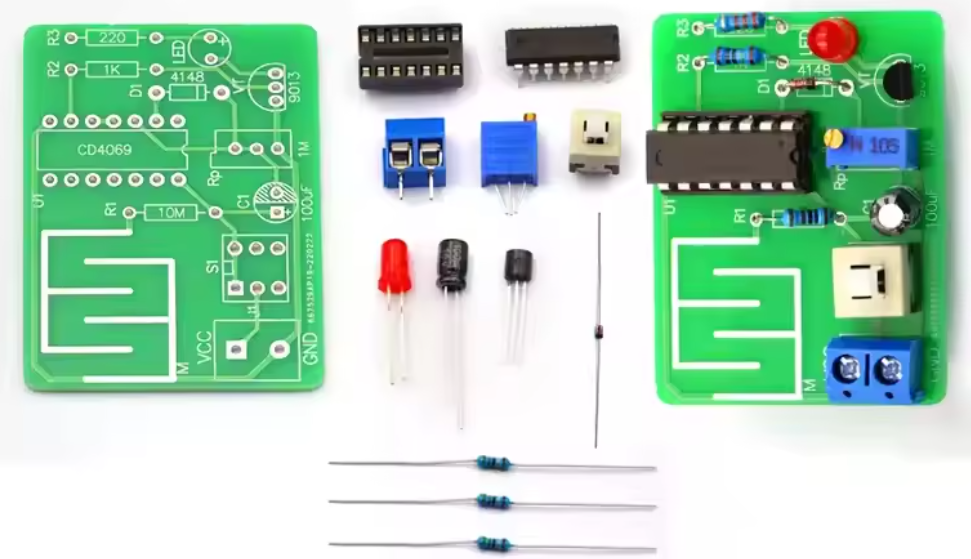

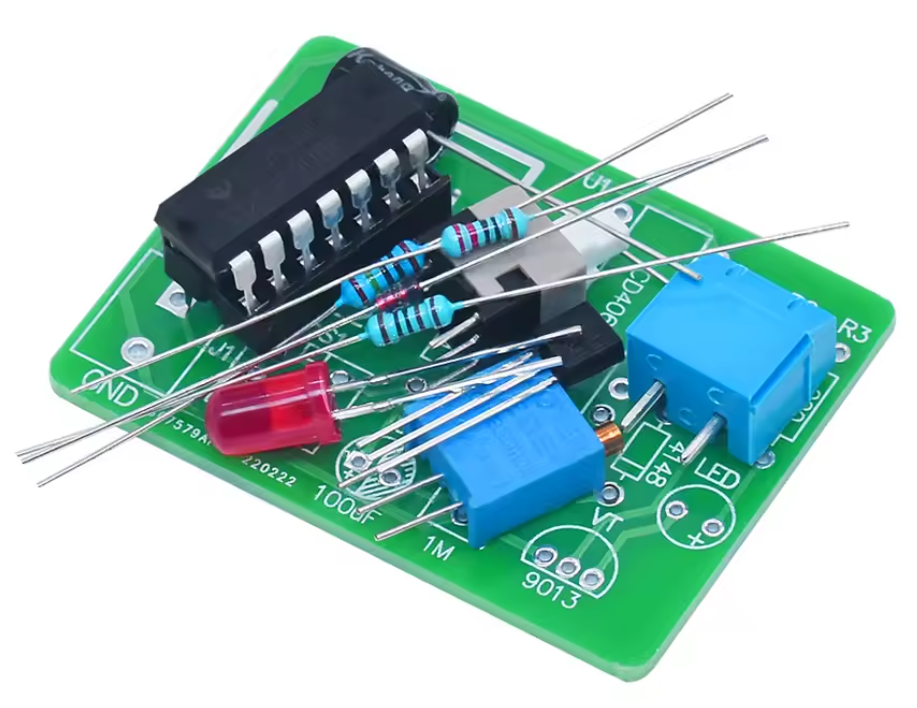

Комплектація:
📦 Паяна плата з усіма елементами

📦 Інструкція (кит.)

Цей модуль стане чудовим вибором для всіх, хто хоче створити простий і ефективний сенсорний перемикач із таймером затримки освітлення. Підійде як для домашніх рішень, так і для навчання та експериментів.
