Код: 15796

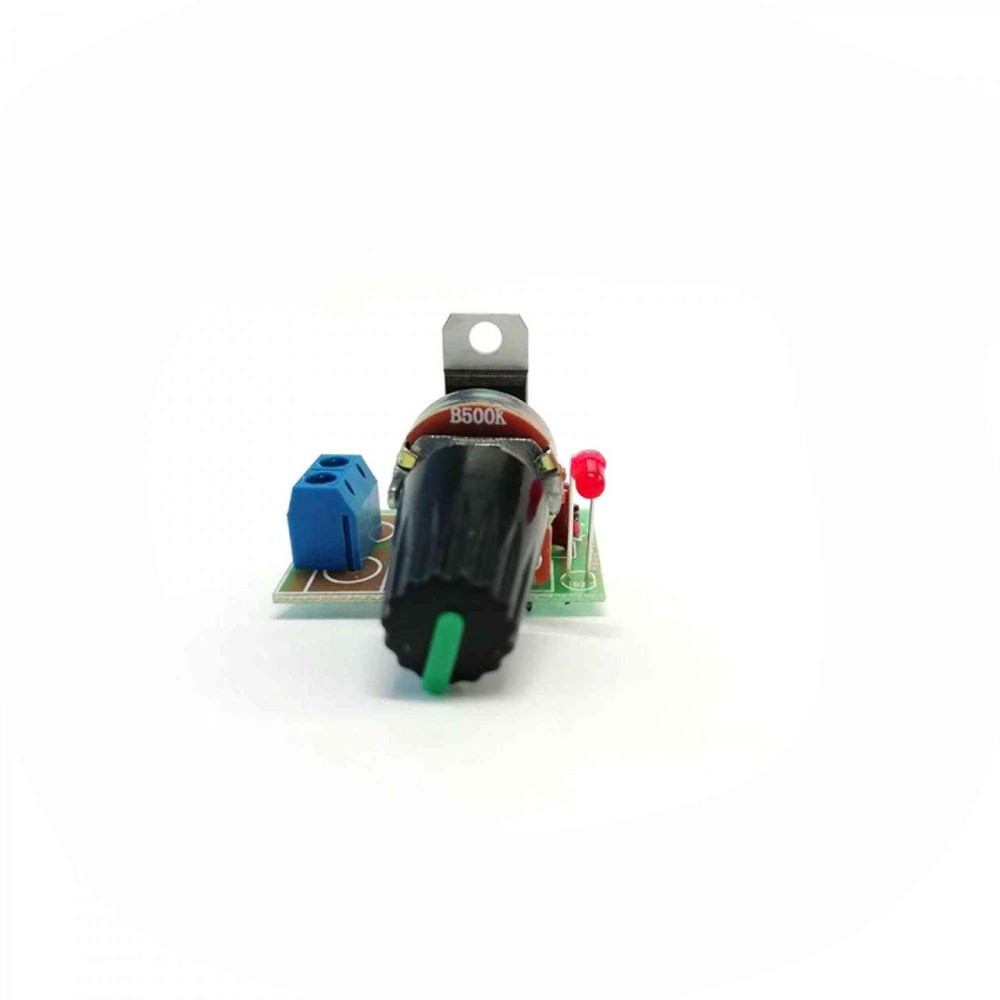

Радіоконструктор Регулятор потужності AC 220V 3kW 1 клемник К216.2-3

Ціна за 1 шт.

88.00 грн

В
                                                                    наявності 8
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (8 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Набір для самостійної збірки
Напруга живлення: 220 В
Максимальна потужність: 3 кВт

Пристрій складається з сімістора і ланцюжка, що задає час. Принцип регулювання потужності полягає у зміні тривалості часу відкритого стану симістора, що можна побачити на діаграмі нижче: Чим більший час симістор відкритий, тим більша потужність віддається у навантаження. Оскільки симистор вимикається в останній момент, коли струм протікає через симистор дорівнює нулю, то задавати тривалість відкриття симистора можна не більше половини періоду. На початку позитивного напівперіоду симистор закритий. У міру збільшення напруги мережі, конденсатор С1 заряджається через дільник R1, R2. Заряд конденсатора триває до того часу, поки напруга у ньому досягне порога «пробою» диністора VB1 (близько 32 В). Діністор замкне ланцюг D1, C1, D2 і відкриє симістор U1. Симистор залишається відкритим остаточно напівперіоду. Час зарядки конденсатора визначається параметрами ланцюжка R1, R2, C1. Резистором R2 можна регулювати час заряджання конденсатора, відповідно і момент відкриття диністора і симістора. Таким чином, цим резистором проводиться регулювання потужності. При дії негативної напівхвилі принцип роботи аналогічний. Світлодіод D2 відображає роботу регулятора потужності.
