Радіоконструктор Світловий ефект "Серце - вогонь що біжить" K203.1

Ціна за 1 шт.

90.00 грн

В
                                                                    наявності 6
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (6 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

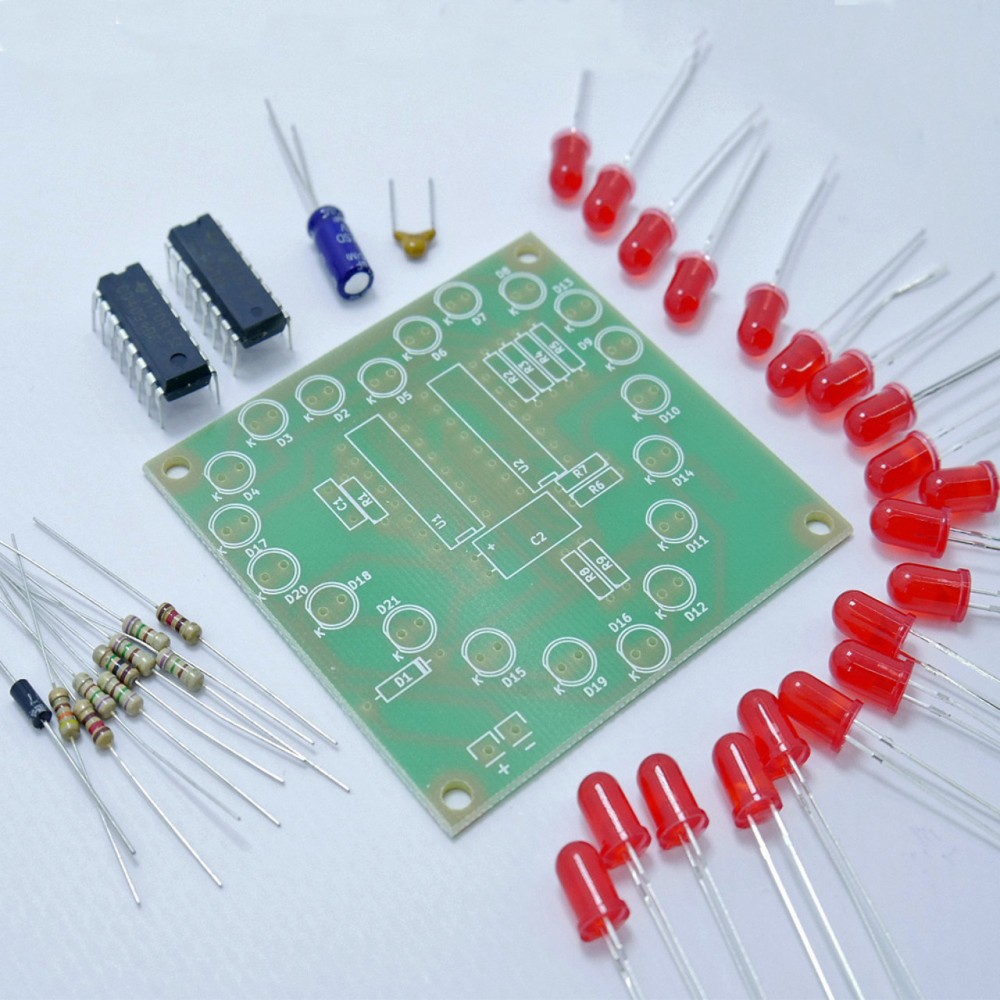

Світловий ефект "Серце - біжить вогонь" K203.1 набір для пайки

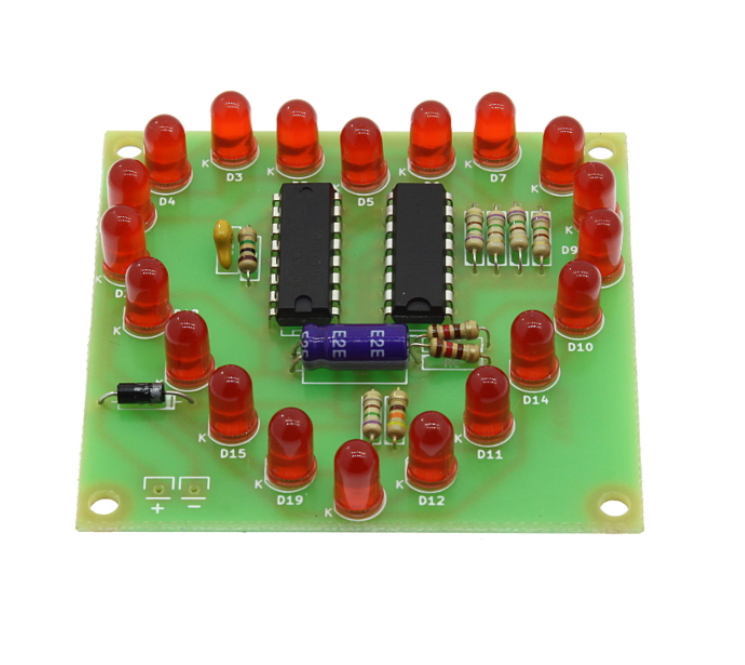

Світловий ефект "Серце - вогонь, що біжить" K203.1 - це пристрій складається з генератора прямокутних імпульсів, зібраного на мікросхемі U1, зсувного регістру U2 і 20 світлодіодів, розташованих у вигляді серця.
Збірка доволі проста. Подібні світлові ефекти будуть чудовим варіантом для новачка, який тільки-но починає вивчати основи електроніки. При зборці обов'язково звертайте увагу на полярність конденсаторів, світлодіодів та цоколівку транзисторів.

Опис роботи електричної схеми

Пристрій складається з генератора прямокутних імпульсів, зібраного на мікросхемі U1, зсувного регістру U2, та 20 світлодіодів, розташованих у вигляді серця. Генератор зібраний на логічних елементах U1.1, U1.2, U1.3 і час ланцюжку, що задає C1-R1. З виходу генератора імпульси надходять на вхід мікросхеми U2, яка являє собою послідовний зсувний регістр. З кожним імпульсом, що приходить, буде послідовно встановлюватися високий логічний рівень на виходах регістру Q0-Q7, починаючи з Q0, і зрушуючись до QS. Таким чином будуть послідовно запалюватися світлодіоди D5, D2-D6, D3-D7, D4-D8, D17-D13-D9-D20, D18-D10-D14-D21, D11-D15, D12-D16-D19. Коли високий рівень сигналу досягне QS, інвертор U1.4 інвертує сигнал, він потрапить на виведення D мікросхеми U2, і тепер, з кожним імпульсом, на виходах мікросхеми U2 будуть послідовно встановлюватися сигнали низького рівня і світлодіоди будуть гаснути в тій же послідовності.

Налагодження не потрібний якщо схема зібрана правильно. Дуже рідко при нестабільній роботі схеми, потрібна установка конденсатора С3.
