Код: 24367

Модуль ідеального діода XL74610, імітація випрямляча 1,5-36 В 0 мА 15 А/30 А

Ціна за 1 шт.

84.70 грн

В
                                                                    наявності 300
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (300 шт).

Оптом і в роздріб

Оптові ціни

78.80 грн./шт.

при замовленні від 3 шт.

61.20 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

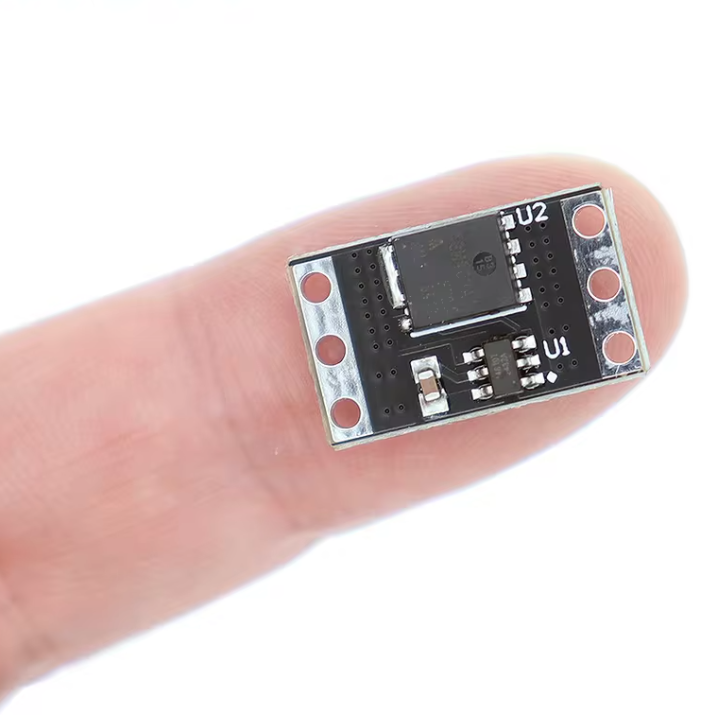

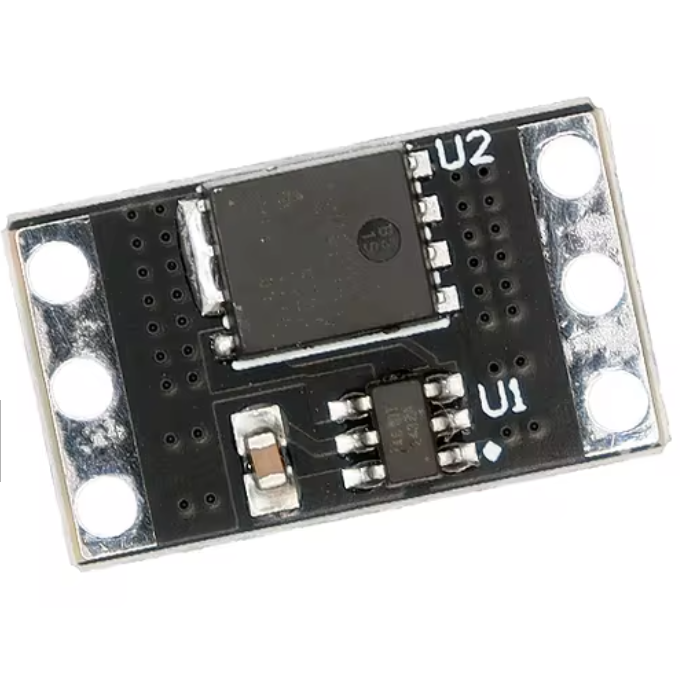

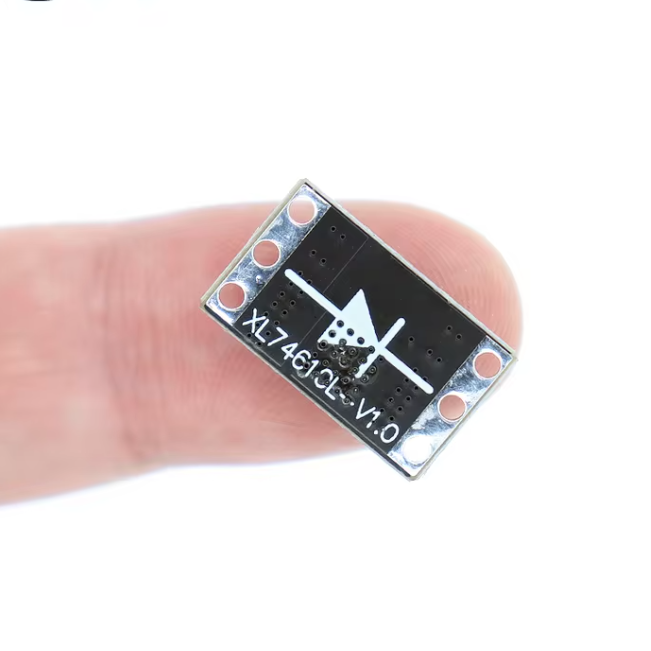

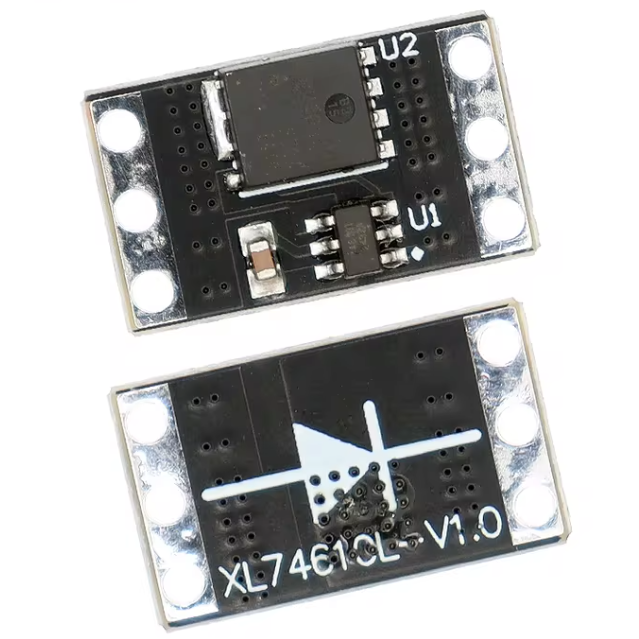

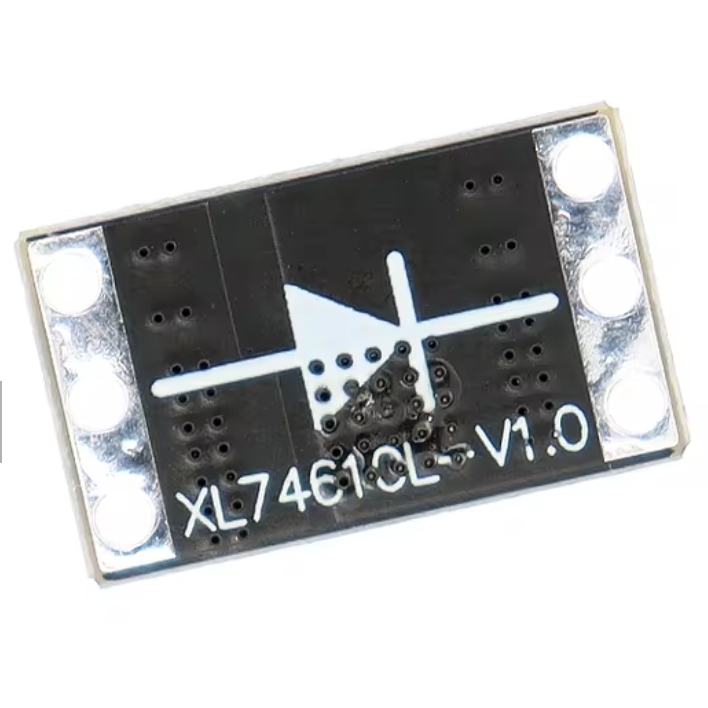

Модуль ідеального діода XL74610, імітація випрямляча 1,5-36 В 0 мА 15 А/30 А

Модуль XL74610 Ideal Diode є сучасним рішенням для заміни традиційних діодів Шотткі та випрямлячів, зводячи до мінімуму втрати напруги й тепловиділення при високих струмах. Використання MOSFET із наднизьким внутрішнім опором (близько 3,3 мОм) дозволяє значно знизити падіння напруги в порівнянні зі звичайними діодами. Це забезпечує ефективнішу роботу в потужних схемах, менший нагрів та підвищення енергоефективності. Модуль не потребує підключення до "землі", що робить його простим у застосуванні як звичайного діода в колі живлення.

Особливості

🔹 Використання MOSFET із внутрішнім опором близько 3,3 мОм, що забезпечує мінімальні втрати енергії при великих струмах.
🔹 Падіння напруги при струмі 10А становить близько 50 мВ, тоді як діод Шотткі має падіння приблизно 0,3В, що дозволяє скоротити теплові втрати у 6 разів.
🔹 Робочий діапазон напруг: від 1,5В до 36В, що робить модуль універсальним для більшості низьковольтних і середньовольтних застосувань.
🔹 Повна відсутність споживання струму у холостому режимі (0 мА), що підвищує енергоефективність пристрою.
🔹 Підтримка великих струмів: до 15А без охолодження та до 30А при використанні радіатора з активним охолодженням.
🔹 Теоретична здатність витримувати струми понад 50А за умови належного охолодження.
🔹 Компактні розміри модуля: лише 17 × 10 × 3 мм, що дозволяє легко інтегрувати його в будь-які пристрої.
🔹 Модуль не має загальної землі, тому може використовуватися як ідеальний діод у багатьох схемах живлення без складного підключення.
🔹 Використання у високоефективних системах живлення, де важливо мінімізувати втрати напруги та нагрів.
🔹 Додаткові компоненти (діоди, конденсатори) можна підключати окремо для захисту від високовольтних імпульсів.

Переваги

✔ Значне зниження тепловиділення у порівнянні зі звичайними діодами.
✔ Висока ефективність роботи навіть при великих струмах.
✔ Компактність та простота інтеграції в існуючі схеми.
✔ Відсутність необхідності у загальному підключенні до землі.
✔ Підвищення надійності системи живлення.

Застосування

✅ Захист живлення від зворотної полярності.
✅ Використання у високострумових ланцюгах, де звичайні діоди створюють надмірні втрати.
✅ Модулі живлення, акумуляторні блоки, DC-DC перетворювачі.
✅ Використання у схемах, де критично важлива мінімізація падіння напруги.
✅ Системи резервного живлення та сонячні контролери.

Опис інтерфейсів

🔸 Вхідні та вихідні контакти – призначені для підключення у ланцюг живлення аналогічно діоду.
🔸 Монтаж модуля здійснюється пайкою на друковану плату.
🔸 Для роботи з великими струмами рекомендується передбачити додаткове охолодження.

Інструкція до використання

1️⃣ Підключіть модуль у схему так само, як звичайний діод.
2️⃣ При використанні поблизу максимальних робочих напруг (30–36В) додатково встановіть конденсатор для придушення імпульсних завад.
3️⃣ Для навантажень понад 15А застосовуйте радіатор або систему охолодження.
4️⃣ Переконайтеся, що полярність підключення правильна, щоб уникнути пошкодження модуля.

Заходи безпеки

⚠️ Не використовуйте модуль у схемах мікроконтролерів та як вільнохідний діод у імпульсних блоках живлення.
⚠️ Уникайте роботи при струмах понад 30А без належного охолодження.
⚠️ При малих струмах (менше 10 мА) падіння напруги може становити близько 0,3В.
⚠️ Уникайте перенапруг понад 36В, щоб не пошкодити модуль.
⚠️ Застосовуйте додатковий захист (діоди та конденсатори) у випадках можливих високовольтних імпульсів.

Технічні характеристики

⚙️ Робоча напруга: 1.5В – 36В
⚙️ Максимальний робочий струм без охолодження: 15А (при 12В, 25°C)
⚙️ Максимальний робочий струм з радіатором + вентилятором: 30А
⚙️ Теоретична витримка струму: >50А (не протестовано, можливе при достатньому охолодженні)
⚙️ Падіння напруги при 10А: ~50 мВ
⚙️ Споживання у холостому режимі: 0 мА
⚙️ Розміри модуля: 17 × 10 × 3 мм
⚙️ Метод монтажу: пайка на плату

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація

📦 Модуль XL74610 Ideal Diode – 1 шт.

Модуль XL74610 Ideal Diode є високоефективним рішенням для заміни традиційних діодів у потужних схемах. Він поєднує компактність, високу ефективність та мінімальне тепловиділення, що робить його незамінним елементом у сучасних електронних пристроях.
