Код: 19373

2 в 1 Амперметр/вольтметр AC 300V/100A змінний струм XD85-2042 вбудовний

Ціна за 1 шт.

553.10 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Данное устройство представляет собой встраиваемый цифровой вольтметр-амперметр. С помощью этого устройства можно измерять напряжение переменного тока и силу тока подключенного источника питания. Устройство можно применять в блоках питания, где необходимо отображать текущие значения параметров электрической цепи.

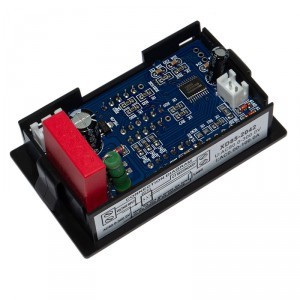

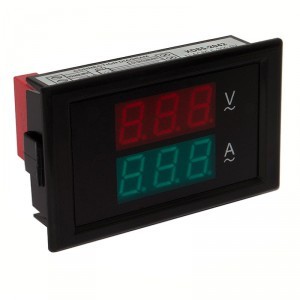

Цифровой вольтметр-амперметр спроектирован на базе 2 LED дисплеев с помощью которых происходит визуализация напряжения и силы тока, управляющей микросхемы и прочих вспомогательных компонентов. Значения переменного напряжения отображаются с помощью верхнего семисегментного дисплея, соответственно сила тока визуализируется на нижнем дисплее. Диапазон напряжения переменного тока находится в пределах от 100 до 300 В, а силы тока составляет от 0 до 100 А. Особенностью цифрового вольтметра-амперметра является наличие трансформатора для измерения силы тока. Цвет подсветки дисплея напряжения красный, а силы переменного тока зеленый. Точность измерения параметров электрической цепи составляет 1%.

Благодаря небольшим размерам и встраиваемому дизайну, цифровой вольтметр-амперметр можно вмонтировать в панель кого-то устройства, корпус прибора и т.д. На обратной стороне корпуса расположены монтажные отверстия, позволяющие закрепить устройство на плоской поверхности.

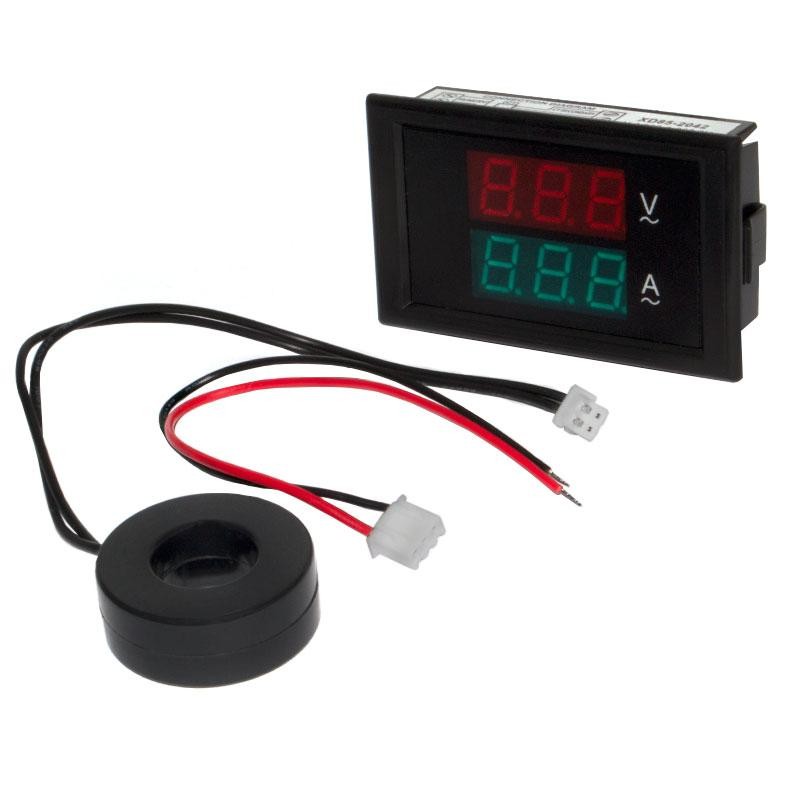

Подключается внешний источник напряжения к цифровому вольтметру-амперметру с помощью клеммника J1. Для измерения силы тока используется трансформаторная обмотка, которая подключается к выводам клеммника J2. Назначения выводов:

GND:	общий провод («земля»)
VCC:	измерение напряжения внешнего устройства 100 - 300 В
I+:	измерение силы тока внешнего устройства 0 - 100 А
I-:	«земля»

Технические характеристики модуля:

Диапазон измерения напряжения, В	100 ... 300
Диапазон измерения силы тока, А	0 ... 100
Точность измерения, %	±1
Рабочая температура, °C	-10 ... +60
Размеры модуля, мм	70 х 42 х 32
