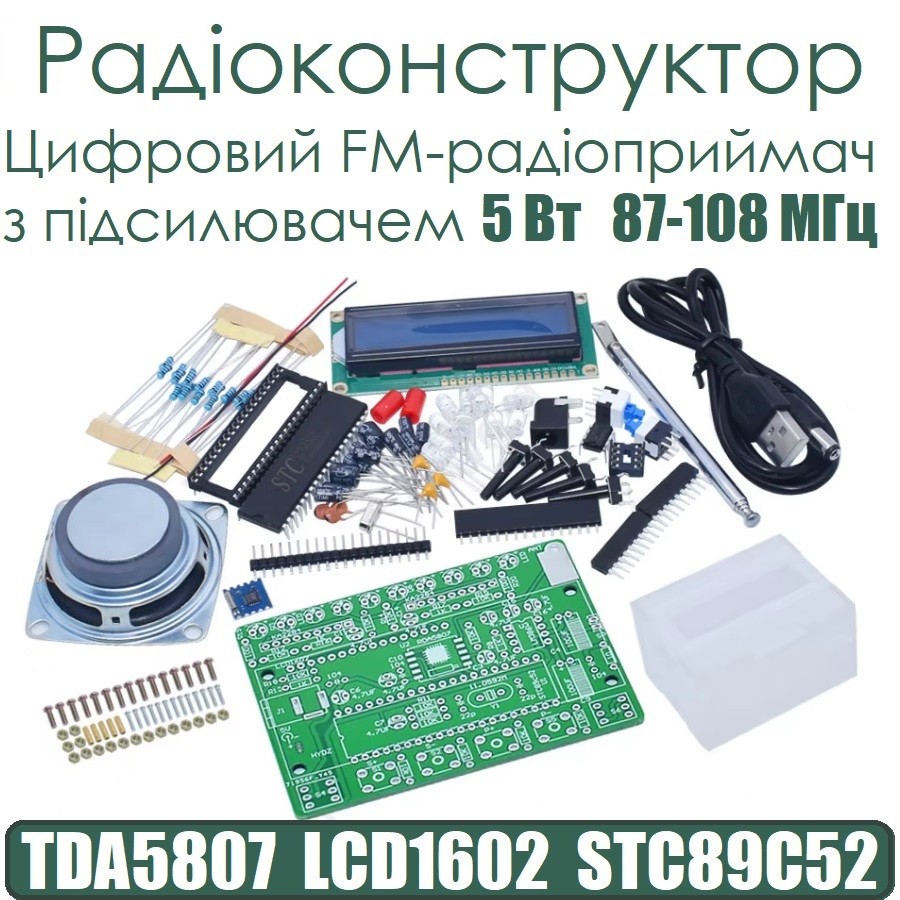

Радіоконструктор Цифровий FM-радіоприймач з підсвіткою 5 Вт 87–108 МГц TDA5807P LCD1602 STC89C52

Цей радіоконструктор є сучасним пристроєм для збирання цифрового FM-радіоприймача з підсвіткою дисплея. Завдяки високій якості компонентів, ефективній мікросхемі управління та простоті налаштування, цей пристрій стане чудовим вибором як для навчання основам радіотехніки, так і для радіоентузіастів.

Особливості

Інноваційна мікросхема управління: Управління здійснюється мікросхемами STC89C52 і TDA5807P, які взаємодіють через шину 12C для забезпечення стабільної роботи.
Дисплей LCD1602: Інформація про частоти відображається в реальному часі на підсвічуваному ЖК-дисплеї, що робить налаштування зручним.
Якісний аудіовихід: Аудіосигнал обробляється мікросхемою підсилювача LM386, яка забезпечує потужний і чіткий звук, що підходить для роботи з динаміками.
Висока чутливість прийому: Забезпечує чітке звучання навіть у зоні з перешкодами, знижуючи рівень шуму при прослуховуванні радіо.
Захист від неправильного підключення: Джерело живлення 5 В із внутрішньою позитивною та зовнішньою негативною полярністю. Виключіть неправильне підключення для захисту пристрою.
Простота налаштування: Цифрове управління спрощує пошук радіостанцій і регулювання гучності.

Переваги

Зручність у використанні: Інтуїтивно зрозумілий дисплей для відображення частоти в реальному часі.
Стабільний прийом сигналу: Висока чутливість до сигналу забезпечує якісний звук навіть у складних умовах.
Енергоефективність: Сумісність із блоками живлення від USB-пристроїв і мобільними зарядними пристроями.
Міцний корпус: Компактні розміри (9,5 × 6,4 × 5,0 см) дозволяють легко інтегрувати пристрій у різні проєкти.

Після збирання/паяння радіоконструктора, цифровий FM-радіоприймач виглядає так:

Технічні характеристики

Діапазон FM-частот: 87–108 МГц.
Напруга живлення: 4,5–5,5 В постійного струму.
Тип управління: Цифрове.
Аудіовихід: Підсилювач на основі LM386.
Індикація: ЖК-дисплей LCD1602 із підсвіткою.
Розміри корпусу: 9,5 × 6,4 × 5,0 см.

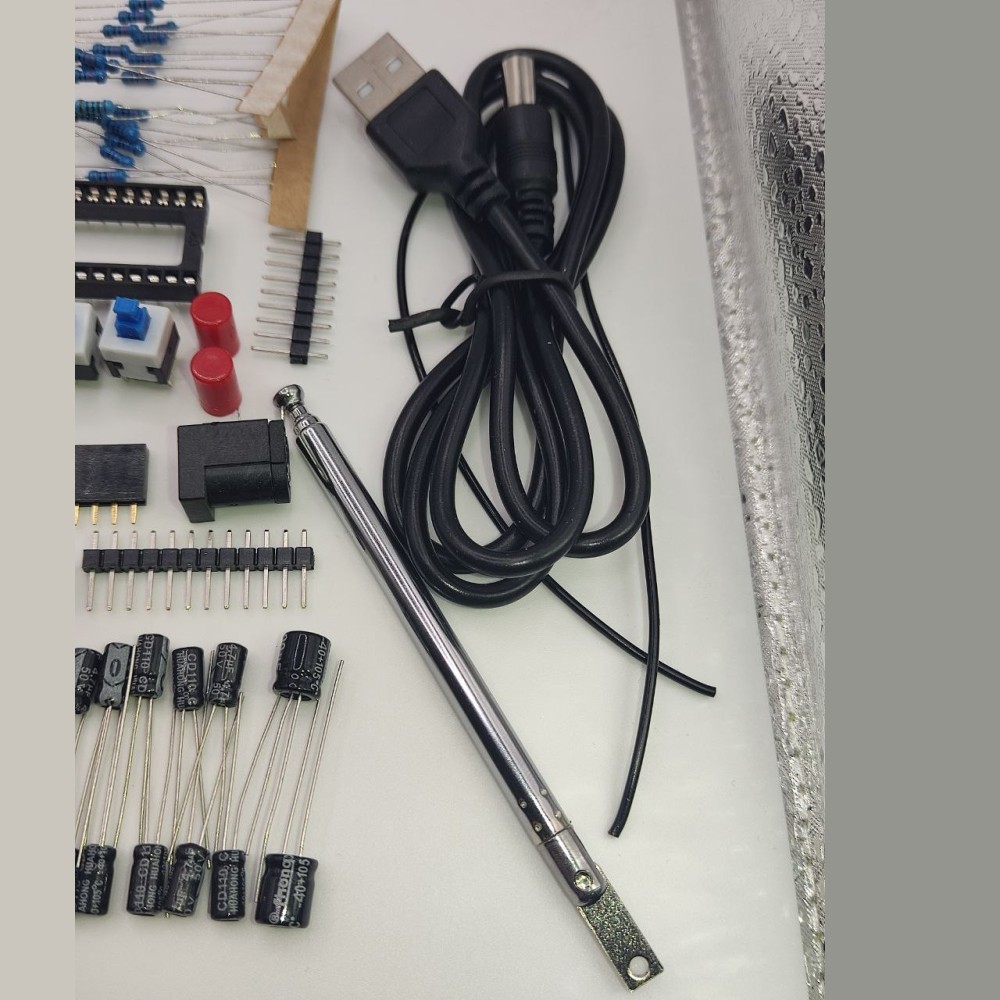

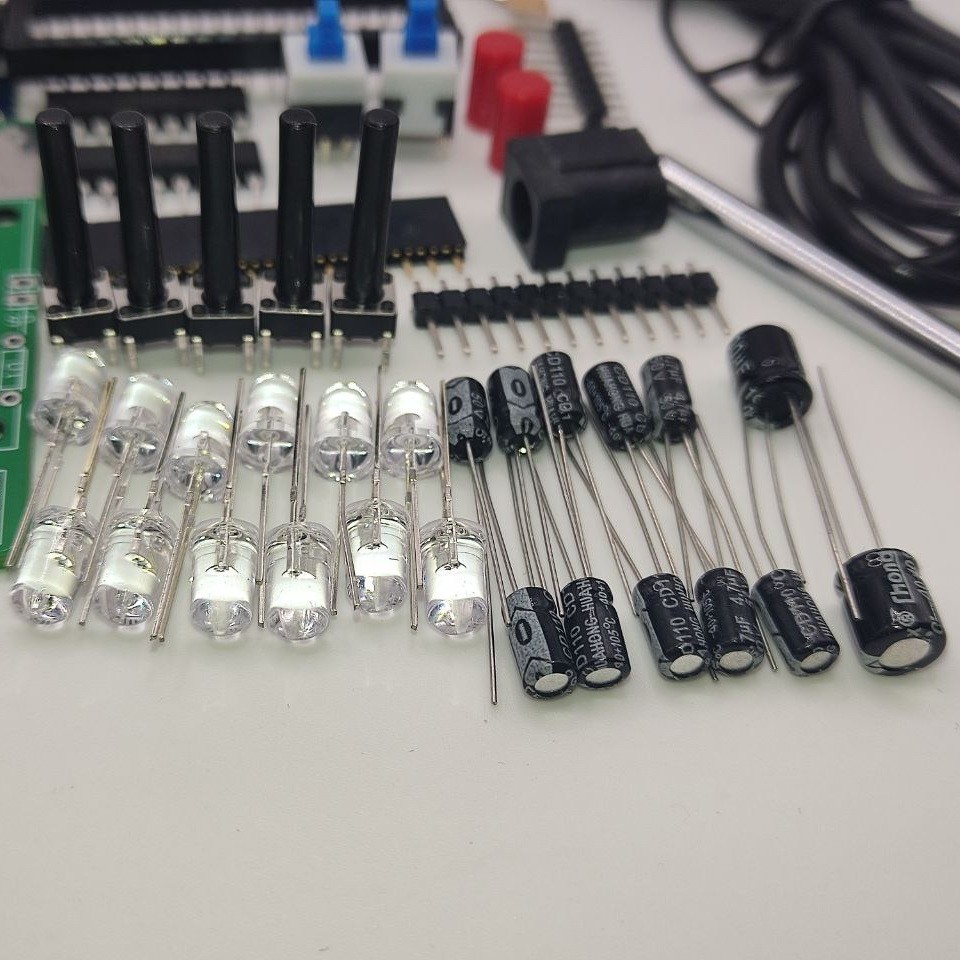

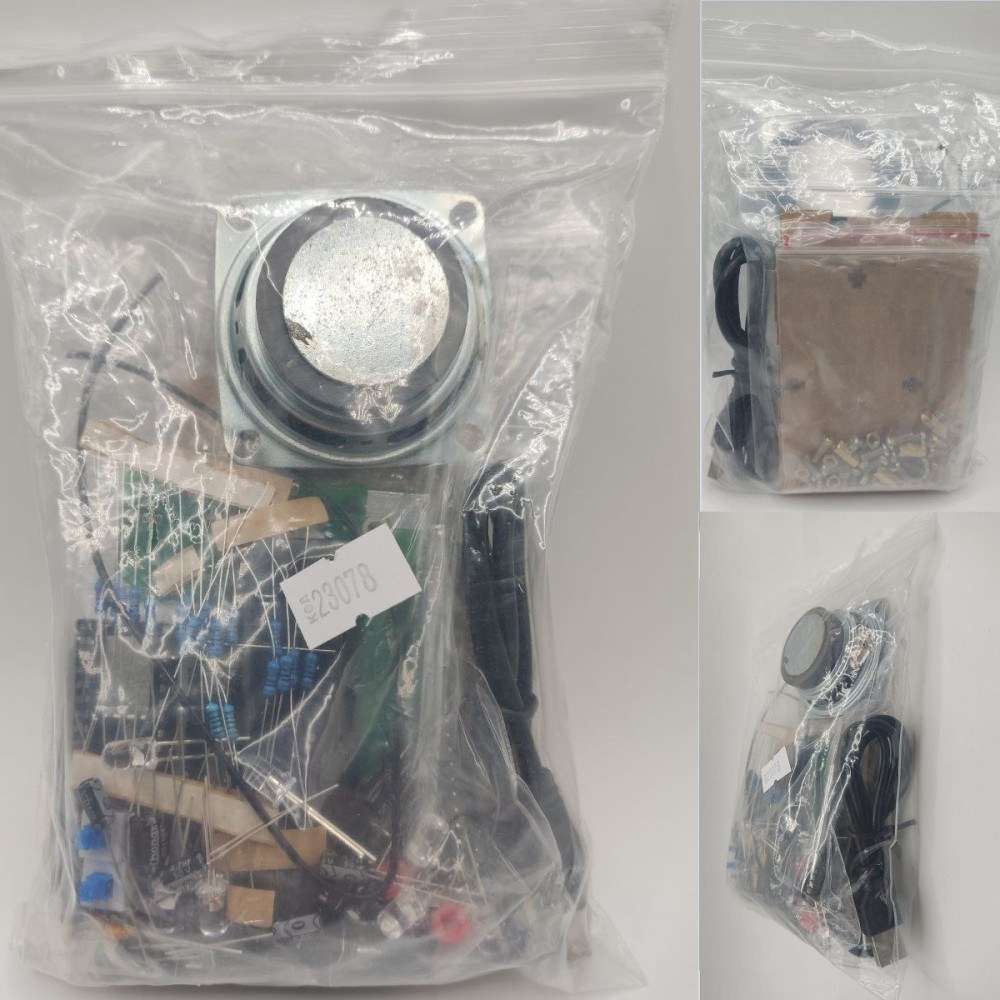

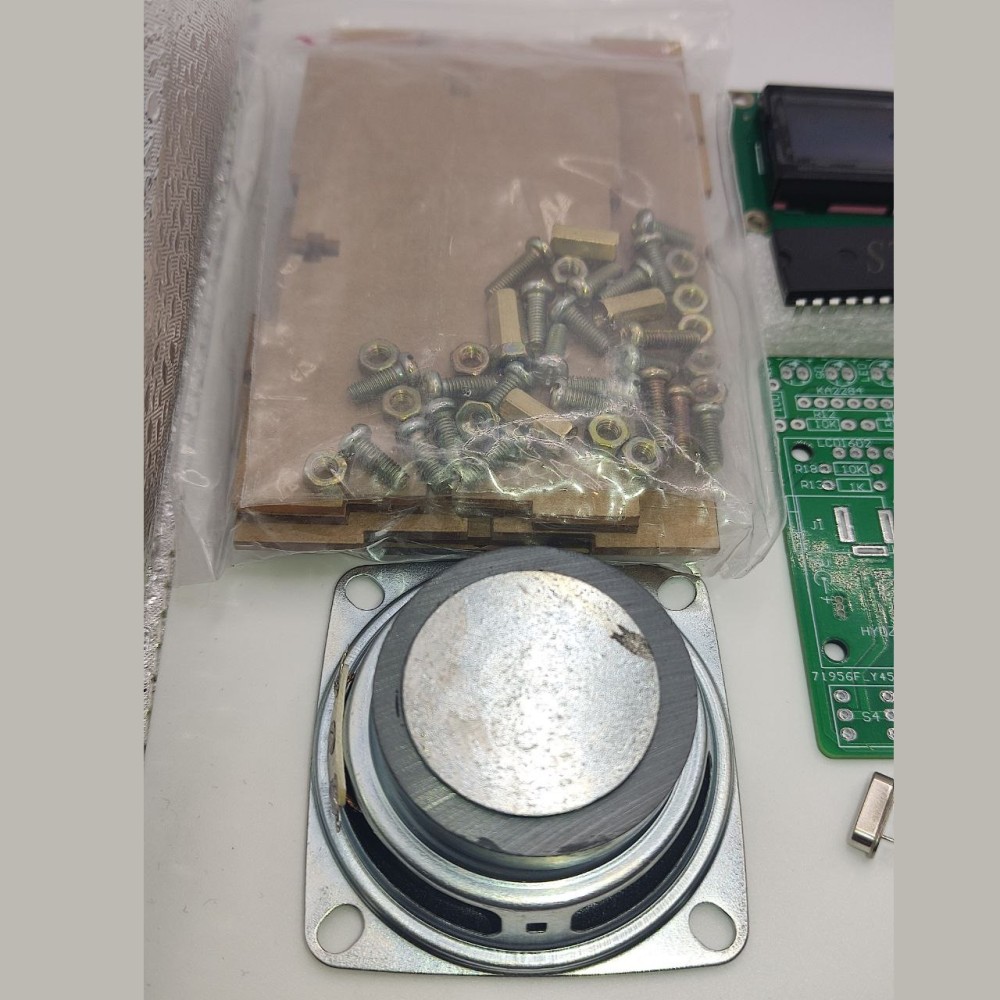

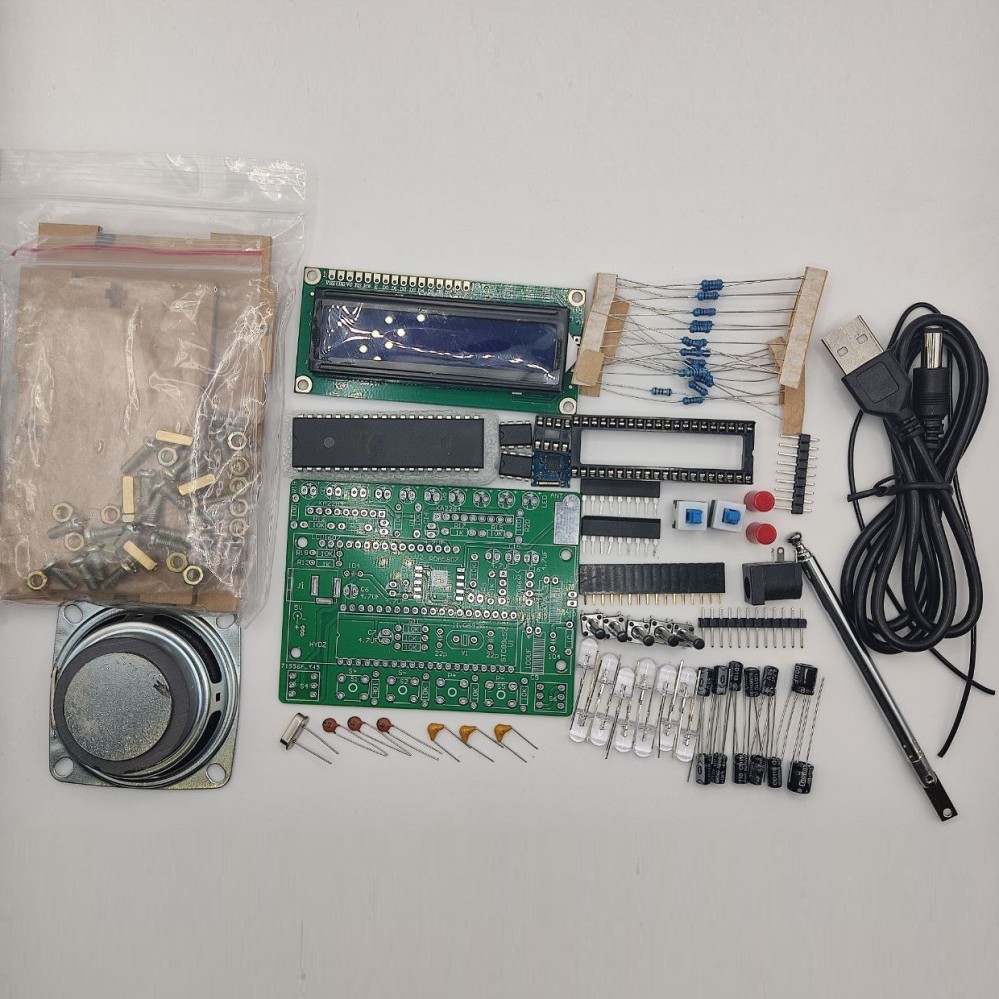

Комплектація

Основна плата із наборомрадіодеталей.

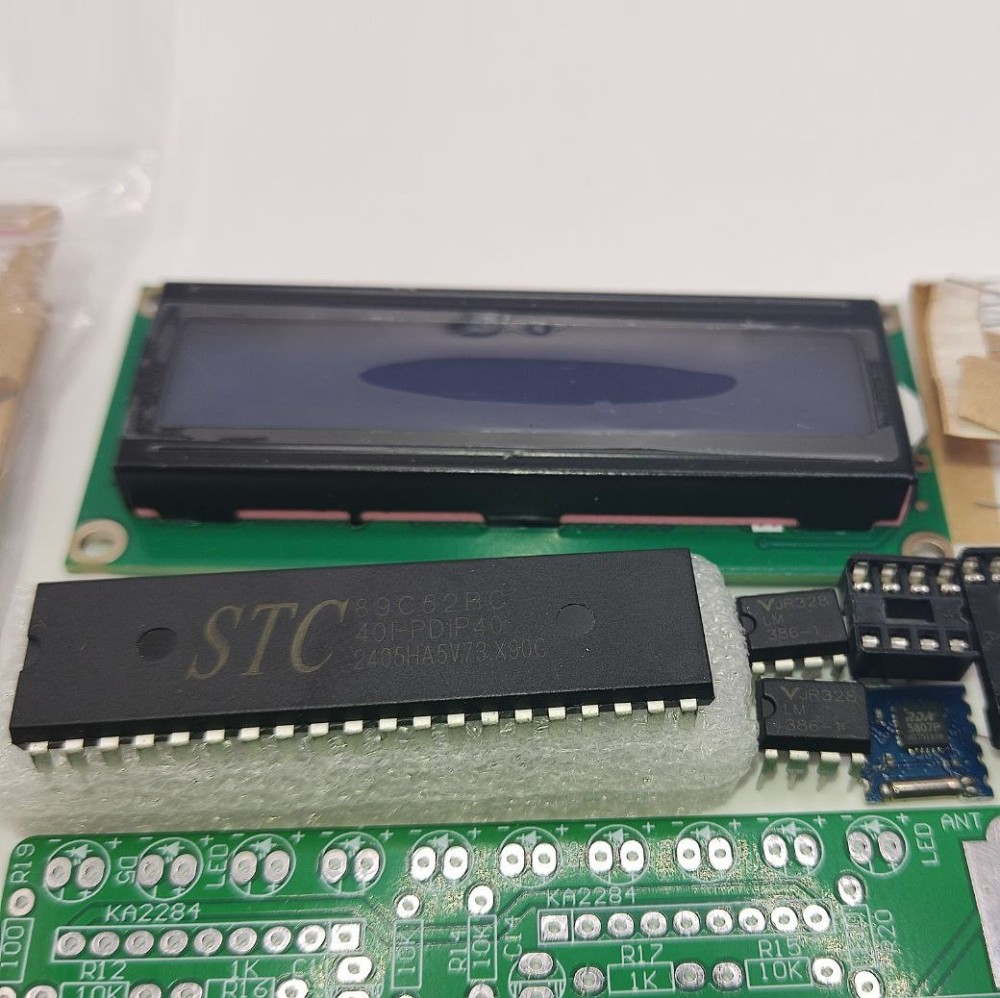

Микросхеми STC89C52 та TDA5807P.
ЖК-дисплей LCD1602 із підсвіткою.
Підсилювач аудіо LM386.
Проводи живлення USB to DC.
Корпус радіоприймача.
Антена.
Динамік.

№ п/п	Назва компонента	Маркер печатної плати	Параметр	Кількість
1	Металевий плівковий резистор	R6	10 Ом	1
2	Металевий плівковий резистор	Р19, Р20	100 Ом	2
3	Металевий плівковий резистор	R9, R13, R16, R17	1 кОм	4
4	Металевий плівковий резистор	R1-R5,R7,R8,R11,R14,R15,R18	10 кОм	11
5	RDA5807(P) FM-приймач	U2	SMD	1
6	Кристалічний генератор	Y1	11.0592МГц	1
7	Гніздо IC	U3	ДИП-8	1
8	Гніздо IC	U1	ДИП-40	1
9	Керамічний конденсатор	С1,С2	22пФ 30	3
10	Монолитний конденсатор	С10,С12,С13	0.1 мкФ 104	3
11	Драйвер світлодіода KA2284	КА2284	ЗИП-9	2
12	RGB-світлодіод	LED1-LED10	5 мм	10
13	Розетка DuPont	LCD1602	16Pin	1
14	Гребінка DuPont	LCD1602	16Pin	1
15	Електролітичний конденсатор	C3,C5,C6,C7,C8,C11,C14,C15,C1 6	4.7мкФ	9
16	Електролітичний конденсатор	С4,С9	100мкФ	2
17	Роз'єм живлення DC-005	J1	5.5*2.5мм	1
18	Кнопка з фіксацією	S4,S6	5.8*5.8мм	2
19	Ковпачок для кнопкаи з фіксацією.	S4,S6	Червоний	2
20	Чорна тактова кнопка	S1,S2,S3,S5 или S+/S-/P+/P-	6620 мм	4
21	LM386N	U3	ДИП-8	1
22	STC89C52RC	U1	ДИП-40	1
23	Екран дисплея LCD1602	LCD1602	Синий	1
24	Антена 75 Ом	ANT	25см	1
25	Динамік 4 Ом 5 Вт	SP	22 мм	1
26	Червоний/чорний провід динаміка	SP	12см	1
27	Провід живлення USB-DC005		100см	1
28	Акрилові елементи корпуса			7
29	Мідна стійка M3*10 мм			4
30	Гвинт M3*12 мм			4
31	Гвинт M3*10 мм			14
32	Гайка M3*6 мм			10

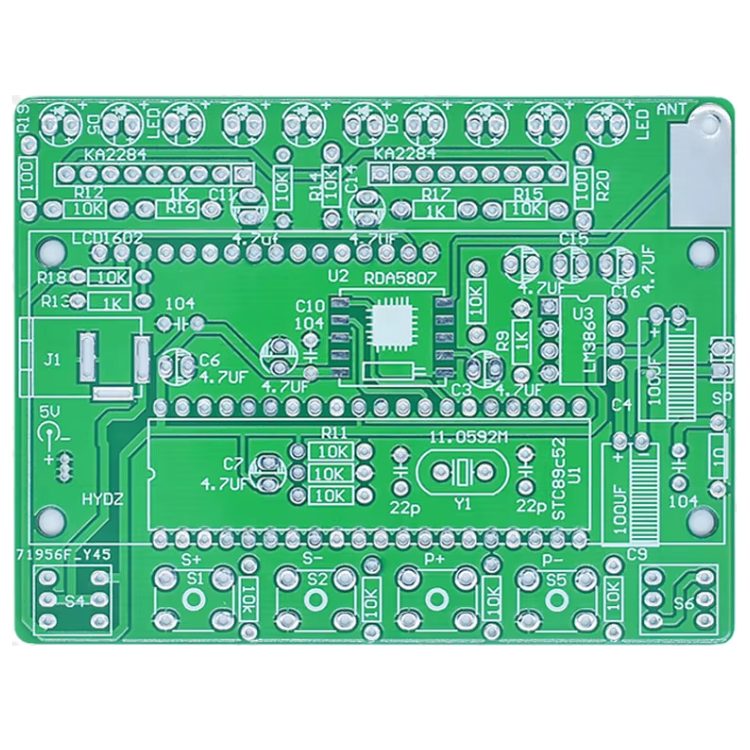

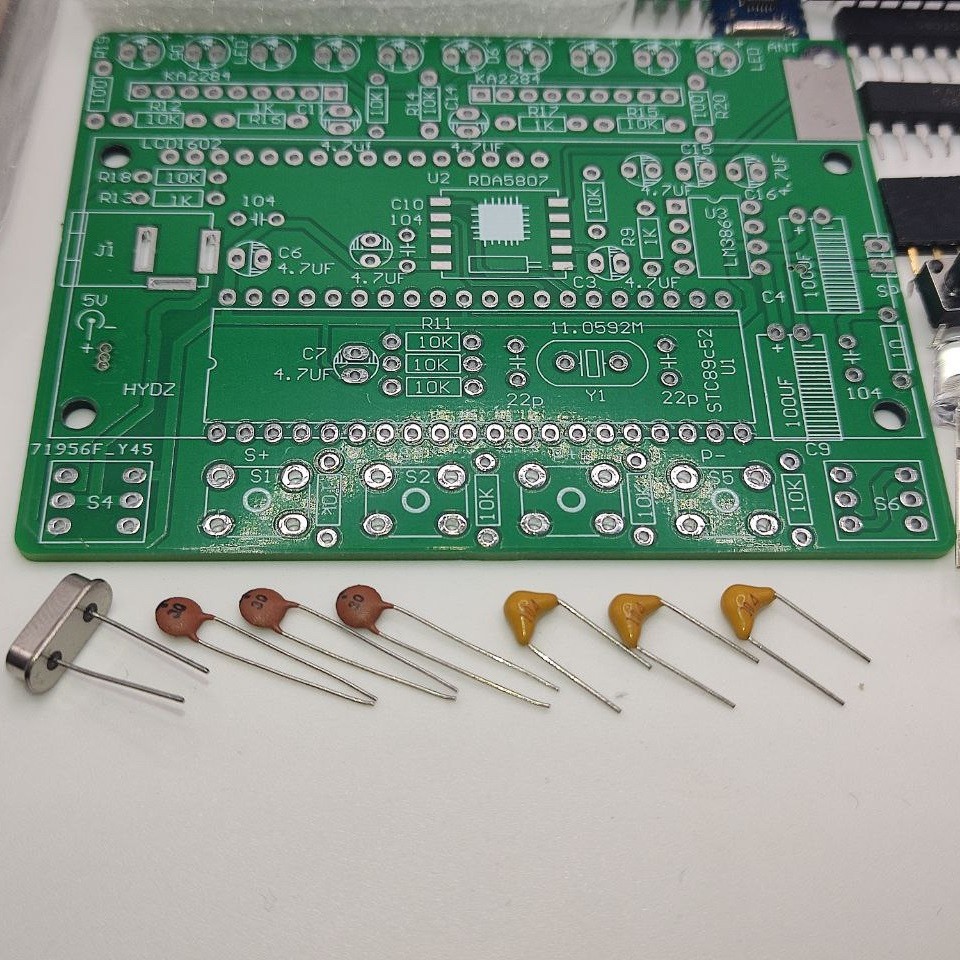

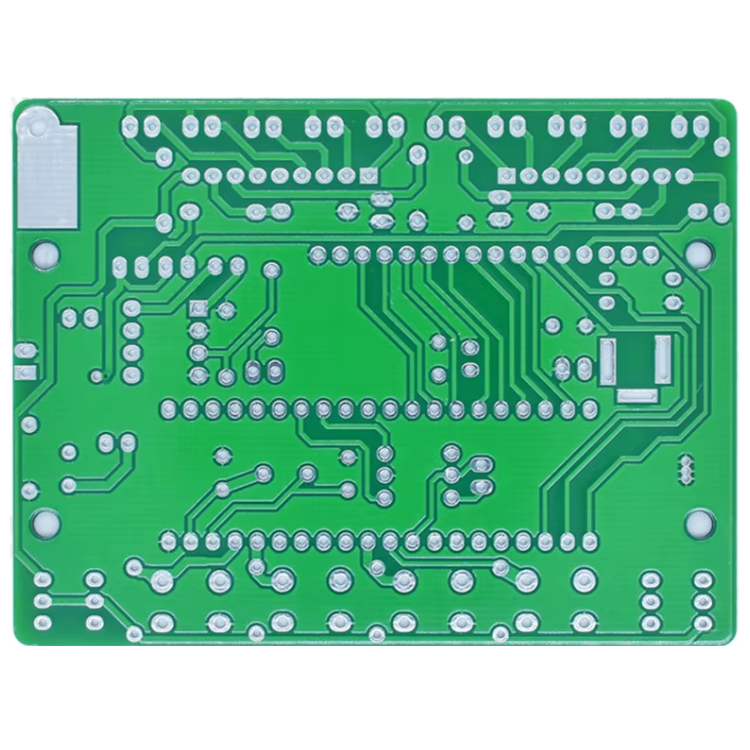

33	Друкована плата		82 * 64 * 1.6 м м	1

Цей цифровий FM-радіоприймач — ідеальний вибір для тих, хто шукає простий у використанні і функціональний пристрій. Він чудово підходить для навчання, хобі або як основа для більш складних радіопроєктів.
