DC-DC понижуючий перетворювач з регулюванням XL4005 IN 5-32V OUT 0.8-30V 5A

Ціна за 1 шт.

71.80 грн

В
                                                                    наявності 5
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (5 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

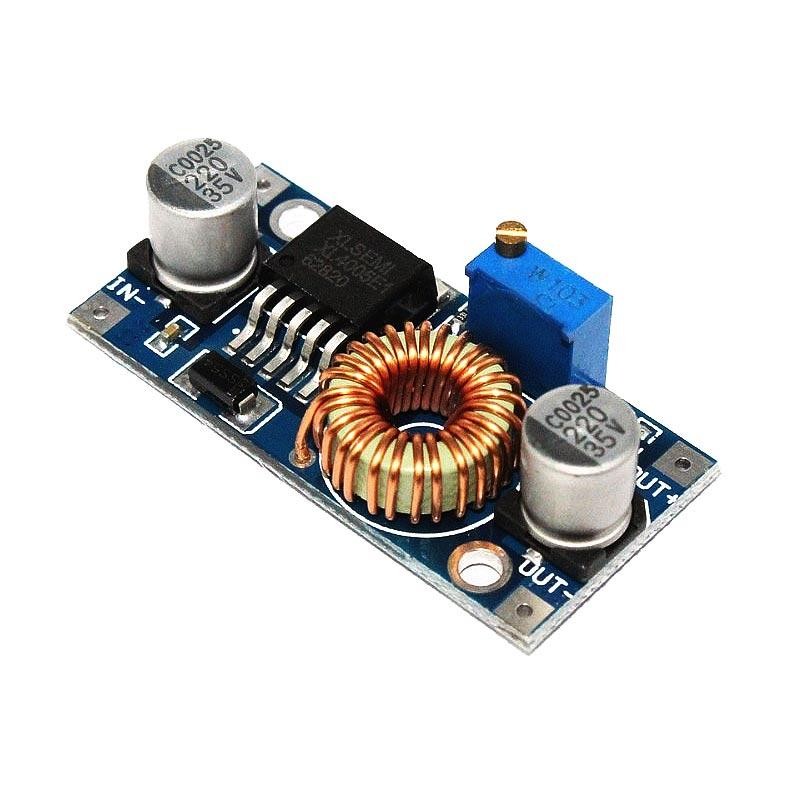

Перетворювач XL4005 призначений для зниження вихідного значення напруги. Основними перевагами даного модуля є: невеликі розміри плати, що не вимагає громіздких радіаторів і має високий ККД. Модуль можна використовувати для живлення схем з великим падінням напруги, заряджання акумуляторів, конструювання лабораторного блоку живлення і т.д.

Модуль знижувального перетворювача спроектований з урахуванням мікросхеми XL4005E. Мікросхема має 5 висновків та виконана в корпусі «TO-263». Діапазон вхідної напруги мікросхеми становить від 5 до 32, а вихідна напруга регулюється в діапазоні від 0,8 до 30 В. Регулювати вихідну напругу можна за допомогою підстроювального резистора. Діапазон вихідного струму становить від 0 до 5 А. При живленні навантаження робочим струмом понад 3,5 А необхідно встановити радіатор. Для встановлення охолоджуючого пристрою передбачено місце на звороті палати модуля.

Плата модуля має 4 виводи:

IN+:	вхідна напруга
IN-:	спільний провід («земля») джерела живлення
OUT+:	вихідна напруга
OUT-:	спільний провод («земля») пристрою

Мікросхема XL4005E має вбудований захист від перегріву (спрацьовує при досягненні значення температури 125 ° C) та від короткого замикання (КЗ).

Зверніть увагу на те, що модуль не має захисту від переполюсування.

Вихідна напруга "за замовчуванням з коробки" зазвичай становить близько 24 Вольт. Тому, якщо Ви використовуєте низьку вхідну напругу, то при першому включенні може знадобитися зробити досить велику кількість обертів регулятора до початку регулювання. Наприклад, при вхідній напрузі 12 вольт регулювання починається після 6-7 оборотів резистора проти годинникової стрілки.

Технічні характеристики модуля:

Мікросхема	XL4005E
Діапазон вхідної напруги, В	5 ... 32
Діапазон вихідної напруги, В	0,8 ... 30
Вихідний струм, А	0 ... 5
ККД, %	90
Частота перетворення, КГц	300
Робоча температура, °C	-40 ... +125
Розміри модуля, мм	45 x 21 x 14

Основні переваги цього товару:

Регульована напруга і струм: Дозволяє точно налаштовувати вихідну напругу та струм з великою точністю для вашого проекту.
Висока потужність 5А: Забезпечує достатньо потужний струм для живлення навіть вимогливих електронних пристроїв та навантажень.
Широкий діапазон вхідної напруги: Підходить для використання з різними джерелами живлення від 5В до 32В.
Ефективність та надійність: Висока ефективність конвертації та вбудовані захисти гарантують надійну роботу та захист вашого обладнання.
