Код: 24132

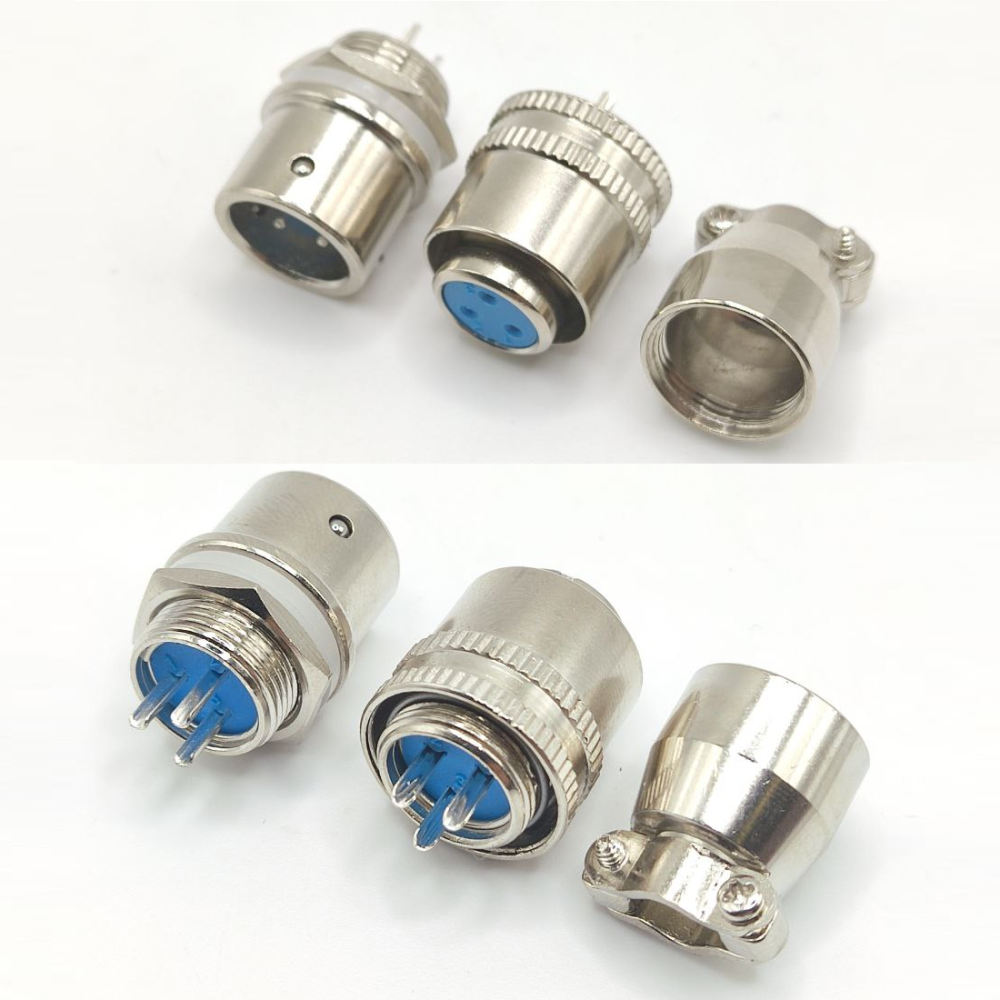

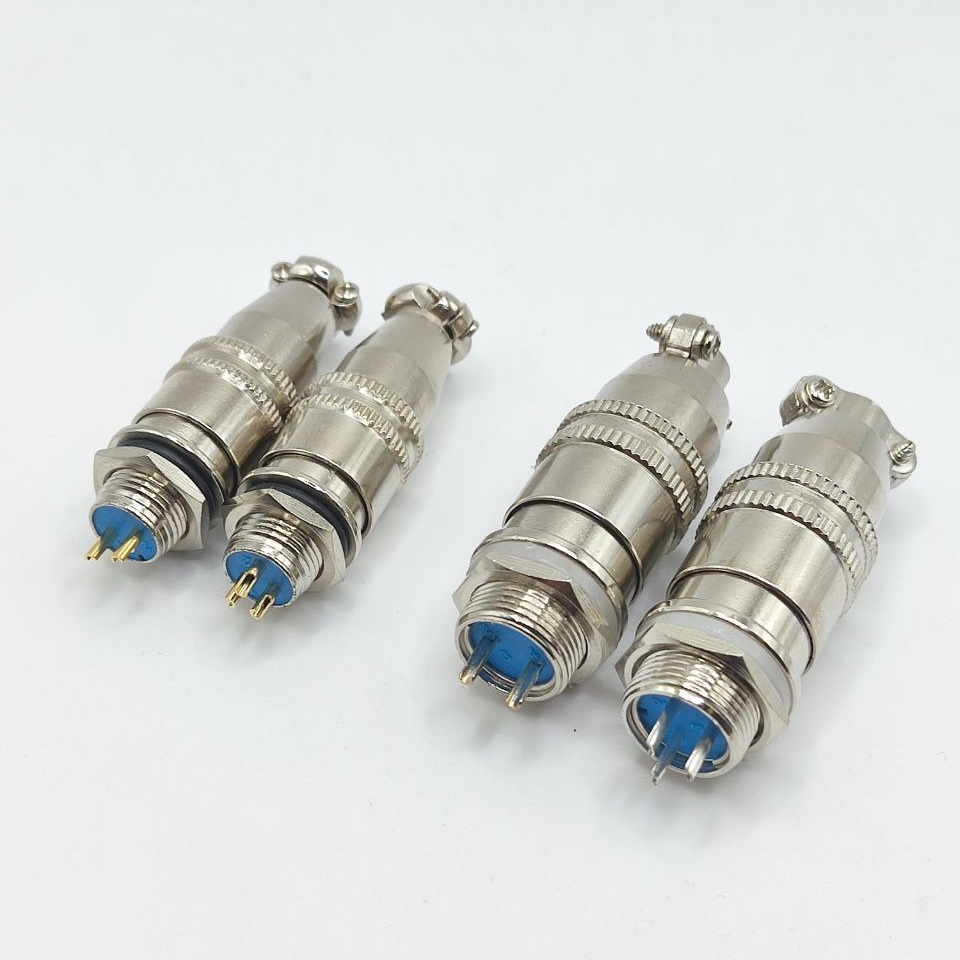

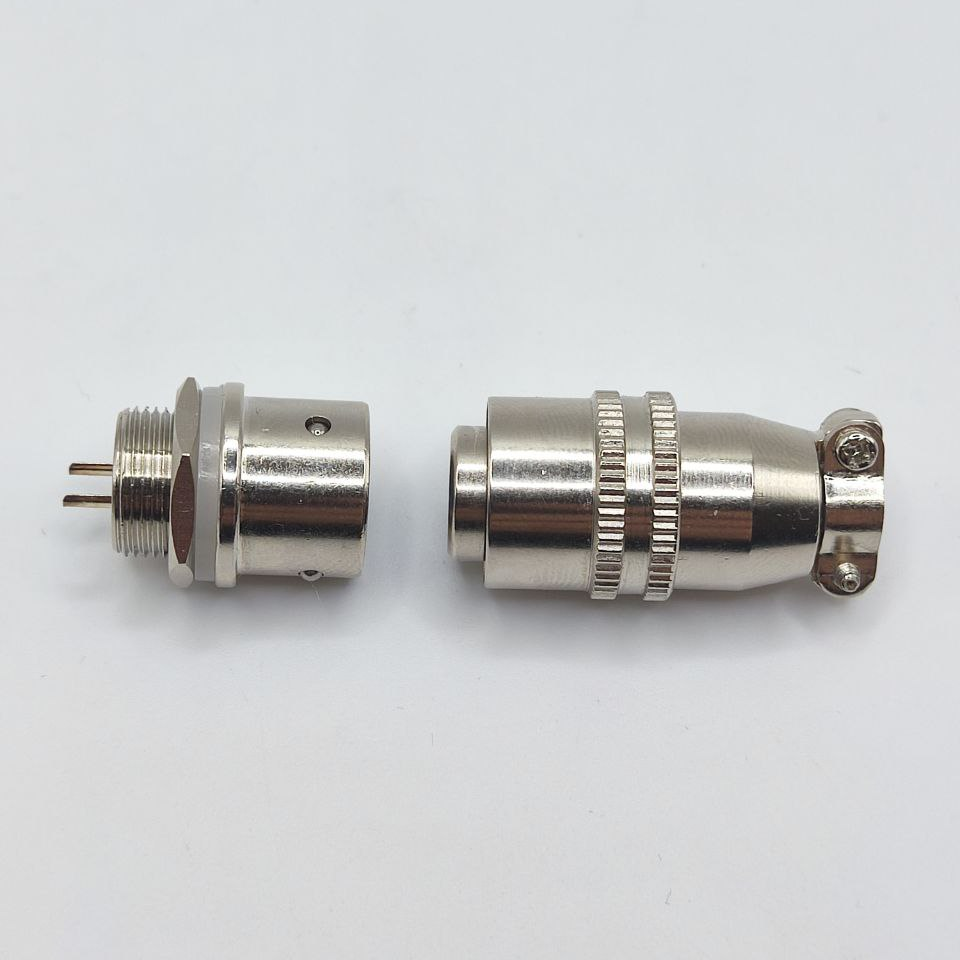

Роз`єм XS12 швидкороз`ємний 3pin (штекер кабельний+ гніздо монтажне)

Ціна за 1 шт.

100.70 грн

В
                                                                    наявності 8
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (8 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

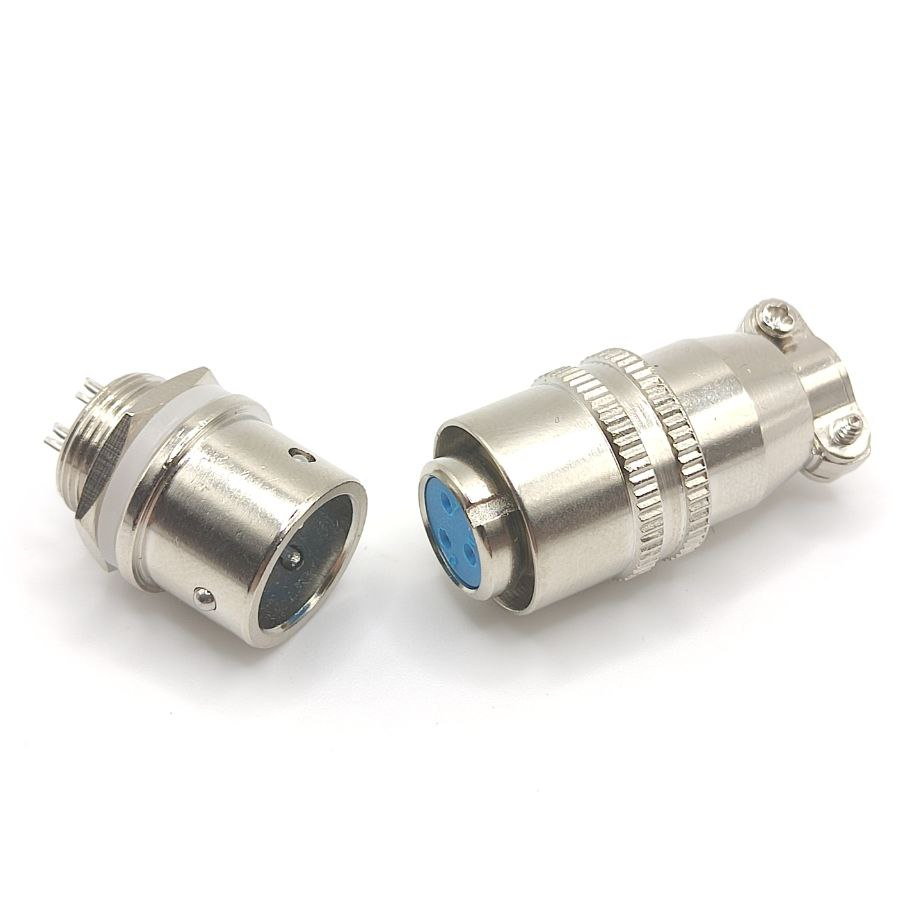

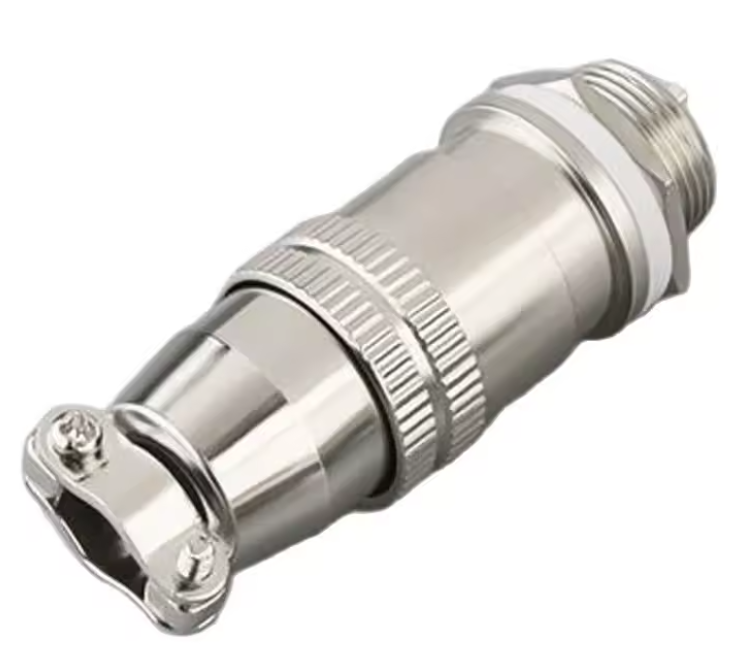

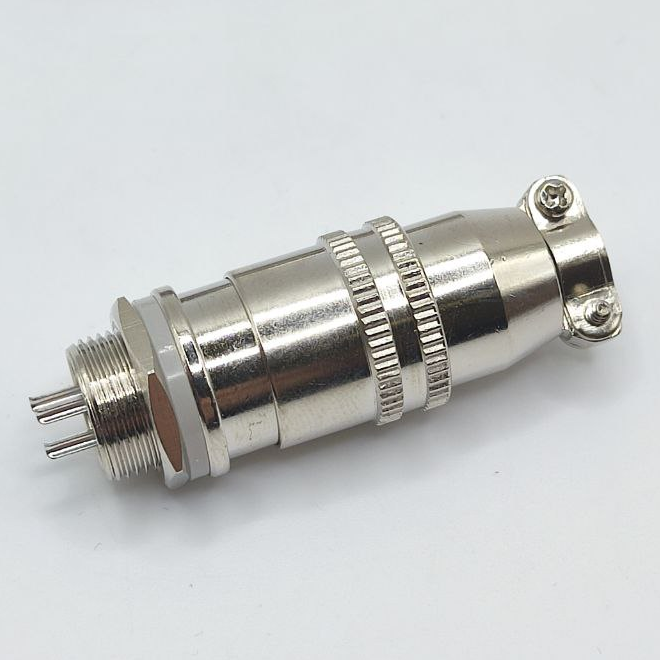

Роз`єм XS12 швидкороз`ємний 3pin (штекер кабельний+ гніздо монтажне)

Роз’єм XS12 є надійним триконтактним швидкороз’ємним з’єднанням, призначеним для передачі електроживлення або сигналыв у пристроях різного призначення. Його конструкція забезпечує зручне, безпечне з’єднання та роз’єднання без втрати контакту. Завдяки високим показникам ізоляції, вібраційній стійкості та тривалому ресурсу, роз’єм широко застосовується в авіаційній техніці, компресорах, промисловому обладнанні та системах живлення.

Особливості
🔹 Швидкороз’ємна конструкція — забезпечує миттєве підключення та відключення без інструментів.
🔹 Триконтактна система (2pin) — оптимальна для подачі живлення або передачі сигналів.
🔹 Фіксатор пружинного типу — на гнізді розташовані кулькові фіксатори, а на штекері є рухомий фіксатор, який відтягується для роз'єднання і автоматично повертається у вихідне положення під дією пружини.
🔹 Висока напруга ізоляції (до 1000 В) — гарантує безпечну експлуатацію.
🔹 Вібростійка конструкція — витримує частоти від 10 до 2000 Гц без втрати контакту.
🔹 Широкий температурний діапазон — стабільна робота від -55°С до +85°С.
🔹 Підвищений ступінь захисту IP54 — захист від пилу та бризок води.
🔹 Довговічність — до 500 циклів з’єднання/роз’єднання без втрати якості контакту.
🔹 Повна комплектація — у наборі кабельний штекер і монтажне гніздо для корпусу приладу.

Переваги
✔ Просте з’єднання завдяки пружинному фіксатору.
✔ Висока ізоляція та стійкість до вібрацій.
✔ Захист від пилу та вологи (IP54).
✔ Тривалий термін служби — до 500 циклів.
✔ Універсальність для промислових і побутових пристроїв.

Застосування
✅ Живлення компресорів, блоків керування, вимірювальних приладів.
✅ Авіаційне обладнання та промислові системи.
✅ Електронні пристрої з частим підключенням/відключенням живлення.

Опис інтерфейсів

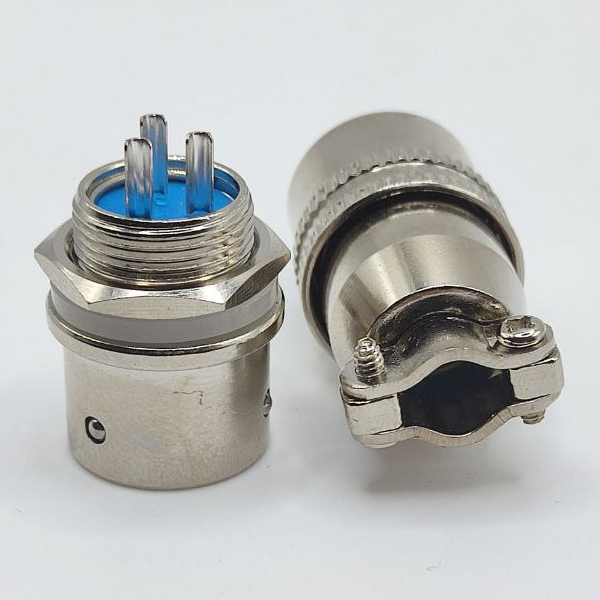

🔸 Штекер кабельний — для підключення проводів живлення.

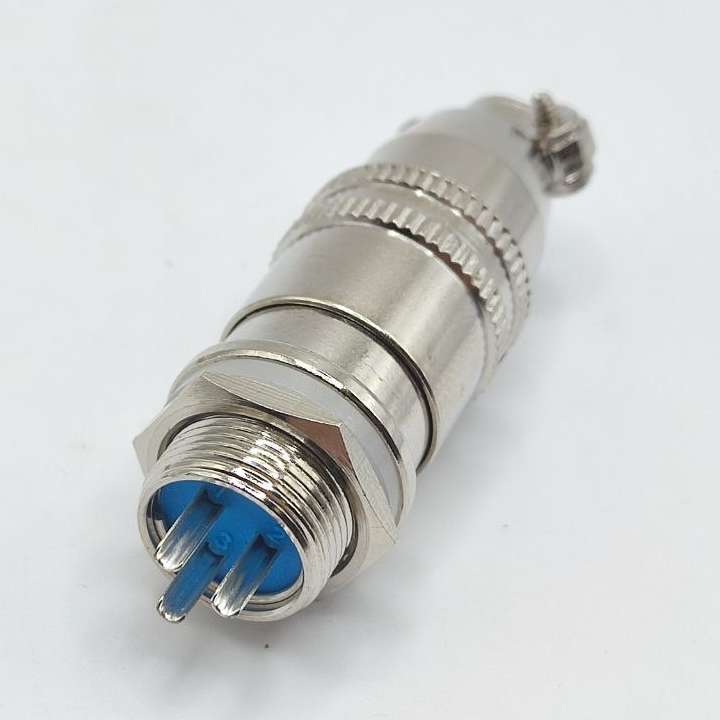

🔸 Гніздо монтажне — встановлюється в корпус приладу.

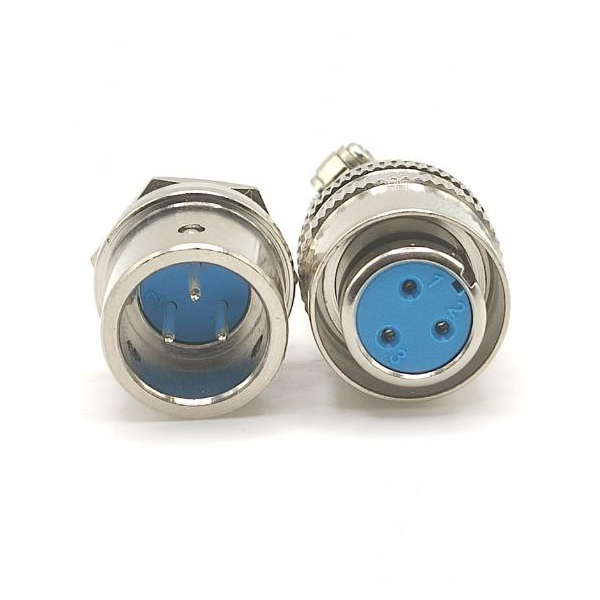

🔸 3 контакти (3pin) — передача постійного / змінного струму або сигналу.
🔸 Пружинний фіксатор — забезпечує надійне утримання штекера у гнізді завдяки кульковому механізму.

Інструкція до використання
1️⃣ Підготуйте дроти потрібного перерізу для підключення до штекера.
2️⃣ Закріпіть гніздо у корпусі приладу за допомогою гайки або фіксуючих елементів.
3️⃣ Вставте штекер у гніздо до клацання — кульки фіксатора зафіксують з’єднання.
4️⃣ Для від’єднання потягніть фіксатор штекера назад — кульки звільняться, і з’єднання розімкнеться.
5️⃣ Періодично перевіряйте стан контактів та наявність пружної фіксації.

Заходи безпеки
⚠️ Не підключайте або не від’єднуйте роз’єм під напругою.
⚠️ Уникайте потрапляння вологи всередину контактної частини.
⚠️ Не перевищуйте номінальну напругу або струм.
⚠️ Не допускайте пошкодження фіксатора чи кульок утримання.
⚠️ Використовуйте роз’єм лише в межах робочого температурного діапазону.

Технічні характеристики
⚙️ Тип з’єднання: швидкороз’ємний, круглий
⚙️ Кількість контактів: 3 pin
⚙️ Номінальна напруга: 125 В / 250 В
⚙️ Максимальна напруга: 1000 В
⚙️ Опір ізоляції: ≥ 5000 МОм
⚙️ Вібростійкість: 10–2000 Гц (100 м/с²)
⚙️ Температура експлуатації: -55°С ... +85°С
⚙️ Відносна вологість: до 93% при 40°С
⚙️ Ресурс роботи: 500 циклів
⚙️ Ступінь захисту: IP54
⚙️ Тип фіксатора: пружинний, кульковий механізм
⚙️ Діаметр гайки: М12

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Штекер кабельний XS9 — 1 шт.
📦 Гніздо монтажне XS9 — 1 шт.

Триконтактний роз’єм XS9 поєднує компактність, надійність і швидкість підключення. Завдяки продуманій конструкції з фіксатором пружинного типу цей роз’єм забезпечує довговічність, стійкість до вібрацій і зручність у промислових умовах
