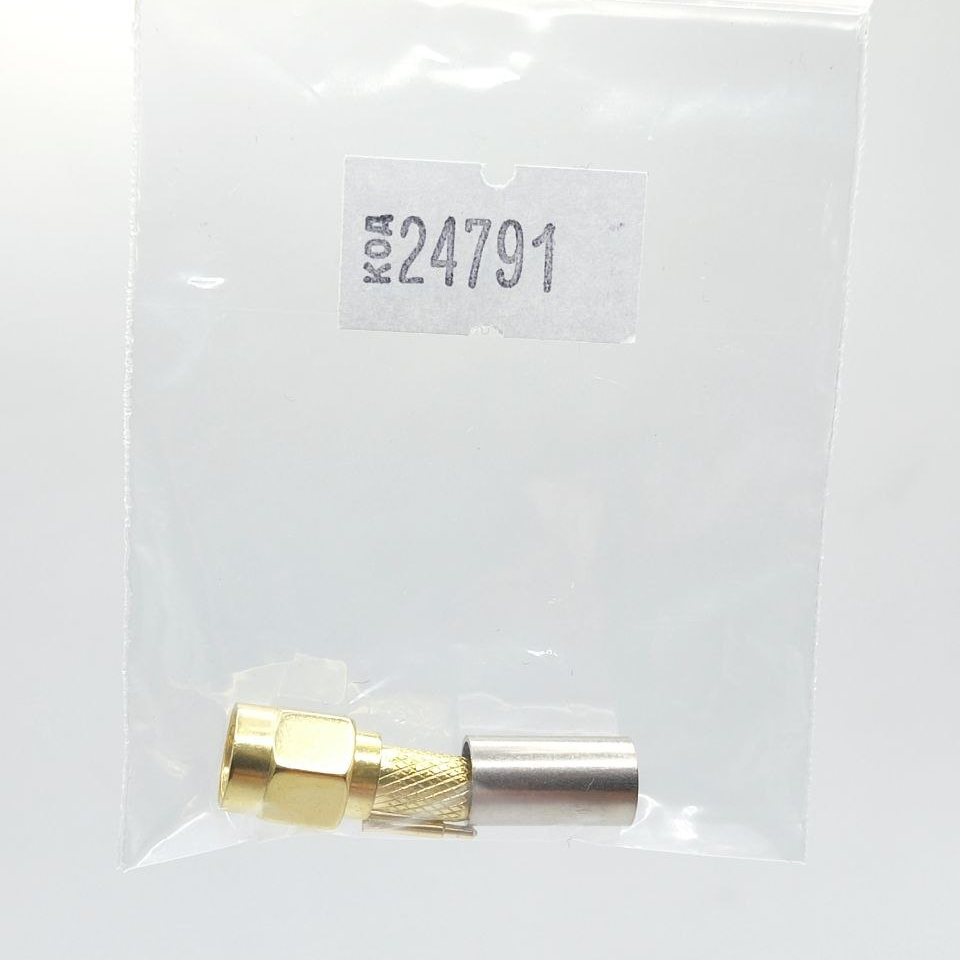

Код: 24791

Штекер SMA обтискний під кабель RG-58, латунь

Ціна за 1 шт.

30.30 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

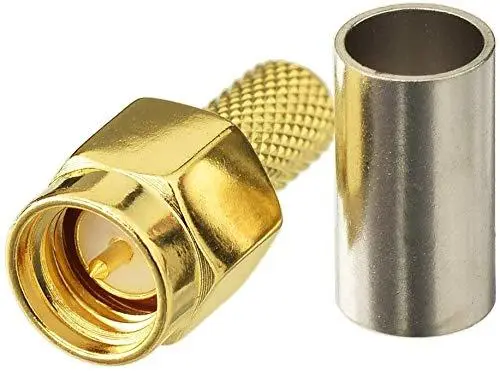

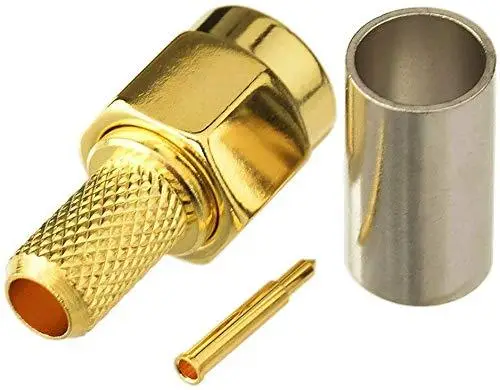

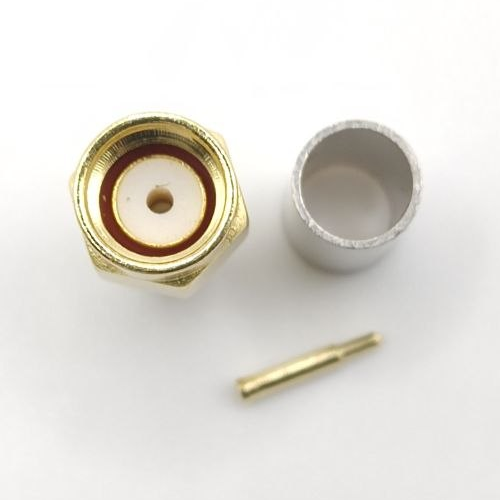

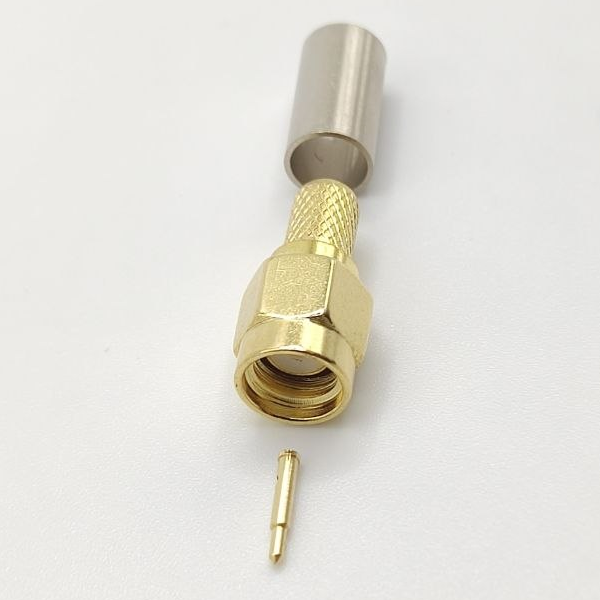

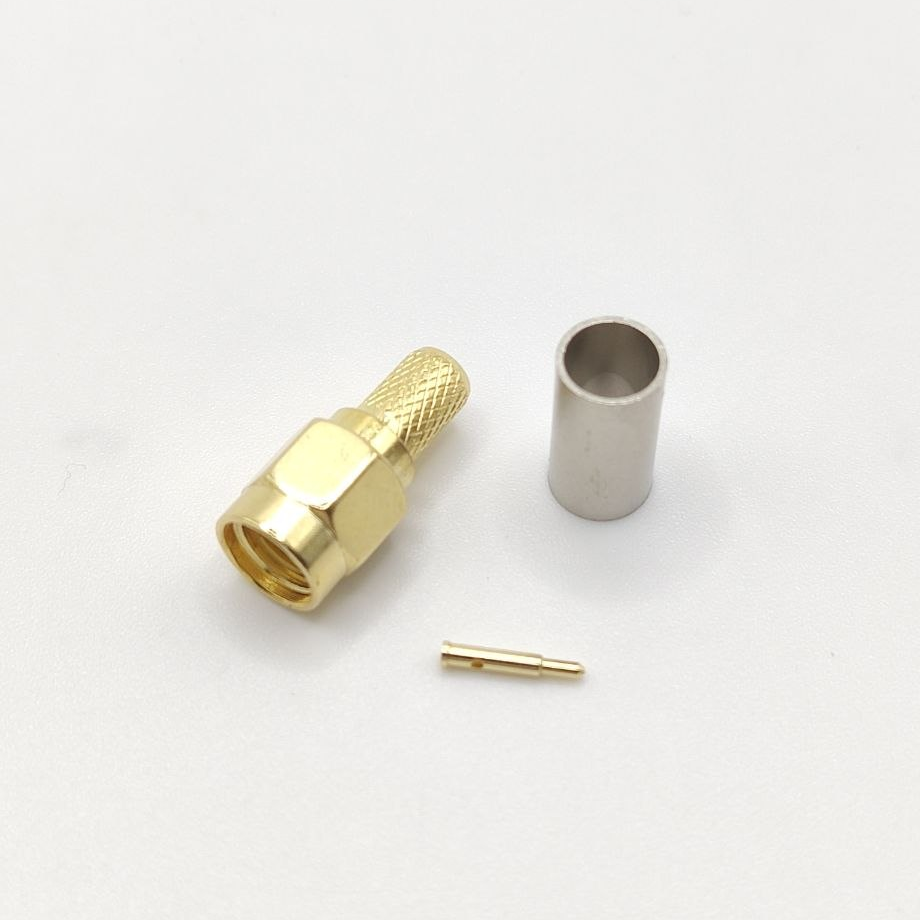

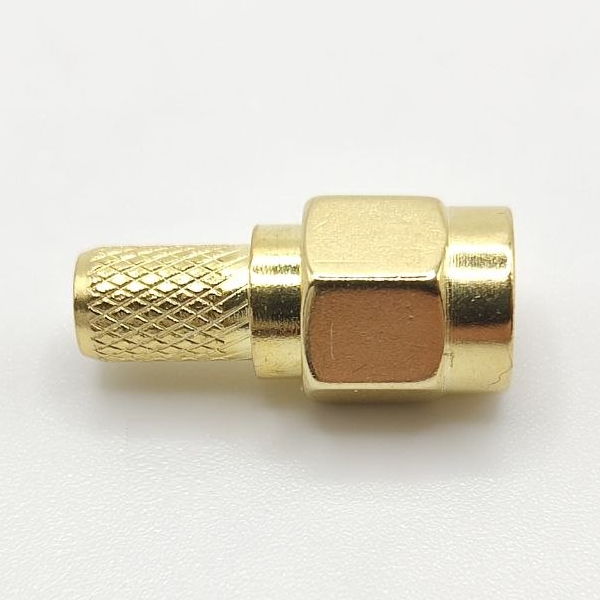

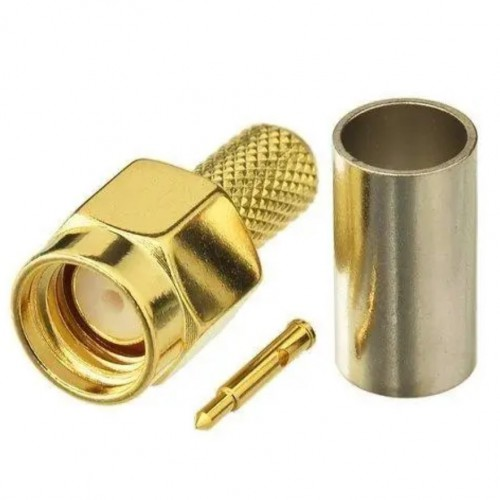

Штекер SMA обтискний під кабель RG-58, латунь

Штекер SMA обжимний під кабель RG-58, латунь — це високочастотний коаксіальний роз’єм типу SMA Male, призначений для надійного та малошумного з’єднання радіочастотних кабелів у телекомунікаційних системах, антенних трактах, радіообладнанні та вимірювальній техніці. Забезпечує стабільну передачу сигналу в діапазоні до 11 ГГц, має позолочений латунний корпус та підтримує монтаж методом обтиску.

Особливості

🔹 Прямий високочастотний роз’єм SMA Male. Забезпечує стабільне та стандартизоване підключення до широкого спектра RF-обладнання, включаючи антени, модеми, підсилювачі та вимірювальні прилади.
🔹 Повне золоте покриття контактних поверхонь. Позолота корпусу та центрального контакту мінімізує втрати сигналу, покращує провідність та значно знижує ризик окислення навіть при тривалому використанні.
🔹 Латунний корпус підвищеної міцності. Забезпечує високу механічну надійність, стійкість до зношування та стабільність геометрії при частих підключеннях і відключеннях.
🔹 Діелектрик із PTFE (тефлон). Гарантує стабільні електричні параметри, низькі діелектричні втрати та ефективну роботу в широкому температурному діапазоні.
🔹 Низький коефіцієнт стоячої хвилі (КСХ ≈ 1,2). Забезпечує мінімальне відбиття сигналу, що критично важливо для високочастотних систем і точних вимірювань.
🔹 Широкий частотний діапазон до 11 ГГц. Підходить для сучасних RF-застосувань, включаючи Wi-Fi, LTE, GPS та інші бездротові технології.
🔹 Комбінований метод монтажу. Центральна жила припаюється, що забезпечує мінімальний перехідний опір, а екран кабелю фіксується обтиском для максимальної механічної міцності.
🔹 Сумісність із популярними коаксіальними кабелями. Підходить для RG-58, RG-316, RG-174, RG-188, LMR100, SFF50-1, що робить його універсальним рішенням.
🔹 Надійне різьбове з’єднання SMA. Забезпечує щільну фіксацію без люфту та стійкість до вібрацій і механічних впливів.
🔹 Оптимізований для професійного монтажу. Конструкція роз’єму дозволяє отримати стабільні результати навіть при серійному складанні або використанні в польових умовах.

Переваги

✔ Максимальний захист від корозії завдяки покриттю Ni-Cu-Ni + золото
✔ Чудова провідність і мінімальні втрати на високих частотах
✔ Підтримка хвильового опору 50 Ом для професійних систем
✔ Універсальність використання з популярними коаксіальними кабелями
✔ Зручний і надійний монтаж під кримпер
✔ Компактна вага лише 7 г

Застосування

✅ Монтаж антенних трактів у Wi-Fi, LTE, GSM системах
✅ Радіолюбительські та професійні радіостанції
✅ Підключення модемів, роутерів, RF-модулів
✅ Вимірювальне та лабораторне обладнання
✅ Побудова високочастотних магістралей та тестових стендів

Опис

🔸 Тип роз’єму: SMA Male (внутрішня різьба, внутрішній центральний пін)
🔸 Метод монтажу: обтиск + пайка центральної жили
🔸 Кабельна сумісність: RG-58, RG-316, RG-174, RG-188, LMR100, SFF50-1
🔸 Кріплення: різьбове SMA-з’єднання

Інструкція до використання

1️⃣ Зачистіть коаксіальний кабель відповідно до стандартної схеми SMA-конектора.
2️⃣ Встановіть центральну жилу у пін та якісно припаяйте.
3️⃣ Надягніть обтискне кільце на кабель.
4️⃣ Вставте кабель у корпус штекера та вирівняйте екранування.
5️⃣ Обтисніть зовнішню втулку кримпером та перевірте надійність з’єднання.

Заходи безпеки

⚠️ Не допускайте перегрівання під час пайки, щоб не пошкодити PTFE-діелектрик.
⚠️ Використовуйте лише якісний кримпер для уникнення пошкодження корпусу.
⚠️ Захищайте роз’єм від потрапляння вологи та механічних ударів.
⚠️ Дотримуйтесь хвильового опору 50 Ом для стабільності сигналу.

Технічні характеристики

⚙️ Тип роз’єму: SMA Male
⚙️ Матеріал корпусу: латунь
⚙️ Покриття: золото
⚙️ Діелектрик: PTFE
⚙️ Хвильовий опір: 50 Ом
⚙️ Робочий діапазон частот: 0–11 ГГц
⚙️ Сумісні кабелі: RG-58, RG-316, RG-174, RG-188, LMR100, SFF50-1
⚙️ Макс. діаметр ізоляції: до 2,52 мм
⚙️ КСХ: 1,2
⚙️ Температурний діапазон: –55…+85 °C
⚙️ Вага: 7 г

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.

Комплектація

📦 Штекер SMA Male обжимний — 1 шт.

Цей роз’єм забезпечить високу якість, стабільність та довговічність вашого радіочастотного з’єднання навіть у складних умовах експлуатації.
