При складанні конструктора необхідно дотримуватися цоколевку транзисторів имикросхемы, полярності електролітичних конденсаторів, світлодіодів. Правильно зібрана схема налагодження не вимагає.
Радиоконструктор RadioKit K120 (світлодіодна стрілка (зелена))
Световой эффект «светодиодная стрелка» представляет собой набор из 21-го светодиода, выстроенных в виде указательной стрелки. Стрелка разделена на два секции, которые зажигаются и гаснут в заданной последовательности. Радиоконструктор K120 прекрасно подойдет для начинающих и малоопытных радиолюбителей, так как устройство содержит небольшое количество компонентов для сборки и не требует наладки. «Светодиодная стрелка» позволит украсить витрину магазина, его можно использовать как элемент рекламы. Устройство послужит хорошим учебным пособием для изучения основ электроники.

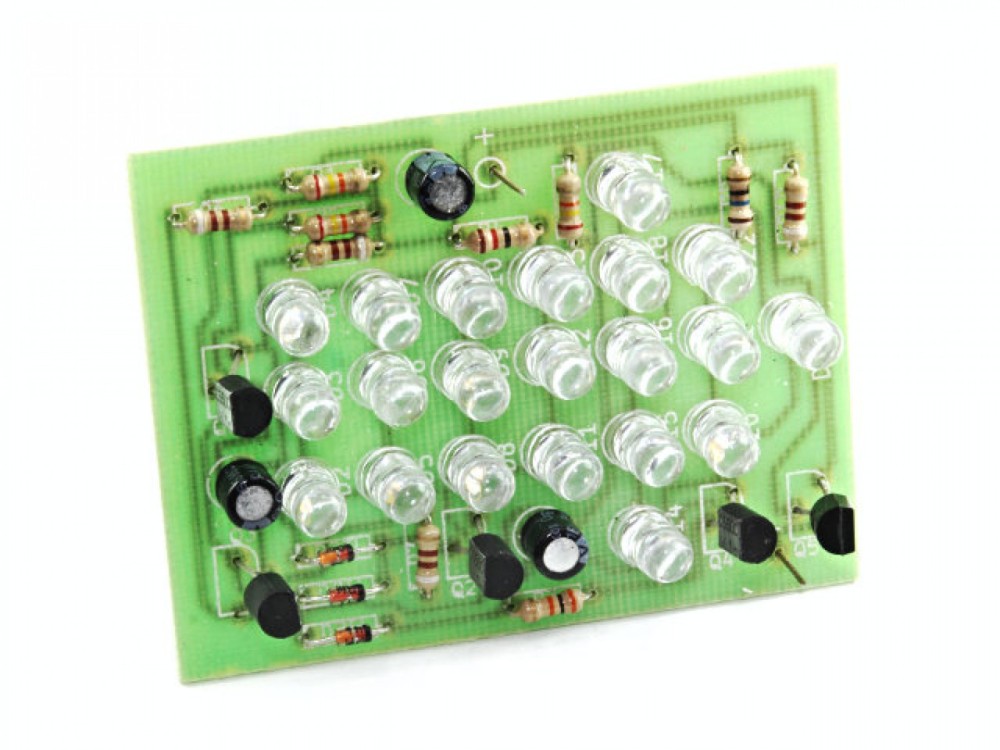

Схема собрана на пяти транзисторах и 21 светодиодах. Светодиоды расположены в форме стрелки, которая разделена на две части: прямоугольной части (12 светодиодов) и треугольной (9 светодиодов). Цикл свечения светодиодов состоит из трех этапов: стрелка не светится, светится прямоугольная часть стрелки, светится вся стрелка целиком.
На транзисторах Q1, Q3 і Q5 зібраний трифазний мультивібратор. Частота перемикання задається конденсаторами С1, С2, С3 і резисторами R2, R6, R10. Транзистори Q2, Q4 є буферними, їх навантаженням служать світлодіодні ланцюжка, що утворюють відповідно трикутну і прямокутну частини стрілки.
