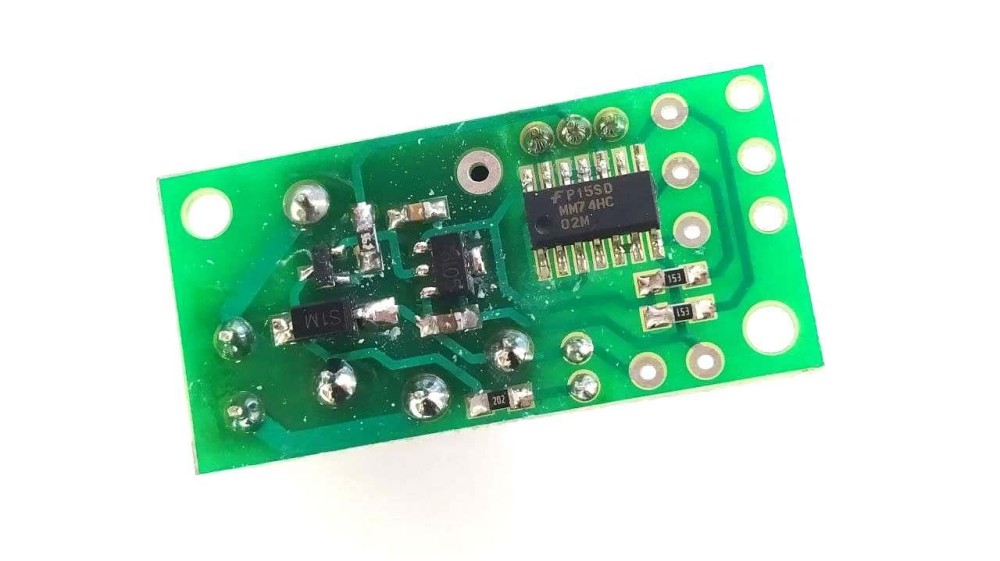

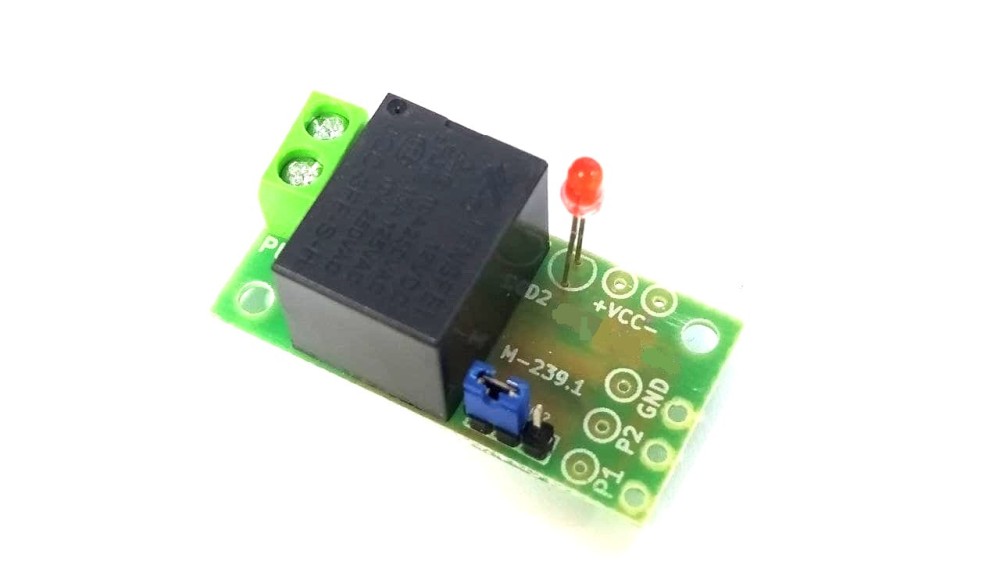

Радіоконструктор Пристрій управління насосом М239.1 Модуль

Ціна за 1 шт.

99.60 грн

В
                                                                    наявності 3
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (3 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Данный модуль позволяет создать устройство управления водяным насосом с функцией выбора автоматической накачки или выкачки резервуара с водой.

Технические характеристики
- входное напряжение, В......................................................12;
- ток потребления в режиме работы, мА.............................35;
- максимальный ток нагрузки, А...........................................10.

Схема электрическая принципиальная

Описание работы устройства
Схема собрана на цепочке из 4-х логических элементов 2ИЛИ-НЕ, формирующих выходной сигнал в виде логического 0 или 1, сигнализирующий о состоянии заполненности ёмкости с водой. Для определения уровня жидкости используются два датчика: P1, P2. P1 является датчиком минимального уровня воды, P2 - максимального уровня. К выводу COM подключен проводник, расположенный на дне ёмкости. Если ёмкость металлическая, то её можно подключить к выводу COM непосредственно. Положение джампера на разъёме К1 определяет режим работы схемы (накачка или выкачка). Если джампер замыкает контакты 1 - 2, то при пустом резервуаре логический уровень на выводах 9 и 2, 3 микросхемы U1 высокий, на выводе 13 появится также высокий уровень, транзистор Q1 откроется и скоммутирует реле K2. При заполнении резервуара до уровня P1, на выводе 9 появится
низкий уровень, однако реле будет замкнутым. Как только уровень воды достигнет P2, на 1, 2 появится низкий уровень, на 13 - также низкий, что приведёт к закрытию Q1 и разрыву K2 соответственно. Если джампер замыкает 2 - 3, то состояние работы реле определяется выводом 4 DD1,
уровень которого противоположный 13. При таком положении джампера схема работает в режиме выкачки воды из резервуара. Светодиод D3 сигнализирует о работе схемы.
В качестве датчиков можно использовать стальные штыри
соответствующей длины.

Положение датчиков в
резервуаре

Положение датчиков должно строго соответствовать инструкции. В случае применения схемы в режиме откачки воды придерживаться правил эксплуатации используемого насоса. Ток нагрузки не должен превышать максимальный ток реле.
Устройство не работает с дистиллированной водой.
