Код: 24456

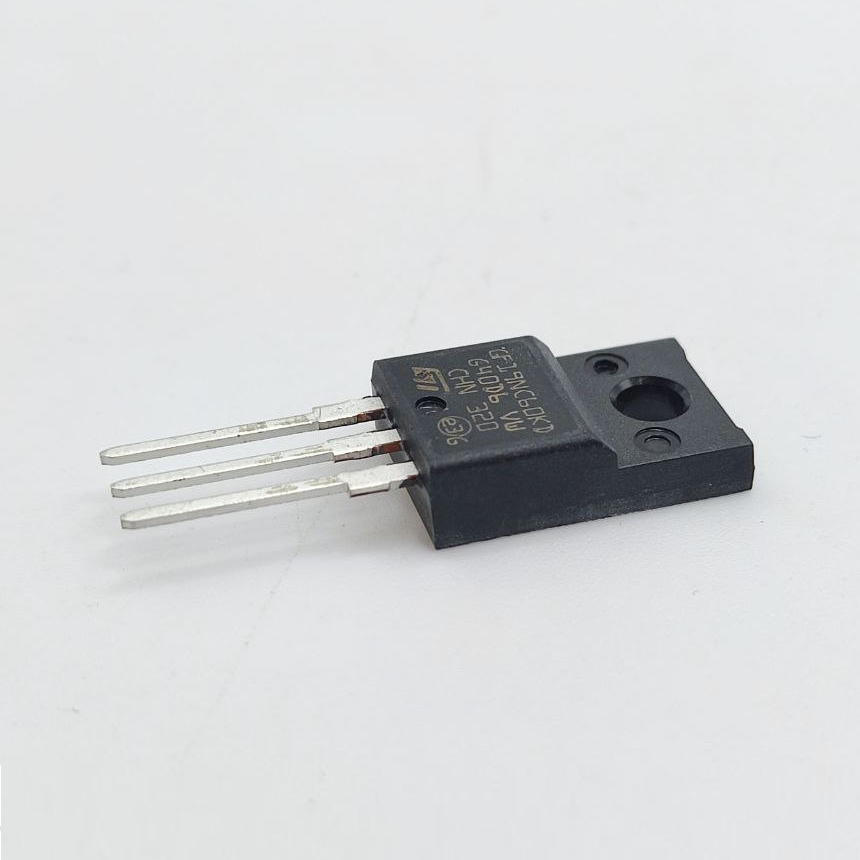

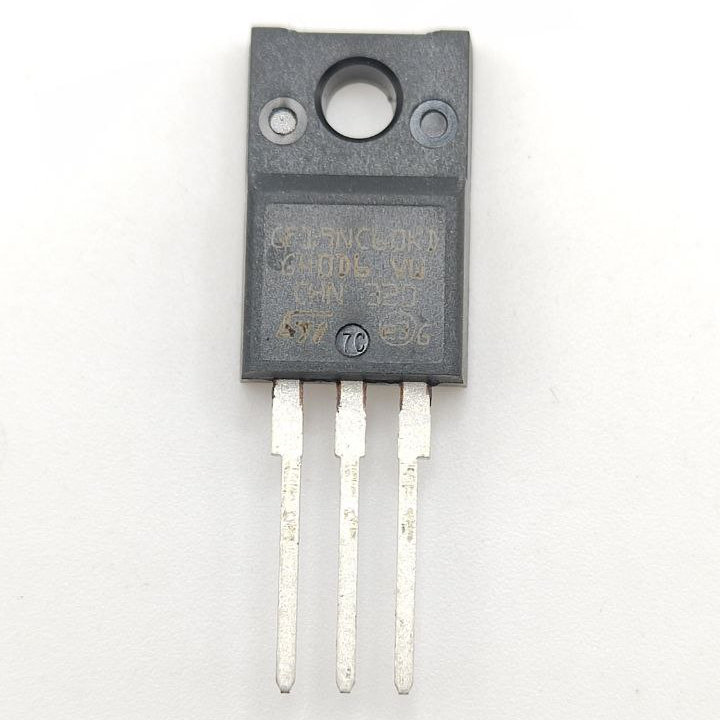

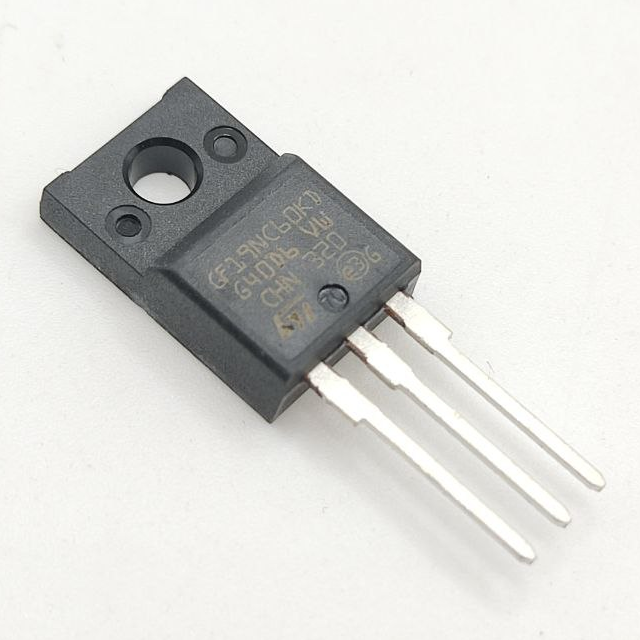

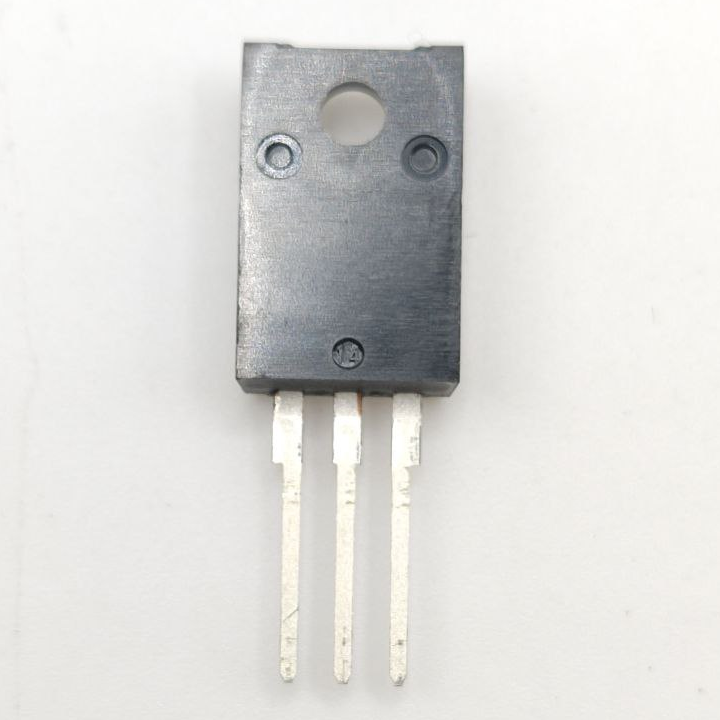

Транзистор IGBT STGF19NC60KD 20A 600V TO-220F
Ціна за 1 шт.
70.30
грн
В
наявності 8
шт.
Оптом і в роздріб
Оптові ціни
Опис
Транзистор IGBT STGF19NC60KD 20A 600V TO-220F
Транзистор IGBT STGF19NC60KD — це високонадійний силовий IGBT-модуль у корпусі TO-220F від STMicroelectronics, оснащений швидким діодом зворотного відновлення. Завдяки поєднанню високої напруги пробою, стабільних струмових характеристик та надійності при високих температурах він ідеально підходить для імпульсних джерел живлення, інверторів, драйверів двигунів, зварювальних апаратів та іншої силової електроніки.
Особливості:
🔹 Комбінована структура IGBT + швидкий діод (Fast Recovery Diode) для зниження комутаційних втрат.
🔹 Висока напруга колектор-емітер — 600 В — забезпечує стабільну роботу в високовольтних схемах.
🔹 Робочий струм колектора 16 А при 25°C та 10 А при 100°C — підходить для силових перетворювачів.
🔹 Вбудований діод забезпечує безпечну комутацію індуктивних навантажень.
🔹 Швидке відновлення діода — 31 нс / 50 нс — зменшує теплові та динамічні втрати.
🔹 Капсульований ізольований корпус TO-220F — зручний монтаж без необхідності додаткової ізоляційної прокладки.
🔹 Низька потужність розсіювання (32 Вт) робить його оптимальним для компактних конструкцій.
🔹 Підвищений робочий температурний діапазон — від −55°C до +150°C — гарантує стабільність у важких умовах.
🔹 Використовується у схемах середньої та високої потужності, імпульсних джерелах живлення, інверторах та контролерах.
Переваги:
✔ Висока ефективність та низькі втрати при комутації.
✔ Швидкодіючий діод у складі транзистора.
✔ Ізольований корпус TO-220F — безпечне встановлення.
✔ Надійність при високих температурах.
✔ Оптимальна робота з індуктивними навантаженнями.
Застосування:
✅ Інвертори
✅ Імпульсні блоки живлення
✅ Драйвери електродвигунів
✅ Зварювальні апарати
✅ Силові перетворювачі
✅ Побутова та промислова електроніка
Опис інтерфейсів:
🔸 Корпус TO-220F з трьома виводами:
1 — G (Gate) — затвор
2 — C (Collector) — колектор
3 — E (Emitter) — емітер
Інструкція до використання:
1️⃣ Забезпечити встановлення на радіатор для ефективного охолодження (за потреби).
2️⃣ Дотримуватися максимально допустимих параметрів по струму та напрузі.
3️⃣ Забезпечити захист затвора від перенапруги (±20 В).
4️⃣ Підключати транзистор лише згідно зі схемою виробника.
5️⃣ Використовувати snubber-ланцюги в імпульсних схемах для зниження пікових навантажень.
Заходи безпеки:
⚠️ Не допускати перевищення напруги 600 В.
⚠️ Не працювати без охолодження при великих токах.
⚠️ Підключати лише при знеструмленій системі.
⚠️ Захищати затвор від статичного заряду (ESD).
Технічні характеристики:
⚙️ Виробник: STMicroelectronics (STM)
⚙️ Корпус: TO-220F
⚙️ Тип: IGBT + діод
⚙️ Максимальна напруга C-E: 600 В
⚙️ Напруга G-E: ±20 В
⚙️ Струм колектора (25°C): 16 А
⚙️ Струм колектора (100°C): 10 А
⚙️ Струм діода: 20 А
⚙️ Час відновлення діода: 31 / 50 нс
⚙️ Потужність розсіювання: 32 Вт
⚙️ Робоча температура: −55°C … +150°C
📝 Примітка: Виробник може вносити зміни до характеристик та зовнішнього вигляду без попередження.
Комплектація:
📦 IGBT транзистор STGF19NC60KD
IGBT забезпечує оптимальну роботу в силових схемах, поєднуючи надійність, ефективність та стійкість до перевантажень.
