Радіоконструктор Фотореле "День/Ніч" К154

Ціна за 1 шт.

107.20 грн

В
                                                                    наявності 1
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (1 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

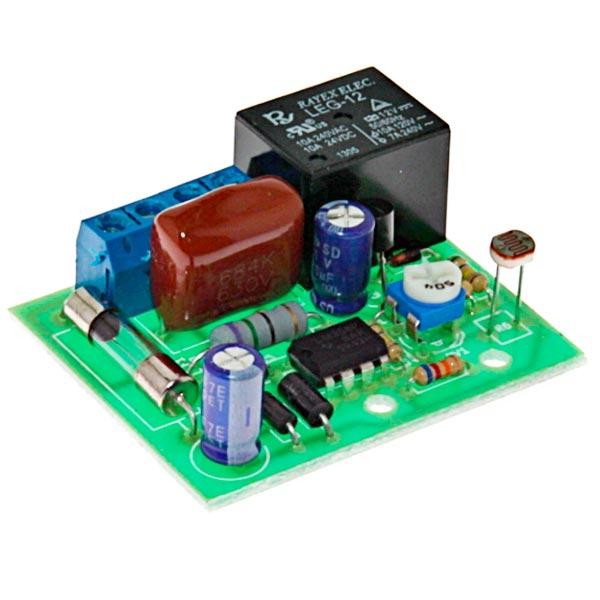

Конструктор К154 фотореле призначений для автоматичного включення і виключення освітлення у відповідності з рівнем освітленості навколишнього середовища. Конструктивно модуль виконаний в прозорому пластиковому корпусі з 2 монтажними отворами.

Схема фотореле побудована на основі компаратора (LM358) і фотодатчика. Схема порівнює дільники напруги на R1-RV1-R2 і R8-R6. Коли на світлочутливий датчик потрапляє світло, напруга на дільники змінюється і на виході з'являється високий рівень сигналу. Конденсатор С3 задає тимчасову затримку. Схема забезпечена підстроюванням порогу включення для надійної роботи.

Підключення фотореле K154

Зніміть кришку фотореле відкрутивши два самореза. Переконайтеся, перш ніж робити підключення, що струмоведучі дроти вашої проводки знеструмлені. Підключіть до клем відповідно до малюнку на етикетці дроти від лампи і дроти живлення. Знову встановіть кришку і закріпіть її двома саморізами. Закріпіть фотореле, використовуючи два кріпильні отвори. Відновіть подачу напруги. Перевірте спрацьовування реле закривши його від джерела

Комутований струм: до 5 А
Сумісність з усіма побутовими лампами: 220В
Захист від перевантаження та аварійної ситуації
