Код: 24644

Клемник роз`ємний XK15EDGR-3.5-02P

Ціна за 1 шт.

2.10 грн

В
                                                                    наявності 184
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (184 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Клемник роз`ємний XK15EDGR-3.5-02P

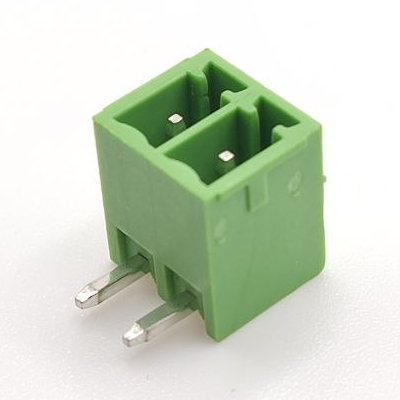

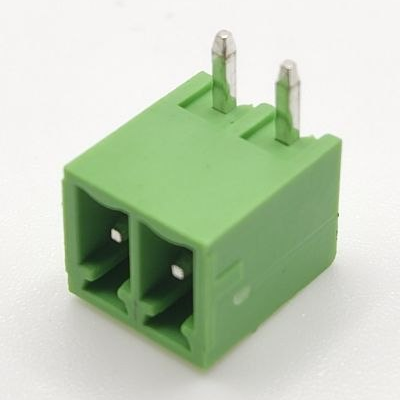

Клемник роз’ємний XK15EDGR-3.5-02P (гніздо) — це 2-контактна гніздова частина роз’ємного клемника з кроком 3,5 мм, призначена для монтажу на друковану плату методом пайки в отвори. Використовується у складі роз’ємної системи підключення та сумісна зі штекерами серій 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5 та 15EDGKD-3.5 (придбаються окремо), що забезпечують підключення проводів.

Особливості

🔹 Гніздо призначене для стаціонарного монтажу на друковану плату (THT), що гарантує високу механічну міцність і надійність навіть при тривалій експлуатації
🔹 Крок контактів 3,5 мм дозволяє реалізувати компактні електричні з’єднання без втрати надійності, що особливо важливо для щільно змонтованих плат
🔹 Повністю сумісне зі штекерами серій 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5 та 15EDGKD-3.5, що дає можливість гнучко формувати роз’ємні з’єднання залежно від задачі
🔹 Кутова орієнтація 90° забезпечує зручне підключення та раціональну організацію проводів у корпусах пристроїв
🔹 Контактна група розрахована на струм до 8 А та напругу до 300 В, забезпечуючи стабільну роботу у сигнальних і силових ланцюгах
🔹 Корпус виготовлений із термостійкого пластику, що витримує температури від –40 °C до +105 °C, зберігаючи форму та електричні характеристики
🔹 Надійна конструкція забезпечує щільне з’єднання зі штекером без люфтів, що важливо для стабільності контакту
🔹 Використання роз’ємної системи дозволяє швидко підключати або від’єднувати модулі без повторної пайки, спрощуючи обслуговування

Переваги

✔ Сумісність із популярними штекерами 15EDGD
✔ Надійне кріплення на платі
✔ Компактний стандарт 3,5 мм
✔ Стабільний електричний контакт
✔ Зручність у сервісному обслуговуванні

Застосування

✅ Блоки живлення
✅ Системи керування та автоматика
✅ Модульні електронні пристрої
✅ Промислова та побутова електроніка
✅ Низьковольтні комутаційні системи

Короткий опис

🔸 2-контактне гніздо (частина роз’ємної пари)
🔸 Крок: 3,5 мм
🔸 Монтаж: пайка в отвори (THT)
🔸 Орієнтація: кутова 90°
🔸 Сумісність: 15EDCD-3.5A, 15EDCD-3.5B, 15EDGK-3.5, 15EDGKD-3.5

Інструкція до використання

1️⃣ Встановіть гніздо у монтажні отвори плати
2️⃣ Вирівняйте та зафіксуйте перед пайкою
3️⃣ Припаяйте всі контакти
4️⃣ Підключіть відповідний штекер
5️⃣ Перевірте надійність з’єднання

Заходи безпеки

⚠️ Не перевищуйте номінальний струм 8 А
⚠️ Виконуйте пайку без поданого живлення
⚠️ Уникайте потрапляння вологи
⚠️ Забезпечте правильне підключення штекера

Технічні характеристики

⚙️ Виробник: Cixi Xin Electronics Factory (XINKE)
⚙️ Серія: XK15EDGR
⚙️ Кількість контактів: 2
⚙️ Тип: гніздо (роз’ємна частина)
⚙️ Крок: 3,5 мм
⚙️ Монтаж: THT
⚙️ Орієнтація: 90°
⚙️ Номінальний струм: 8 А
⚙️ Номінальна напруга: 300 В
⚙️ Робоча температура: –40…+105 °C
⚙️ Колір: зелений
