Код: 18056

Радіоконструктор Світловий ефект "Світлофор" K281.1

Ціна за 1 шт.

90.00 грн

В
                                                                    наявності 6
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (6 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

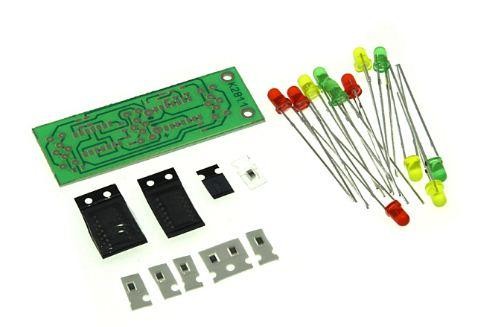

Даний конструктор дозволяє зібрати дитячу навчальну гру "світлофор", що наочно демонструє роботу реального світлофора. Конструктор буде корисний для тренувань в smd монтажі.

Напруга живлення - 3-6В
Споживаємий струм - 20мА.

Схема світлофора складається з задауючого генератора, дешифратора і сигнальних світлодіодів. Генератор побудований на мікросхемі U1. Частота перемикання визначається ланцюжком C1 R2 R3 D13. В якості дешифратора застосований D-тригер U2.

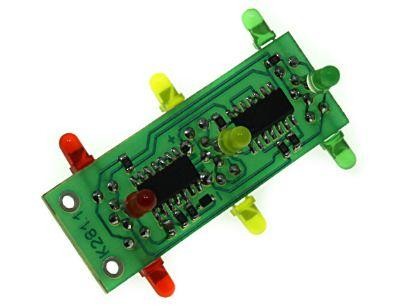

При монтажі плати світлодіоди D1, D5, D9 підпаюються з боку друкарських провідників. Інші світлодіоди з протилежного боку. При цьому світлодіоди D2, D7, D11 загинаються ліворуч; D4, D8, D12 загинаються праворуч.
