Код: 24635

Клемник бар`єрний XK25HM-02P

Ціна за 1 шт.

9.20 грн

В
                                                                    наявності 100
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (100 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

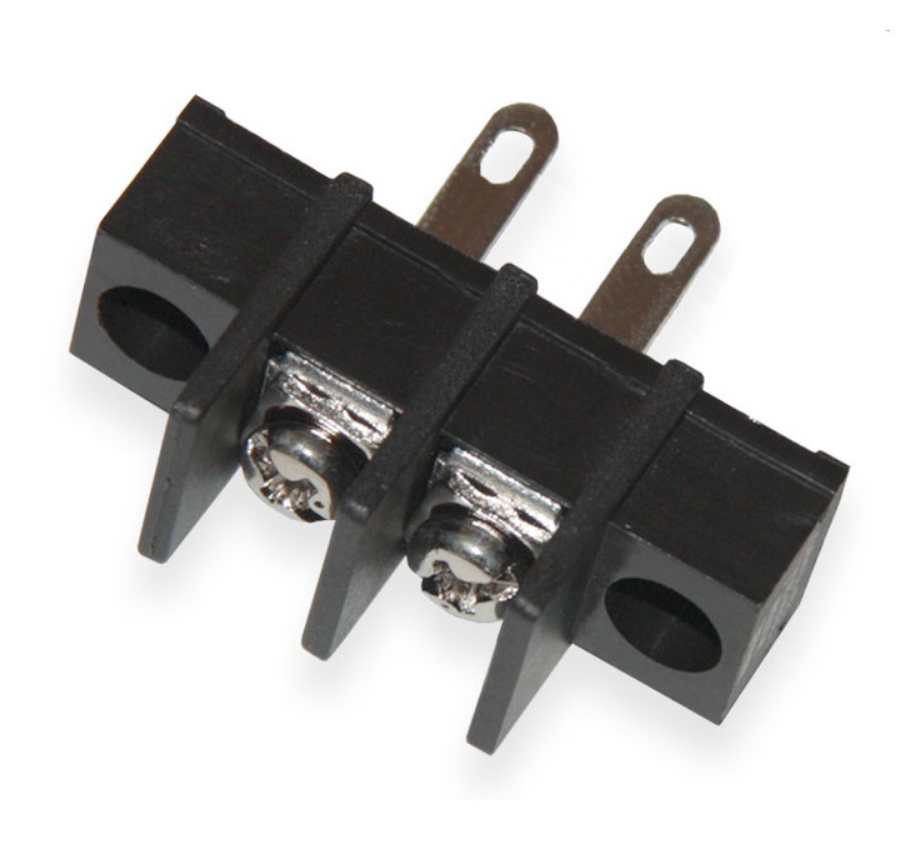

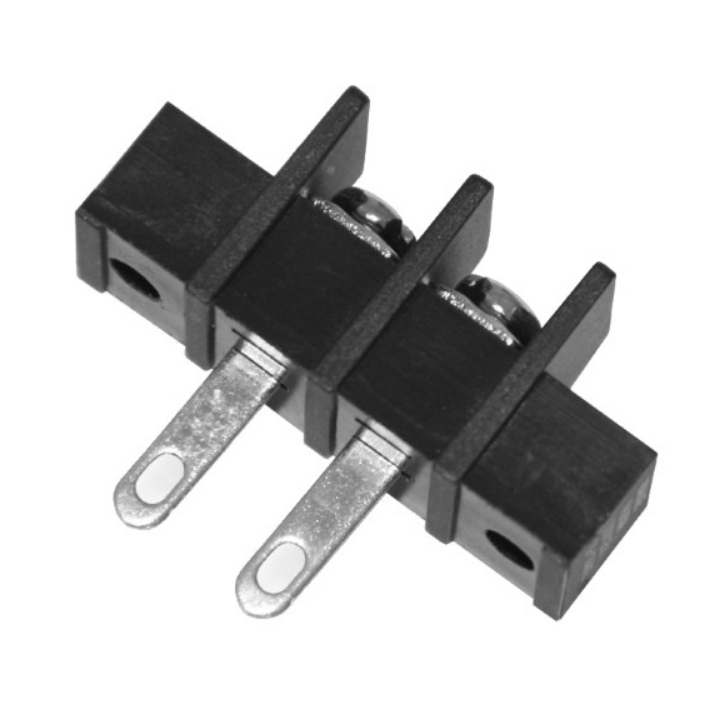

Клемник бар`єрний XK25HM-02P

Клемник бар’єрний XK25HM-02P — це двохконтактний гвинтовий клемний роз’єм із великим кроком 7,62 мм, призначений для надійного з’єднання силових та сигнальних ліній. Завдяки міцній конструкції, високому номінальному струму та зручному гвинтовому затиску цей клемник широко застосовується в промисловій електроніці, блоках живлення, автоматизації та силових модулях. Виробником є Cixi Xin Electronics Factory (XINKE), серія 25HM, що гарантує стабільну якість і довговічність виробу.

Особливості

🔹 Бар’єрна конструкція з окремими відділеннями для кожного контакту забезпечує захист провідників від випадкового короткого замикання.
🔹 Два гвинтових контакти дозволяють надійно затиснути багатожильні та одножильні проводи без додаткових наконечників.
🔹 Великий крок 7,62 мм спрощує монтаж і забезпечує достатню відстань між контактами для роботи зі струмами до 20 А.
🔹 Корпус виготовлений з термостійкого матеріалу (чорний), що витримує температуру від –40 °C до +105 °C.
🔹 Підтримує підключення провідників перерізом до 2,5 мм² або калібру AWG 22–14, що робить клемник універсальним у застосуванні.
🔹 Монтаж виконується пайкою навісним способом, що забезпечує надійне кріплення на платі або панелі.
🔹 Відрізняється простою та надійною гвинтовою фіксацією, завдяки якій провідники міцно тримаються навіть при вібраціях.
🔹 Просторова орієнтація пряма (180°) дозволяє зручно розташовувати клемник у корпусах і на платах.

Переваги

✔ Висока надійність завдяки бар’єрній конструкції.
✔ Міцний гвинтовий затискач, що гарантує стійкість до висмикування.
✔ Придатний для силових ланцюгів — струм до 20 А.
✔ Витримує екстремальні температури та механічні навантаження.
✔ Простий у монтажі та обслуговуванні.

Застосування

✅ Блоки живлення та перетворювачі.
✅ Автоматизація та контрольні системи.
✅ Підключення навантажень, моторів, реле.
✅ Промислова електроніка й обладнання.
✅ Макетування та монтаж силових модулів.

Опис

🔸 2 гвинтові клеми, незалежні одна від одної.
🔸 Крок 7,62 мм — збільшена відстань між контактами для роботи з підвищеним струмом.
🔸 Монтаж навісною пайкою на плату або панель.
🔸 Бар’єрні перегородки, що розділяють полюси.

Інструкція до використання

1️⃣ Підготуйте провідник відповідного перерізу (до 2,5 мм² або AWG 22–14).
2️⃣ Зніміть ізоляцію з кінця проводу на 6–8 мм.
3️⃣ Вставте провід у гвинтовий затискач.
4️⃣ Закрутіть гвинт до надійної фіксації проводу.
5️⃣ Припаяйте клемник до монтажних точок на платі або встановіть на панель.

Заходи безпеки

⚠️ Не перевищуйте номінальний струм 20 А.
⚠️ Перевіряйте щільність затиску провідників.
⚠️ Не використовуйте при пошкодженому корпусі.
⚠️ Дотримуйтесь полярності і схем підключення.

Технічні характеристики

⚙️ Виробник: Cixi Xin Electronics Factory (XINKE)
⚙️ Серія: 25HM
⚙️ Кількість полюсів: 2
⚙️ Тип з’єднання: гвинтовий
⚙️ Крок контактів: 7,62 мм
⚙️ Січення проводу: max 2,5 мм²
⚙️ Калібр проводу: AWG 22–14
⚙️ Номінальний струм: 20 А
⚙️ Номінальна напруга: 300 В
⚙️ Монтаж: пайка навісним методом
⚙️ Орієнтація: пряма 180°
⚙️ Робоча температура: –40…+105 °C
⚙️ Колір: чорний
