Радіоконструктор Двоколірний спалах на NE555 (червоний/зелений)

Ціна за 1 шт.

42.40 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

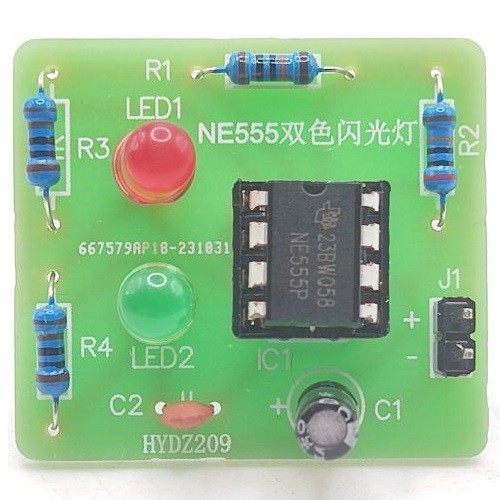

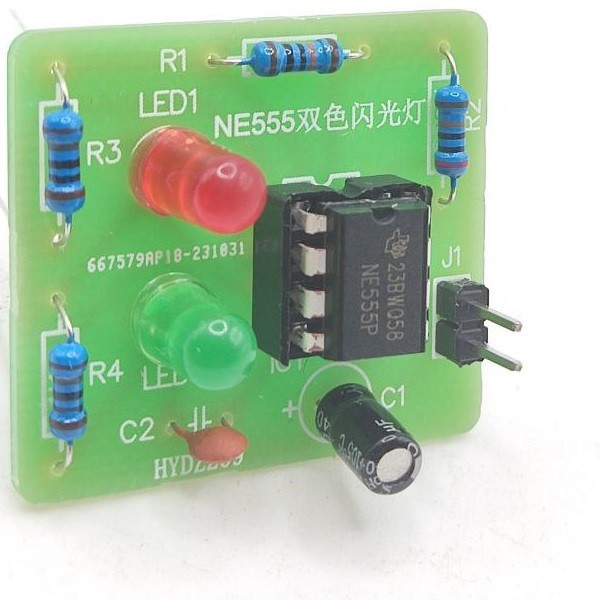

Радіоконструктор Двоколірний спалах на NE555 (червоний/зелений) DIY Kit 4.5-12В

Цей набір стане ідеальним вибором для тих, хто хоче зануритися у світ електроніки та вдосконалити свої навички пайки. Він містить всі необхідні компоненти для збирання схеми миготіння двох світлодіодів на основі популярного таймера NE555. Завдяки змінній частоті миготіння та стабільній роботі в широкому діапазоні температур, цей модуль стане чудовим тренувальним майданчиком для новачків і ентузіастів.

Особливості:
🔹 Робоча температура: стабільна робота при температурах від 40°C до 80°C
🔹 Миготіння двох світлодіодів червоного та зеленого (можна замінити іншими кольорами)
🔹 Частота миготіння регулюється за рахунок зміни ємності електролітичного конденсатора
🔹 Робоча напруга: DC 4.5–12V — підвищення напруги робить світлодіоди яскравішими
🔹 Просте схемне рішення — ідеальне для навчання основам електроніки
🔹 Компоненти для пайки з чітко маркованою полярністю та орієнтацією

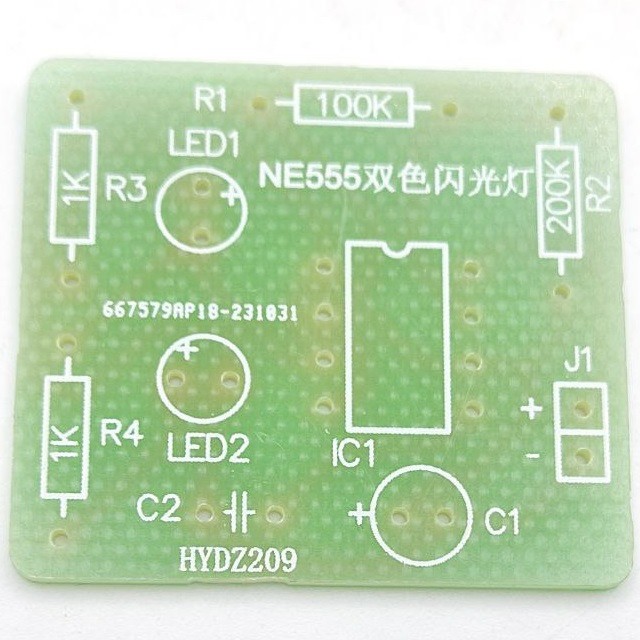

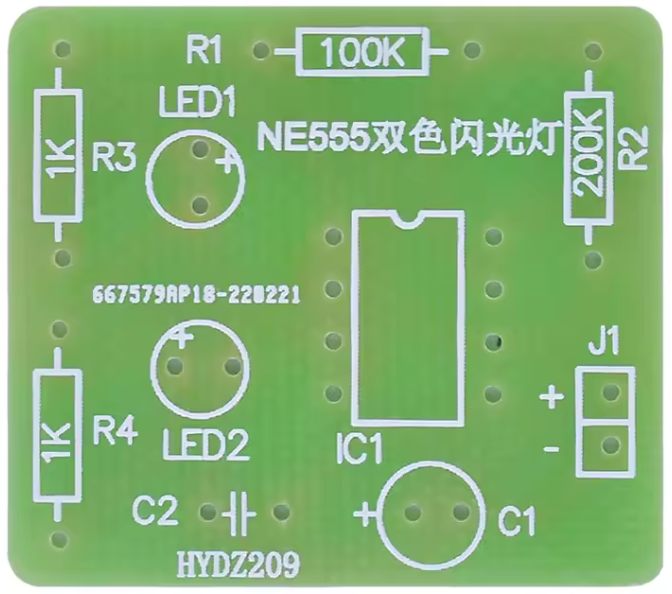

🔹 На платі передбачено маркування для правильного монтажу (зарубка та "+" полярність)

Переваги:
✔ Навчальний набір для вивчення основ електроніки та принципів роботи таймера NE555
✔ Підвищує навички пайки, точного монтажу та збирання простих схем
✔ Регульована швидкість миготіння — зручно для демонстрацій і експериментів
✔ Універсальний набір для шкільних занять, гуртків радіоелектроніки або STEM-освіти
✔ Довговічні деталі та стабільна робота пристрою

Застосування:
✅ Навчальні проекти з електроніки
✅ STEM-курси та практичні заняття в школах
✅ Тренування навичок ручної пайки
✅ Демонстрація принципу роботи генератора на таймері NE555
✅ Експериментальні DIY-проекти для хобістів

Принцип роботи:
1️⃣ Після подачі живлення C1 не заряджений, пін 2 NE555 — низький, пін 3 — високий → LED1 гасне, LED2 світиться
2️⃣ C1 починає заряджатися через R1/R2
3️⃣ Коли напруга на C1 досягає 2/3 від живлення — пін 3 стає низьким → LED1 вмикається, LED2 гасне
4️⃣ C1 розряджається через R2 та 555
5️⃣ Коли напруга на C1 падає до 1/3, пін 3 знову стає високим — цикл повторюється

Інструкція з пайки:
1️⃣ Пайка на площадках триває не більше 1–3 секунд
2️⃣ Дотримуйтесь полярності при встановленні світлодіодів та електролітичного конденсатора (довга ніжка — “+”)
3️⃣ Установлюйте чип NE555 за вирізом, відповідно до маркування на платі
4️⃣ Живлення підключайте з правильними полюсами, не плутайте “+” та “–”

Технічні характеристики:
⚙️ Робоча напруга: DC 4.5–12V
⚙️ Робоча температура: від 40°C до 80°C
⚙️ Мікросхема: NE555
⚙️ Можливість регулювання частоти миготіння (зміною ємності)
⚙️ Термічна витривалість конденсатора: 105°C
⚙️ Простота схеми — низька кількість компонентів

📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

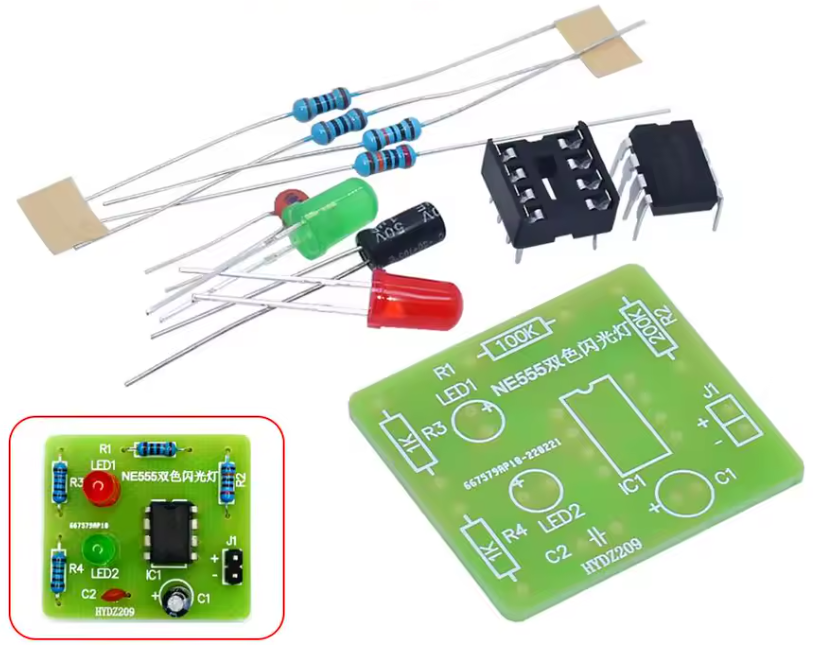

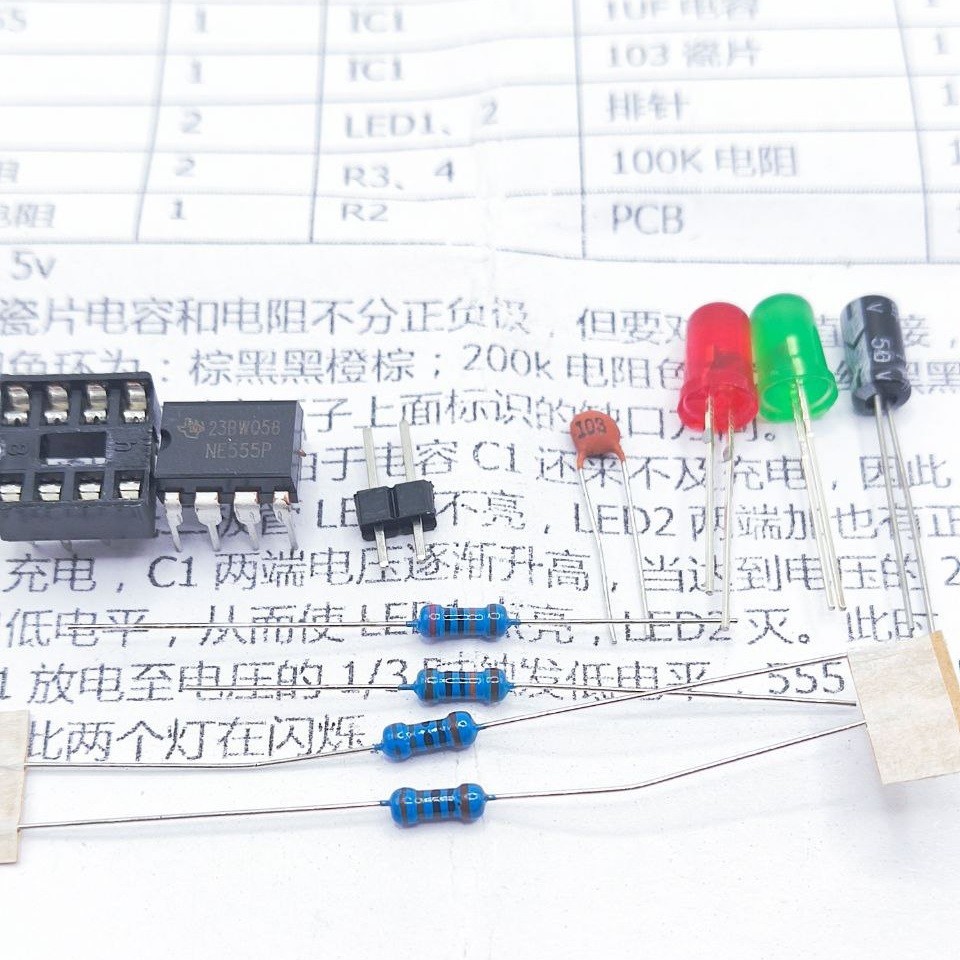

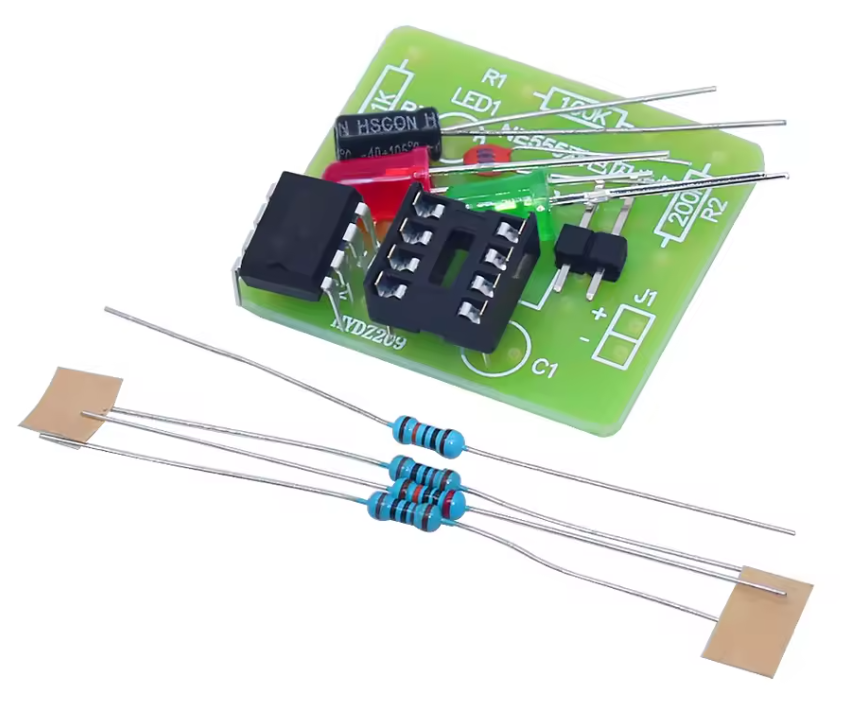

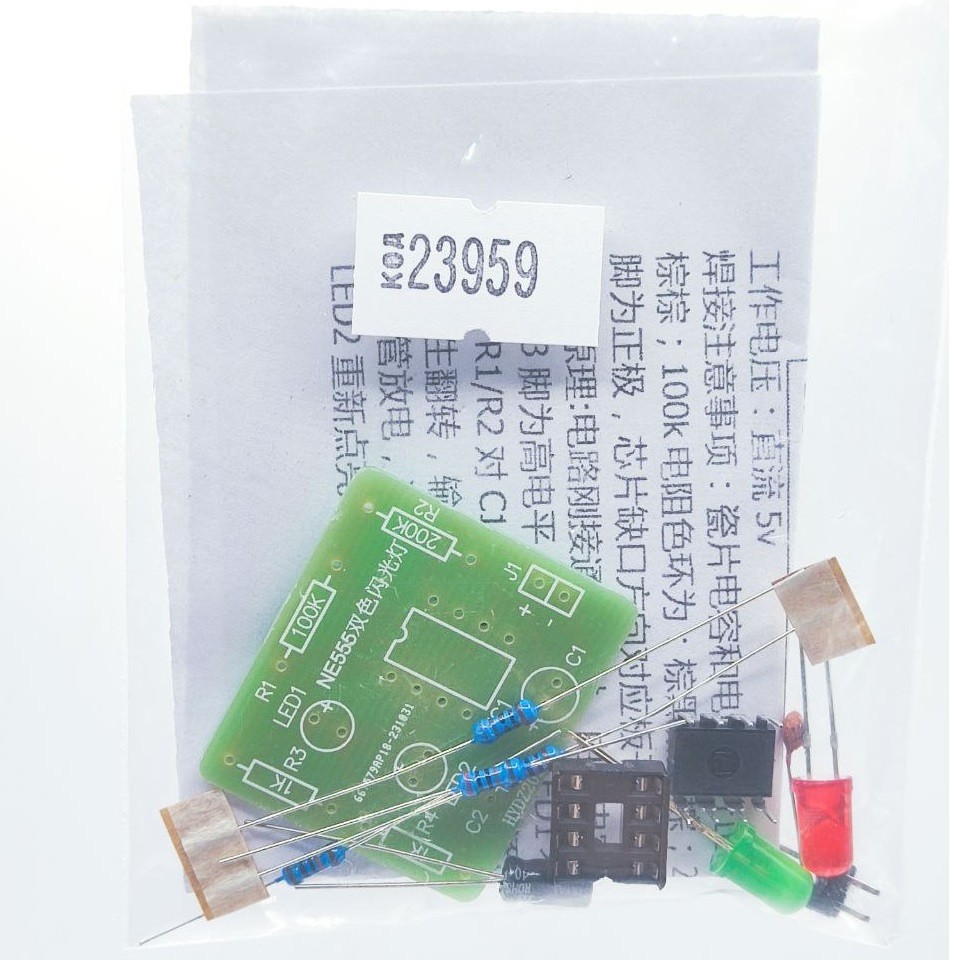

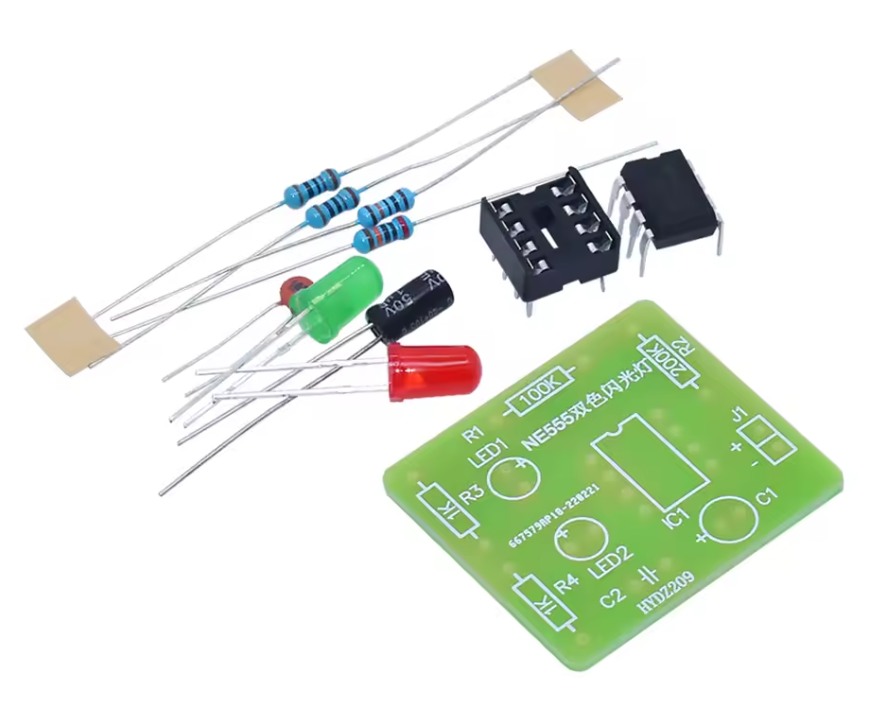

Комплектація:

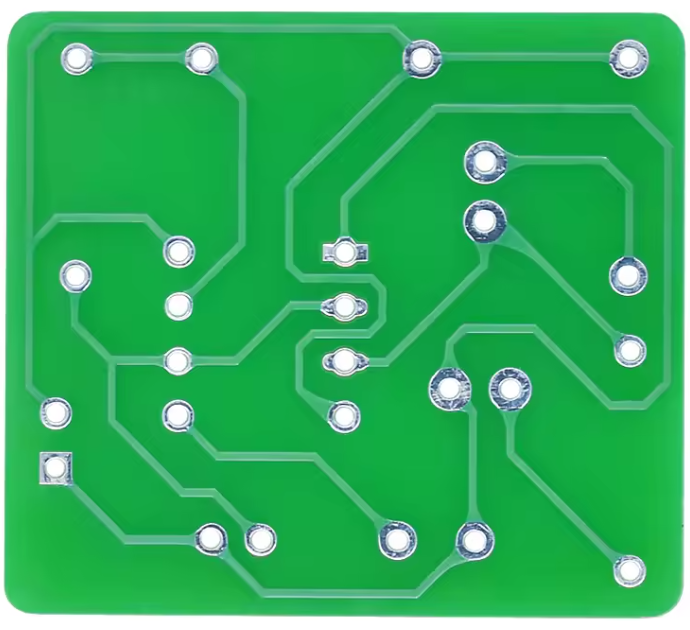

📦 Друкована плата
📦 Чип NE555 та роз'єм під нього
📦 Світлодіоди 2 шт. (червоний, зелений)
📦 Резистори 2 шт.
📦 Електролітичний конденсатор
📦 Комплект провідників
📦 Інструкція

Цей комплект — чудовий спосіб поєднати навчання та розвагу. Простий у складанні, він дозволяє легко зрозуміти основи електроніки, а завдяки якісним компонентам — служитиме довго. Рекомендовано для школярів, студентів і хобістів.
