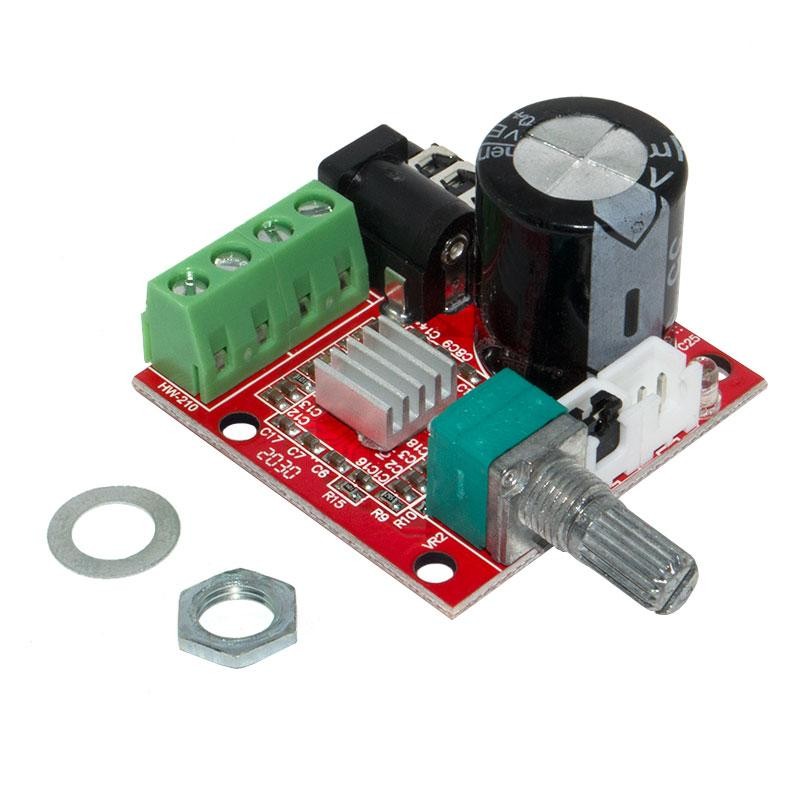

Мініатюрний підсилювач класу D на PAM8610 (2х10W) HW-210 з регулятором гучності

Ціна за 1 шт.

126.00 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Модуль PAM8610 представляет собой мощный и экономичный двухканальный усилитель класса D с регулировкой мощности. Данный усилитель является улучшенной версией миниатюрного низковольтного усилителя PAM8610. Модуль можно использовать в домашнем кинотеатре, портативных колонках, автомобильных колонках и прочих акустических системах.

Плата модуля спроектирована на базе микросхемы PAM8610, подстроечного резистора и прочих вспомогательных компонентов. Преимуществами микросхемы PAM8610 по сравнению с PAM8403 являются: высокая выходная мощность, максимальный КПД (коэффициент полезного действия) и т.д. Низкий коэффициент нелинейных искажений позволяет получить высокое качество звучания при достаточной выходной мощности. Особенностью данного усилителя является возможность регулировать громкость звуковых сигналов. Благодаря переменному резистору усилитель может воспроизводить звук без посторонних шумов. Изменяется громкость с помощью подстроечного резистора сопротивлением 50 кОм. Максимальная выходная мощность составляет 15 Вт на канал при нагрузке сопротивлением 4 Ом. При мощности свыше 10 Вт необходимо установить дополнительное охлаждение микросхемы.

На плате усилителя имеется 2 разъема для подключения перемычек:

CON1:	подается питание на усилитель
CON2:	включается режим MUTE

Также на плате расположено 2 клеммника для подключения каналов:

OUT L (+,-):	левый канал
OUT R (+,-):	правый канал

Для подключения внешнего устройства предусмотрен разъем 3,5 мм.

Подается питание от внешнего источника питания. Диапазон напряжения питания усилителя составляет от 7 до 15 В постоянного тока. Подается напряжение питания с помощью гнезда питания 5.5 х 2.1 мм. Сигнализирует о подаче питания светодиод, который подключён к шине питания.

На плате имеются 4 отверстия для крепления платы на плоской поверхности.

Технические характеристики усилителя:

Микросхема	PAM8610
Напряжение питания, В	7 ... 15
Диапазон рабочих частот, КГц	0,02 ... 20
Ток покоя, мкА	4
Максимальная выходная мощность, Вт	15
Выходная мощность, Вт	10
Частота преобразования, КГц	350
КПД, %	90
Класс усиления	D
Размеры модуля, мм	40 х 40
Вес, г	15
