Транзистор біполярний DTC114ECA 0.05A 50V NPN SOT-23

Ціна за 1 шт.

1.70 грн

В
                                                                    наявності 50
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (50 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

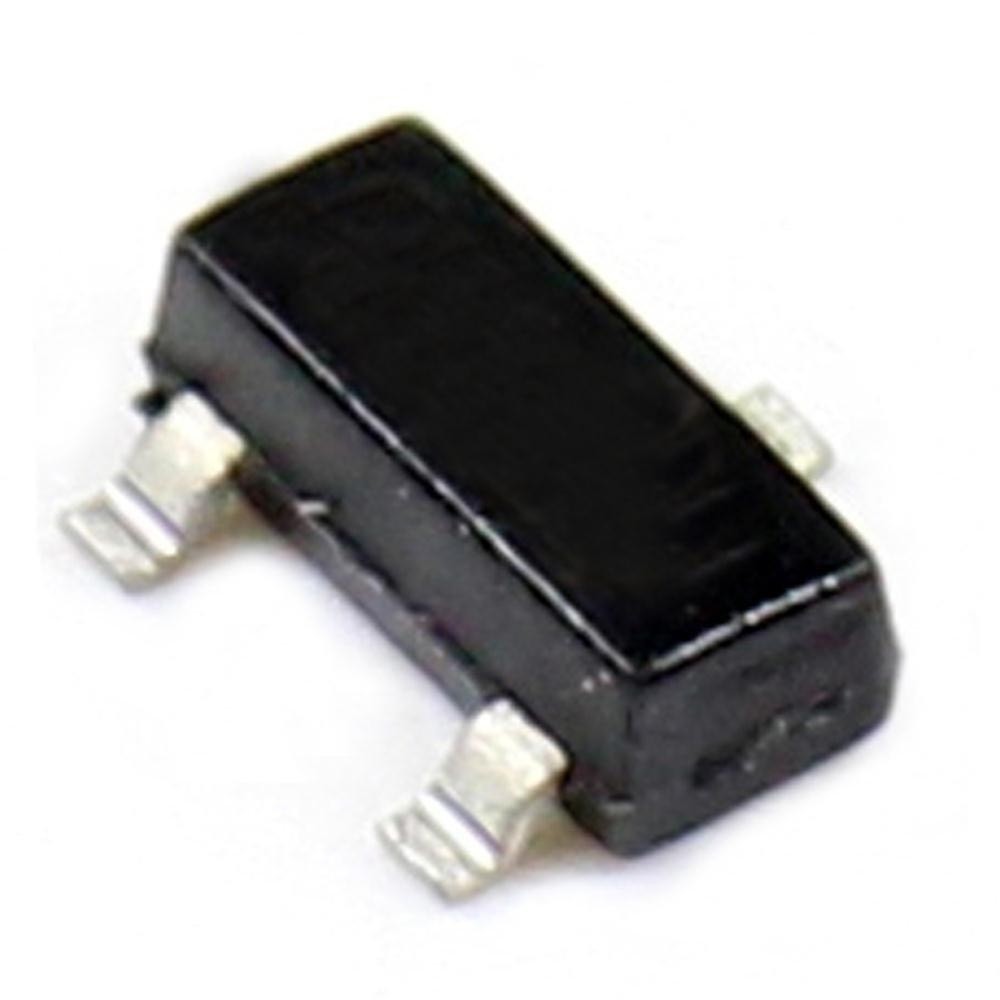

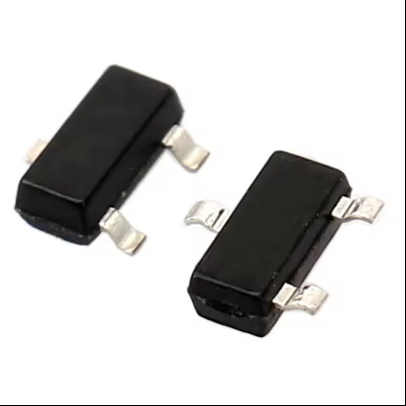

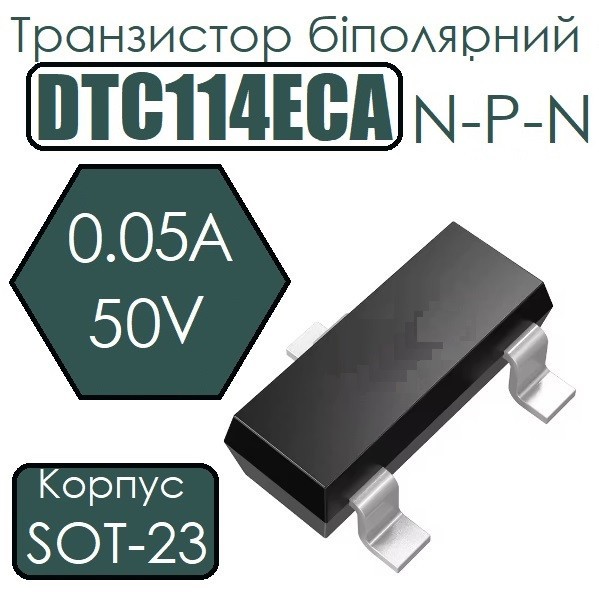

Транзистор біполярний DTC114ECA 0.05A 50V NPN SOT-23

Транзистор DTC114ECA - це біполярний NPN транзистор з вбудованими резисторами бази, призначений для широкого спектру застосувань в малопотужних електронних схемах. Його компактний корпус SOT-23 і вбудовані базові резистори роблять його ідеальним вибором для сучасних електронних пристроїв, що вимагають простого та ефективного керування струмом.

Особливості:

Тип транзистора: NPN біполярний транзистор, який проводить струм при позитивній напрузі на базі щодо емітера.
Максимальна напруга колектор-емітер (Vce): 50 В, що забезпечує можливість роботи в низьковольтних і середньовольтних ланцюгах.
Максимальний струм колектора (Ic): 0.05 А, підходить для використання в малопотужних застосуваннях.
Корпус: SOT-23, який сприяє компактній інтеграції в сучасні електронні пристрої.

Вбудовані резистори:
- Резистор між базою і емітером (RBE): 10 кОм.
- Резистор між базою і колектором (RBC): 10 кОм.

Потужність розсіювання: До 200 мВт, що є оптимальним для малопотужних схем.
Низький рівень шуму: Підходить для застосування в сигнальних ланцюгах, де важлива мінімізація шумів.
Температурний діапазон: Від -55°C до +150°C, забезпечуючи надійність в різних умовах експлуатації.

Застосування:

Перемикання низьковольтних сигналів: Використовується для управління невеликими електричними навантаженнями та сигналами.
Підсилення сигналів: Ідеальний для підсилення аналогових сигналів в сенсорних системах та інших малопотужних пристроях.
Інтерфейси для керування: Підходить для побудови інтерфейсів між різними електронними компонентами.
Керування світлодіодами: Використовується для керування світлодіодами та іншими малопотужними джерелами світла.
Розвантажувальні схеми: Забезпечує ізоляцію між високовольтними і низьковольтними частинами схем.

Технічні характеристики:

Виробник: Jiangsu Changjiang Electronics Technology Co., Ltd (CJ)
Корпус: SOT23
Структура: NPN
Схема з'єднання: Одиночний
Макс. напруга колектор-база: 50 V
Макс. напруга колектор-емітер: 50 V
Макс. постійний струм колектора: 50 мА
Потужність розсіювання: 0.2 Вт
Гранична частота (Ft): 250 МГц
Коефіцієнт передачі струму (діапазон): min 30
Спосіб монтажу: SMD монтаж
Тип упаковки: Стрічка на котушці.

Транзистор DTC114ECA є відмінним вибором для широкого спектру малопотужних електронних застосувань, де потрібно ефективне керування струмом з мінімальним використанням зовнішніх компонентів. Його вбудовані резистори дозволяють спростити дизайн і зменшити кількість елементів на платі, що робить його ідеальним для компактних пристроїв. Завдяки своєму надійному корпусу SOT-23 та широкому температурному діапазону, DTC114ECA забезпечує стабільну роботу в різних умовах і підходить для використання в інтерфейсах керування, підсилення сигналів та перемикання навантажень.
