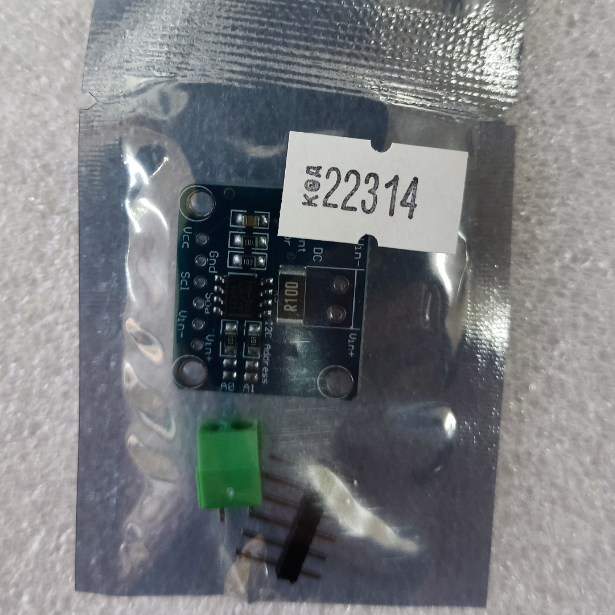

Код: 22314

Модуль датчика струму та напруги INA219 3V-5V I2C

Ціна за 1 шт.

75.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

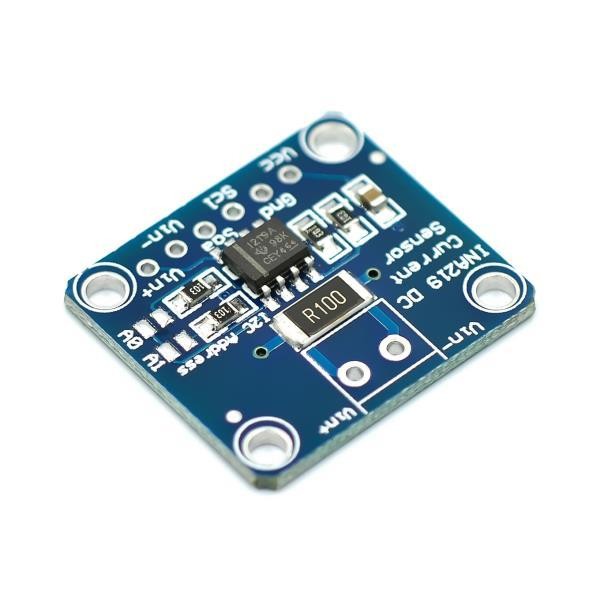

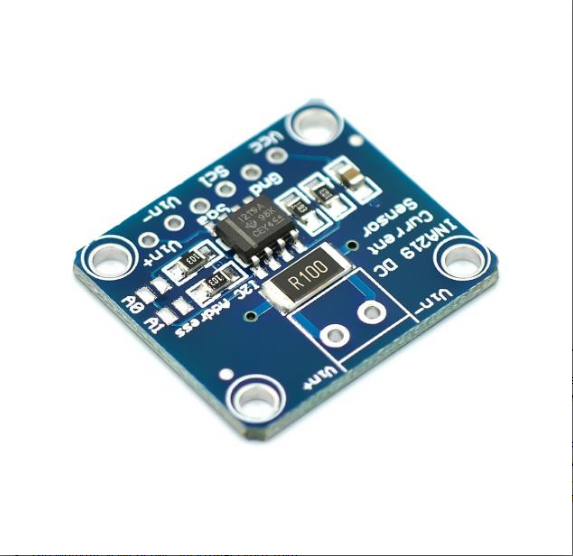

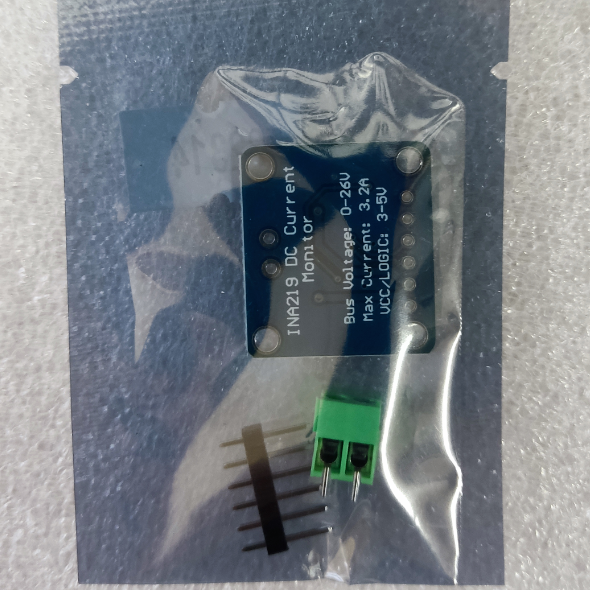

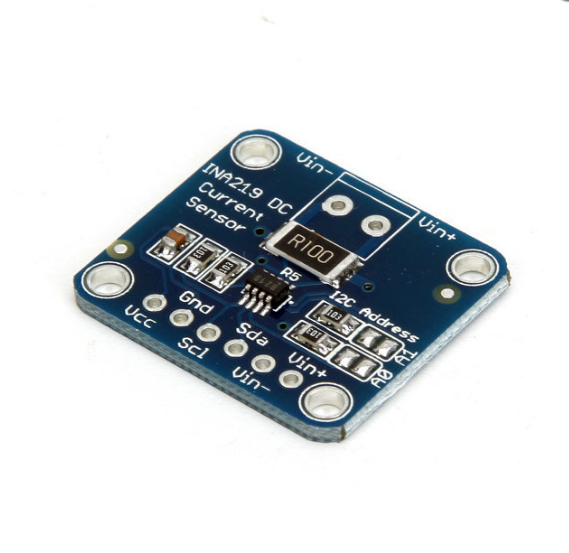

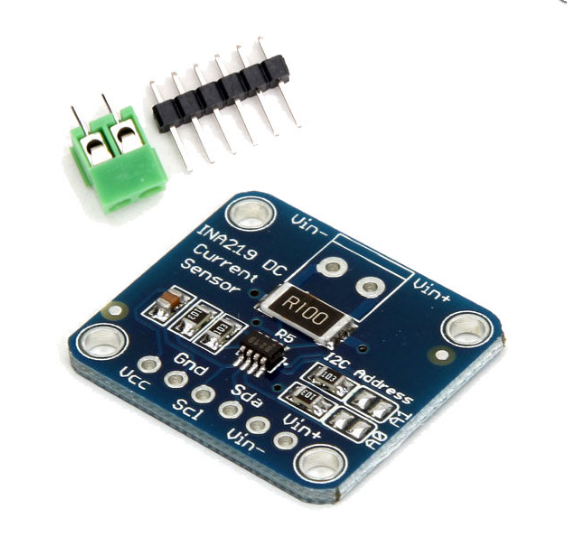

Модуль датчика струму та напруги INA219 3V-5V I2C

Модуль датчика струму та напруги INA219 3V-5V I2C - це компактний і потужний електронний пристрій, призначений для вимірювання струму та напруги в електричних ланцюгах. Він забезпечує високу точність і зручність вимірювань, що робить його ідеальним для використання в різних електронних проектах.

Характеристики:

Діапазон напруги: Модуль INA219 підтримує робочий діапазон напруги від 3 до 5 вольт, що дозволяє вимірювати напругу в різноманітних електричних ланцюгах.
Діапазон струму: Вбудований датчик дозволяє вимірювати струм в діапазоні від декількох міліампер до декількох ампер, забезпечуючи широкий спектр можливостей вимірювання.
Інтерфейс I2C: Модуль підтримує інтерфейс I2C для зручного підключення до мікроконтролерів і одноплатних комп'ютерів.
Висока точність: INA219 забезпечує високу точність вимірювань, що дозволяє отримувати надійні результати при вимірюванні струму та напруги.
Компактний розмір: Інтегрований дизайн забезпечує компактні розміри, що робить модуль зручним у використанні в різних електронних пристроях і проектах.

Використання:

Модуль датчика струму та напруги INA219 3V-5V I2C може бути використаний в робототехніці, системах автоматизації, електронних проектах, в електромобілях та в інших сферах, де потрібно виміряти і контролювати струм та напругу.

Висновок:

Модуль датчика струму та напруги INA219 3V-5V I2C - це потужний і зручний інструмент для вимірювання струму та напруги в електричних ланцюгах. Він забезпечує високу точність, надійність і зручність використання, що робить його важливим компонентом для різноманітних електронних проектів.

Технічні характеристики:

Тип модуля: вимірювання електричного струму
Робоча температура: від -40 °C до 85 °C
Дрейф у робочому температурному діапазоні: 100мкВ
Максимальний струм, що вимірюється: 3,2А
Точність вимірювання струму: 0,8мА
Роздільна здатність вимірювача: 12-біт
Інтерфейс: I2C
Швидкість інтерфейсу: 3,4 МГц
Максимальна напруга, що вимірюється: +-26 В
Калібрування: калібрувальний регістр
Внутрішні дані: вимірюваний струм та потужність
Фільтрація: х128 відліків
Напруга живлення: від 3В до 5В

#include <Wire.h>
#include  // You will need to download this library

Adafruit_INA219 sensor219; // Declare and instance of INA219

void setup(void)
{

  Serial.begin(9600);
  sensor219.begin();

}

void loop(void)
{
  float busVoltage = 0;
  float current = 0; // Measure in milli amps
  float power = 0;

  busVoltage = sensor219.getBusVoltage_V();
  current = sensor219.getCurrent_mA();
  power = busVoltage * (current/1000); // Calculate the Power


  Serial.print("Bus Voltage:   ");
  Serial.print(busVoltage);
  Serial.println(" V");

  Serial.print("Current:       ");
  Serial.print(current);
  Serial.println(" mA");

  Serial.print("Power:         ");
  Serial.print(power);
  Serial.println(" W");

  Serial.println("");

  delay(2000);
}
