Код: 24735

Модуль драйвера 4-канальний MOS ШІМ 3-20V 10A

Ціна за 1 шт.

194.30 грн

В
                                                                    наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (10 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

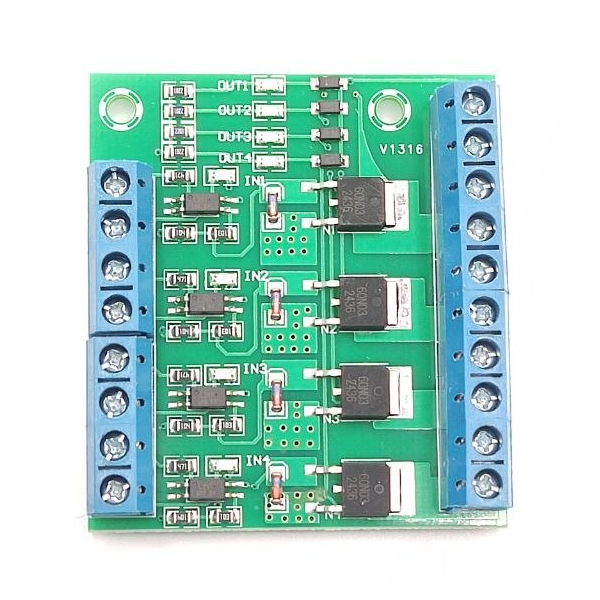

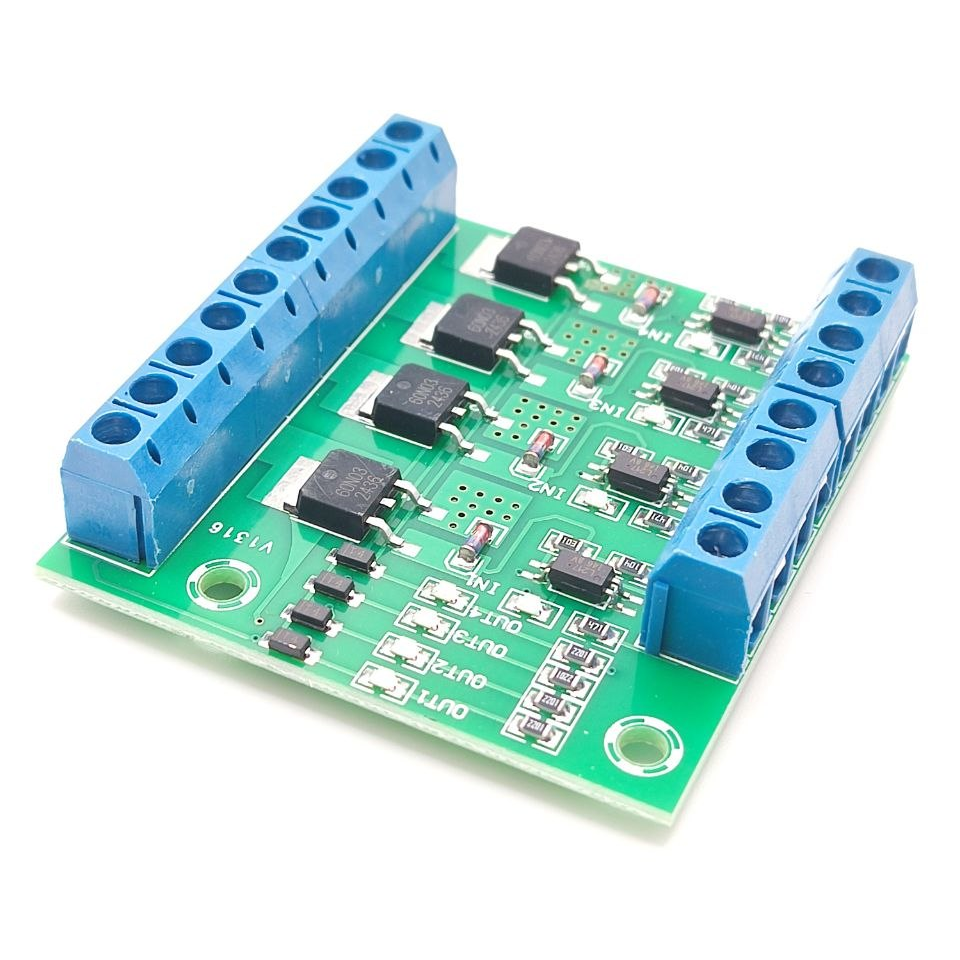

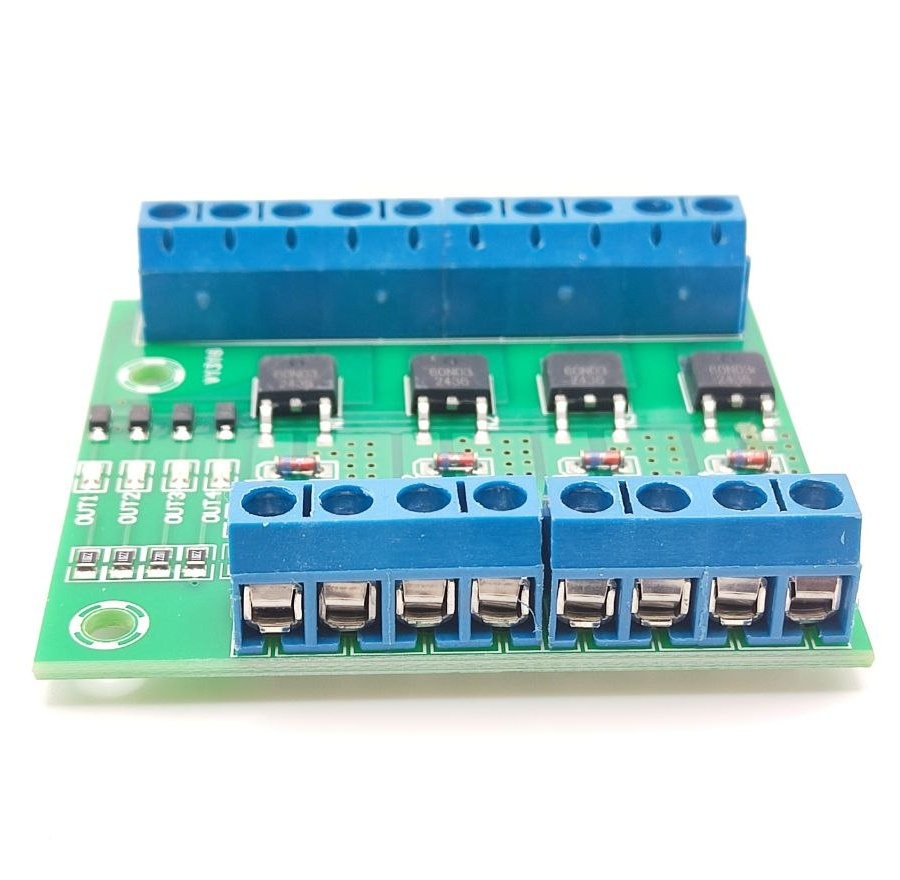

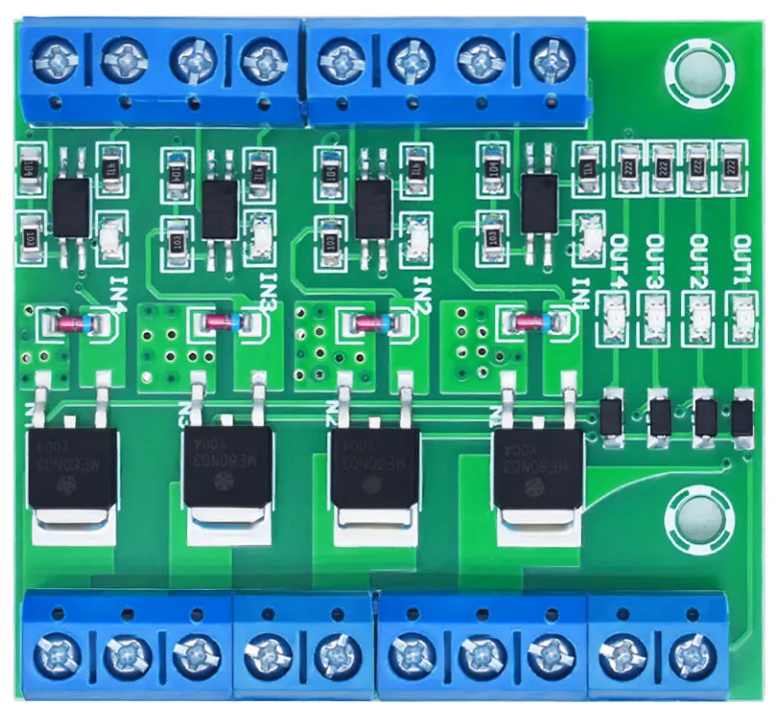

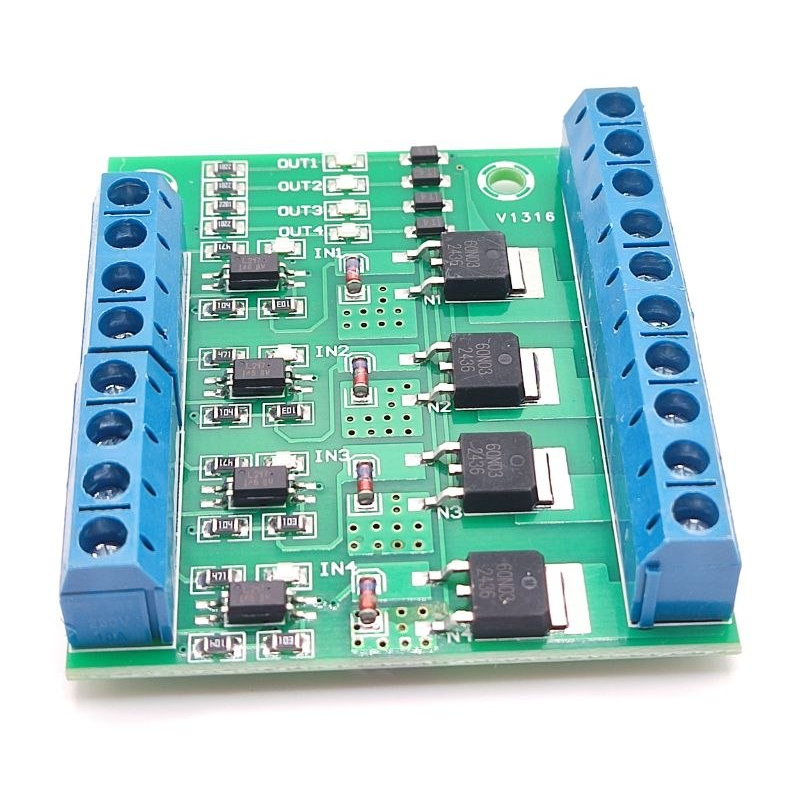

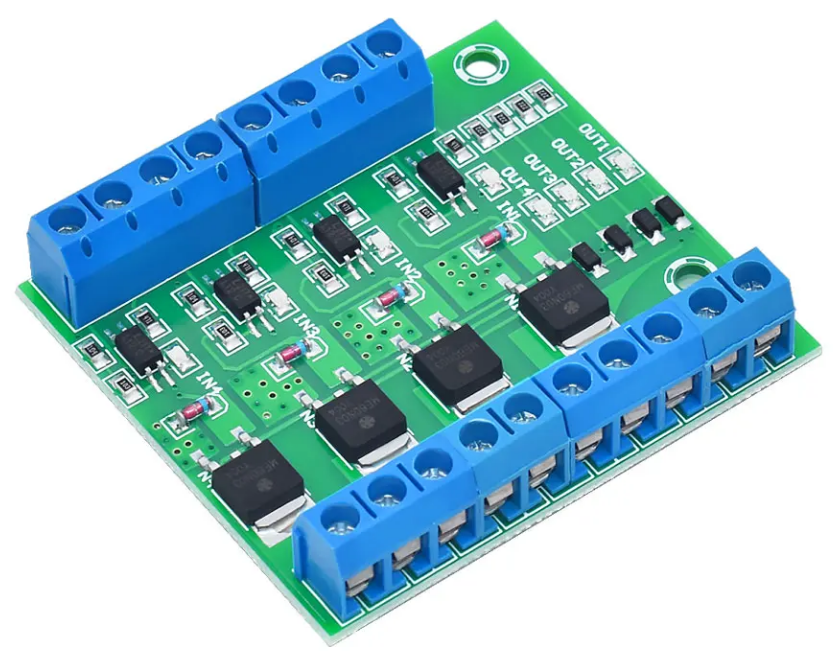

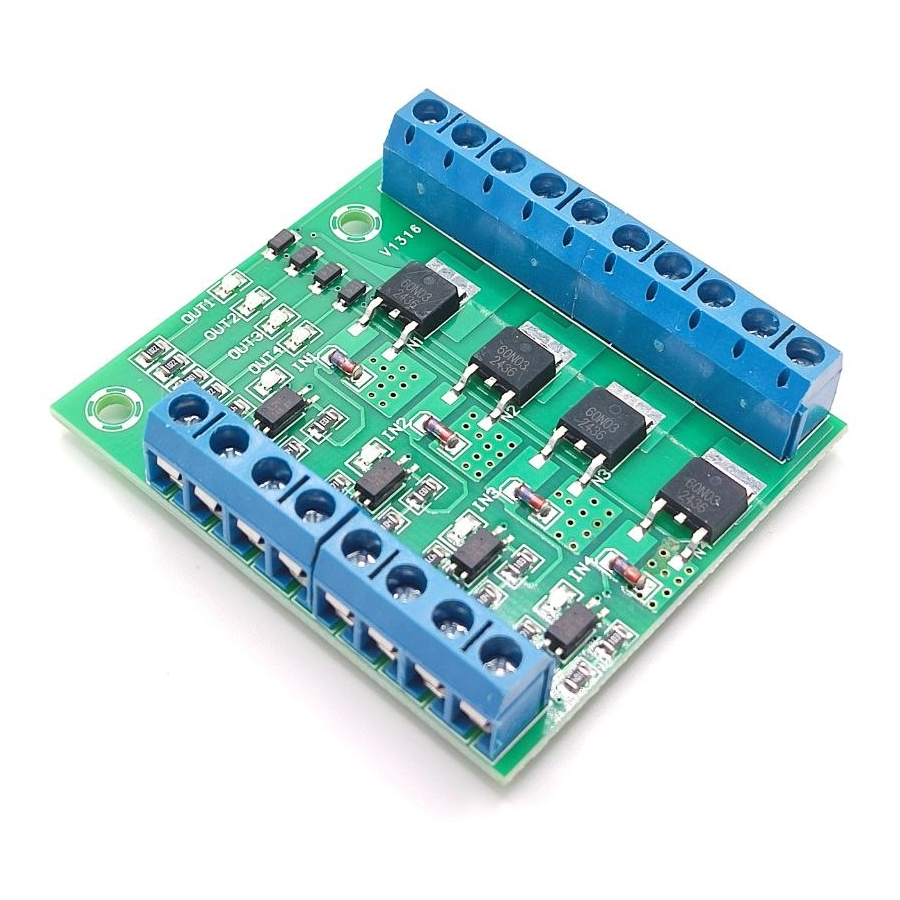

Модуль драйвера 4-канальний MOS ШІМ 3-20V 10A

Модуль драйвера 4-канальний MOS ШІМ 3–20V 10A — це потужний керуючий модуль на базі MOSFET з оптронною розв’язкою, призначений для керування навантаженням за допомогою ШІМ-сигналу. Забезпечує безпечне та стабільне керування двигунами, світлодіодами та іншими потужними DC-пристроями.

Особливості

🔹 Повна оптронна (гальванічна) розв’язка між входом та виходом забезпечує захист керуючої електроніки (Arduino, PLC, MCU) від перешкод, стрибків напруги та високих струмів
🔹 Чотири незалежні канали керування дозволяють одночасно працювати з декількома навантаженнями, кожен канал підтримує струм до 10А
🔹 Підтримка ШІМ-сигналу (PWM) забезпечує точне регулювання швидкості двигунів, яскравості LED або інших параметрів навантаження
🔹 Широкий діапазон вхідної напруги керування (3–20В) забезпечує сумісність із більшістю мікроконтролерів і промислових систем
🔹 Вбудовані індикатори сигналу дозволяють візуально контролювати роботу кожного каналу

Переваги

✔ Висока потужність — до 10А на канал
✔ Безпечна робота завдяки оптоізоляції
✔ Сумісність з Arduino, ESP, PLC
✔ Точне керування через PWM
✔ Просте підключення

Застосування

✅ Керування DC двигунами
✅ Регулювання яскравості LED стрічок
✅ Керування насосами та клапанами
✅ Системи автоматизації та PLC
✅ DIY та промислові проєкти

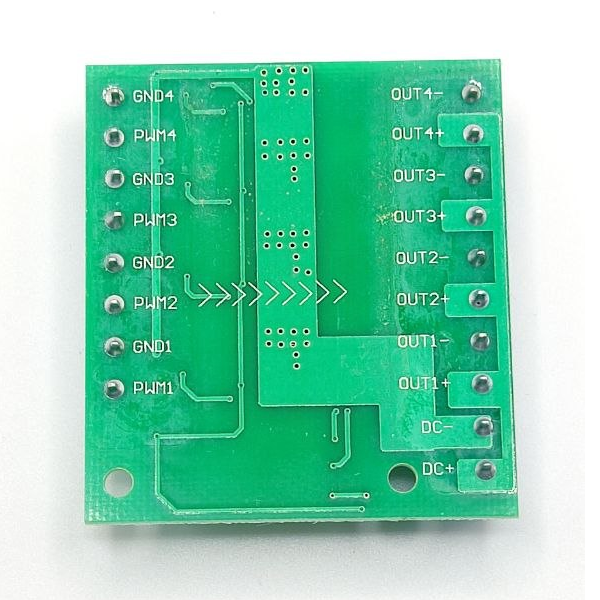

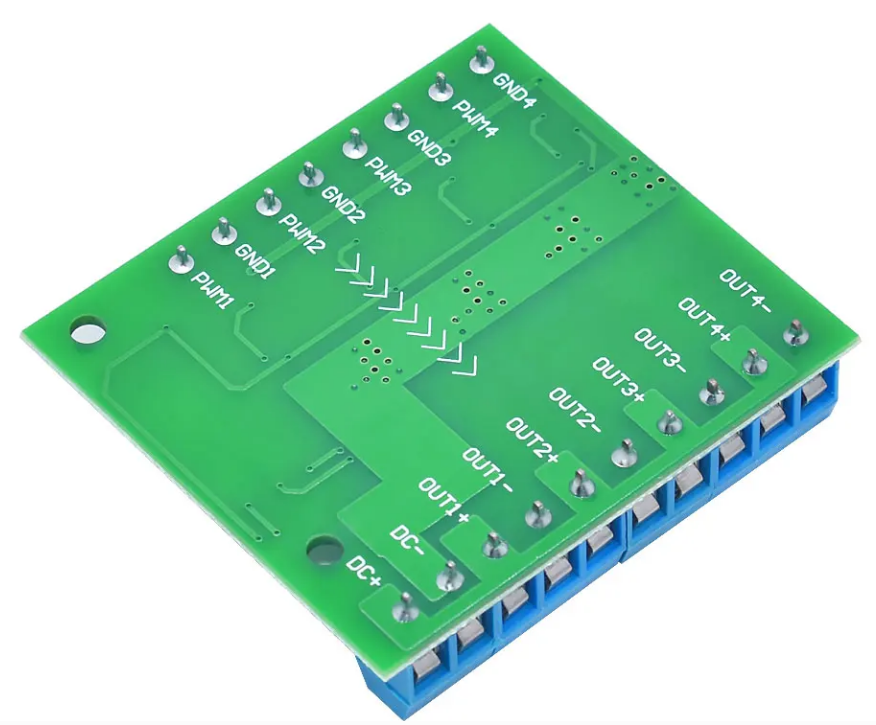

Опис інтерфейсів

🔸 PWM1–PWM4 — входи керуючого сигналу (3–20В)
🔸 GND1–GND4 — загальний мінус для кожного каналу
🔸 DC+ — плюс живлення навантаження
🔸 DC− — мінус живлення
🔸 OUT1+ / OUT1− — вихід каналу 1
🔸 OUT2+ / OUT2− — вихід каналу 2
🔸 OUT3+ / OUT3− — вихід каналу 3
🔸 OUT4+ / OUT4− — вихід каналу 4

Інструкція до використання

1️⃣ Подати живлення на клеми DC+ та DC−
2️⃣ Підключити навантаження до відповідних виходів OUT+/OUT−
3️⃣ Підключити керуючі сигнали PWM до входів PWM1–PWM4
4️⃣ З’єднати GND контролера з GND модуля
5️⃣ Подати сигнал для керування навантаженням

Заходи безпеки

⚠️ Не перевищувати струм 10А на канал
⚠️ Забезпечити достатнє охолодження при великих навантаженнях
⚠️ Дотримуватись полярності підключення
⚠️ Використовувати відповідні провідники для високого струму

Технічні характеристики

⚙️ Модель: YYNMOS-4
⚙️ Кількість каналів: 4
⚙️ Вхідна напруга сигналу: 3–20 В
⚙️ Робоча напруга навантаження: 3.7–27 В DC
⚙️ Максимальний струм: до 10 А на канал
⚙️ Частота PWM: до 1 кГц
⚙️ Робоча температура: −40…+85 °C
⚙️ Тип ізоляції: оптронна
⚙️ Індикація: світлодіоди стану каналів
