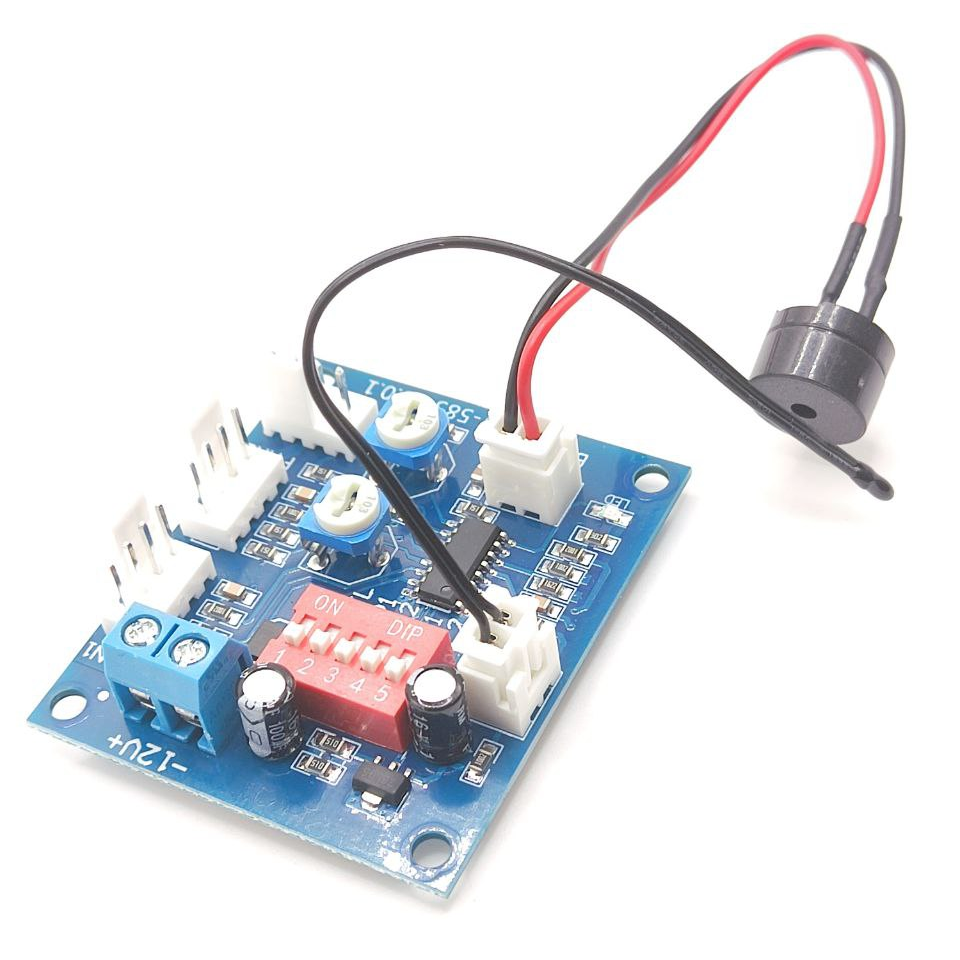

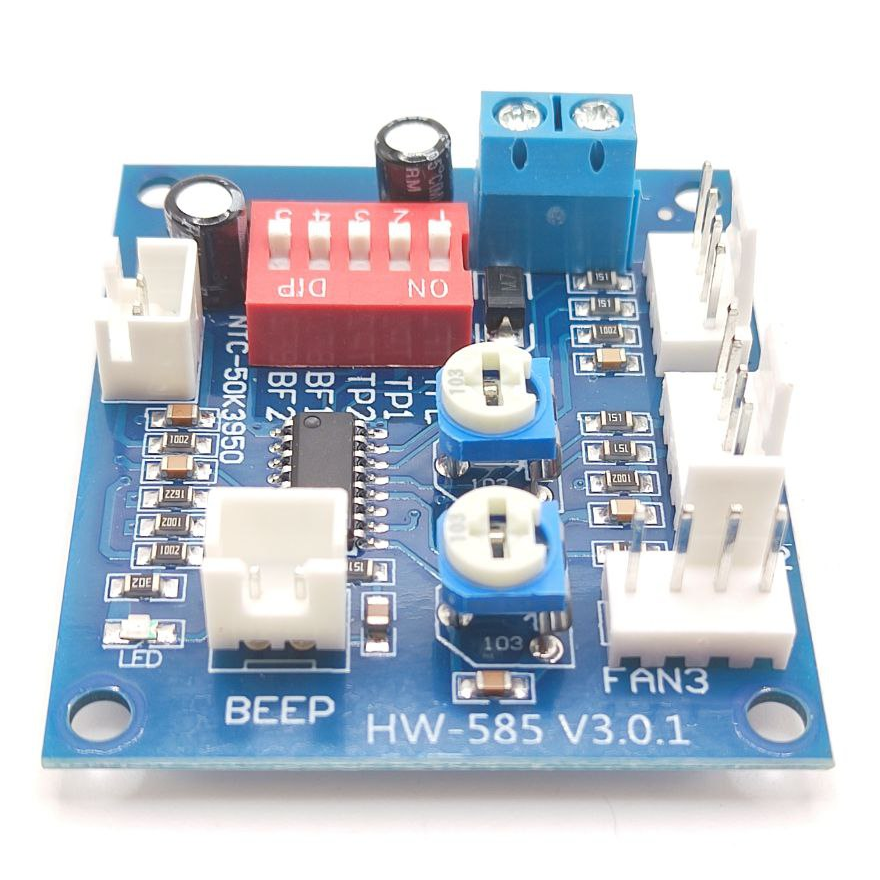

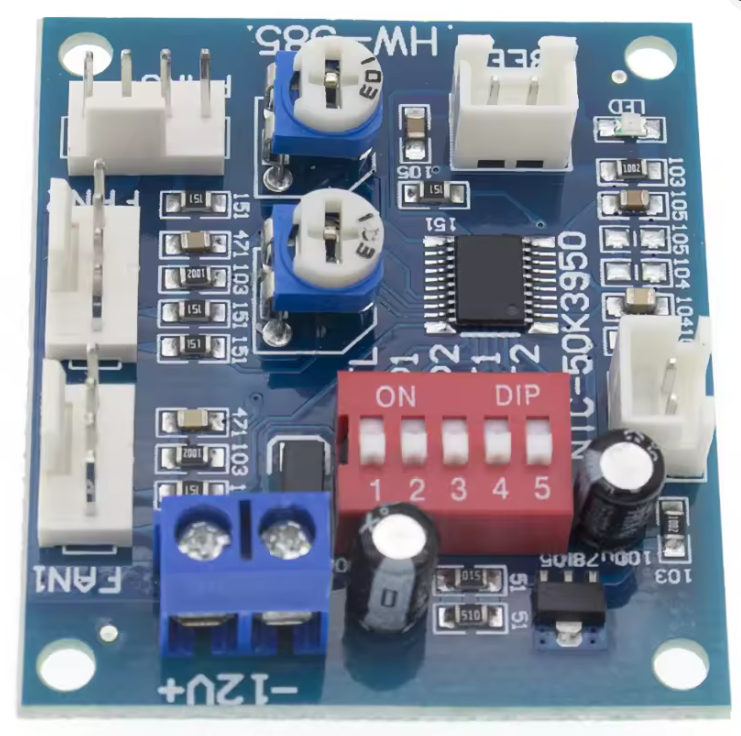

ШІМ регулятор HW-585 обертів вентилятора 12В 5A

Модуль керування швидкістю кулера DC 12V 5A PWM – це універсальний контролер, призначений для автоматичного або ручного регулювання швидкості обертання кулерів у комп’ютерах, серверних блоках живлення, системах охолодження 3D-принтерів та іншого обладнання. Завдяки підтримці температурного зонування і функції сигналізації зупинки кулера, модуль забезпечує ефективний контроль температури і захист від перегріву.

Особливості:
🔹 Підтримка всіх 12V кулерів з максимальною силою струму до 5A на канал і до 9A по шині.
🔹 Вихід синхронного випрямляча для високої ефективності, навіть при великому струмі не потребує додаткового радіатора.
🔹 Можливість паралельного підключення декількох кулерів (загальний струм ≤ 5A).
🔹 Автоматичне керування швидкістю обертання кулерів залежно від температури або ручне керування.
🔹 Чотири температурні зони для налаштування швидкості обертання кулерів, що дозволяє адаптувати систему під різні умови роботи.
🔹 Підтримка функції моніторингу кулера та сигналізації його зупинки (звукова та світлова).
🔹 Мінімальний рівень PWM для каналу FAN1 можна перемикати (20% або 40%) для гнучкості налаштування.
🔹 Компактний розмір, простий монтаж та зручність інтеграції у різні пристрої.

Переваги:
✔ Плавне керування швидкістю кулерів без стрибків і шумів.
✔ Захист системи від перегріву завдяки температурним датчикам.
✔ Звукова сигналізація зупинки кулера для своєчасного реагування.
✔ Підтримка одночасного підключення декількох кулерів.
✔ Простота налаштування DIP-перемикачами без потреби програмування.

Застосування:
✅ Системи охолодження ПК та серверів.
✅ Охолодження блоків живлення та підсилювачів.
✅ Контроль температури у корпусах 3D-принтерів.
✅ Автоматизовані шафи з електронікою та контролерами.

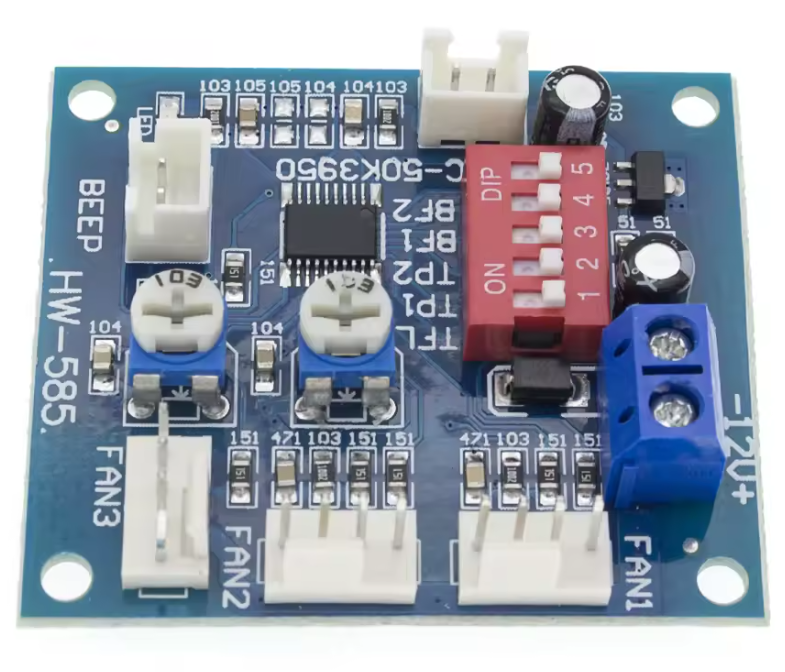

Опис інтерфейсів:
🔸 Вхід живлення – DC 12V.
🔸 Виходи FAN1, FAN2, FAN3 – PWM-керовані канали для підключення кулерів.
🔸 Датчик температури – підключається до відповідного роз’єму.
🔸 Бузер – підключається до відповідного роз’єму.

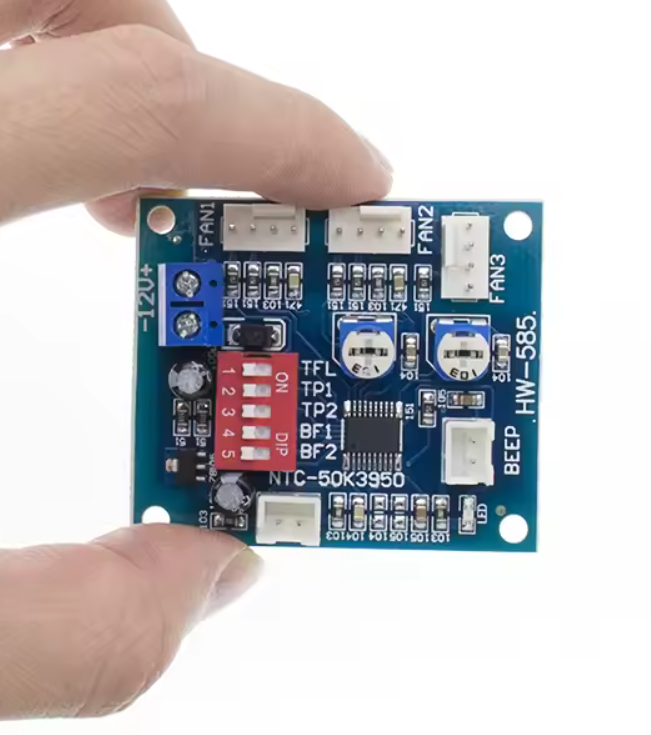

🔸 DIP-перемикачі TFL, TP1, TP2, BF1, BF2 – для налаштування режимів роботи.

Інструкція до використання
1️⃣ Підключіть джерело живлення 12V до входу модуля.
2️⃣ Підключіть кулери до виходів FAN1, FAN2, FAN3.
3️⃣ Встановіть температурний датчик у потрібній точці системи.
4️⃣ Налаштуйте DIP-перемикачі:

TFL – мінімальний PWM FAN1 (ON = 40%, OFF = 20%).
TP1, TP2 – вибір температурної зони (див. таблицю нижче).
BF1, BF2 – активація звукової сигналізації для FAN1 і FAN2.

5️⃣ Увімкніть живлення, перевірте коректність роботи кулерів та системи сигналізації.

Заходи безпеки
⚠️ Не перевищуйте максимальний струм 5A на канал.
⚠️ Стежте, щоб загальний струм по шині не перевищував 9A.
⚠️ Використовуйте температурний датчик відповідно до специфікації (50K B=3950).
⚠️ Забезпечте вільний потік повітря для кулерів.
⚠️ Не використовуйте у вологому середовищі.

Технічні характеристики:
⚙️ Робоча напруга: DC 12V
⚙️ Максимальний струм навантаження: 5A на вихід, до 9A сумарно
⚙️ Діапазон PWM виходів: FAN1 – 20–100% або 40–100% (TFL=ON), FAN2/FAN3 – 10–100%
⚙️ Параметри датчика температури: 50K B=3950
⚙️ Похибка температурних зон: 3–5%
⚙️ Мінімальна швидкість для спрацьовування сигналізації: 700–800 об/хв

Таблиця температурних зон (TP1, TP2):

TP1	TP2	Температура прискорення	Температура повної швидкості
OFF	OFF	35°C	45°C
ON	OFF	40°C	55°C
OFF	ON	50°C	70°C
ON	ON	60°C	90°C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

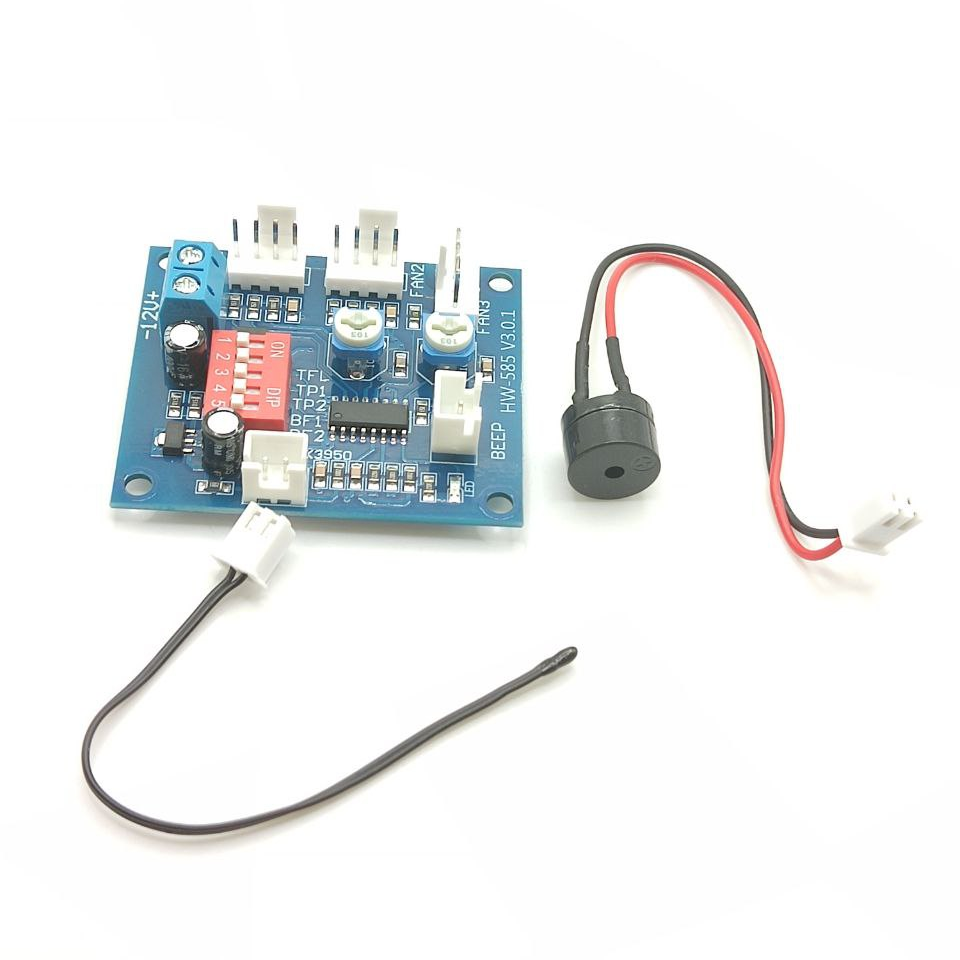

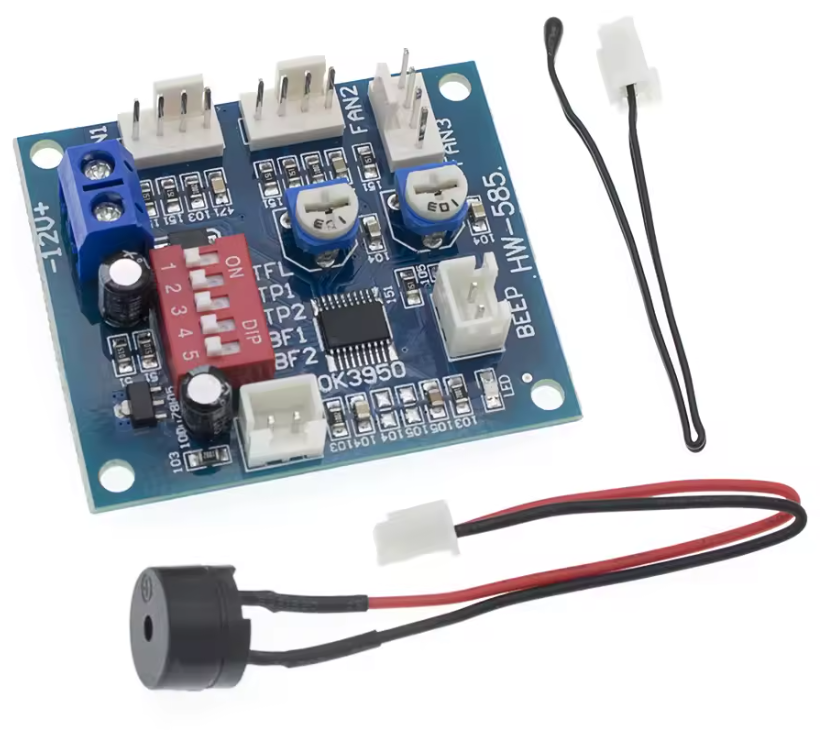

Комплектація:
📦 Модуль керування швидкістю кулера – 1 шт.
📦 Датчик температури – 1 шт.
📦 Бузер – 1 шт.

Модуль забезпечує надійний контроль за температурою та швидкістю обертання кулерів у різних пристроях. Простота інтеграції та можливість автоматичного або ручного керування роблять його універсальним рішенням для захисту електроніки від перегріву та оптимізації охолодження.
