Код: 24618

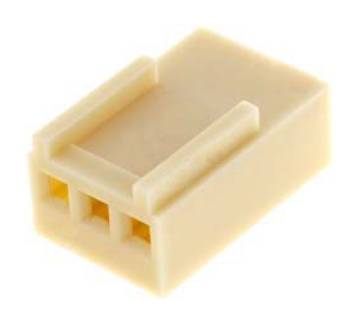

Роз`єм HU-03 NS25-G3, 3pin, 2.54mm
Ціна за 1 шт.
1.00
грн
В
наявності 479
шт.
Оптом і в роздріб
Оптові ціни
Опис
Роз`єм HU-03 NS25-G3, 3pin, 2.54mm
Роз'єм HU-03 NS25-G3, 3pin, 2.54mm — це компактне та надійне роз’ємне гніздо для монтажу на кабель, призначене для створення рознімних з’єднань у низьковольтних електронних схемах. Використовується разом із контактами HU NS25, які придбаються окремо. Завдяки якісним матеріалам і стандартному кроку 2,54 мм роз’єм підходить для більшості плат, модулів та джгутів проводів.
Особливості
🔹 Гніздо на 3 контакти, сумісне з широким спектром електронних модулів і контролерів.
🔹 Використовується з окремими контактами HU NS25, що забезпечують надійне підключення до багатожильних або одножильних кабелів.
🔹 Корпус виготовлений із нейлону 66, посиленого скловолокном, з класом пожежостійкості UL94V-0 — це гарантує високу міцність, стабільність форми та безпечну експлуатацію.
🔹 Компактний стандартний крок 2,54 мм дозволяє використовувати роз’єм у щільно компонованих пристроях.
🔹 Підтримує кабелі перерізом 22–30 AWG (0,05–0,33 мм²), що робить його універсальним для більшості сигнальних підключень.
🔹 Підходить для струмів до 3 A на контакт та напруги до 250 В AC/DC, що дозволяє застосовувати роз’єм у широкому спектрі електроніки.
🔹 Контакти (термінали) продаються окремо, що дозволяє підбирати оптимальні рішення під конкретні задачі.
Переваги
✔ Висока механічна міцність та довговічність.
✔ Низький опір контактів — не більше 0,02 Ом.
✔ Стійкість до нагріву та перепадів температур.
✔ Надіжна фіксація провідників після обтискання.
✔ Універсальність використання завдяки стандартному кроку 2,54 мм.
Застосування
✅ Підключення датчиків та модулів до контролерів.
✅ Створення кабельних джгутів.
✅ Ремонт та виробництво електронних пристроїв.
✅ Підключення низьковольтних ліній живлення та сигналів.
✅ Використання в макетуванні та прототипуванні.
Опис інтерфейсів
🔸 3 контакти гнізда, призначених для обтискних контактів HU NS25.
🔸 Крок між контактами — 2,54 мм, стандарт для макетних плат та модулів.
🔸 Монтаж — на кабель, через обтискання або запресовку окремих контактів.
Інструкція до використання
1️⃣ Візьміть відповідні контакти HU NS25 (купуються окремо).
2️⃣ Обтисніть контакти на проводах перетином 22–30 AWG.
3️⃣ Вставте обтиснуті контакти у гніздо до характерного фіксування.
4️⃣ Підключіть гніздо до відповідного штирьового роз’єму або плати.
5️⃣ Переконайтеся у надійності з’єднання перед подачею живлення.
Заходи безпеки
⚠️ Не перевищуйте граничний струм 3 A на контакт.
⚠️ Уникайте потрапляння вологи на роз’єм.
⚠️ Використовуйте кабелі рекомендованого перетину.
⚠️ Переконайтеся у правильному обтисканні контактів.
Технічні характеристики
⚙️ Кількість контактів: 3
⚙️ Крок: 2,54 мм
⚙️ Матеріал ізолятора: нейлон 66, UL94V-0
⚙️ Матеріал контактів: фосфорна бронза, покрита оловом
⚙️ Граничний струм: 3 A на контакт
⚙️ Робоча/номінальна напруга: 250 В AC/DC
⚙️ Напруга пробою: 1000 В AC (1 хв)
⚙️ Опір ізоляції: ≥1000 МОм
⚙️ Опір контакту: ≤0,02 Ом
⚙️ Перетин кабелю: 22–30 AWG (0,05–0,33 мм²)
⚙️ Діапазон температур: –25…+85 °C
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Гніздо HU-03 NS25-G3 — 1 шт (контакти HU NS25 — не входять у комплект, придбаються окремо)
Даний роз’єм є надійним рішенням для створення компактних та міцних кабельних з’єднань у різноманітних електронних пристроях.
