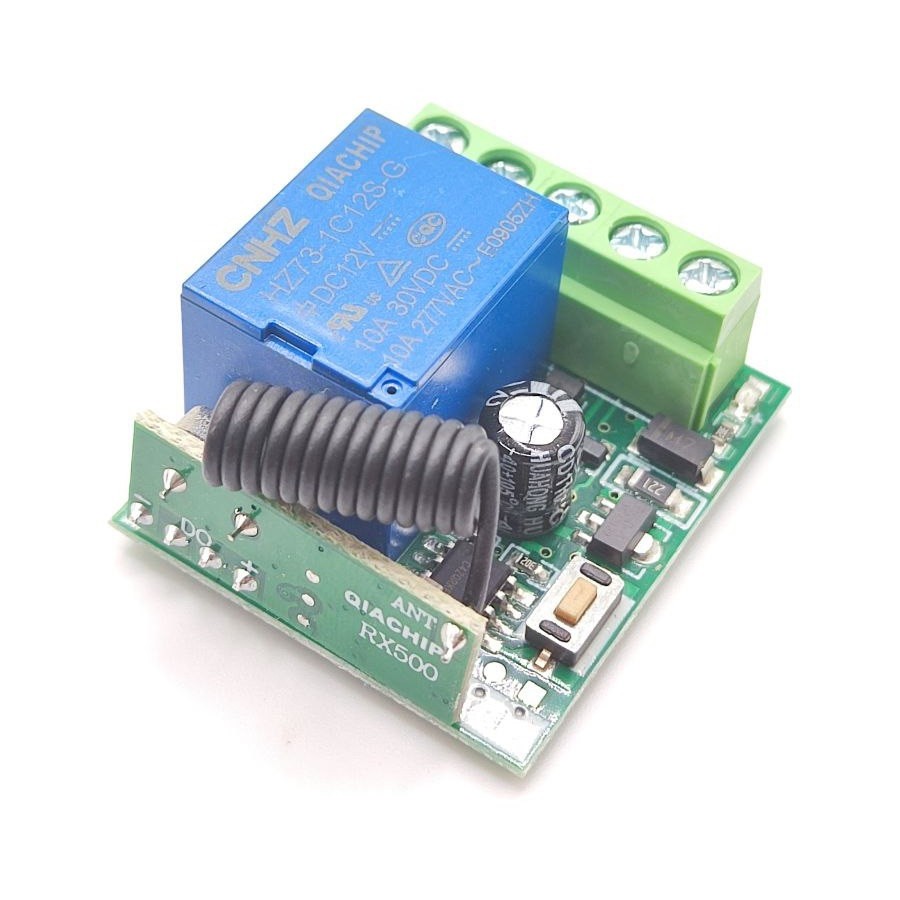

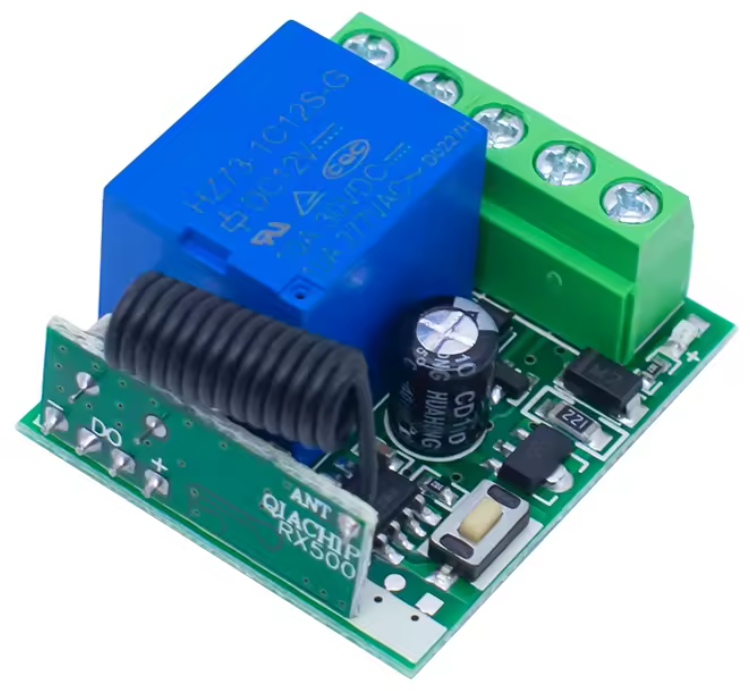

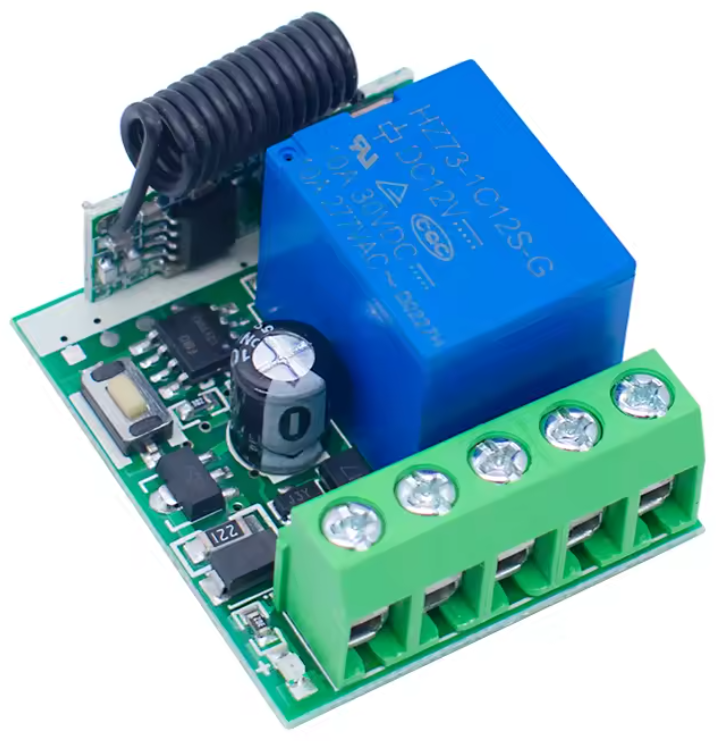

Компактний модуль управління з потужним реле та радіокеруванням на частоті 433 МГц. Ідеально підходить для дистанційного керування воротами, ролетами, освітленням, насосами тощо. Підтримує 4 режими роботи: імпульсний, фіксація, перемикання та затримка (5–20 сек). Легке навчання до 20 пультів. Оптимальне рішення для автоматизації будинку, майстерні або офісу.
Особливості
🔹 Потужне універсальне реле
Модуль оснащений реле на 10А, яке підходить як для постійного, так і для змінного струму. Дає змогу керувати різними пристроями: освітленням, вентиляторами, моторами, насосами тощо.
🔹 Надійний та далекий сигнал
Працює на частоті 433 МГц з модуляцією ASK — це забезпечує стабільний сигнал навіть у середовищі з перешкодами. Приймач має чутливість понад 97 дБм.
🔹 Пам'ять до 20 пультів
Дає змогу підключити до 20 пультів — зручно для колективного користування або багатозонного керування.
🔹 4 режими роботи
✅ Імпульсний — утримання кнопки вмикає реле, відпускання — вимикає
✅ Самофіксація — натискання вмикає, наступне — вимикає
✅ Перемикання — кнопка A вмикає, кнопка B вимикає
✅ Затримка — реле вимикається автоматично через 5/10/15/20 сек
🔹 Просте навчання
Налаштування відбувається за допомогою однієї кнопки KEY. Натисніть потрібну кількість разів відповідно до режиму, натисніть кнопку пульта — і модуль запам’ятає команду.
🔹 Живлення 12 V DC
Працює від джерел 12 В DC – можна використовувати зі стандартними блоками живлення та батареями.
🔹 Мініатюрні розміри
Компактні габарити 35×30×20 мм зручні для встановлення в невеликий корпус (41.5×40.5×25.5 мм) та DIY-проєктах.
Переваги
✔ Потужне реле 10A до 250В
✔ Підтримка до 20 пультів
✔ Просте налаштування
✔ 4 режими роботи
✔ Надійний зв’язок 433 МГц
✔ Компактність
✔ Стандартне живлення DC 12В
✔ Мікроконтролерне декодування сигналу
Застосування
✅ Керування гаражними воротами
✅ Увімкнення/вимкнення освітлення
✅ Автоматизація жалюзі, шлагбаумів
✅ Запуск насосів
✅ Проєкти Arduino, ESP, "розумний дім"
✅ DIY-автоматизація

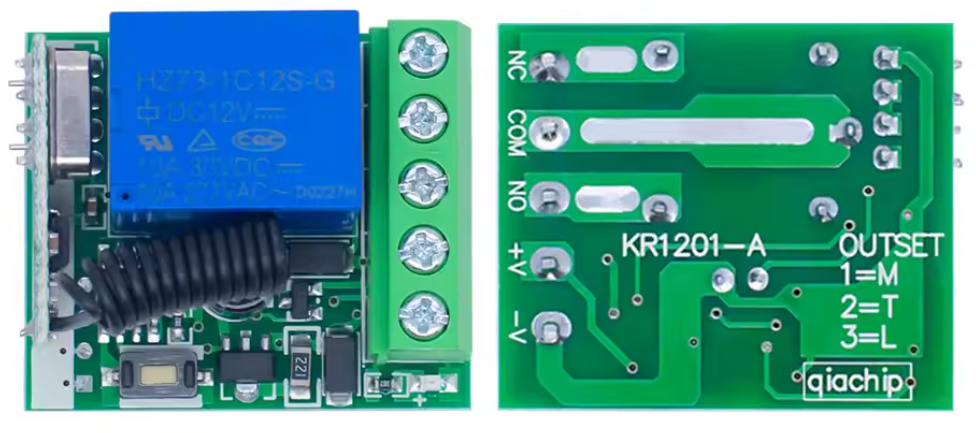

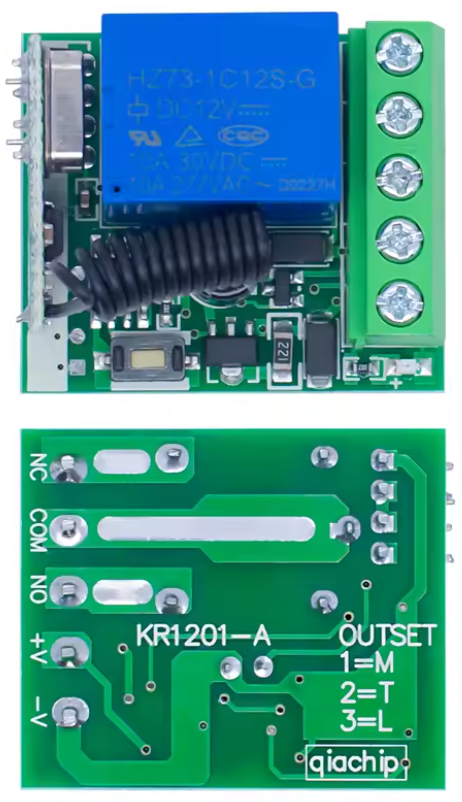

Опис інтерфейсів
🔸 VCC — живлення DC 12 В
🔸 GND — земля
🔸 KEY — кнопка навчання режимів
🔸 Реле — вихід на навантаження (NO/NC/COM)
🔸 Індикатор — статус живлення та керування
Інструкція з налаштування
📌 Перед початком:
Подайте живлення DC 12 В на VCC та GND. Підготуйте пульт на 433 МГц.
📌 Навчання пульта (режими):
1️⃣ Режим «Джог»: Натисніть KEY 1 раз → індикатор блимає 1 раз → натисніть кнопку пульта → 3 спалахи — успіх
2️⃣ Самофіксація: KEY 2 рази → індикатор блимає 2 рази → натисніть кнопку пульта → світлодіодний індикатор на платі управління блимає 3 рази → успішне зіставлення коду
3️⃣ Перемикання A/B: KEY 3 рази → блимає 3 рази → Після того, як світлодіодний індикатор загориться, натисніть кнопки A та B на пульті дистанційного керування відповідно → світлодіодний індикатор на платі керування блимає 3 рази → успішне зіставлення коду
4️⃣ Затримка 5 сек: KEY 4 рази → блимає 4 раз → світлодіодний індикатор загориться → натисніть кнопку на пульті дистанційного керування, з яким необхідно зіставити код → світлодіодний індикатор на платі управління блимає 3 рази → готово
5️⃣ Затримка 10 сек: KEY 5 разів → блимає 5 разів → світлодіодний індикатор загориться → натисніть кнопку на пульті дистанційного керування, з яким необхідно зіставити код → світлодіодний індикатор на платі управління блимає 3 рази → готово
6️⃣ Затримка 15 сек: KEY 6 разів → блимає 6 разів → світлодіодний індикатор загориться → натисніть кнопку на пульті дистанційного керування, з яким необхідно зіставити код → світлодіодний індикатор на платі управління блимає 3 рази → готово
7️⃣ Затримка 20 сек: KEY 7 разів → блимає 7 разів → світлодіодний індикатор загориться → натисніть кнопку на пульті дистанційного керування, з яким необхідно зіставити код → світлодіодний індикатор на платі керування блимає 3 рази → готово
8️⃣ Очищення всіх пультів: KEY 8 разів → всі збережені коди будуть видалені
Приклади підключення
Заходи безпеки
⚠️ Не перевищуйте максимальне навантаження реле
⚠️ Слідкуйте за відповідністю напруги живлення
⚠️ Не використовувати у вологому середовищі
⚠️ Тримати подалі від джерел сильних перешкод
⚠️ Працювати лише з пультами 433 МГц
Технічні характеристики
⚙️ Напруга живлення: DC 12 В
⚙️ Номінальний струм навантаження: до 10А
⚙️ Струм у режимі очікування: 3.6–10 мА
⚙️ Частота: 433 МГц
⚙️ Модуляція: ASK
⚙️ Чутливість: >97 дБм
⚙️ Пам’ять: до 20 пультів
⚙️ Вихід: 1 реле (NO/NC/COM)
⚙️ Діапазон температур: -20°C ~ +80°C
⚙️ Габарити плати: 35×30×20 мм
⚙️ Габарити корпусу: 41.5×40.5×25.5 мм
⚙️ Методи кодування: MCU програмне

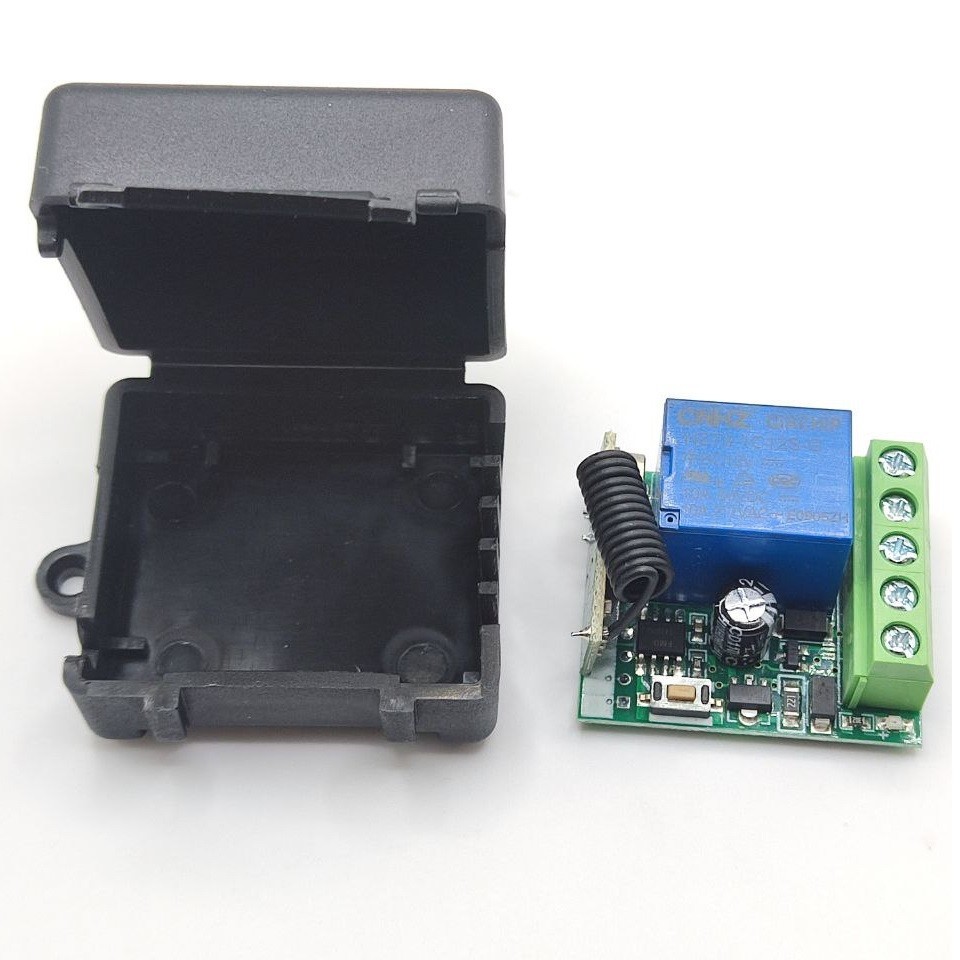

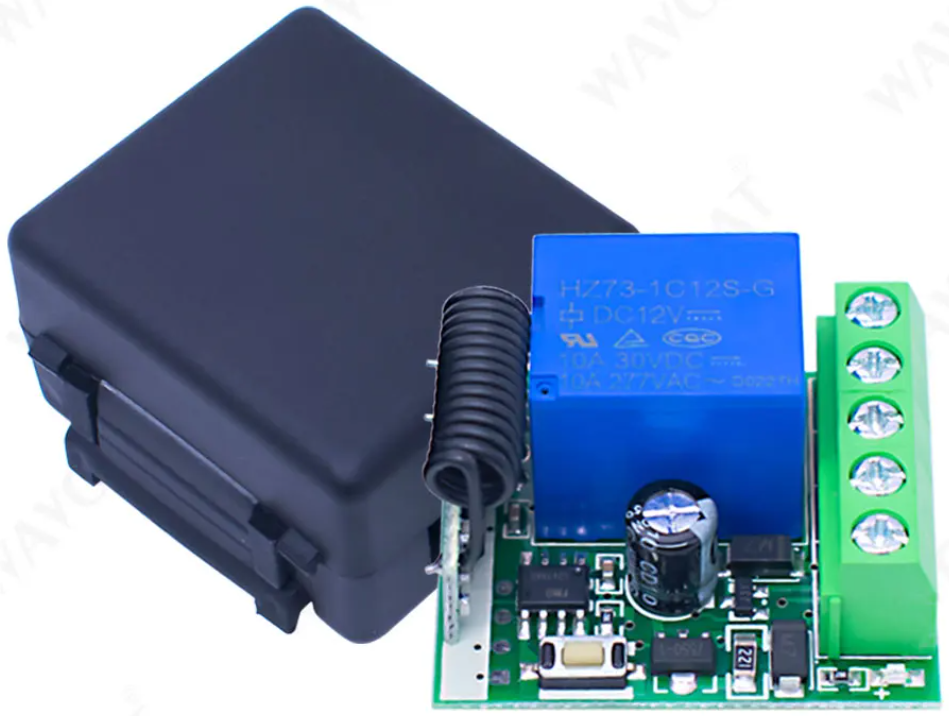

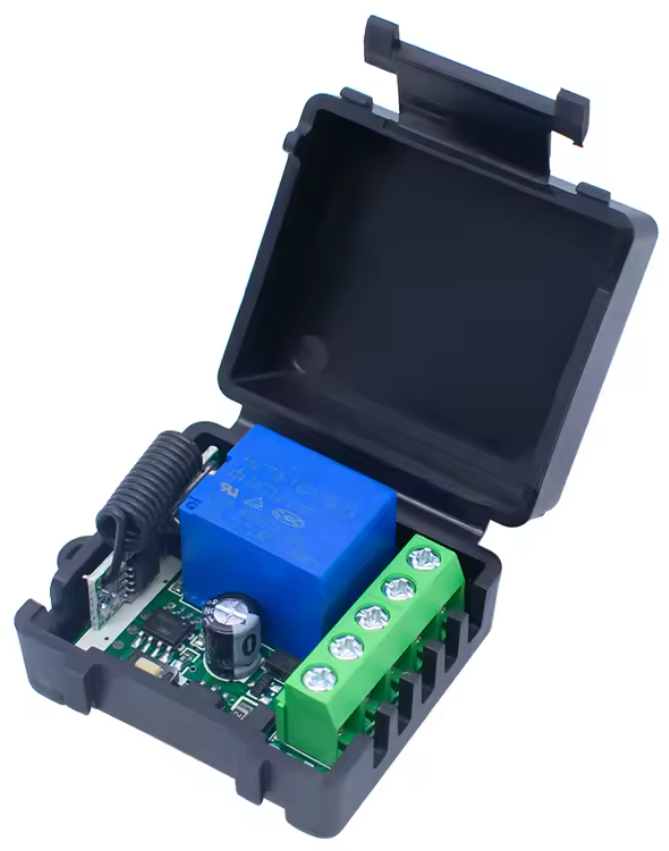

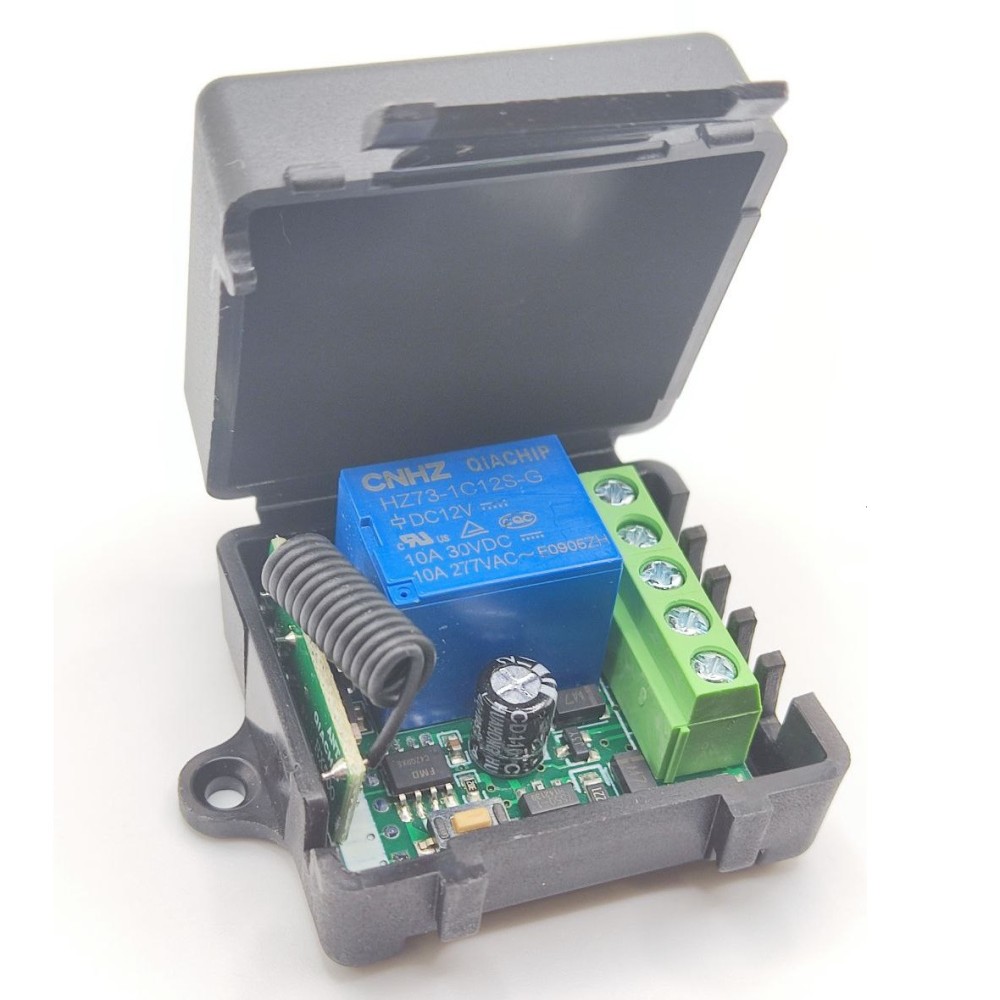

Комплектація
📦 Модуль з реле — 1 шт

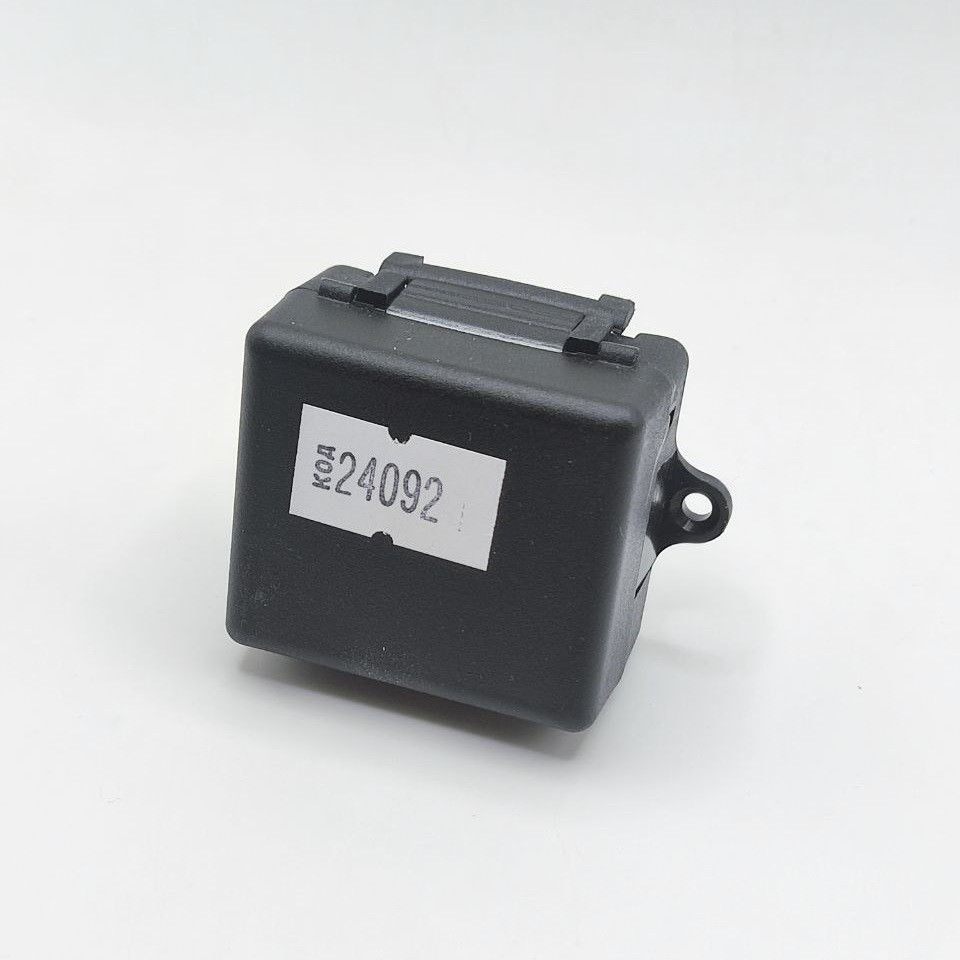

📦 Корпус для модуля — 1 шт
Цей модуль з реле і бездротовим керуванням — ідеальне рішення для автоматизації електроніки вдома або в офісі. Просте налаштування, підтримка кількох режимів і висока сумісність роблять його універсальним інструментом для DIY і професійних систем.
