Попередній підсилювач НЧ на двох мікросхемах NE5532 XH-M164

Ціна за 1 шт.

201.30 грн

В
                                                                    наявності 5
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (5 шт).

Оптом і в роздріб

Оптові ціни

179.80 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

Передпідсилювач XH-M164 NE5532P з регулюванням гучності, ВЧ, НЧ, Баси

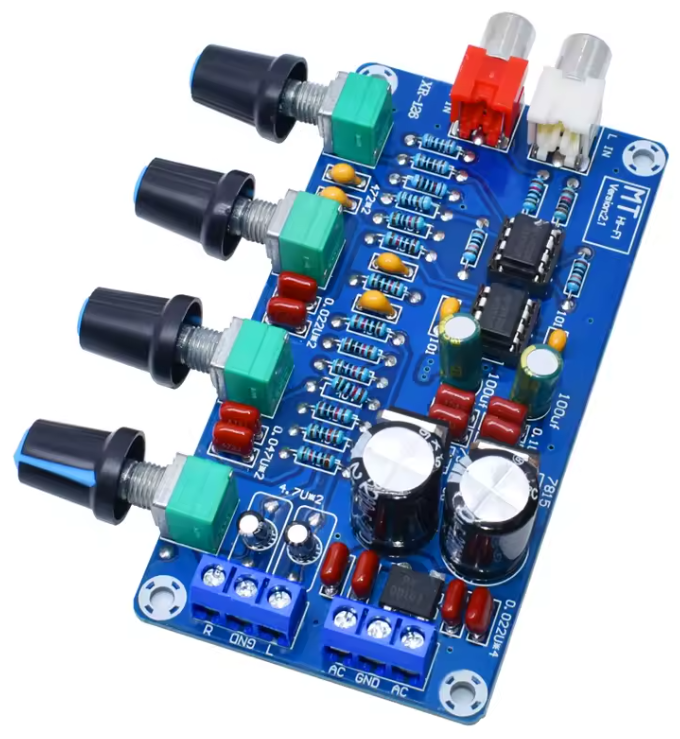

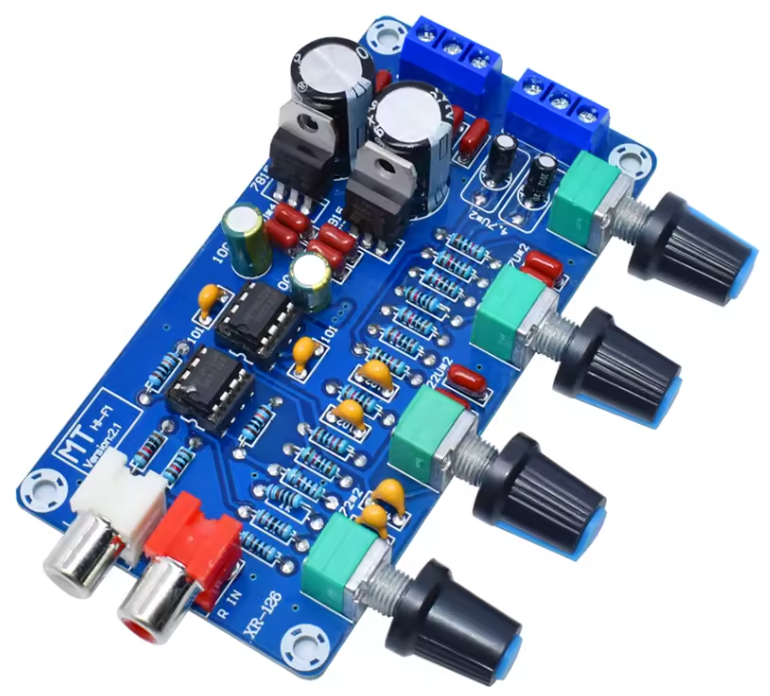

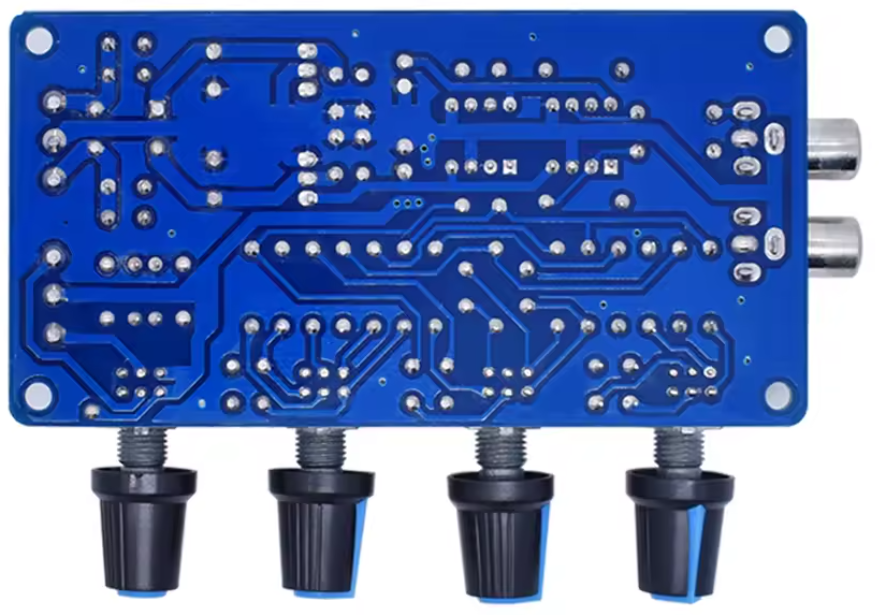

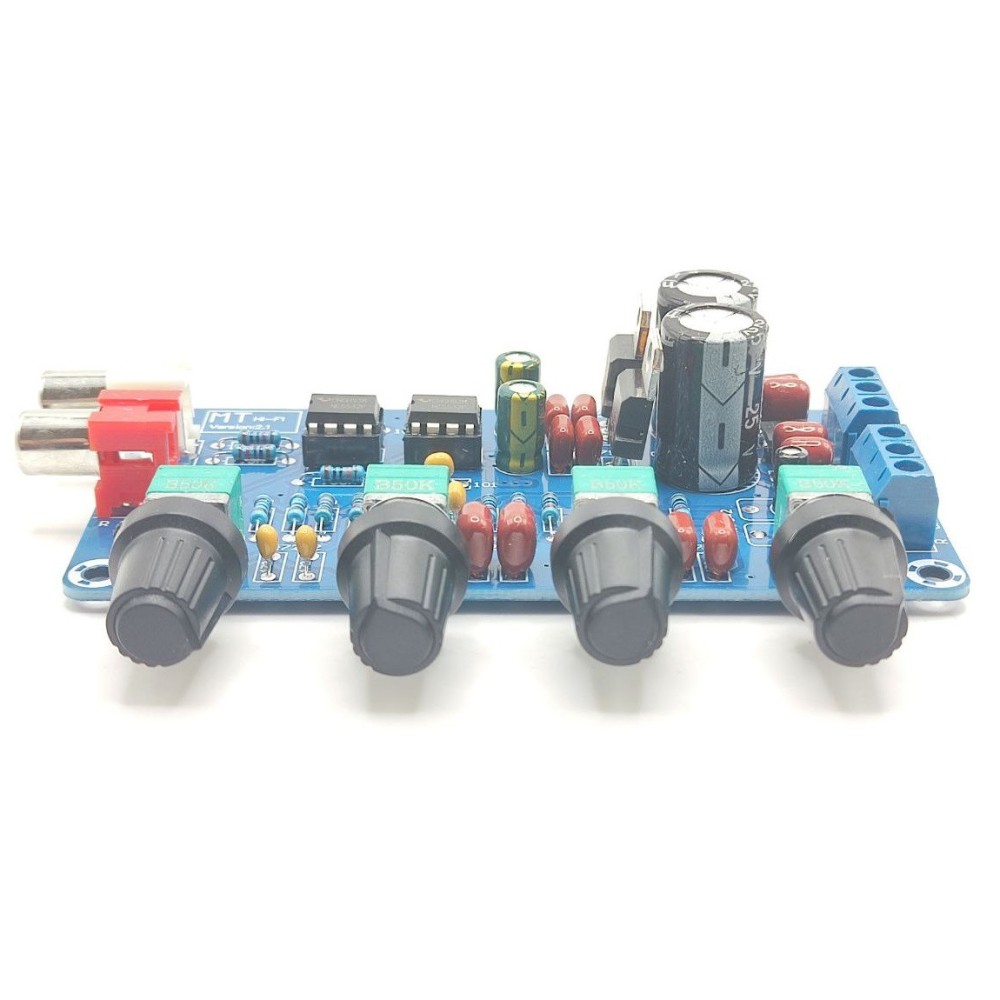

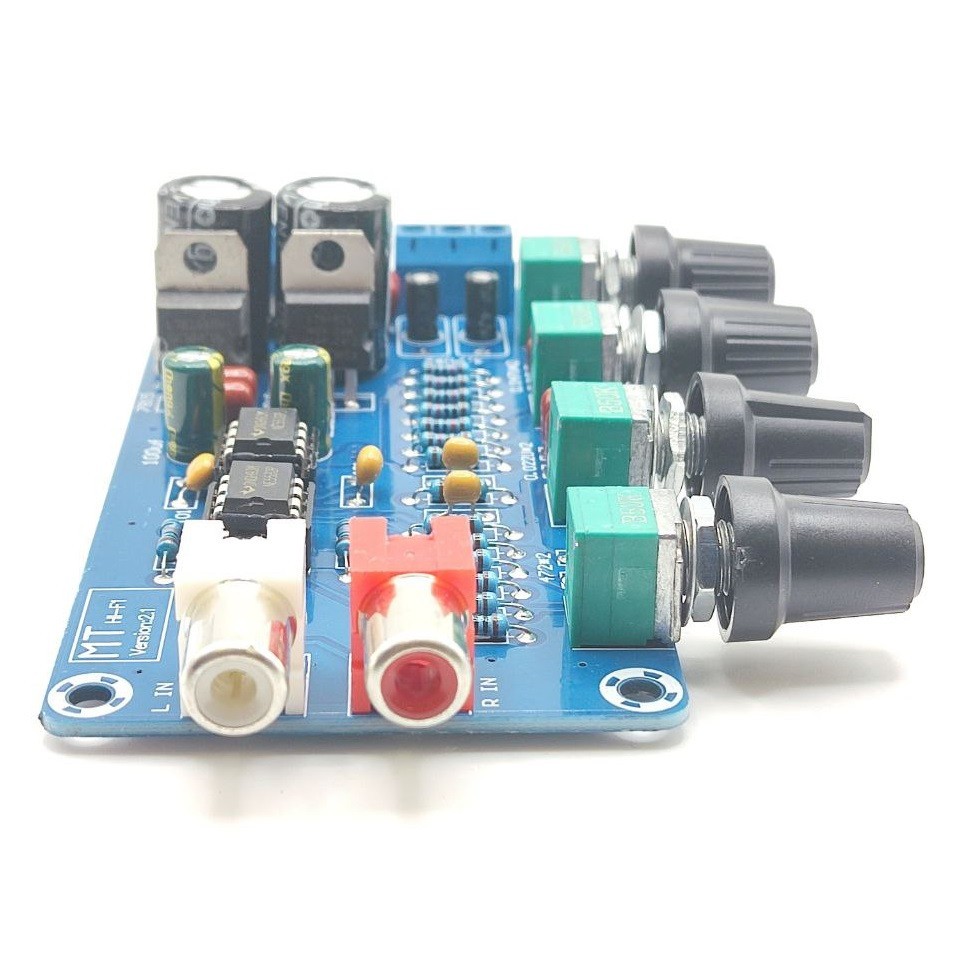

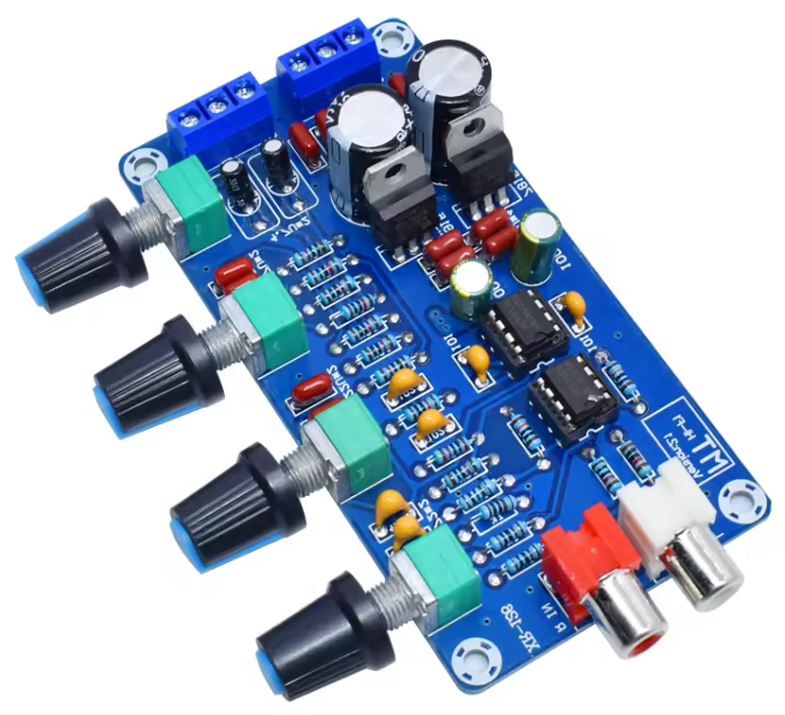

Цей модуль XH-M164 є високоякісним стерео передпідсилювачем із можливістю регулювання високих, середніх і низьких частот, а також загальної гучності. Ідеальний вибір для домашніх аудіопроєктів, модернізації аудіоапаратури або навчальних цілей у сфері звуку.

Особливості
🔹 Високоякісний передпідсилювач на базі подвійного операційного підсилювача NE5532P забезпечує низький рівень шуму та точну передачу звуку
🔹 Регулювання тембру: окремі потенціометри для високих, середніх і низьких частот дозволяють точно налаштувати звук під особисті вподобання
🔹 Загальний контроль гучності — чотириканальне управління дозволяє збалансувати рівень звуку
🔹 Операційний підсилювач у панельці — дозволяє легко замінити NE5532P на сумісний чіп
🔹 Розумне компонування плати: красива компоновка та мінімізація перешкод
🔹 Низьке енергоспоживання — всього 5 Вт
🔹 Широкий температурний діапазон — стабільна робота від –40 °C до +85 °C
🔹 Рекомендоване живлення: трансформатор з виходом ±15 В AC для стабільної роботи стабілізаторів 7815/7915
🔹 Компактний розмір — 113.5×75×25 мм ідеально для інтеграції в готові корпуси

Переваги
✔ Зручне регулювання усіх частот діапазону звуку
✔ Надійні компоненти — довговічність та стабільна робота
✔ Гнучкість у модернізації та заміні чіпів
✔ Ідеальний баланс між якістю та ціною
✔ Простота підключення — вхід RCA (тюльпан), вихід — 3-контактний пін
✔ Придатний як для постійних рішень, так і для експериментальних схем

Застосування
✅ Домашні аудіосистеми
✅ Модернізація магнітол або акустики
✅ Електронні навчальні проєкти
✅ Лабораторні аудіотести та DIY аудіо

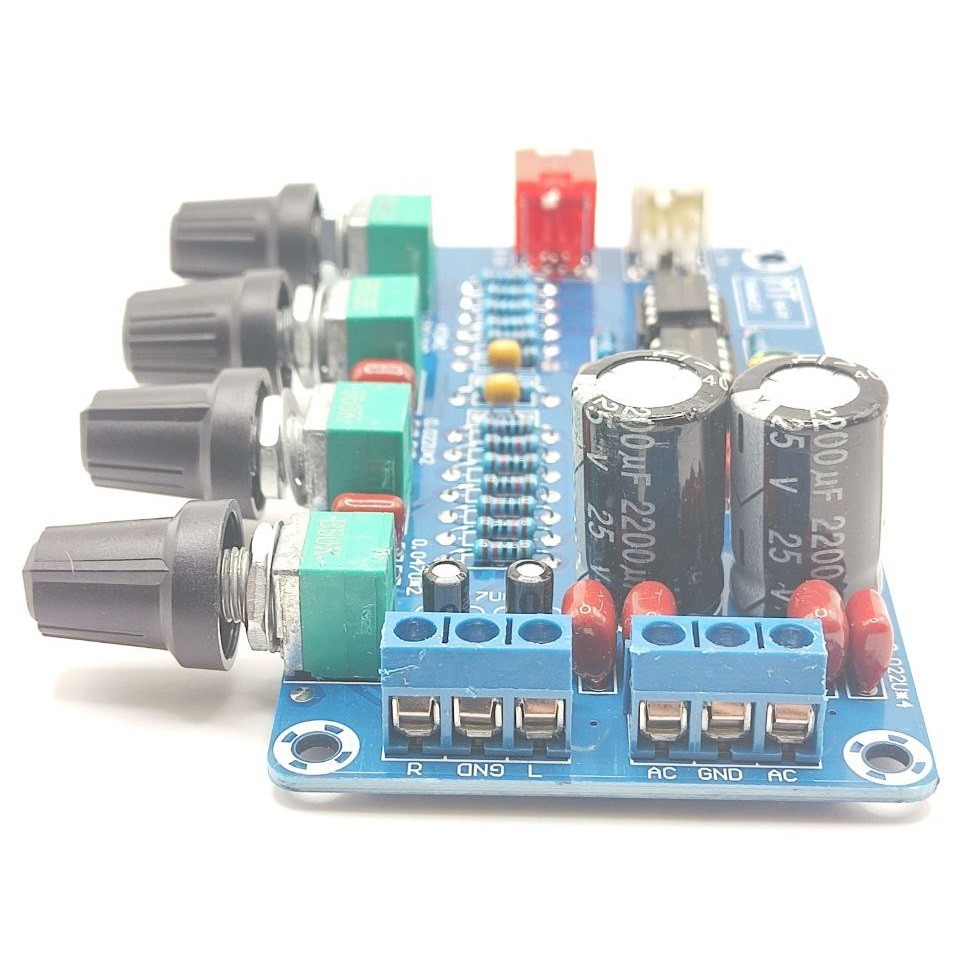

Опис інтерфейсів
🔸 Вхід живлення: змінний струм ±12 В AC (рекомендовано ±15 В) (AC/GND/AC)
🔸 Вхідний сигнал: стандартний RCA (тюльпан)
🔸 Вихід: 3-контактний пін 2.54 мм (R/GND/L)
🔸 Елементи керування: 4 потенціометри (високі, низькі, баси, гучність)
🔸 Основний чіп: NE5532P (у панельці)
🔸 Тип доріжок: двоканальний

Інструкція до використання
1️⃣ Підключіть трансформатор із виходом ±15 В AC (або 30 В AC з середньою точкою)
2️⃣ Перевірте полярність живлення перед вмиканням
3️⃣ Під’єднайте аудіовхід через RCA, вихід — на підсилювач або навантаження
4️⃣ Налаштуйте тембр (високі, середні, низькі) та гучність за допомогою потенціометрів
5️⃣ Для заміни NE5532P — обережно витягніть чіп із панельки та встановіть сумісний

Запобіжні заходи
1️⃣ Не підключайте живлення без навантаження
2️⃣ Дотримуйтесь рекомендованої напруги живлення ±15 В AC
3️⃣ Уникайте попадання вологи
4️⃣ Забезпечте достатнє охолодження у герметичних корпусах
5️⃣ Не замінюйте компоненти під напругою

Технічні характеристики
⚙️ Споживана потужність: до 5 Вт
⚙️ Живлення: змінний струм ±12 В AC ±2 В (рекомендовано ±15 В)
⚙️ Основний чіп: NE5532P
⚙️ Розміри: 105×54×25 мм (без урахування ручок)
⚙️ Монтажні отвори: 93×53 мм, гвинт M3
⚙️ Робоча температура: –40…+85 °C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

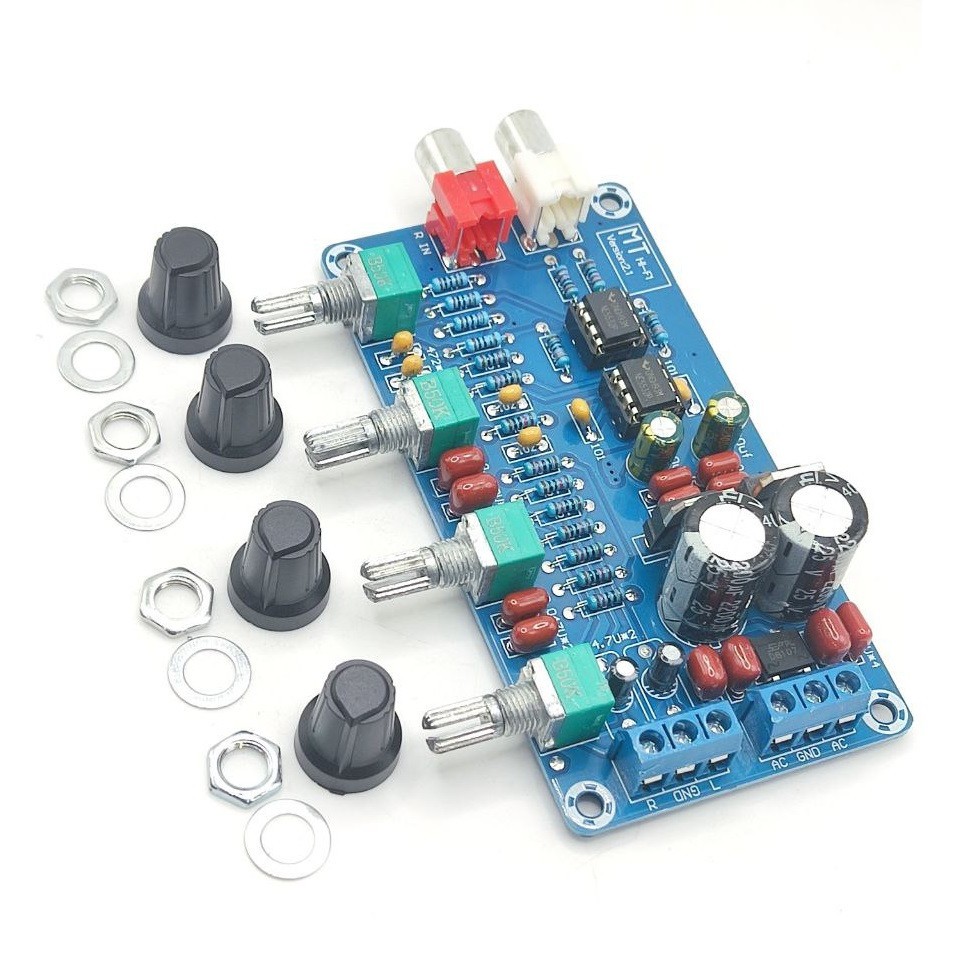

Комплектація
📦 Модуль XH-M164
📦 Ручки потенціометрів (4 шт)
📦 Гайки та шайби (по 4шт)

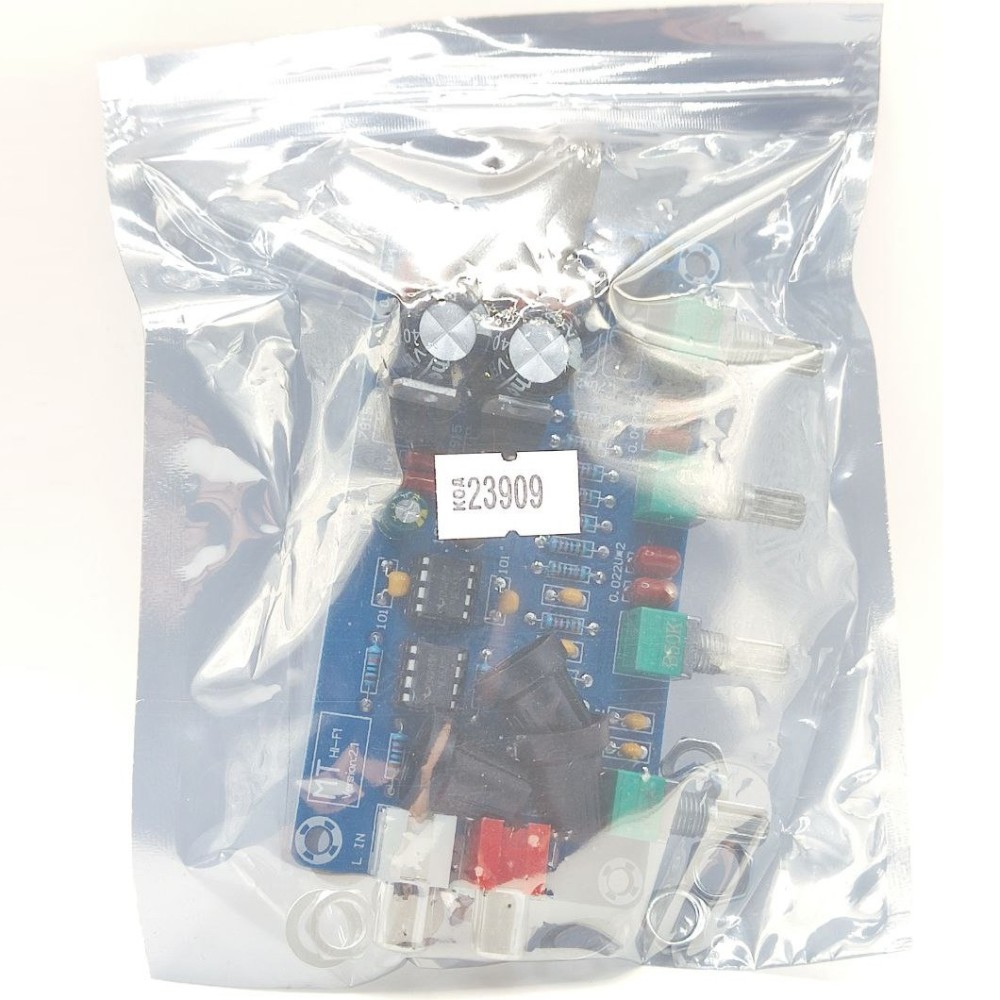

📦 Упаковка (антистатичний пакет)

Модуль XH-M164 — це ідеальне рішення для поліпшення звуку у ваших аудіопроєктах. Комбінуючи високу якість компонентів та зручність налаштування, він стане надійною основою вашої аудіосистеми.
