Опис

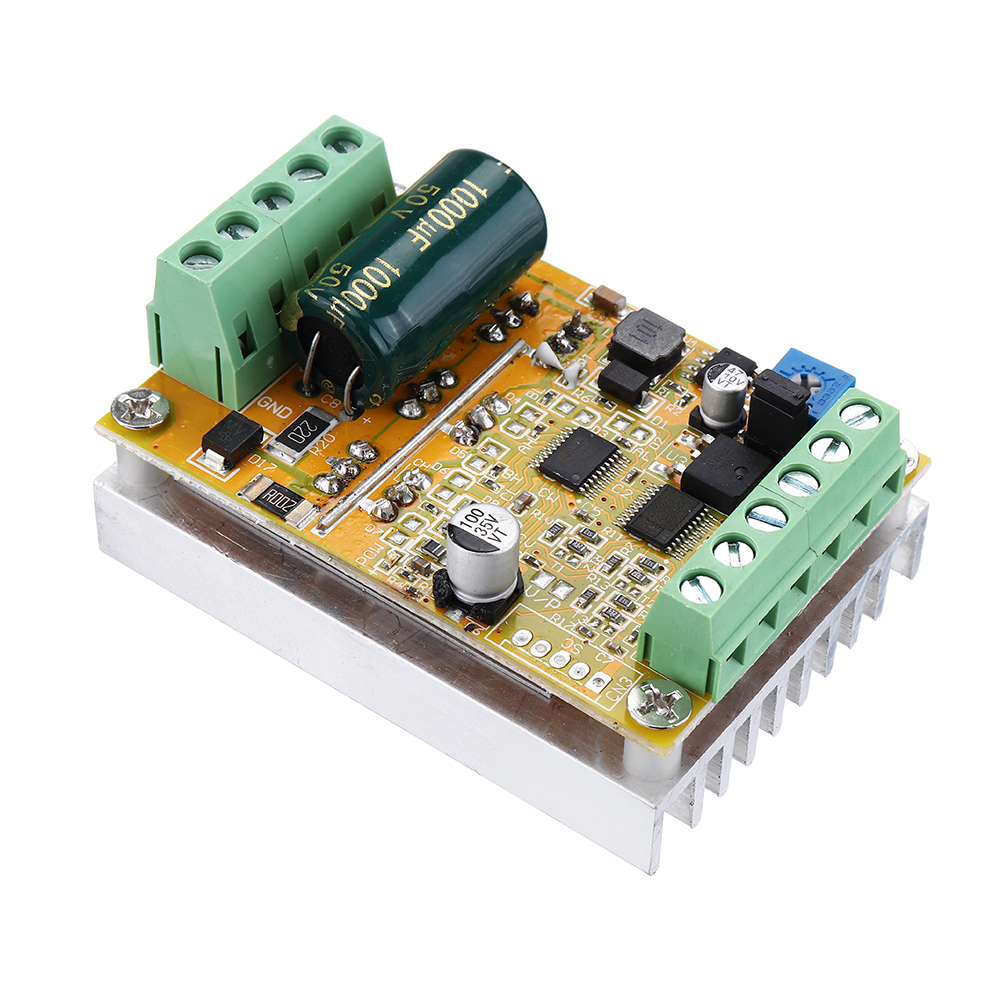

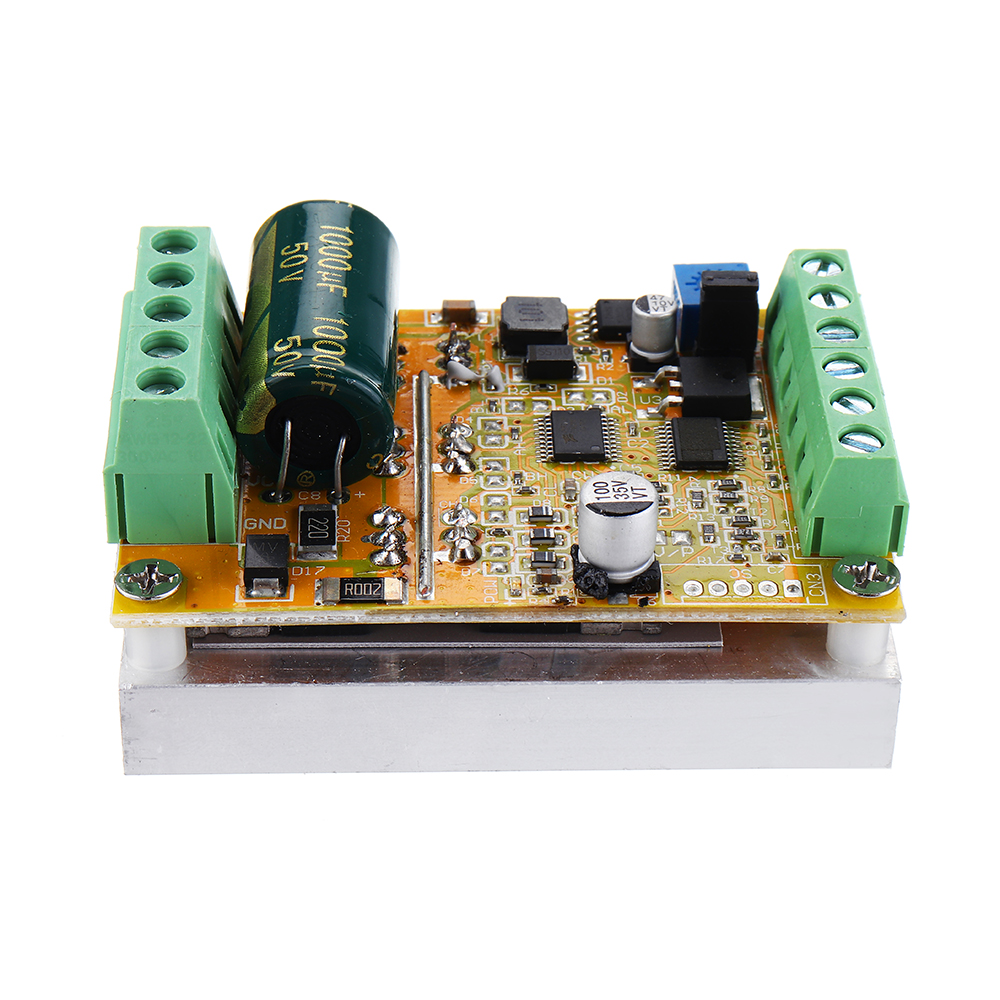

BLDC контролер безщіткового двигуна 380 Вт (без датчика Холла) з PWM PLC, DC 6-50 В

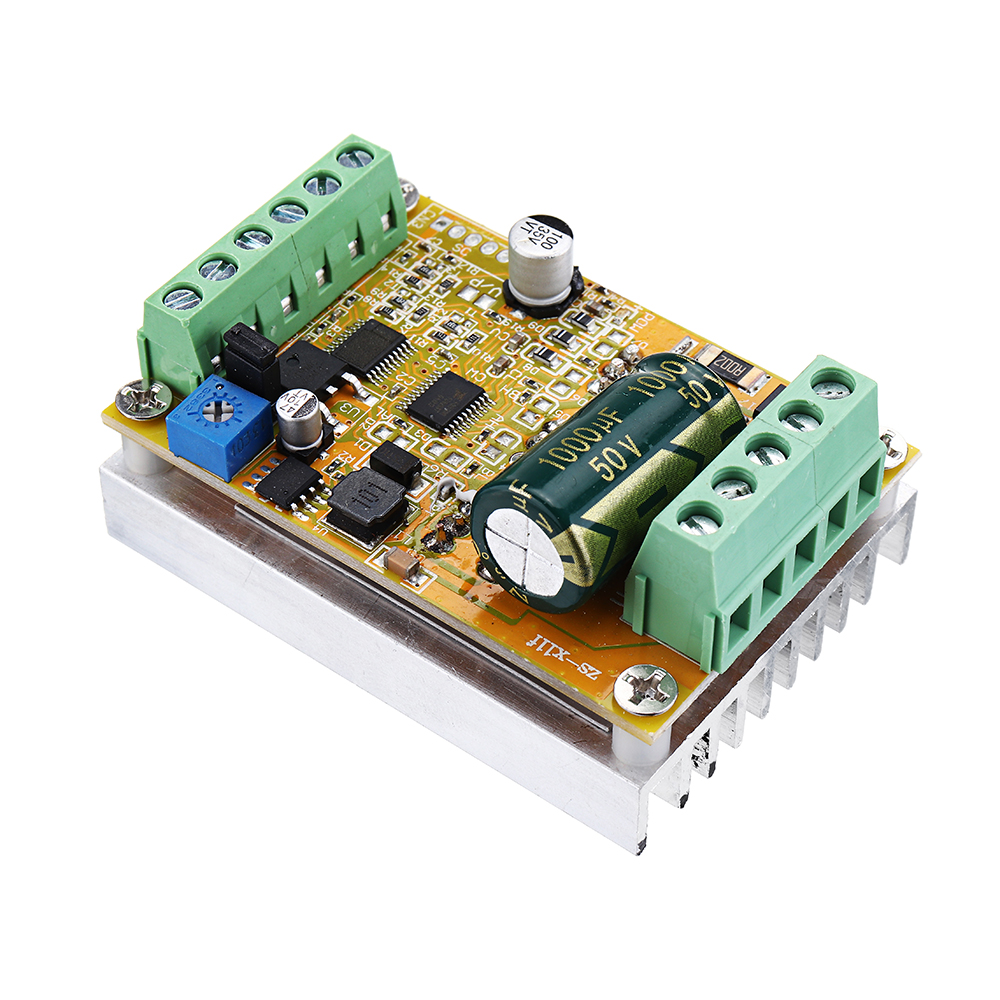

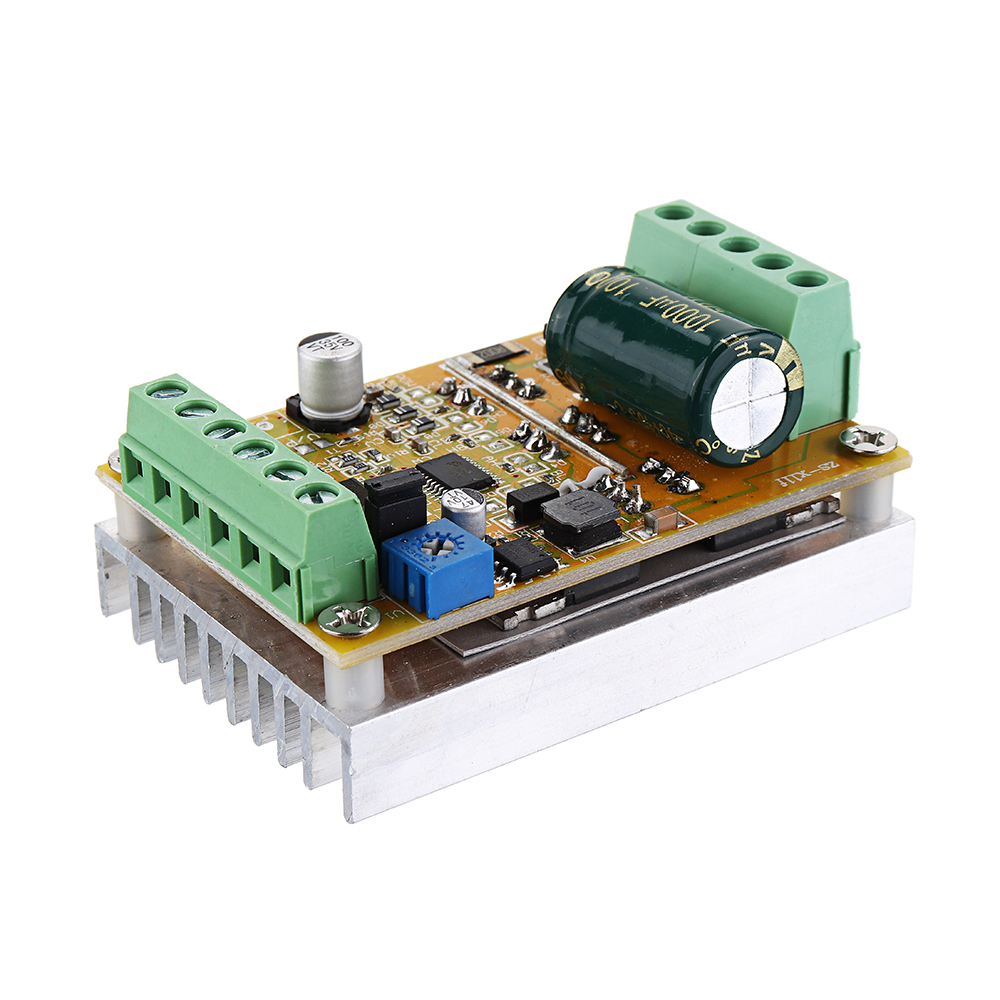

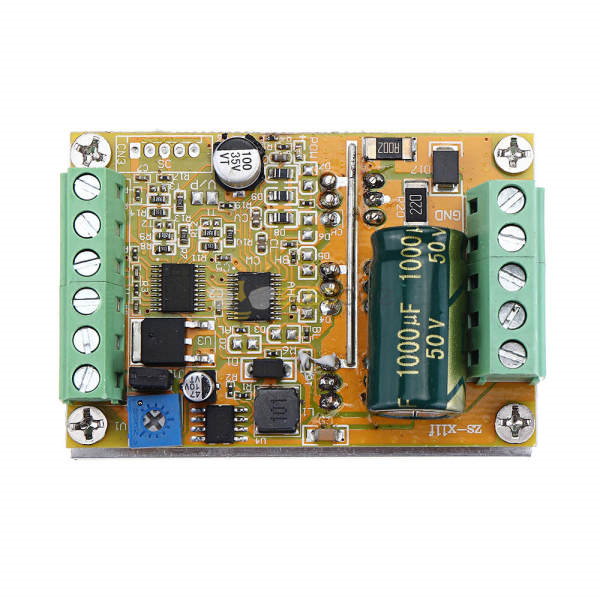

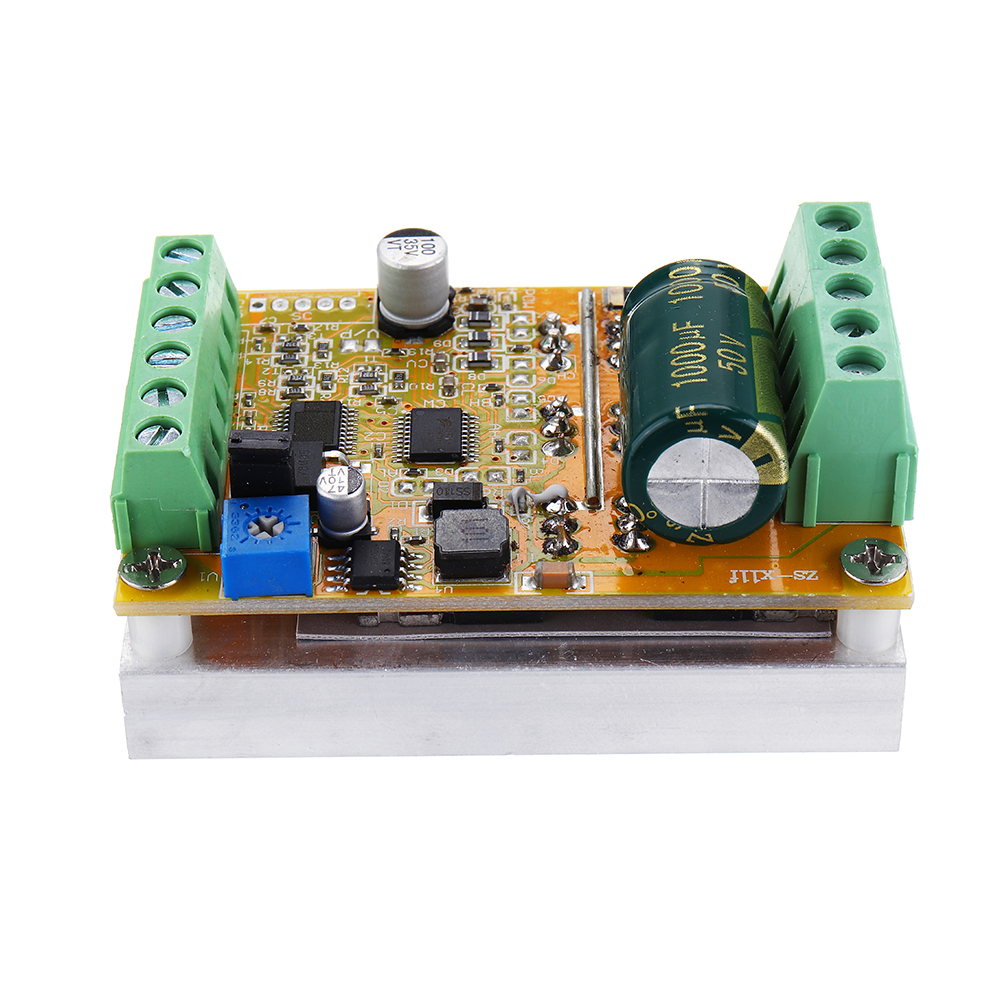

Контролер ZS-X11F призначений для керування трифазними безщітковими двигунами постійного струму (BLDC) без використання датчиків Hall. Завдяки підтримці широтно-імпульсного керування (PWM) та PLC-входу 0–5 В, модуль забезпечує точне регулювання швидкості обертання та напрямку руху двигуна. Пристрій має широкий діапазон живлення 6–50 В і здатен працювати з потужністю до 380 Вт, що робить його придатним як для лабораторного, так і для промислового використання.

Особливості:
🔹 Підтримка бездатчикових трифазних BLDC двигунів — працює стабільно без Hall сенсорів.
🔹 Висока потужність — до 380 Вт при струмі до 16A (до 30A з охолодженням).
🔹 Широкий діапазон живлення 6.5–50 В забезпечує гнучкість під час інтеграції у різні системи.
🔹 Керування швидкістю здійснюється за допомогою ШІМ сигналу (0–5 В) або вбудованого потенціометра.
🔹 Підтримує зовнішнє керування напрямком обертання (DIR) і гальмуванням (BRAKE).
🔹 Передбачено вихід імпульсного сигналу SC для моніторингу швидкості.
🔹 Автоматичний захист від перевантаження по температурі (>100°C) та блокування двигуна.
🔹 Компактні розміри 63×45×31 мм і мала вага (~76 г) для вбудовування у проекти.
🔹 Може використовуватись у системах автоматизації, робототехніці, моделізмі та вентиляційних системах.
🔹 Надійна робота навіть при високих швидкостях обертання — до 224000 RPM (2 полюси).

Переваги:
✔ Висока стабільність і точність керування.
✔ Просте підключення і налаштування.
✔ Можливість інтеграції у PLC системи.
✔ Підтримка роботи з широким діапазоном напруг і двигунів.
✔ Ефективна система захисту від критичних режимів.

Застосування:
✅ Промислові приводи та автоматизація.
✅ Робототехніка та механічні маніпулятори.
✅ Вентиляційні та насосні системи.
✅ Електричний транспорт, моделі літальних апаратів, інструменти.

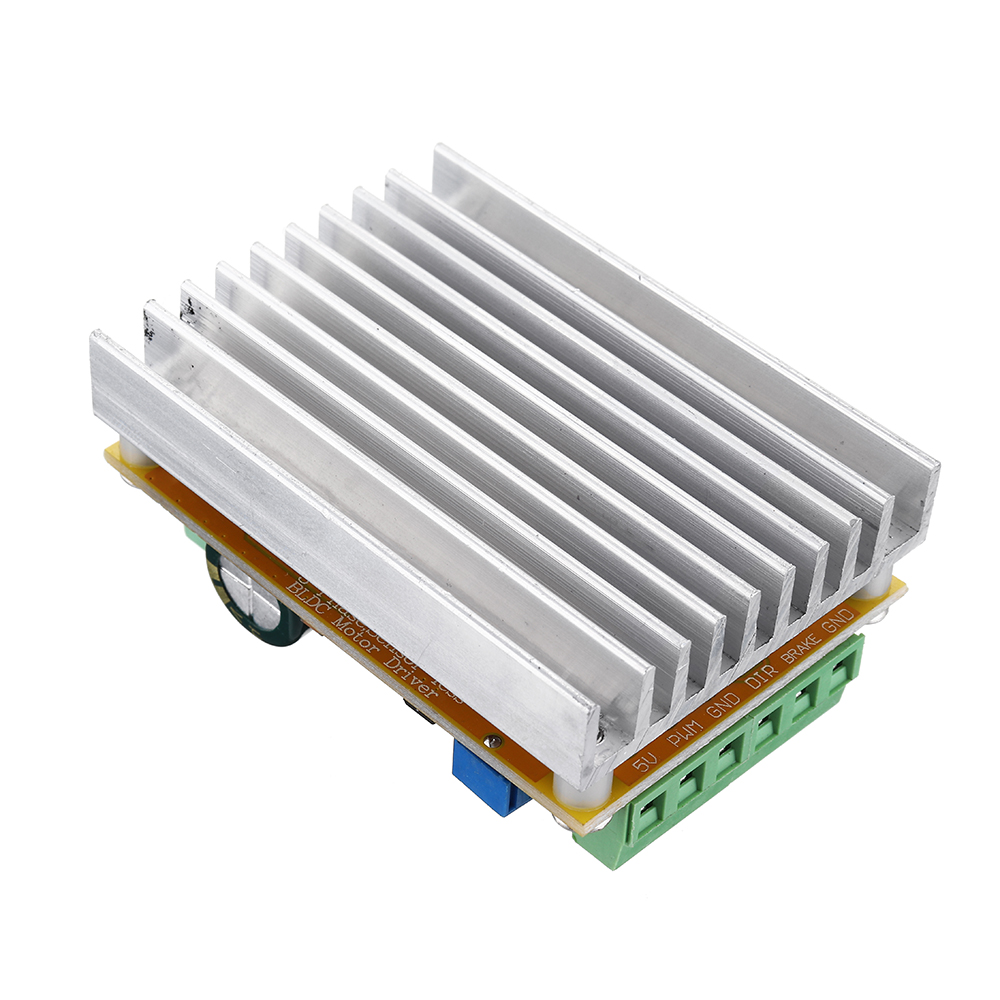

Опис інтерфейсів:
🔸 U, V, W — трифазний вихід на двигун.
🔸 5V, GND — вбудоване живлення (до 300 mA).
🔸 VCC, GND — основне живлення модуля (6–50 В).
🔸 SC — вихід сигналу швидкості.
🔸 DIR — керування напрямком обертання.
🔸 BRAKE — керування гальмуванням.
🔸 0–5V PWM — керування швидкістю через зовнішній сигнал або потенціометр.

Інструкція до використання:
1️⃣ Підключіть живлення до клем VCC і GND (переконайтесь у правильній полярності).
2️⃣ З’єднайте U, V, W із трьома фазами двигуна.
3️⃣ Для керування швидкістю використовуйте потенціометр або подайте зовнішній ШІМ-сигнал 0–5 В.
4️⃣ Для зміни напрямку під’єднайте зовнішній перемикач до входу DIR.
5️⃣ Для гальмування подайте сигнал на вхід BRAKE.
6️⃣ Перевірте стабільність обертів і температурний режим при першому запуску.

Заходи безпеки:
⚠️ Обов’язково додайте запобіжник у коло живлення — контролер не має внутрішнього.
⚠️ Не переплутайте полярність живлення — навіть коротке зворотне підключення може пошкодити мікросхему.
⚠️ Не допускайте короткого замикання на виходах U, V, W.
⚠️ Не торкайтесь плати під час роботи — можливе ураження електричним струмом.
⚠️ Використовуйте ізоляцію контактів і не підключайте двигуни, що перевищують номінальні параметри.

Технічні характеристики:
⚙️ Модель: ZS-X11F
⚙️ Тип двигуна: 3-фазний BLDC без датчиків Hall
⚙️ Робоча напруга: 6.5–50 В DC
⚙️ Номінальний струм: 16 A (до 30 A з охолодженням)
⚙️ Максимальна потужність: 380 Вт
⚙️ Захист від перевантаження: так (температура та блокування)
⚙️ Максимальна швидкість: до 224000 RPM (2 полюси)
⚙️ Інтерфейси: PWM 0–5V, DIR, BRAKE, SC
⚙️ Габарити: 65×45×31 мм
⚙️ Вага: ≈88 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:
📦 Контролер ZS-X11F — 1 шт.

Контролер ZS-X11F — це універсальний модуль для точного керування безщітковими двигунами, що поєднує високу потужність, широкий діапазон живлення та надійну систему захисту, підходить для професійних і навчальних проєктів.
