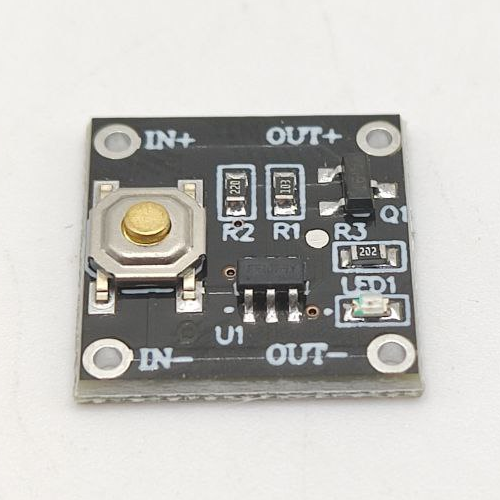

Модуль бістабільного перемикача YR-1006 з однією кнопкою 2,2-5 В 0,5 мкА

Модуль бістабільного перемикача YR-1006 — це малопотужний електронний однокнопковий перемикач, що дозволяє керувати ввімкненням та вимкненням навантаження за допомогою лише одного тактового сигналу. Модуль працює у широкому діапазоні напруги та має наднизький споживаний струм у режимі очікування, що робить його ідеальним для автономних та енергоефективних пристроїв.

Особливості:
🔹 Живлення від 2.2 до 5 В, сумісний із більшістю мікроконтролерів та електронних модулів.
🔹 Наднизький струм у режимі очікування — 0.5 μA, ідеально для автономних систем.
🔹 Підтримка навантаження до 2 А (резистивне навантаження).
🔹 Бістабільний режим — після подачі живлення вихід встановлюється у стан OFF.
🔹 Перемикання здійснюється однією кнопкою або коротким тактовим сигналом.
🔹 Підходить для IoT-пристроїв, портативної техніки, медичного обладнання, систем безпеки.
🔹 Підтримує захист при використанні з індуктивним навантаженням (потрібен діод розрядки).
🔹 Низьке енергоспоживання подовжує роботу батарей.

Переваги:
✔ Енергоощадний — мінімальне споживання у режимі очікування.
✔ Просте керування — лише одна кнопка для перемикання станів.
✔ Підходить для автономних та портативних пристроїв.
✔ Висока надійність та стабільність роботи.
✔ Компактні розміри та легка інтеграція у будь-які електронні схеми.

Застосування:
✅ Розумний будинок
✅ IoT-пристрої
✅ Медичні та портативні електронні прилади
✅ Системи безпеки
✅ Автономні сенсорні модулі
✅ Будь-які пристрої, де потрібне енергоефективне керування живленням

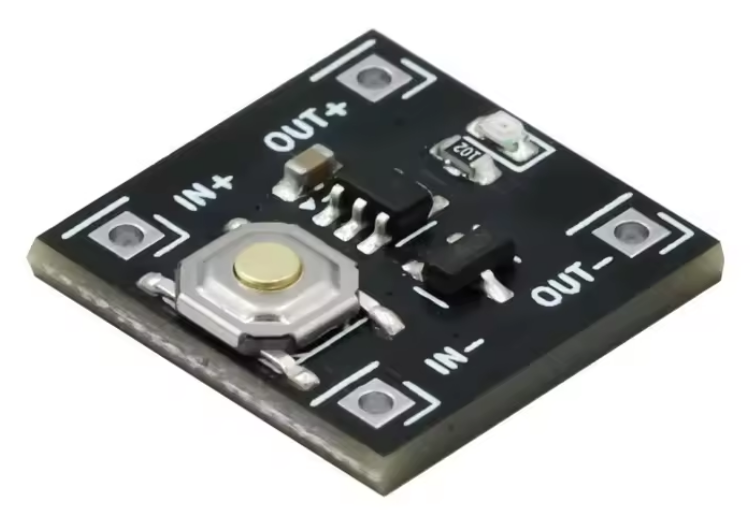

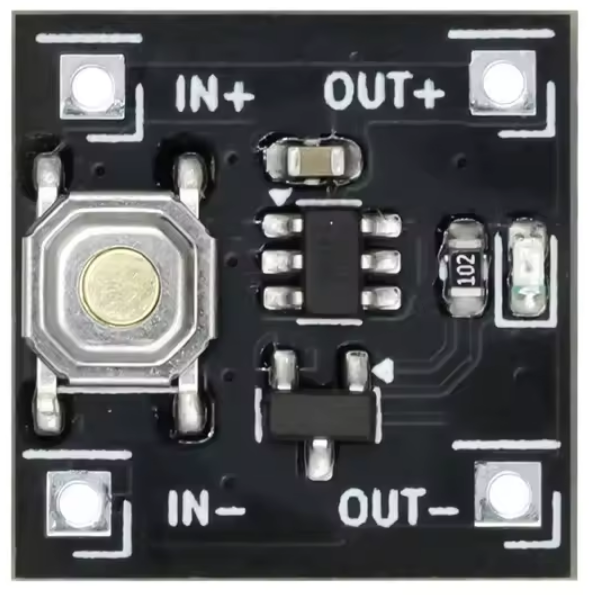

Опис інтерфейсів:
🔸 IN+/- — вхід живлення (2.2–5 В)
🔸 OUT+/- — вихід керування навантаженням

Інструкція до використання:
1️⃣ Під’єднайте VCC та GND до джерела живлення 2.2–5 В.
2️⃣ Підключіть кнопку між KEY та GND.
3️⃣ Вихід OUT підключіть до навантаження через відповідний драйвер або безпосередньо (до 2 А).
4️⃣ Коротке натискання кнопки перемикає стан виходу ON/OFF.
5️⃣ Для роботи з індуктивним навантаженням встановіть діод (наприклад, 1N4148 або 1N4007).

Заходи безпеки:
⚠️ Не перевищуйте максимальний струм 2 А.
⚠️ Дотримуйтесь полярності живлення.
⚠️ При роботі з індуктивним навантаженням обов’язково використовуйте діод.
⚠️ Не торкайтеся елементів плати під живленням.

Технічні характеристики:
⚙️ Напруга живлення: 2.2–5 В
⚙️ Струм у режимі очікування: 0.5 μA
⚙️ Максимальний безперервний струм навантаження: 0–2 А
⚙️ Початковий стан після подачі живлення: OFF
⚙️ Тип керування: однокнопковий бістабільний
⚙️ Розміри: залежно від виробника (типовий компактний модуль)
⚙️ Розміри: 15.3×15.3×3.2 мм

📝 Примітка: Виробник може змінювати характеристики, зовнішній вигляд та маркування без попереднього повідомлення.

Комплектація:
📦 Модуль бістабільного перемикача YR-1006

Модуль забезпечує просте та надійне керування живленням у низьковольтних схемах, підвищуючи енергоефективність та функціональність електронних пристроїв.
