Код: 05347

ESR тестер GM328 багатофункціональний

Ціна за 1 шт.

734.80 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

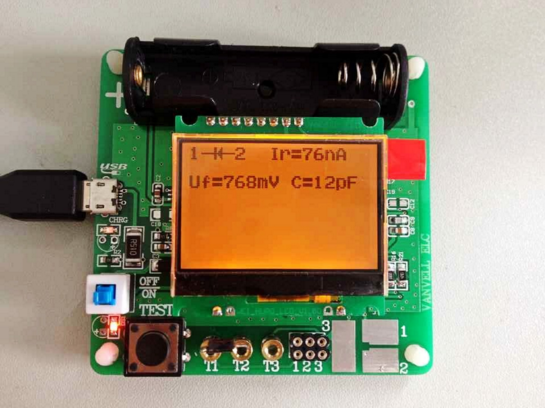

Многофункциональный ESR тестер GM328

Данный прибор предназначен для проверки радиодеталей на базе чипа M328.

Характеристики

Автоматическое определение npn,pnp биполярных транзисторов, N- и P- канальных MOSFET транзисторов, JFET транзисторов, диодов, двойных диодов, тиристоров и симисторов.
Автоматическое определение расположения выводов элемента.
Измерение h21 и порогового напряжения база-эмиттер биполярного транзистора.
Обнаружение защитного диода в биполярных и MOSFET транзисторах.
Измерение порогового напряжения затвора и величины емкости затвора MOSFET.
Разрешение измерения сопротивления от 0,01 Ом до 50 Мом.
Измерение ESR конденсатора
Измерение индуктивности от 0,01 мГн до 20 Гн.
Так же, в прибор встроен:
измеритель частоты.
частотный генератор (20 МГц, 10 МГц, 500 кГц, 250 кГц, 153,8462 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5000 Гц, 2500 Гц, 1000 Гц, 443,0170 Гц, 441,9890 Гц, 439,9956 Гц, 250 Гц, 100 Гц, 50 Гц, 10 Гц, 1000 мГц,),
Генератор 10-бит ШИМ сигнала,
измеритель емкости и ESR конденсаторов (20пФ..1000мкФ)

Инструкция

Перед подключением убедитесь, что на тестируемые элементы не подается напряжение и, в случае тестирования конденсаторов, убедитесь, что они разряжены! Тестер может быть повреждён и в выключенном состоянии. На схеме тестера не предусмотренна защита. Если требуется проверить элементы, установленные в схеме, то оборудование следует отсоединить от источника питания и все элементы схемы должны быть разряжены.

Порядок измерения

Автоматическое определение элемента:

1.Подключите элемент к разъемам 1-2-3, обозначенным на схеме 1. (Если у определяемого элемента 3 вывода – подключите их к разъемам 1-2-3, если выводов два – подключение следует произвести к любым двум разъемам (1-2; 2-3; 1-3)).

2.Кратковременно нажмите на кнопку TEST и отпустите ее. На дисплее появится надпись «Testing…» Через несколько секунд на дисплее будет отображена информация по тестируемому элементу.

Ручной выбор

1. Подключите элемент к разъемам 1-2-3. (Если у определяемого элемента 3 вывода – подключите их к разъемам 1-2-3, если выводов два – подключение следует произвести к любым двум разъемам (1-2; 2-3; 1-3).
2. Зажмите кнопку TEST до появления на дисплее надписи SELECTION:
3. Отпустите кнопку TEST
4. Последующее кратковременное нажатие на кнопку TEST переключает функции в режиме ручного выбора.
5. Для выбора отображаемой на дисплее функции следует зажать кнопку TEST.

0Обозначение меню в режиме ручного выбора

TRANSISTOR – измерение параметров транзисторов
FREQUENCY – измерение частоты (подается на разъемы 1-2)
f-Genrator – функция частотного генератора (подается на выводы 1-2)
10-bit PWM ― Генератор 10-бит ШИМ сигнала
C+ESR – измерение емкости и ESR конденсатора
Rotary encoder – для проверки Энкодеров.
