Код: 16061

Модуль індикаторний світлодіодний KA2284 рівня звуку, заряду батареї

Ціна за 1 шт.

51.60 грн

В
                                                                    наявності 30
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (30 шт).

Оптом і в роздріб

Оптові ціни

47.50 грн./шт.

при замовленні від 3 шт.

40.70 грн./шт.

при замовленні від 10 шт.

Способи оплати Умови повернення Графік роботи

Опис

Модуль KA2284 широко используется в индикаторах мощности уровня звука

Чип: KA2284
Напряжение питания: 3.5-12 В

Светодиодный индикатор уровня аналогового сигнала, собранный на микросхеме KA2284 и полностью совместим с Arduino.

Индикатор предназначен для светодиодной индикации уровня переменного аналогового сигнала (индикация настройки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности, индикатор питания, индикация уровня заряда аккумуляторов или батарей и т.п.).

Для использования индикатора нужно сначала подключить к нему питание, потом подключить источник сигнала и начинать работу.

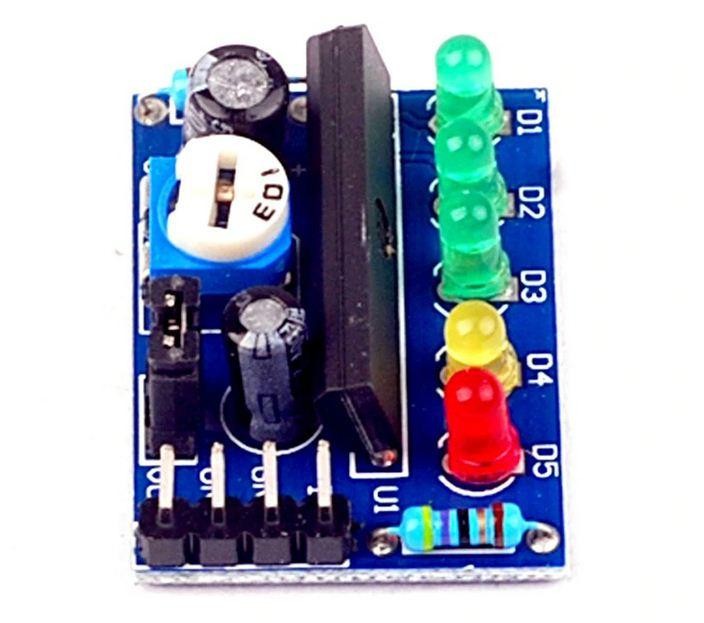

В зависимости от уровня сигнала будут гореть светодиоды D1 – D3 (зеленые), D4 (желтый), D5 (красный), соответственно D1 – D3 небольшой или нормальный уровень сигнала, D4 – пороговый уровень, D5 –максимальный.

Для регулировки уровня сигнала на корпусе индикатора есть подстроечный резистор RP1. Также на корпусе индикатора есть джампер P2, с помощью которого можно перевести плату в режим работы с переменным током.

Дополнительные характеристики
Рабочее напряжение	3.5...5 В
Длина х Ширина х Высота	21.1 х 28.7 х 11.2
потребляемый ток	7...10 мА
Вес в граммах	4.21
Тактовая частота	16 МГц
количество ШИМ	6
длина провода	1 м
Минимальное входное напряжение	50 мВ
Микросхема	KA2284
Частотный диапазон	20...20000 Гц
Диапазон индикации	18...20 dB
