Код: 24699

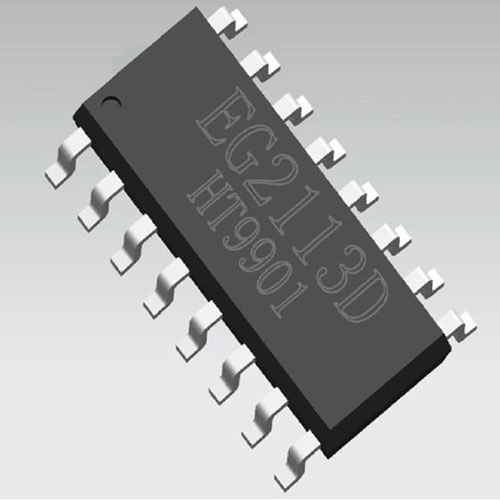

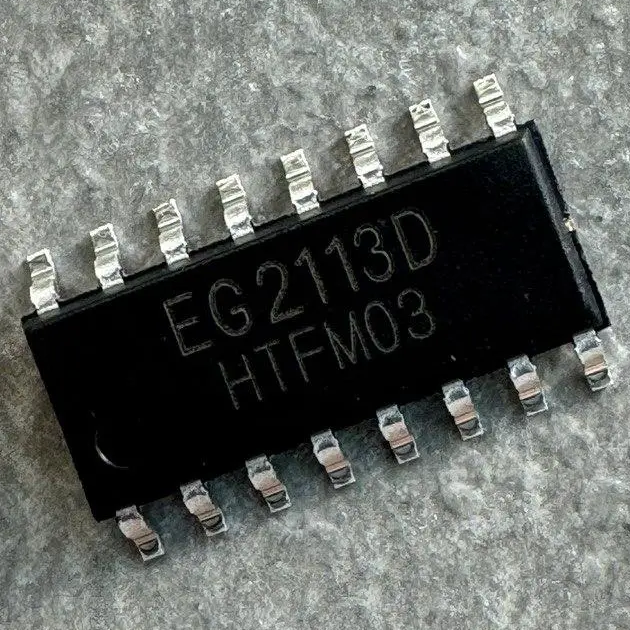

Мікросхема EG2113D SOP-16

Ціна за 1 шт.

24.00 грн

В
                                                                    наявності 50
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (50 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Мікросхема EG2113D SOP-16

Мікросхема EG2113D SOP-16 — це драйвер високого та низького плеча (high-side/low-side gate driver) для керування парою MOSFET у напівмостових та мостових топологіях живлення. Забезпечує швидке та стабільне керування ключами із захистом та високим струмом керування.

Особливості

🔹 Підтримка керування верхнім (HO) та нижнім (LO) MOSFET-ключем, що дозволяє створювати напівмостові та повні мостові інвертори.
🔹 Швидкі фронти перемикання з типовими значеннями затримок у діапазоні 50–350 нс, що підвищує ефективність і зменшує втрати.
🔹 Робота верхнього драйвера від bootstrap-живлення (VB–VS), що дає можливість керувати MOSFET із плаваючим потенціалом.
🔹 Входи LIN та HIN сумісні з логічними рівнями, що спрощує керування мікроконтролером.
🔹 Наявність входу SD (Shutdown) для аварійного відключення обох драйверів при перевантаженнях або помилках.
🔹 Розділене живлення: VCC — живлення драйверів, VDD — живлення внутрішньої логіки.
🔹 Низьке власне споживання струму у статичному режимі.
🔹 Захисти від недостатньої напруги (UVLO) на живленні VCC та VB, що запобігає некоректному керуванню MOSFET.
🔹 Входи нечутливі до шумів та мають внутрішню гістерезисну стабілізацію.
🔹 Широкий температурний робочий діапазон, придатний для імпульсних джерел живлення, інверторів та мотор-драйверів.

Переваги

✔ Підвищена надійність завдяки UVLO та входу блокування SD.
✔ Можливість керування MOSFET у високовольтних схемах із плаваючим потенціалом.
✔ Мінімальні втрати за рахунок швидкого перемикання.
✔ Просте підключення та стандартизований форм-фактор SOP-16.

Застосування

✅ Напівмостові перетворювачі живлення.
✅ Повні мостові інвертори.
✅ DC-DC конвертери.
✅ Драйвери моторів та вентиляторів.
✅ Перетворювачі для зарядних пристроїв, акумуляторних систем і джерел живлення.

Опис інтерфейсів

🔸 1 — LO — вихід нижнього драйвера MOSFET.
🔸 2 — COM — загальна точка нижнього драйвера (силова земля).
🔸 3 — VCC — живлення драйверів (10–20 В).
🔸 4 — NC — не використовується.
🔸 5 — NC — не використовується.
🔸 6 — VS — плаваюча точка нижнього MOSFET, зворотня точка верхнього драйвера.
🔸 7 — VB — bootstrap-живлення верхнього драйвера.
🔸 8 — HO — вихід верхнього драйвера MOSFET.
🔸 9 — NC — не використовується.
🔸 10 — NC — не використовується.
🔸 11 — VDD — живлення внутрішньої логіки.
🔸 12 — HIN — логічний вхід керування верхнім драйвером.
🔸 13 — SD — аварійне вимкнення (Shutdown).
🔸 14 — LIN — логічний вхід керування нижнім драйвером.
🔸 15 — VSS — логічна земля.
🔸 16 — NC — не використовується.

Інструкція до використання

1️⃣ Підключити VCC і VDD до стабільних джерел живлення.
2️⃣ Зібрати bootstrap-ланцюг між VB і VS.
3️⃣ Підключити HO та LO до затворів MOSFET.
4️⃣ Подаати сигнали керування на HIN і LIN.
5️⃣ Використовувати SD для аварійного вимкнення.

Заходи безпеки

⚠️ Не перевищувати максимальні напруги на VCC, VB, HO, LO.
⚠️ Забезпечити правильний bootstrap-ланцюг.
⚠️ Уникати коротких замикань у силовій частині.
⚠️ Дотримуватися допустимих струмів і затримок.

Технічні характеристики

⚙ Корпус: SOP-16
⚙ Канали керування: до 3
⚙ Захисти: перевантаження, контроль струму, моніторинг FB
⚙ Тип монтажу: SMD
⚙ Робоча температура: −40…+85 °C
⚙ Живлення VCC: 10…20 В
⚙ UVLO поріг VCC(on): ≈ 8.4 В
⚙ UVLO поріг VCC(off): ≈ 8.0 В
⚙ UVLO поріг VB(on): ≈ 8.6 В
⚙ UVLO поріг VB(off): ≈ 8.2 В
⚙ Вхідний рівень логіки HIGH: ≥ 2.5 В
⚙ Вхідний рівень логіки LOW: ≤ 0.3 В
⚙ Час вмикання LO: ~350 нс
⚙ Час вимикання LO: ~200 нс
⚙ Час вмикання HO: ~350 нс
⚙ Час вимикання HO: ~200 нс
⚙ Dead-time: 50…150 нс
⚙ Струм виходу IO+: до +2 А
⚙ Струм виходу IO–: до –2 А
