Код: 24478

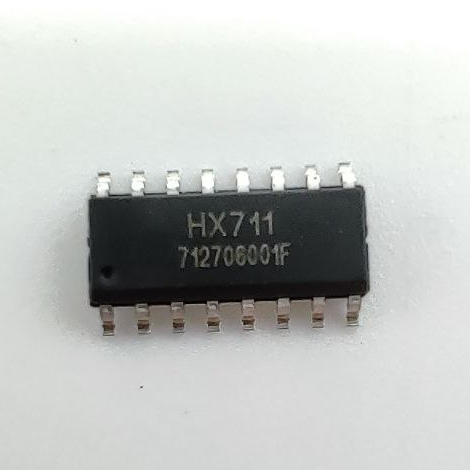

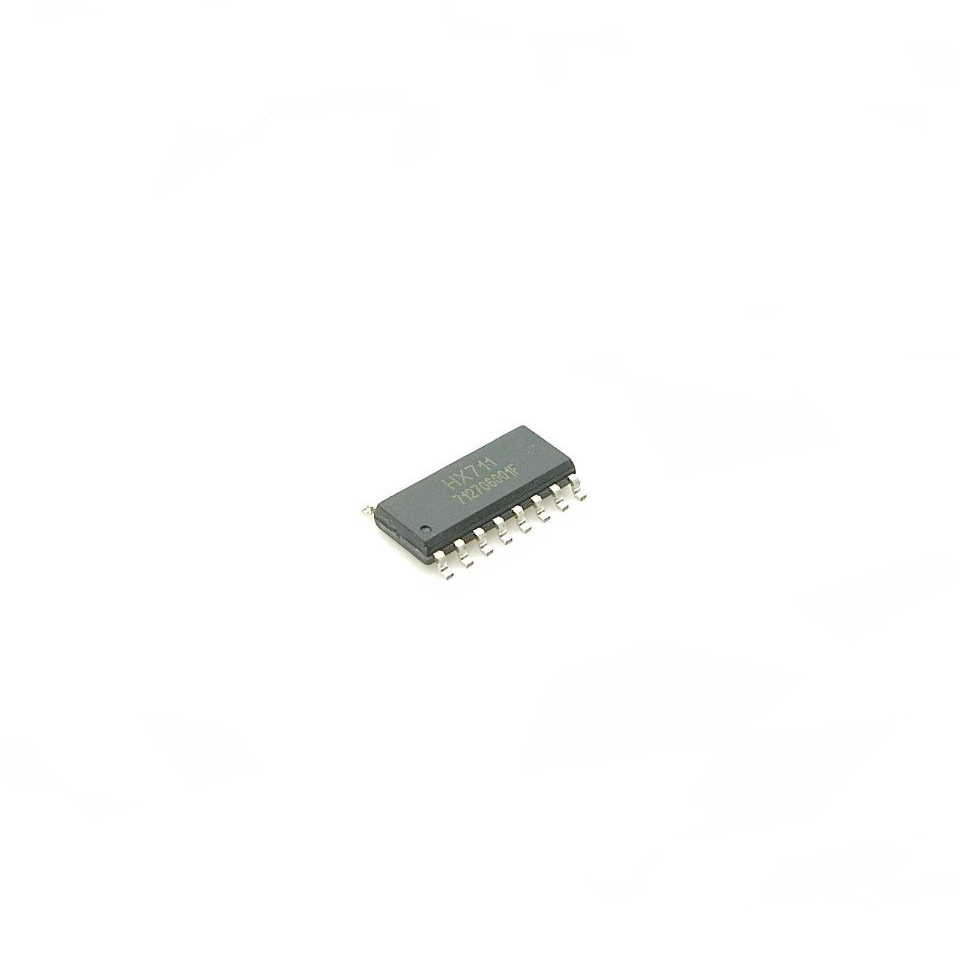

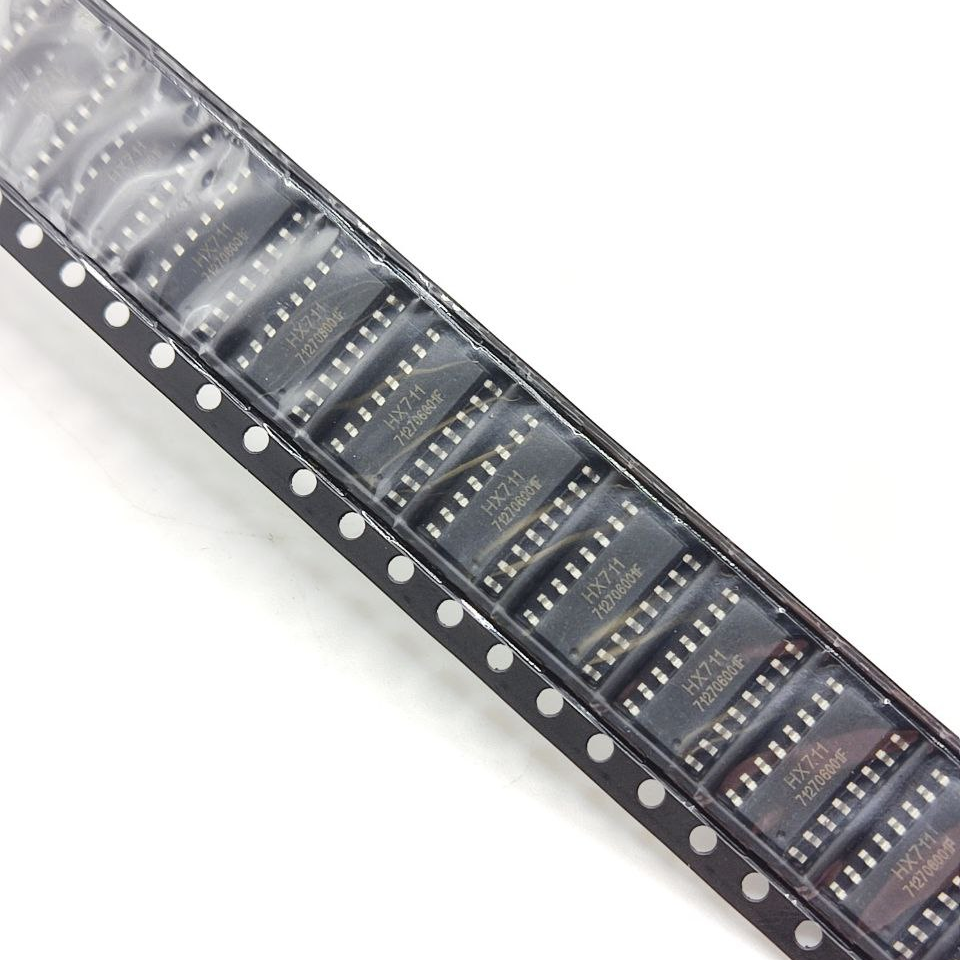

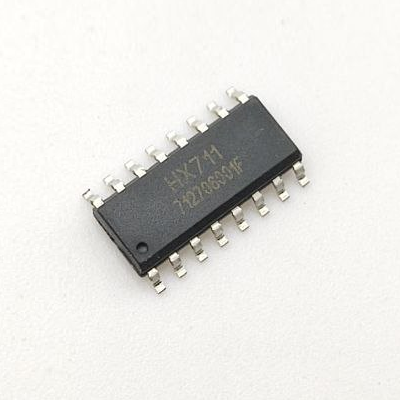

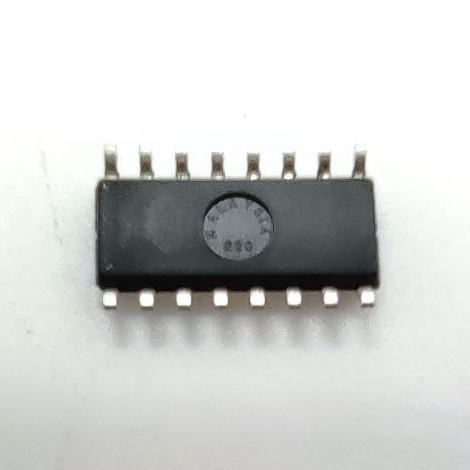

Мікросхема HX711 АЦП 24-Bit SO16

Ціна за 1 шт.

24.30 грн

В
                                                                    наявності 20
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (20 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Мікросхема HX711 АЦП 24-Bit SO16

Мікросхема HX711 — це високоточний 24-бітний аналогово-цифровий перетворювач, створений спеціально для вагових систем та промислових контрольно-вимірювальних приладів. Завдяки підтримці двох диференціальних каналів, вбудованому малошумному підсилювачу, регулюванню коефіцієнта підсилення та внутрішньому генератору тактового сигналу, HX711 забезпечує максимальну точність при роботі з тензодатчиками та іншими мостовими сенсорами.

Особливості

🔹 Два режими підсилення для каналу A: 128 або 64.
🔹 Фіксоване підсилення 32 для каналу B.
🔹 Повноцінний 24-бітний Σ-Δ АЦП для високоточної обробки сигналів.
🔹 Призначена для роботи з мостовими тензодатчиками низького рівня.
🔹 Діапазон вхідної напруги при AVDD = 5 В:
• Канал A Gain 128 — ±20 mV
• Канал A Gain 64 — ±40 mV
• Канал B Gain 32 — ±80 mV
🔹 Вбудований малошумний програмований підсилювач (PGA).
🔹 Вбудований стабілізатор живлення для сенсора і аналогової частини.
🔹 Вбудований генератор тактового сигналу — працює без зовнішніх компонентів.
🔹 Можливість використання зовнішнього кварцу або зовнішнього тактового сигналу.
🔹 Два режими швидкості оцифровки: 10 SPS або 80 SPS.
🔹 Низьке енергоспоживання — <1,5 мА в робочому режимі.
🔹 Простий дволінійний серійний інтерфейс (DOUT та PD_SCK).
🔹 Корпус SOP-16 для зручного монтажу.

Переваги

✔ Висока точність завдяки 24-бітному розділенню.
✔ Підсилювач, що ідеально підходить для тензодатчиків.
✔ Мінімум зовнішніх компонентів для роботи.
✔ Два канали з різним підсиленням — гнучкість у застосуванні.
✔ Низький шум — від 50 нВ RMS.
✔ Надійно працює у промислових умовах.
✔ Повністю сумісна з Arduino, ESP32, STM32 та іншими MCU.
✔ Низьке енергоспоживання і підтримка режиму сну.

Застосування

✅ Вагові системи будь-якого типу.
✅ Тензометричні датчики навантаження.
✅ Системи контролю сили та деформації.
✅ Промислові вимірювальні комплекси.
✅ Мікроконтролерні проєкти з вимірюванням ваги.
✅ Лабораторні прилади та калібратори сенсорів.

Опис інтерфейсів

🔸 INA+, INA− — вхід каналу A (диференціальний).
🔸 INB+, INB− — вхід каналу B (диференціальний).
🔸 DOUT — цифровий 24-бітний вихід.
🔸 PD_SCK — серійний тактовий сигнал і керування живленням.
🔸 RATE — вибір швидкості (10/80 SPS).
🔸 XI / XO — підключення зовнішнього кварцу або тактового сигналу.
🔸 VSUP / AVDD / DVDD — живлення.
🔸 VBG / BASE / VFB — елементи стабілізатора живлення.
