Код: 24076

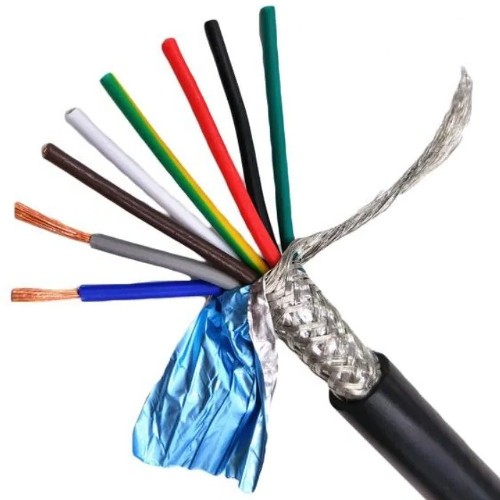

Кабель сигнальний RVVP 8*0.2 мм2 ПВХ екранований чорний

Ціна за 1 шт.

48.70 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Type-C USB 3.1 Роз'єм 16PIN Fast Charging Male на плату DIP

Type-C 16-контактний роз'єм із підтримкою USB 3.1 призначений для швидкої зарядки, передачі даних і універсального підключення сучасних пристроїв. Ідеальний для DIY-проєктів, прототипування, модифікацій живлення та підключення до сучасної електроніки.

Особливості
🔹 16-контактний інтерфейс USB Type-C з підтримкою симетричного підключення
🔹 Матеріал сердечника — LCP з армуванням скловолокном (30%), вогнестійкість 94V-0
🔹 Контакти — фосфорна бронза, покриття: нікельова основа, позолота для надійного контакту
🔹 Підтримка швидкої зарядки (до 0.5 A) та передачі даних
🔹 Сумісність з більшістю сучасних пристроїв: смартфони, ноутбуки, Arduino, ESP32 тощо
🔹 Довгий термін служби — до 10 000 циклів підключення/відключення
🔹 Роз’єм монтується безпосередньо на плату (варіанти наскрізного монтажу)

Переваги
✔ Симетричний конектор — не має значення, яким боком підключено
✔ Позолочені контакти — мінімальний опір і висока надійність
✔ Сумісність із стандартом USB 3.1
✔ Компактні габарити — підходить для портативних проєктів
✔ Висока зносостійкість корпусу та контактів

Застосування
✅ Підключення до пристроїв Arduino, STM32, ESP32
✅ USB живлення для модулів та контролерів
✅ Проєкти Power Delivery або зарядні станції
✅ Ремонт або створення USB-пристроїв
✅ Вбудовування в custom корпуси та гаджети

Опис інтерфейсів (відповідно до зображення)

Позиція	Сигнал	Позиція	Сигнал
A1	GND	B12	GND
A2	—	B11	—
A3	—	B10	—
A4	VBUS	B9	VBUS
A5	CC1	B8	SBU2
A6	D+	B7	D–
A7	D–	B6	D+
A8	SBU1	B5	CC2
A9	VBUS	B4	VBUS
A10	—	B3	—
A11	—	B2	—
A12	GND	B1	GND

📝 Дефіс (—) позначає резерв або відсутність використання в даній конфігурації.

Запобіжні заходи
1️⃣ Не перевищуйте номінальний струм 0.5 A
2️⃣ Не допускайте перегріву під час монтажу (макс. температура пайки 250 ±5 °C)
3️⃣ Дотримуйтесь правил пайки — час не більше 5 ± 0.5 с
4️⃣ Використовуйте антистатичний захист при монтажі
5️⃣ Перевіряйте правильність підключення перед живленням системи

Технічні характеристики
⚙️ Матеріал серцевини: LCP + 30% скловолокно (UL94V-0)
⚙️ Контакти: фосфорна бронза, позолочені
⚙️ Корпус: нержавіюча сталь
⚙️ Номінальний струм: 0.5 А
⚙️ Опір контактів: ≤30 мОм
⚙️ Опір ізоляції: ≥10 МОм (при 250 В DC)
⚙️ Випробування на пробій: 250 В AC
⚙️ Температура пайки: 250 ±5 °C (до 5 с)
⚙️ Зусилля підключення: ≤3.57 KGF
⚙️ Зусилля відключення: ≥1.02 KGF
⚙️ Ресурс: до 10 000 циклів
⚙️ Робоча температура: –30 °C…+80 °C
