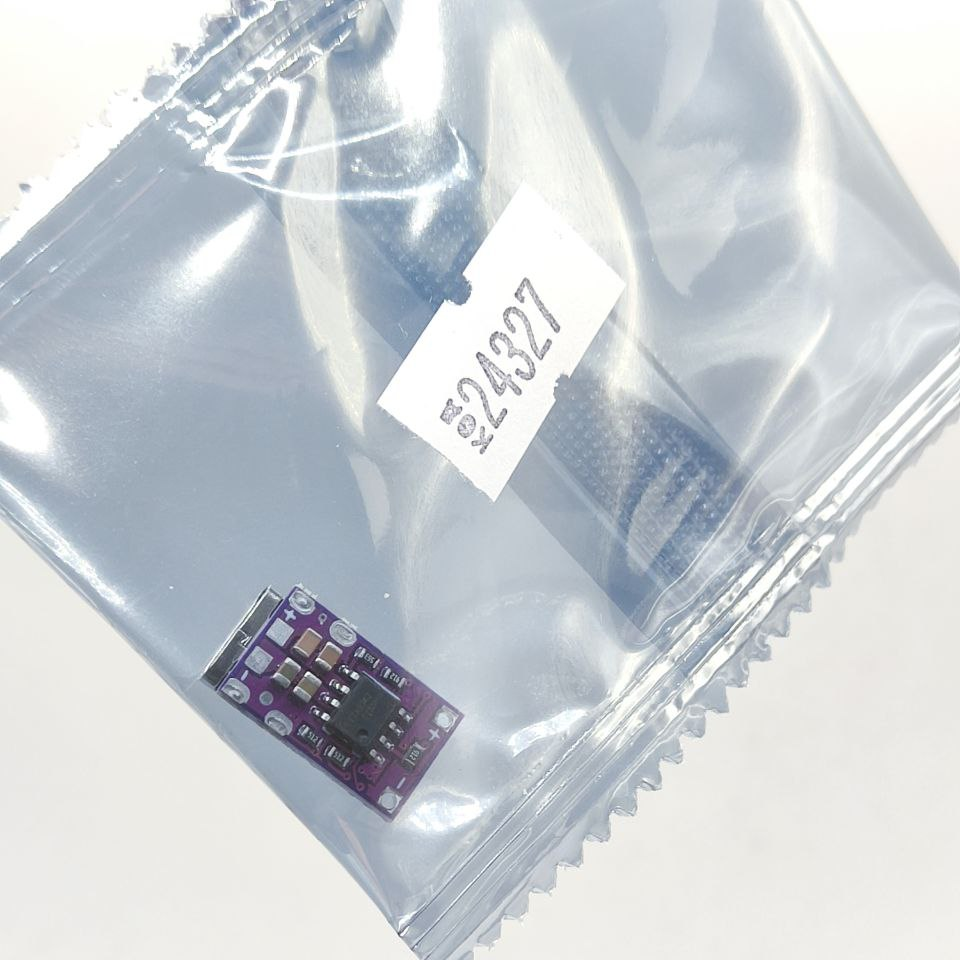

Код: 24327

Модуль зарядки та розрядки Li-ion 5V 2.4A 3.7V 4.2V18650, Type-C

Ціна за 1 шт.

90.00 грн

В
                                                                    наявності 60
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (60 шт).

Оптом і в роздріб

Оптові ціни

83.70 грн./шт.

при замовленні від 3 шт.

65.70 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

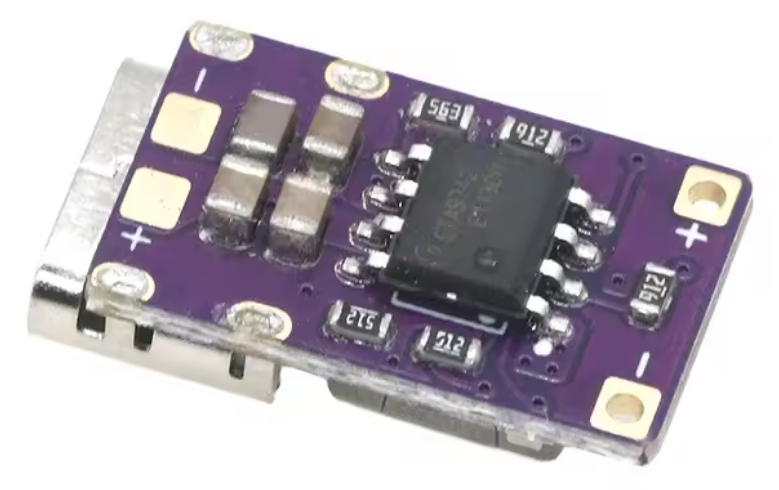

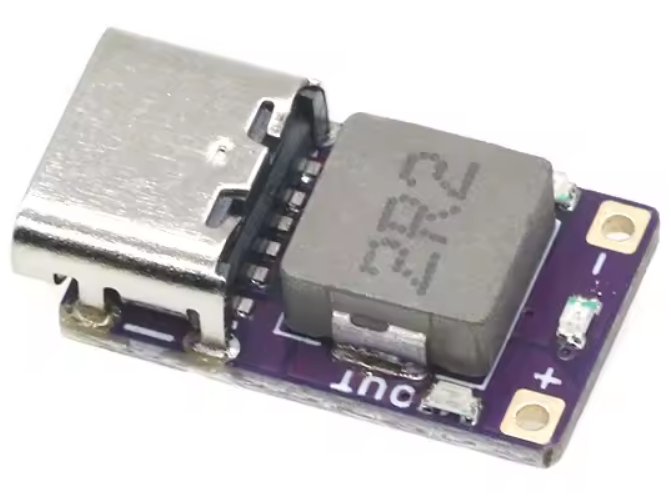

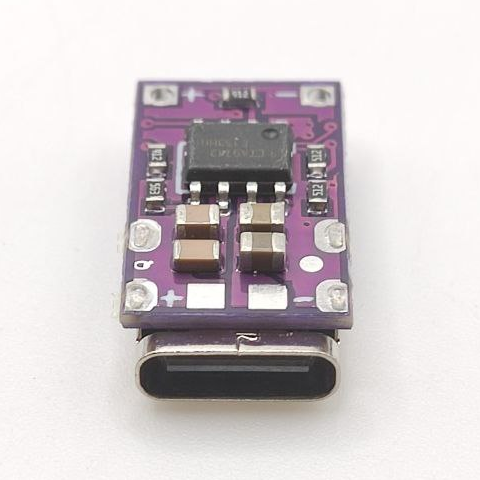

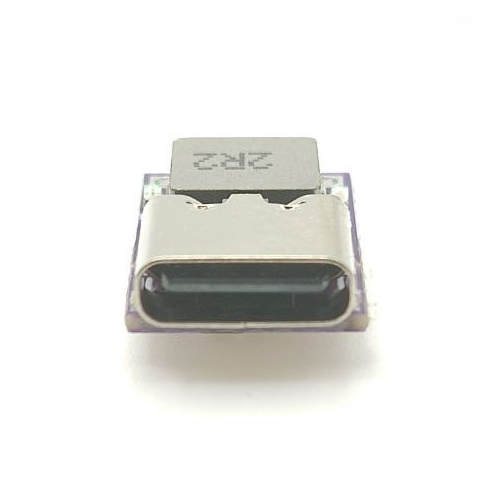

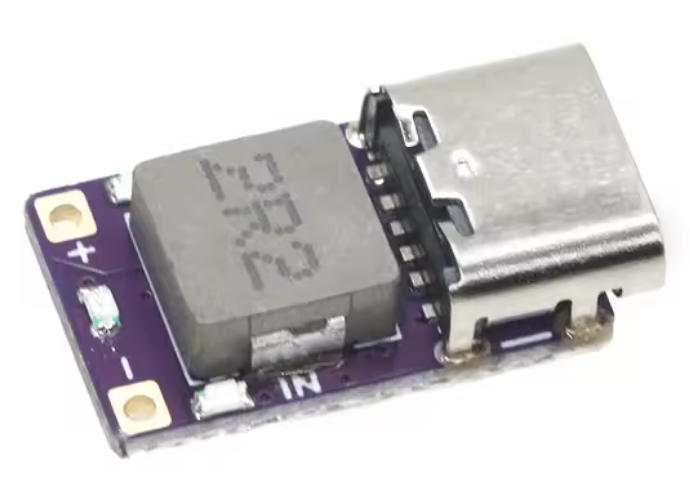

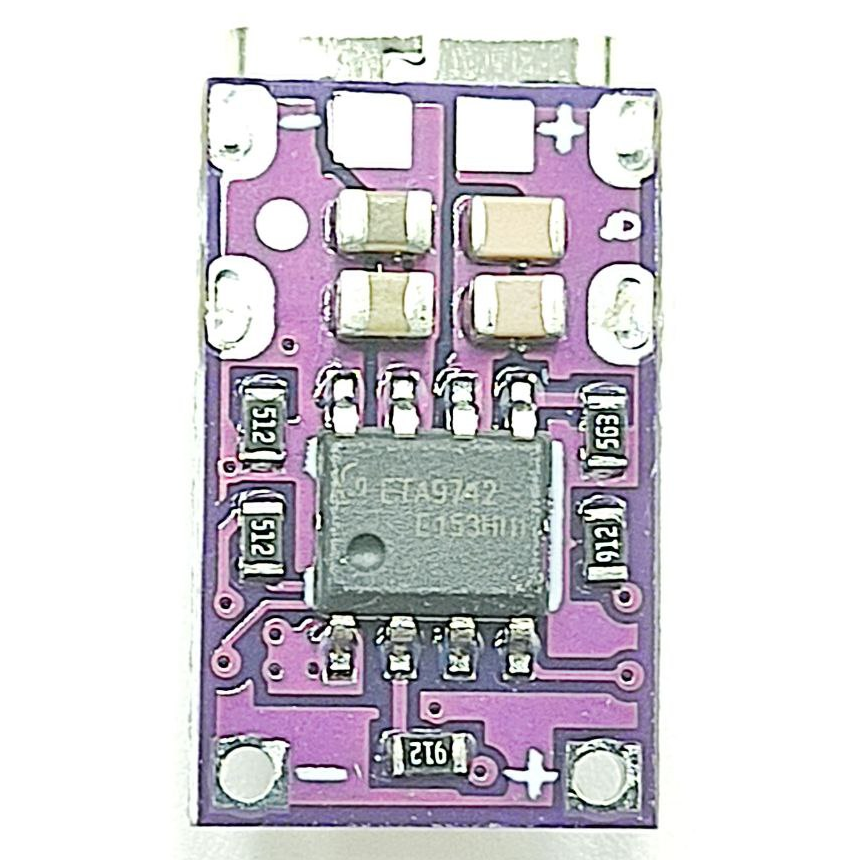

Модуль зарядки та розрядки Li-ion 5V 2.4A 3.7V 4.2V18650, Type-C

Модуль високої потужності для побудови компактних зарядних пристроїв. Підтримує зарядку та розрядку літієвих батарей 3.7 В (18650, Li-Po), працює з струмами до 2,4 А. Оснащений трьома світлодіодними індикаторами (червоний, синій, зелений), які відображають стан зарядки та розрядки батареї, забезпечуючи наочний контроль рівня заряду.

Особливості:

🔹 Підтримка зарядки та розрядки літієвих акумуляторів 3,7 В – 4,2 В (18650, Li-Po).
🔹 Максимальний вихідний струм: 2,4 А для стабільної роботи при високому навантаженні.
🔹 Type-C порт: підтримка зарядки і живлення (вхід/вихід).
🔹 Ультракомпактний розмір плати — легко інтегрувати в корпуси DIY пристроїв.
🔹 Три LED-індикатори: червоний, синій, зелений — відображають стан заряду/розряду та рівень батареї.
🔹 Захисти: коротке замикання, перенапруга, перезаряд, перегрів.
🔹 Рекомендовано паралельне підключення батарей та використання товстих коротких проводів для надійного контакту.

Переваги:

✔ Компактність і універсальність для різних DIY проектів.
✔ Стабільна зарядка та розрядка з контролем струму до 2,4 А.
✔ Нагляд за станом батареї за допомогою трьох світлодіодів.
✔ Надійні захисти плати та батареї.
✔ Підтримка Type-C для зручного підключення.

Застосування:

✅ Живлення малопотужних пристроїв.
✅ Модернізація та ремонт акумуляторних блоків.
✅ DIY проекти на базі 18650 / Li-Po батарей.

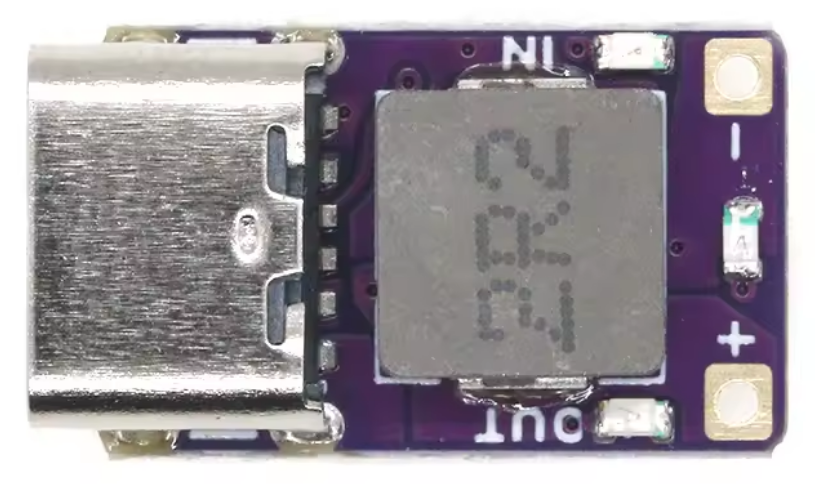

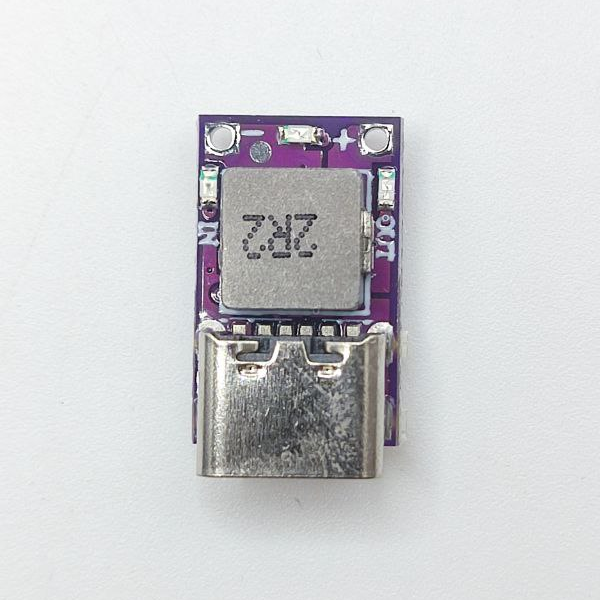

Опис інтерфейсів:

🔸 Type-C (IN/OUT) — вхід/вихід 5 В для зарядки.
🔸 (IN)OUT+/(IN)OUT− — резервний вхід/вихід 5 В.
🔸 B+ / B− — підключення акумулятора.
🔸 Синій LED (OUT) — показує роботу виходу/розряд.
🔸 Червоний LED (IN) — показує процес зарядки.
🔸 Зелений LED — рівень заряду (1 миготіння = 0–25%, 2 = 26–50%, 3 = 51–75%, 4 = 76–100%).

Інструкція до використання:

1️⃣ Паяльним з'єднанням підключіть акумулятор(и) до B+ і B–, дотримуючись полярності.
2️⃣ Подавайте 5 В на Type-C для зарядки акумулятора; загориться червоний індикатор IN.
3️⃣ Підключіть навантаження до OUT+/OUT− — загориться синій індикатор OUT.
4️⃣ Спостерігайте зелений LED для визначення рівня заряду (1–4 миготіння).
5️⃣ При перегріві або незвичних ознаках — вимкніть живлення та перевірте ланцюг.

Заходи безпеки:

⚠️ Переплутування полярності призведе до пошкодження плати — перевіряйте полярність перед підключенням.
⚠️ Акумулятори можна підключати тільки паралельно; серійне з'єднання заборонене.
⚠️ Використовуйте товсті короткі дроти — тонкі/довгі дроти викликають падіння напруги та перегрів.
⚠️ Плата захисту батареї (якщо є) повинна витримувати струм >2,4 А.
⚠️ Забезпечуйте теплообмін/вентиляцію при тривалій роботі на високій потужності.
⚠️ У разі перегріву або незвичних запахів — негайно відключіть і перевірте ланцюг.

Технічні характеристики:

⚙️ Вхід: 5 В (Type-C)
⚙️ Струм заряду: до 2,4 А
⚙️ Струм розряду/виходу: до 2,4 А
⚙️ Вихід: 5 В (BOOST / BUCK)
⚙️ Ефективність (КПД): до ~96%
⚙️ Напруга відключення батареї: ~2,7 В
⚙️ Максимальна напруга заряду: 4,2 В
⚙️ Захисти: коротке замикання, перегрів, перезаряд, перерозряд
⚙️ Час реакції на КЗ: ~210 мс

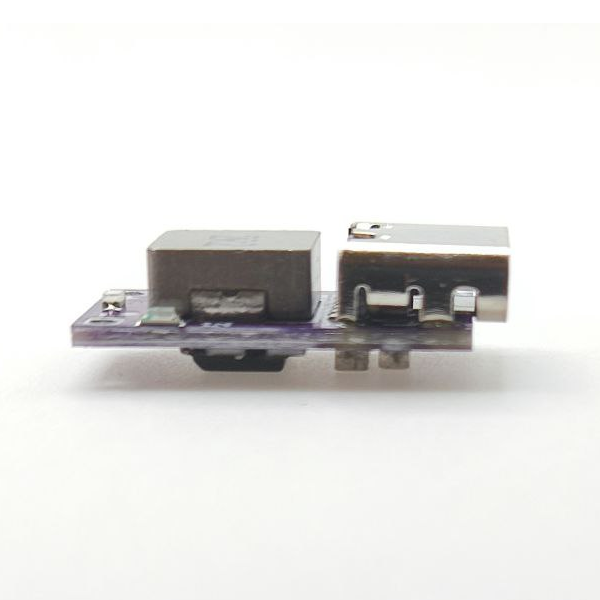

⚙️ Розміри плати: 17,5 × 10 × 5.4 мм
