Код: 19182

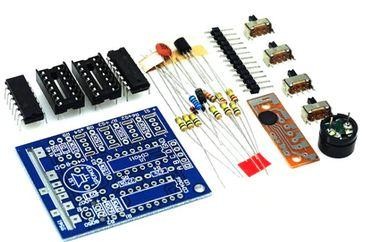

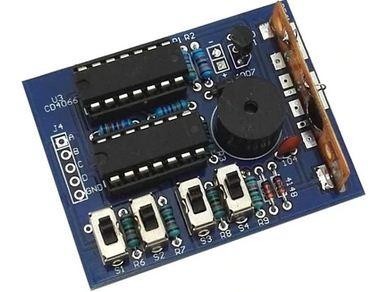

Радіоконструктор Музична шкатулка 16 тонов

Ціна за 1 шт.

84.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Функции:

Шестнадцатитоновая коробка может издавать 16 интересных аналоговых звуковых эффектов по желанию под вашим контролем. Это не только электронная игрушка, но и дверной звонок или сигнализация. Параметр: Напряжение питания: 4,5–5 В постоянного тока Размер доски: 4,8*4,1 см Метод управления: ручное кодирование + внешнее кодирование Принцип цепи: Вся схема с 9561 тоном интегральных схем в качестве ядра, с четырьмя двоичными кодами для кодирования 9561 контроля рабочего состояния, позволяет производить 16 различных аналоговых звуков. Вся схема, включая схему генерации шума, базовую дополнительную схему управления и схему управления, схему двоичного кодирования и многое другое.

1. Схема генерации звука, U2 9561 с транзистором Q1 и пассивным зуммером LS1.

2. Базовые схемы управления с двумя бинарными цифровыми регуляторами U3 из двух выбранных четырех видов рабочих условий позволяют производить четыре основных акустических сигнала по мере необходимости.

3. Дополнительная схема управления, используя четыре состояния двух бинарных цифровых резисторов R1, R2, R4, R5, производит комбинацию четырех различных значений для изменения 9561 значения сопротивления внешней вибрации, которое изменяет параметры колебаний, изменение параметров колебаний, не только изменена частота колебаний, но и получено много нового звука. Комбинация основной схемы управления и дополнительной схемы управления составляет полную схему управления, управляемую четырьмя двоичными кодами A B C D, что позволяет 9561 воспроизводить 16 различных звуков.

4. Цепь двоичного энкодера, переключатель S1 - S4, сопротивление R6 - R9 и т.д. двоичный энкодер. S1, S2, S3, S4, соответствующие двоичные цифры A, B, C, D четыре. Переключите для перемешивания на 0, для перемешивания переключите на 1. Составьте A, B, C, D четыре двоичных цифровых голоса с помощью блока управления 9561.

Про товар Відгуки

Характеристики

Атрибути відсутні

Відгуки покупців 0
