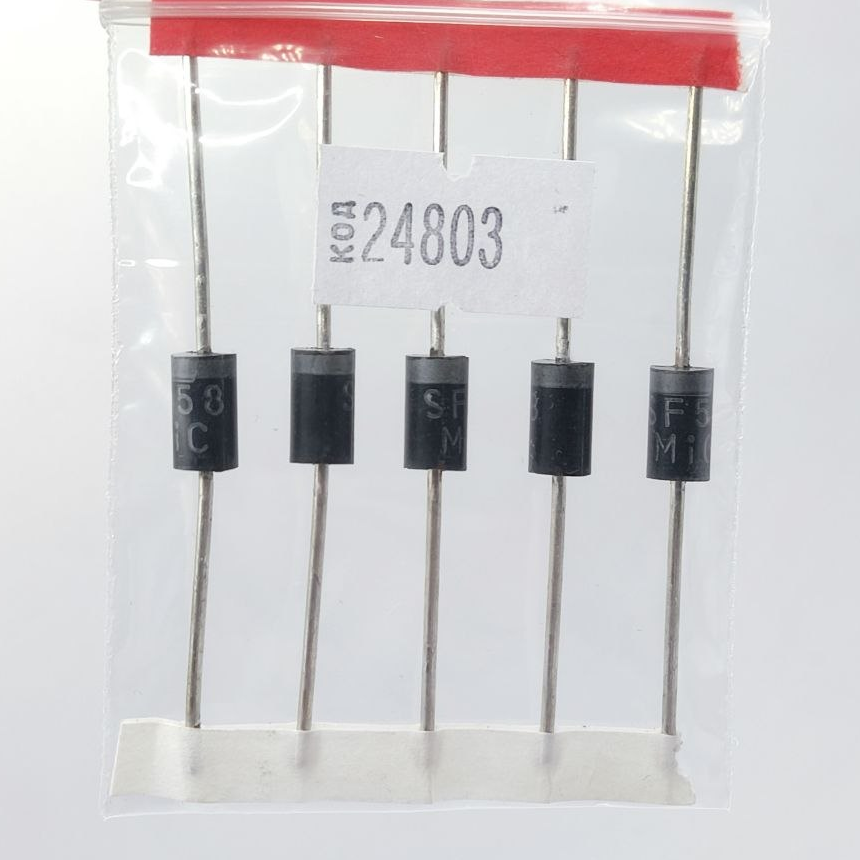

Код: 24803

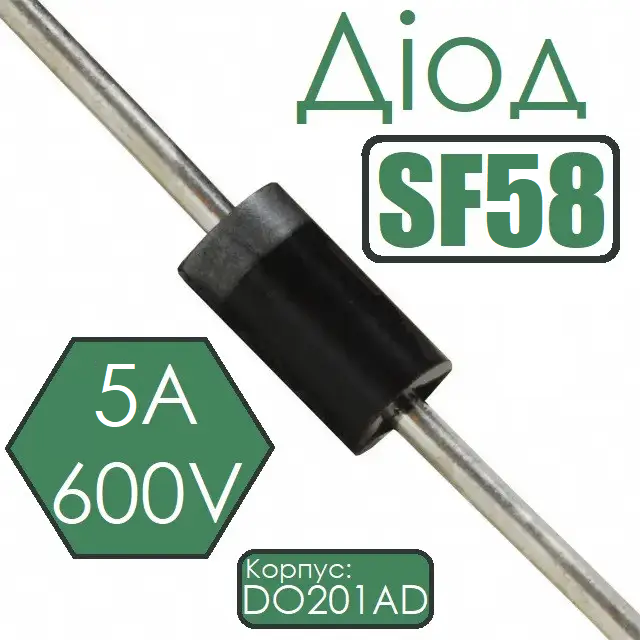

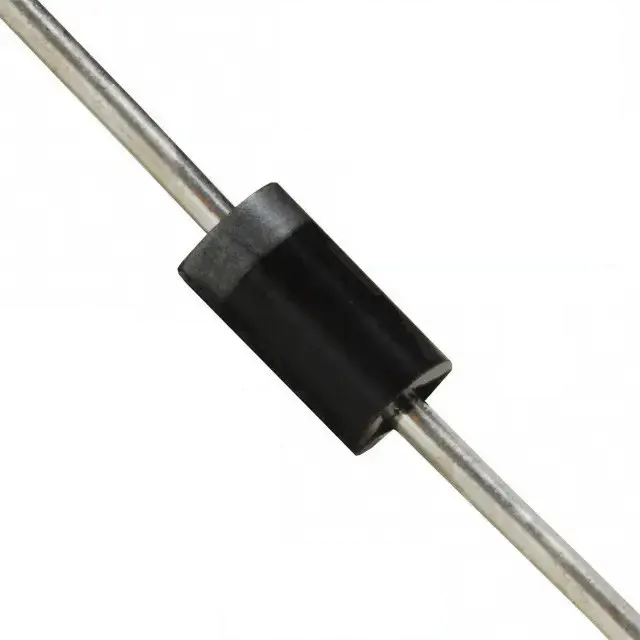

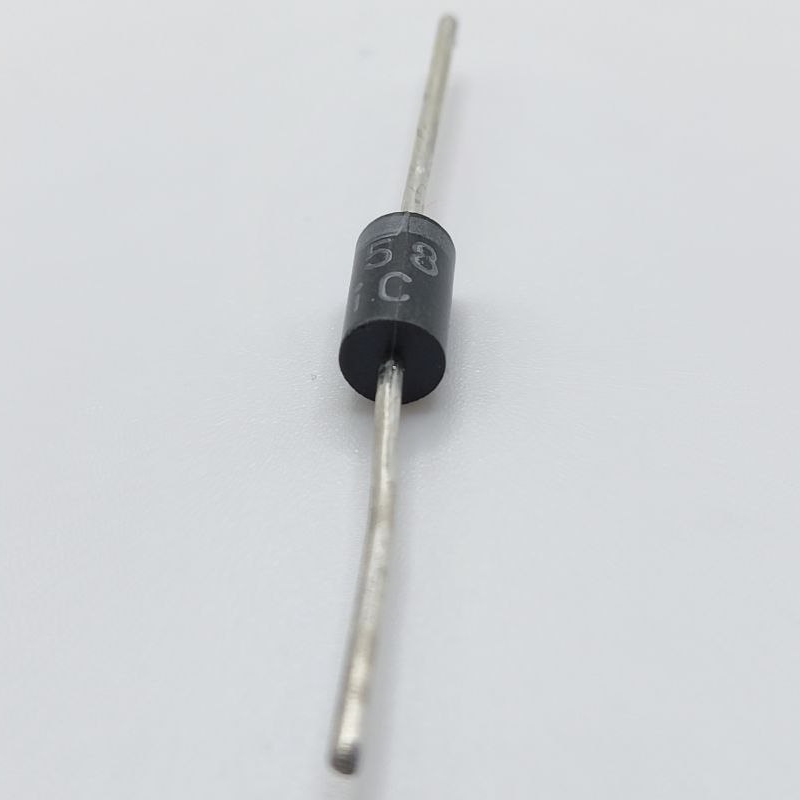

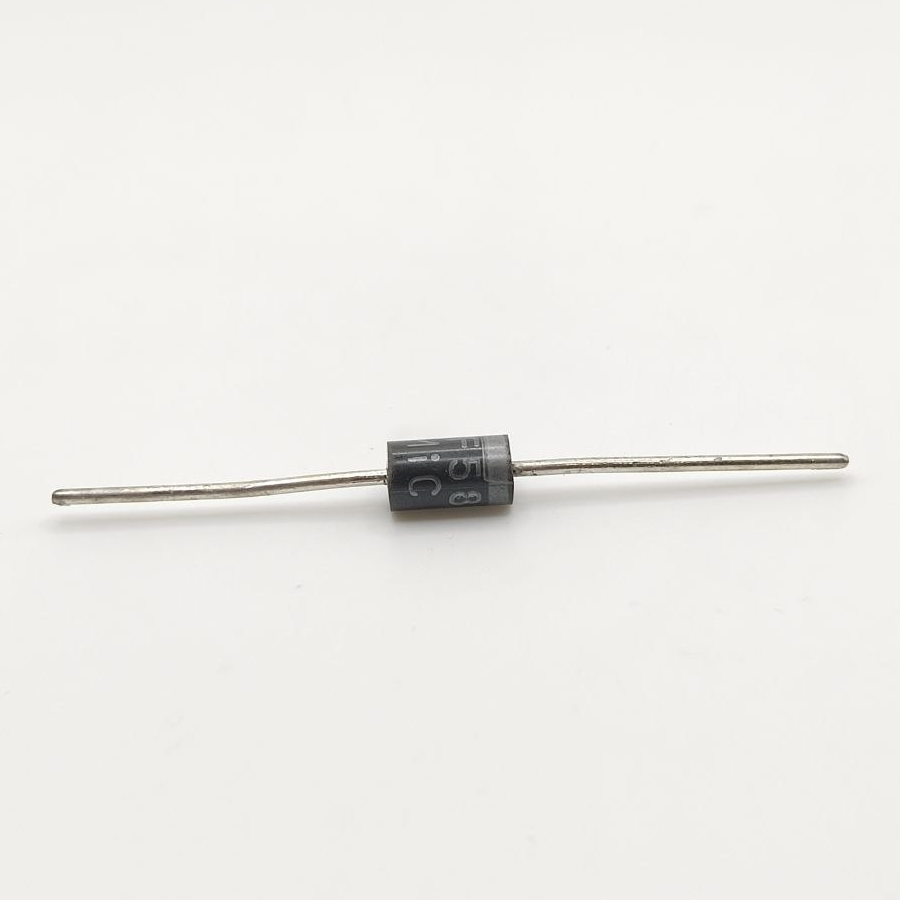

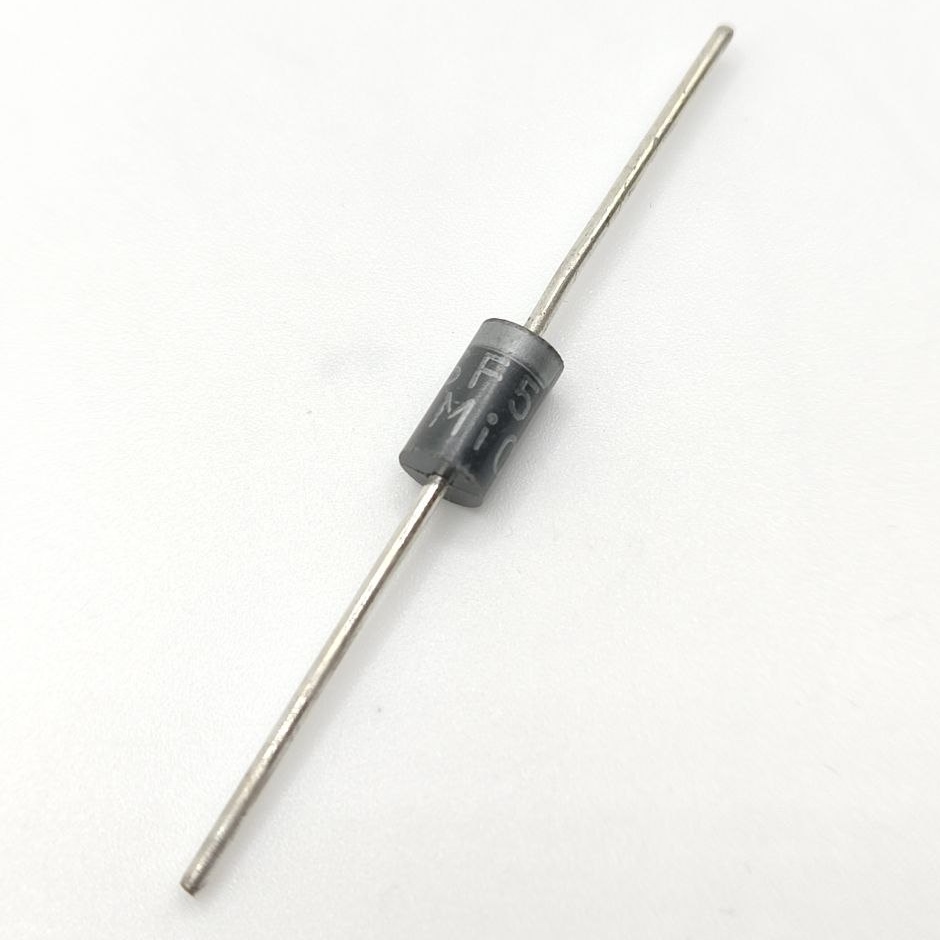

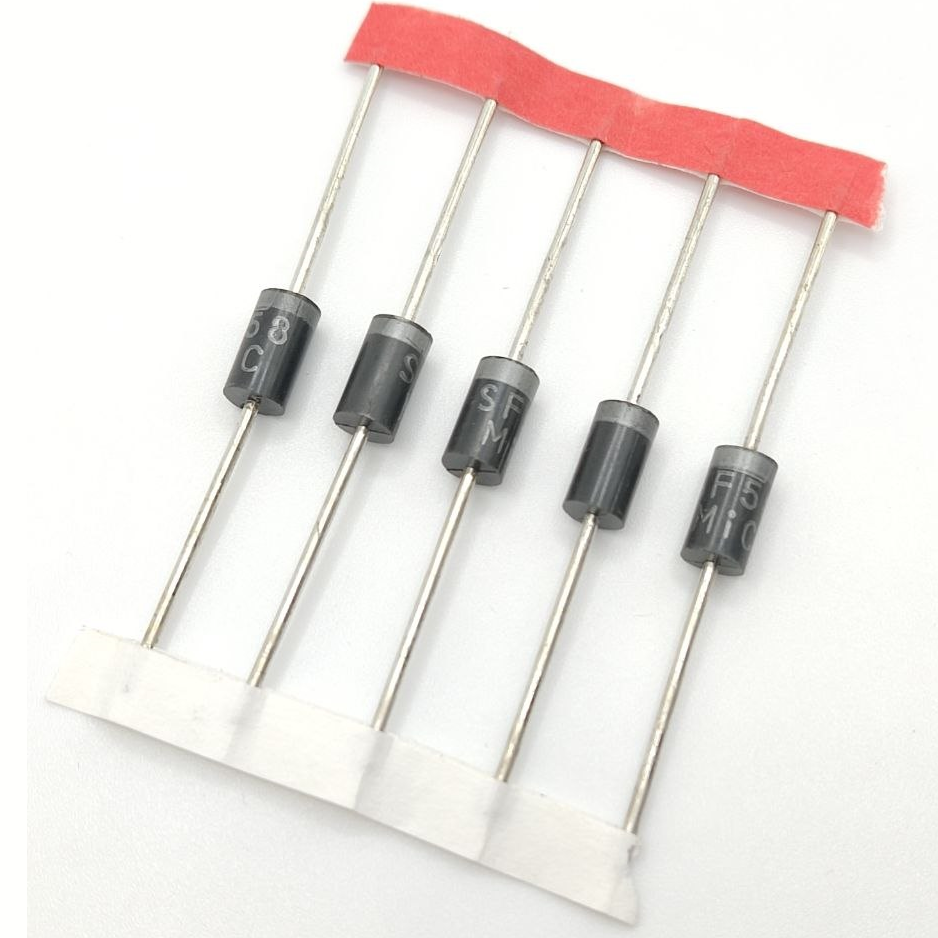

Діод швидкий SF58 5A 600V 35nS DO201AD
Ціна за 1 шт.
3.60
грн
В
наявності 96
шт.
Оптом і в роздріб
Оптові ціни
Опис
Діод швидкий SF58 5A 600V 35nS DO201AD
Діод швидкий SF58 5A 600V 35nS DO201AD — це високошвидкісний випрямний діод з ультракоротким часом відновлення, призначений для роботи у високочастотних імпульсних схемах живлення, перетворювачах напруги та мостових випрямлячах. Завдяки характеристиці Ultra Fast Recovery забезпечує мінімальні втрати енергії та зниження нагріву при швидкому перемиканні.
Особливості
🔹 Ультрашвидке відновлення (35 нс) забезпечує миттєве вимкнення провідності при зміні полярності, що критично для високочастотних схем.
🔹 Максимальний струм 5 А дозволяє використовувати діод у силових ланцюгах та блоках живлення середньої потужності.
🔹 Висока зворотна напруга 600 В гарантує надійну роботу в імпульсних джерелах живлення та перетворювачах.
🔹 Зменшені втрати на перемикання значно підвищують ККД пристрою та знижують тепловиділення.
🔹 Стійкість до імпульсних перевантажень до 150 А забезпечує надійність при пускових струмах і перехідних процесах.
🔹 Корпус DO-201AD забезпечує ефективне відведення тепла та механічну міцність.
🔹 Підходить для високочастотних застосувань (20 кГц і вище), де звичайні діоди не справляються.
🔹 Низький зворотний струм (до 5 мкА) мінімізує втрати в режимі блокування.
🔹 Робочий температурний діапазон від -55°C до +150°C дозволяє використовувати в складних умовах експлуатації.
Переваги
✔ Висока ефективність у імпульсних схемах
✔ Мінімальні втрати при перемиканні
✔ Надійність при високих навантаженнях
✔ Стабільна робота на високих частотах
✔ Тривалий термін служби
Застосування
✅ Імпульсні блоки живлення (SMPS)
✅ DC-DC перетворювачі
✅ Мостові випрямлячі
✅ Інвертори та перетворювачі напруги
✅ Керування електродвигунами
✅ Промислова електроніка
Опис інтерфейсів
🔸 Анод — підключення до позитивного потенціалу ланцюга
🔸 Катод (маркований) — вихід випрямленого сигналу
🔸 Виводи для THT-монтажу — зручність пайки в отвори
Інструкція до використання
1️⃣ Визначте полярність діода (катод позначений смугою).
2️⃣ Встановіть діод у схему відповідно до напрямку струму.
3️⃣ Виконайте пайку у монтажні отвори плати.
4️⃣ Переконайтесь у правильності підключення.
5️⃣ Перевірте роботу пристрою під навантаженням.
Заходи безпеки
⚠️ Не перевищуйте максимальний струм і напругу
⚠️ Забезпечте належне охолодження при навантаженні
⚠️ Дотримуйтесь полярності підключення
⚠️ Уникайте перегріву під час пайки
⚠️ Використовуйте у відповідних електричних режимах
Технічні характеристики
⚙️ Виробник: MASTER INSTRUMENT CORPORATION (MIC)
⚙️ Тип діода: швидкий (Superfast)
⚙️ Корпус: DO-201AD
⚙️ Конфігурація: одиночний
⚙️ Максимальний струм: 5 А
⚙️ Максимальна зворотна напруга: 600 В
⚙️ Час відновлення: 35 нс
⚙️ Максимальний імпульсний струм: 150 А
⚙️ Пряме падіння напруги: до 1,7 В
⚙️ Зворотний струм: до 5 мкА
⚙️ Монтаж: THT (пайка в отвори)
⚙️ Робоча температура: -55°C … +150°C
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Діод SF58 5A 600V — 1 шт.
Діод забезпечує стабільну та ефективну роботу у високочастотних силових схемах, знижуючи втрати та підвищуючи надійність електронних пристроїв.
