Код: 19368

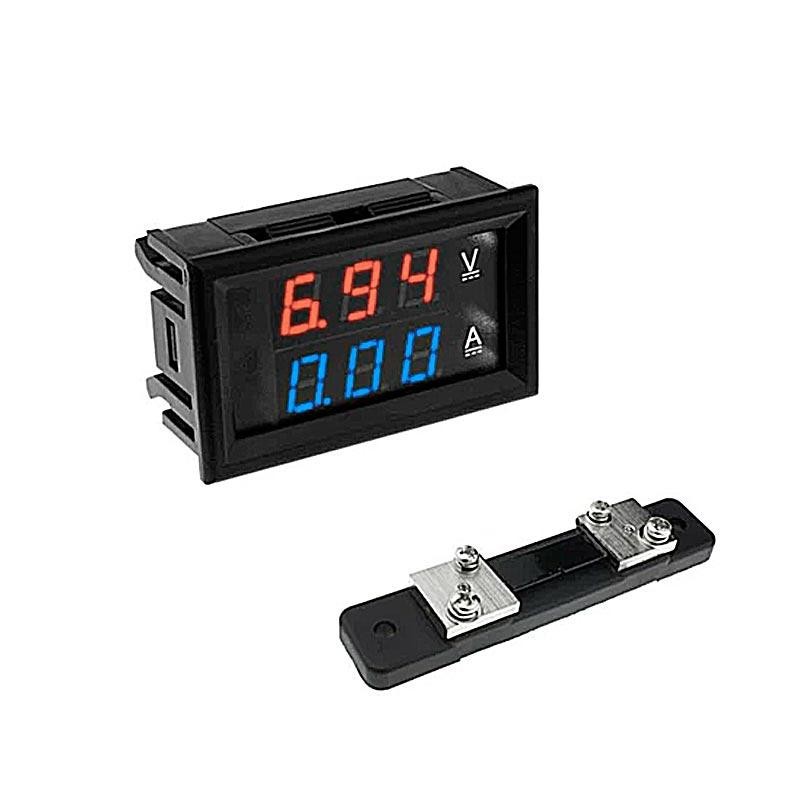

2 в 1 Амперметр/вольтметр 100V/100A вбудовний (шунт в комплекті)
Ціна за 1 шт.
307.30
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Даний пристрій є цифровим вольтметром-амперметром, який дозволяє одночасно вимірювати напругу і силу струму в ланцюгу. Цифровий вольтметр-амперметр добре підійде для лабораторного блоку живлення, який не має вбудованого вимірника. Також його можна використовувати в зарядних пристроях, різних джерелах живлення, різних електричних ланцюгах тощо.
Цифровий вольтметр-амперметр оснащений якісним чорним корпусом, який забезпечує захист від механічних пошкоджень, двома семисегментними індикаторами, що відображають поточні значення параметрів. Однією з особливостей даного пристрою є наявність шунта (входить до комплекту), за допомогою якого можна вимірювати силу струму ланцюга. Напруга електричного ланцюга відображається на верхньому дисплеї відповідно сила струму на нижньому. Діапазон вимірювання напруги знаходиться в межах від 0 до 100 В, а сили струму становить від 0 до 100 А. При використанні навантаження із силою струму більше 30 А необхідно використовувати шунт, інакше пристрій вийде з ладу. Час оновлення даних становить близько 100 мс, а точність виміру ±1%.
Підключається зовнішнє джерело живлення та навантаження за допомогою 5 висновків. Призначення висновків:
| VCC: | живлення пристрою напругою 4,5 - 30 В |
| GND: | загальний провід («земля») |
| VIN: | вимірювання напруги зовнішнього пристрою 0 - 100 В |
| I+: | вимірювання сили струму зовнішнього пристрою 0 – 100 А |
| I-: | «земля» |
Завдяки невеликим розмірам і дизайну, що вбудовується, цифровий вольтметр-амперметр можна вмонтувати в панель когось пристрою, корпус приладу і т.д. На звороті корпусу розташовані монтажні отвори, що дозволяють закріпити пристрій на плоскій поверхні.
Зовнішнє джерело живлення та навантаження можна підключити 2 способами:
- Якщо напруга джерела живлення знаходиться в діапазоні від 4,5 до 30 В і має загальний провід з вимірювачем, то прилад можна підключити до його живлення.
- За наявності напруги вимірюваного джерела понад 30 В тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 30 В.
Цей вимірювач продається вже відкаліброваним. При необхідності відкалібрувати пристрій потрібно скористатися двома підстроювальними резисторами. За допомогою резистора I_ADJ здійснюється регулювання точності вимірювання сили струму, а змінний резистор V_ADJ змінює точність напруги постійного струму.
Живлення на пристрій подається від зовнішнього джерела живлення напругою від 4,5 до 30 В. При підключенні живлення необхідно дотримуватися полярності.
Технічні характеристики модуля:
| Напруга живлення, | 4,5...30 |
| Максимальний струм споживання, ма | 20 |
| Діапазон вимірювання напруги, | 0 ... 100 |
| Діапазон вимірювання сили струму, А | 0 ... 100 |
| Частота оновлення, мс/раз | 100 |
| Точність виміру, % | ±1 |
| Робоча температура, °C | -15...+70 |
| Розміри модуля, мм | 48 x 29 x 21 |
