Радіоконструктор Акустичний аналізатор спектру з матрицею M150.1 Модуль

Ціна за 1 шт.

840.90 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

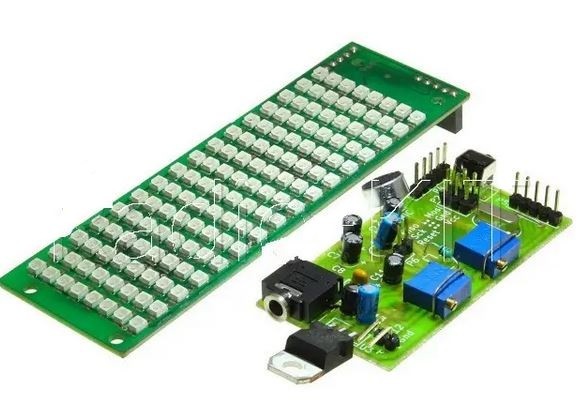

Акустичний аналізатор спектру призначений для естетичної візуалізації аудіосигналу та виконаний у вигляді функціонально завершеного модуля. В основі його роботи лежить алгоритм швидкого перетворення Фур'є, що дозволяє виділити 16 смуг у діапазоні від 130 до 16000 Гц. Захоплення звуку здійснюється з одного з двох можливих джерел: лінійного входу (підключення роз'єму miniJack 3.5 мм) або електретного мікрофона (за замовчуванням). Перемикання здійснюється автоматично. Пристрій комплектується двома модулями - контролером (M150/3) та світлодіодною матрицею розміром 8х16 пікселів (M150/1).

• При підключенні джерела живлення слід уважно дотримуватися полярності, а стабілізатор напруги рекомендується встановити на радіатор площею не менше 20 см2.

• Вибір типу матриці індикації (8×16 або 16×16) здійснюється за допомогою джампера J1. Для матриці 8x16 (M150/1) він має бути знятий. • Роз'єми P4 та P5 призначені для встановлення матриці.

• Так як різні джерела сигналу можуть мати різний рівень, для коректного відображення спектра слід провести підстроювання пристрою залежно від вибраного джерела сигналу (лінійний вхід або мікрофон). Для цього передбачені два потенціометри RV1 і RV2. При використанні лінійного входу сигнал проходить через підсилювач У1 коефіцієнт посилення якого регулюється RV1 (див. структурну схему). Сигнал з мікрофона проходить через У2 та У1, які регулюються за допомогою RV2 та RV1 відповідно.

• Кнопка SW1 призначена для перемикання ефектів відображення спектра в наступному порядку: суцільні стовпці, крапки, крапки із запам'ятовуванням (протягом 2с) максимуму.
