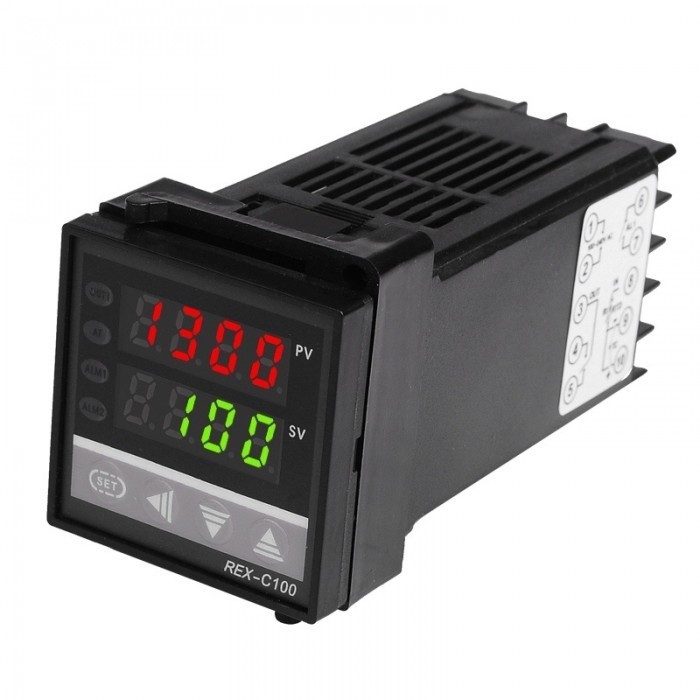

Цифровий ПІД-регулятор температури REX-C100FK02-V*AN

Ціна за 1 шт.

538.40 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Цифровой ПИД-регулятор температуры

Технические характеристики контроллера:

• размеры: 48 х 48 х 110 (мм) ± 0.2 мм
• точность: ± 0.5% от полной шкалы ±1 знак
• разрешение: 14 бит
• режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)
• период опроса: 0.5 с
• тип индикатора: LED
• время интегрирования (I): 0 ~ 3600 сек
• время дифференцирования (D): 0 ~ 3600 сек
• напряжение питания: 85-264 В
• потребляемая мощность: менее 10 Вт
• выход ПИД: SSR
• выход ALARM: релейный 3 А 250 В
• температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов
• заводские установки: термопара тип К; область температур 0 — + 400 °C
• циклов перепрограммирования: 100000
• сохранение установок после отключения питания: 10 лет
• вес: 170 г

Типы применяемых термопар (выбирается программированием): (K, J, R, S, B, E, N, T, C, Pt, U, L)

• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 — +1370 °C
• тип J (ТЖКн) (железо-константан) 0 — +120 °C
• тип R (Pt13Ro-Ro, чувствительность 10 мкВ/°C) 0 — +1769 °C
• тип S (ТПП, Pt10Ro-Pt, чувствительность 10 мкВ/°C) 0 — +1769 °C
• тип B (ТПР, Pt30Ro-Pt6Ro, чувствительность 10 мкВ/°C) 0 — +1820 °C
• тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 — +1000 °C
• тип N (ТНН, нихросил-нисил) 0 — +1300 °C
• тип T (медь-константан) -199.9 — +400 °C
• тип C (ТВР, W5Re-W26Re) 0 — +2320 °C
• тип Pt 0 — +1390 °C
• тип U -199.9 — +600 °C
• тип L (ТХК, хромель-копель) 0 — +800 °C

ПРИМЕРНАЯ! СХЕМА ПОДКЛЮЧЕНИЯ

На одной из сторон терморегулятора есть наклейка с описанием контактов для подключения:

1,2 – Источник переменного напряжения 220V;

3,4,5 – Управление нагрузкой (SSR контакты 4+ и 5. RELAY общий 3, нормально замкнутый 3-5, нормально разомкнутый 3-4);

6,7 – Выход на сигнализатор (3A, 250V макс);

8,9,10 – Выходы для подключения датчика температуры. Подключение термопары (K ,J…) производится к контактам 9-, 10+. Термометр сопротивления (Pt100, Сu50…) к контактам 8,9.
