Код: 24499

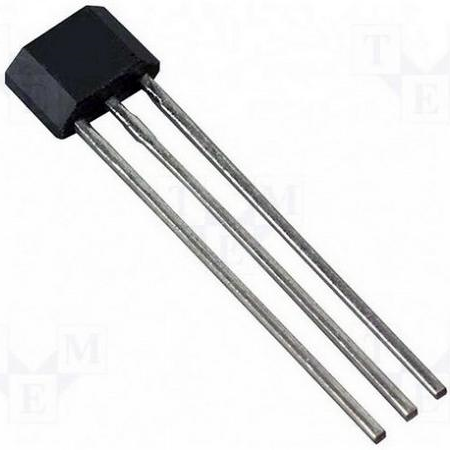

Мікросхема OH49E датчик Холу TO92S

Ціна за 1 шт.

10.20 грн

В
                                                                    наявності 29
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (29 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Мікросхема OH49E датчик Холу TO92S

Мікросхема OH49E — високочутливий аналоговий датчик Холла в компактному корпусі TO-92S. Формує лінійний вихідний сигнал, пропорційний силі магнітного поля, і забезпечує точну та стабільну роботу в сенсорних системах, автоматизації, робототехніці та контролі струму.

Особливості:

🔹 Аналоговий вихід із лінійною характеристикою
🔹 Робоча напруга в широкому діапазоні 2.5…10 В
🔹 Низький споживаний струм 4.2…8 мА
🔹 Висока стабільність нульового рівня (≈2.5 В при 0 GS)
🔹 Висока чутливість 1.8…2.2 мВ/GS
🔹 Діапазон вимірювання магнітного поля ±1200 GS
🔹 Вихідні рівні 0.8 В (–1200 GS) та 4.2 В (+1200 GS)
🔹 Низький вихідний шум: 90 μV (10 Hz–10 kHz)
🔹 Внутрішній вихідний опір 40…100 Ω
🔹 Тривимірний корпус TO-92S з надійними виводами
🔹 Повна сумісність з аналоговими та цифровими контролерами
🔹 Можлива індивідуальна настройка параметрів під замовника
🔹 Стійкість до температурних змін та довготривале стабільне функціонування
🔹 Ідеальний для точних вимірювань у системах управління

Переваги:

✔ Висока точність та стабільність
✔ Надзвичайно низький рівень шуму
✔ Просте підключення
✔ Робота від низьковольтних джерел
✔ Довговічність та надійність

Застосування:

✅ Датчики струму
✅ Позиційні сенсори
✅ Системи керування двигунами
✅ Робототехніка
✅ Автоматизація
✅ Магнітні вимірювальні системи

Опис інтерфейсів:

🔸 PIN 1 — Vcc
🔸 PIN 2 — GND
🔸 PIN 3 — VOUT (аналоговий вихід)

Інструкція до використання:

1️⃣ Під’єднайте живлення до Vcc та GND
2️⃣ Знімайте аналоговий сигнал з виходу VOUT
3️⃣ Орієнтуйте датчик у напрямку магнітного поля
4️⃣ Для зменшення шуму використовуйте RC-фільтр
5️⃣ Уникайте перегріву під час пайки

Заходи безпеки:

⚠️ Не перевищуйте напругу живлення 10 В
⚠️ Захищайте від ESD
⚠️ Дотримуйтеся полярності
⚠️ Не піддавайте полю, що перевищує ±1200 GS

Технічні характеристики:

⚙️ Робоча напруга: 2.5…10 В
⚙️ Струм споживання: 4.2…8 мА
⚙️ Напруга VNULL (0 GS): 2.35…2.65 В
⚙️ Чутливість: 1.8…2.2 мВ/GS
⚙️ Вихід VH @ +1200 GS: 4.2 В
⚙️ Вихід VL @ –1200 GS: 0.8 В
⚙️ Вихідний опір: 40…100 Ω
⚙️ Діапазон магнітного поля: ±1200 GS
⚙️ Вихідний шум: 90 μV
⚙️ Корпус: TO-92S
⚙️ Габарити (Д × Ш × В): 4.1 × 3.18 × 1.57 мм

📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.

Комплектація:

📦 Мікросхема OH49E

Точний і стабільний аналоговий датчик Холла, який легко інтегрується у вимірювальні та керуючі системи.
