Код: 24769

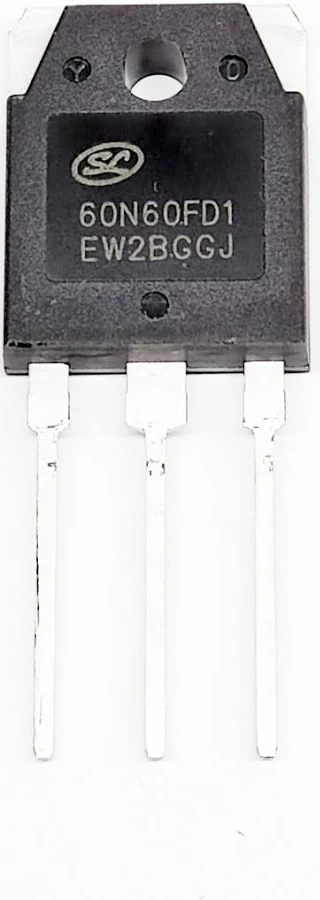

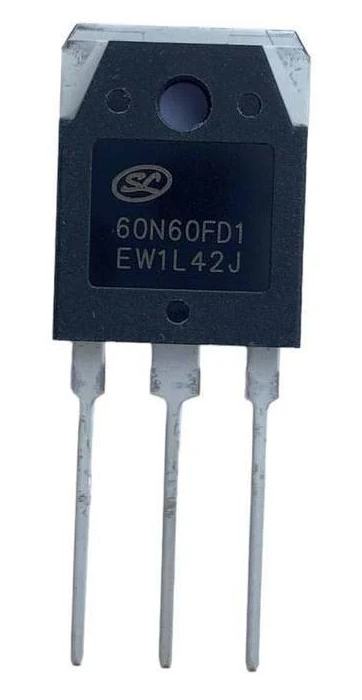

Транзистор IGBT SGT60N60FD1PN 60A 600V TO3P
Ціна за 1 шт.
81.80
грн
В
наявності 20
шт.
Оптом і в роздріб
Оптові ціни
Опис
Транзистор IGBT SGT60N60FD1PN 60A 600V TO-3P
Транзистор IGBT SGT60N60FD1PN 60A 600V TO-3P — це потужний високовольтний IGBT-транзистор зі зворотним діодом, призначений для застосування в інверторах, джерелах живлення, імпульсних перетворювачах та схемах високої потужності.
Особливості
🔹 Використовує комбіновану структуру IGBT + діод, що забезпечує ефективне керування високими струмами та зменшення втрат при перемиканні.
🔹 Корпус формату TO3P забезпечує відмінне відведення тепла, високу механічну міцність та зручність монтажу на радіатор.
🔹 Підтримує роботу при напрузі колектор–емітер до 600 В, що дозволяє використовувати транзистор у високовольтних силових схемах.
🔹 Дозволене напруга затвор–емітер ±20 В гарантує стабільність керування в широкому діапазоні режимів.
🔹 Високий імпульсний струм колектора до 120 А (при 25°C) робить його придатним для пікових навантажень та імпульсних процесів.
🔹 Швидкий час відновлення діода 38 нс покращує ефективність у високочастотних застосуваннях.
🔹 Максимальна потужність розсіювання 321 В забезпечує стабільну роботу навіть у важких температурних умовах.
Переваги
✔ Високий струмовий запас
✔ Стійкість до високої напруги
✔ Низькі втрати при перемиканні
✔ Надійний корпус TO3P із хорошим тепловідводом
✔ Підходить для роботи в умовах великих навантажень
Застосування
✅ Інвертори
✅ Джерела живлення
✅ Імпульсні блоки живлення (SMPS)
✅ Електродвигуни та драйвери
✅ Промислова силова електроніка
✅ Перетворювачі та зарядні пристрої високої потужності
Опис інтерфейсів
🔸 Колектор (C) — основний силовий вхід високої напруги
🔸 Емітер (E) — силовий вихід
🔸 Затвор (G) — керуючий вивід транзистора

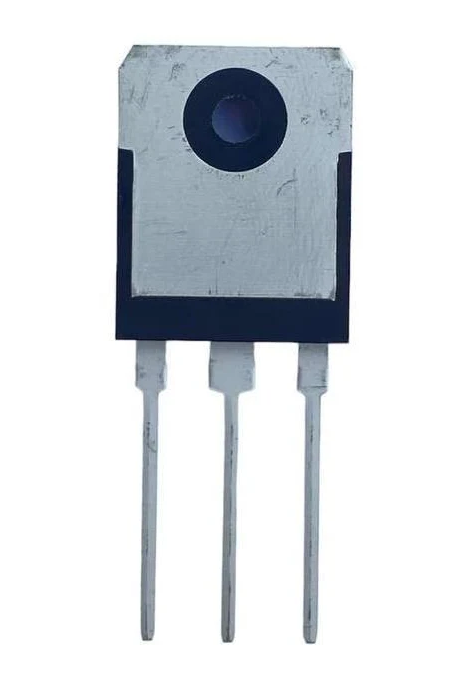

🔸 Монтажний майданчик корпуса — для встановлення на радіатор і тепловідведення
Інструкція до використання
1️⃣ Встановіть транзистор у відповідний отвір плати або на радіатор.
2️⃣ Закріпіть корпус через монтажний отвір для надійного тепловідведення.
3️⃣ Під’єднайте колектор, емітер та затвор згідно зі схемою.
4️⃣ Забезпечте використання драйвера затвора з допустимою напругою ±20 В.
5️⃣ Перед запуском перевірте відсутність коротких замикань і надійність електричних з’єднань.
Заходи безпеки
⚠️ Не перевищуйте максимальні параметри струму та напруги.
⚠️ Використовуйте тепловідвід для запобігання перегріву.
⚠️ Уникайте електростатичного розряду (ESD) при роботі із затвором.
⚠️ Забезпечте коректне підключення та ізоляцію силових ланцюгів.
Технічні характеристики
⚙️ Виробник: SILAN
⚙️ Корпус: TO3P
⚙️ Структура: IGBT + Diode
⚙️ Схема з'єднання: Одиночний
⚙️ Напруга колектор–емітер: 600 В
⚙️ Напруга затвор–емітер: ±20 В
⚙️ Максимальний струм колектора (25°C): 120 А
⚙️ Максимальний струм колектора (100°C): 60 А
⚙️ Час відновлення діода: 38 нс (typ)
⚙️ Максимальна потужність розсіювання (25°C): 321 Вт
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попереднього повідомлення.
Комплектація
📦 Транзистор IGBT SGT60N60FD1PN — 1 шт.
Надійний силовий компонент для високонавантажених електронних пристроїв.
