Опис

Область применения

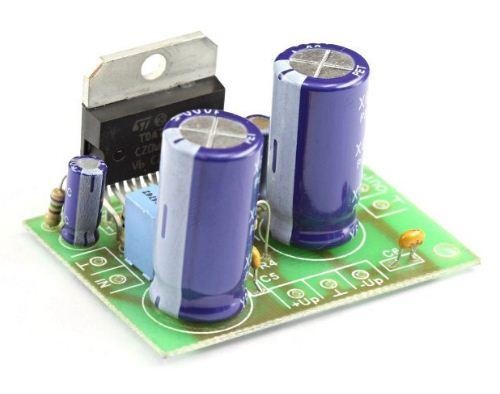

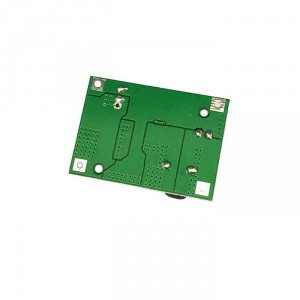

Данный набор позволяет собрать простой и мощный монофонический усилитель НЧ, обладающий малыми габаритами, минимальным числом элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Технические характеристики

K/M-207, TDA7294

Напряжение питания . . . . . . . . . . . . . . . . . . . ±12 - ±40В

Частотный диапазон . . . . . . . . . . . . . . . . . . 40Гц - 20кГц

Максимальная выходная мощность: Uпит.±37В,

Rн 8Ом . . . . . . . . . . . . . . . 100Вт

Uпит.±30В,

Rн 4Ом . . . . . . . . . . . . . . . 100Вт

Коэф. гармоник:

Pвых=5Вт,

F=1кГц . . . . . . . . . . . . . . . 0.005%

Pвых=0,1...50Вт,

F=20Гц...20кГц . . . . <0.1%

Номинальное входное напряжение . . . . . . . . . . . .700мВ

Напряжение питания . . . . . . . . . . . . . . . . . . . ±12 - ±50В

Частотный диапазон . . . . . . . . . . . . . . . . . . 40Гц - 20кГц

Максимальная выходная мощность: Uпит.±45В,

Rн 8Ом . . . . . . . . . . . . . . . 140Вт

Uпит.±30В,

Rн 4Ом . . . . . . . . . . . . . . . 110Вт

Коэф. гармоник:

Pвых=5Вт,

F=1кГц . . . . . . . . . . . . . . . 0.005%

Pвых=0,1...50Вт,

F=20Гц...20кГц . . . . <0.1%

Номинальное входное напряжение . . . . . . . . . . . .700мВ

Описание усилителя

В типовой схеме включения (TDA7294), УНЧ развивает 70 Вт синусоидальной мощности на нагрузке 4\6\8 Ом при напряжениях питания соответственно ±27В, ±31В, ±35В. Музыкальная мощность при этом составляет 100 Вт. Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность усилителя. Дополнительно нужно установить фильтрующие конденсаторы питания емкостью не менее 4700 мкФ (рекомендуется 10000 мкФ) в каждое плечо источника. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.

ВНИМАНИЕ! Микросхему U1 необходимо установить на теплоотвод площадью не менее 600 кв.см. с применением теплопроводящей пасты, учитывая, что ее корпус соединен с отрицательным выводом источника питания.
