Код: 23931

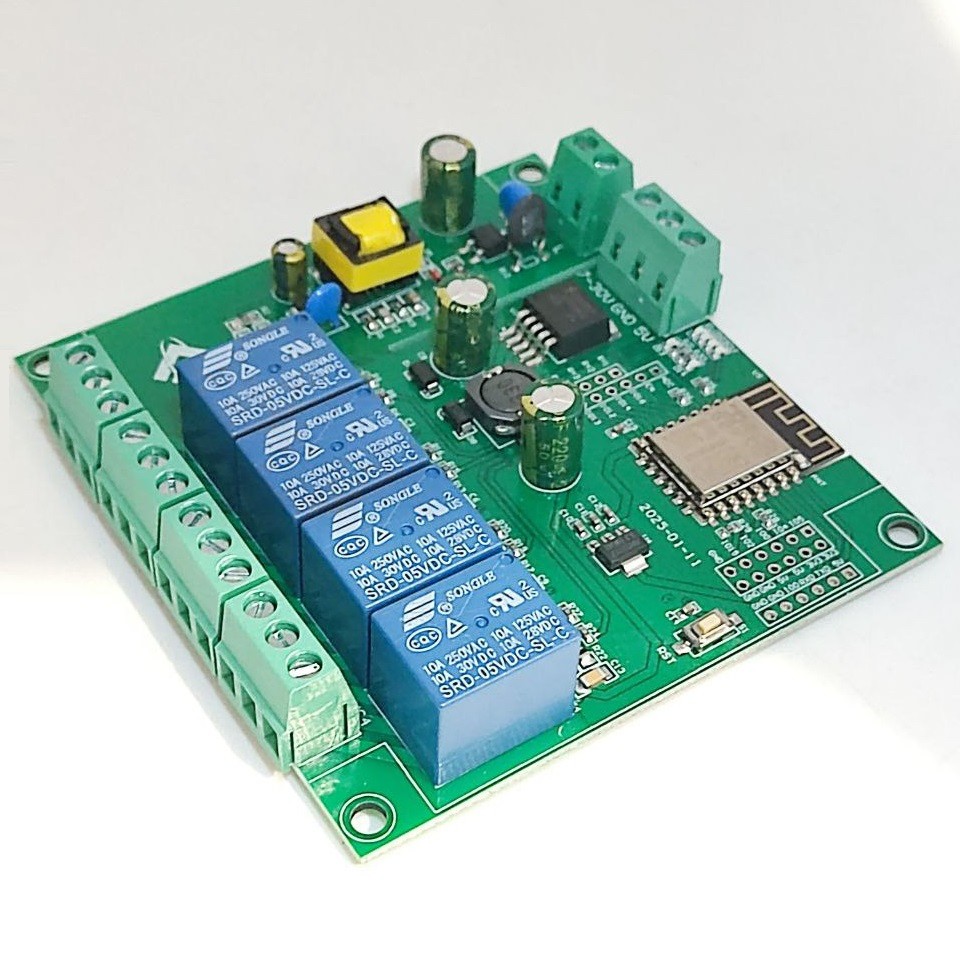

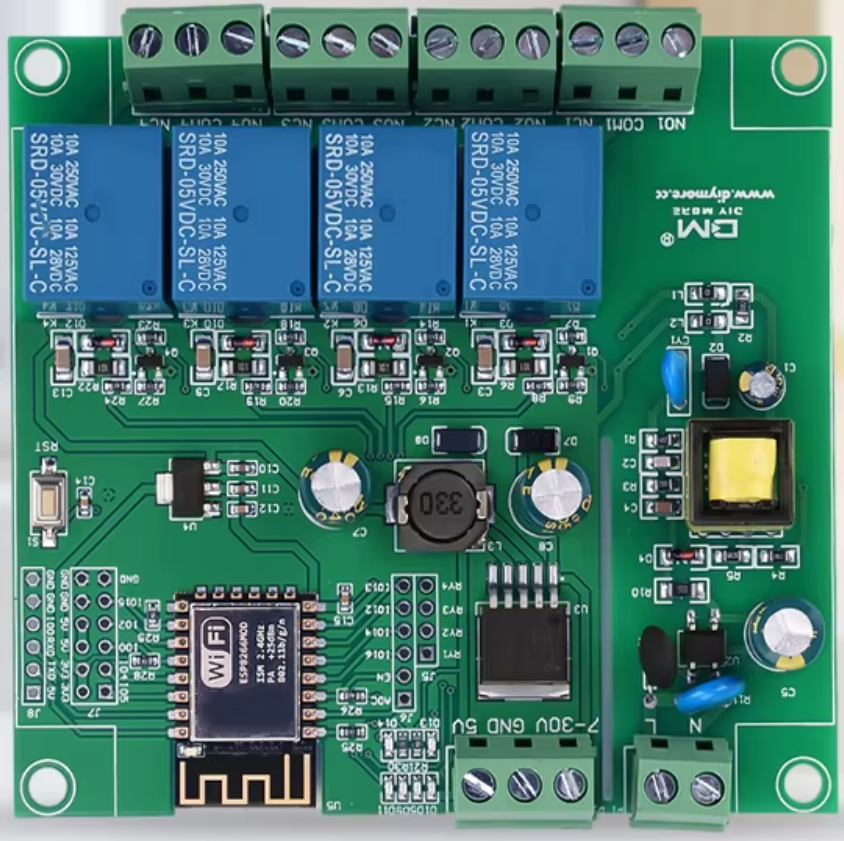

Релейний модуль Wi-Fi 4-канальний ESP8266 ESP-12F AC/DC 5V/7-28V

Ціна за 1 шт.

470.50 грн

В
                                                                    наявності 17
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (17 шт).

Оптом і в роздріб

Оптові ціни

430.20 грн./шт.

при замовленні від 2 шт.

Способи оплати Умови повернення Графік роботи

Опис

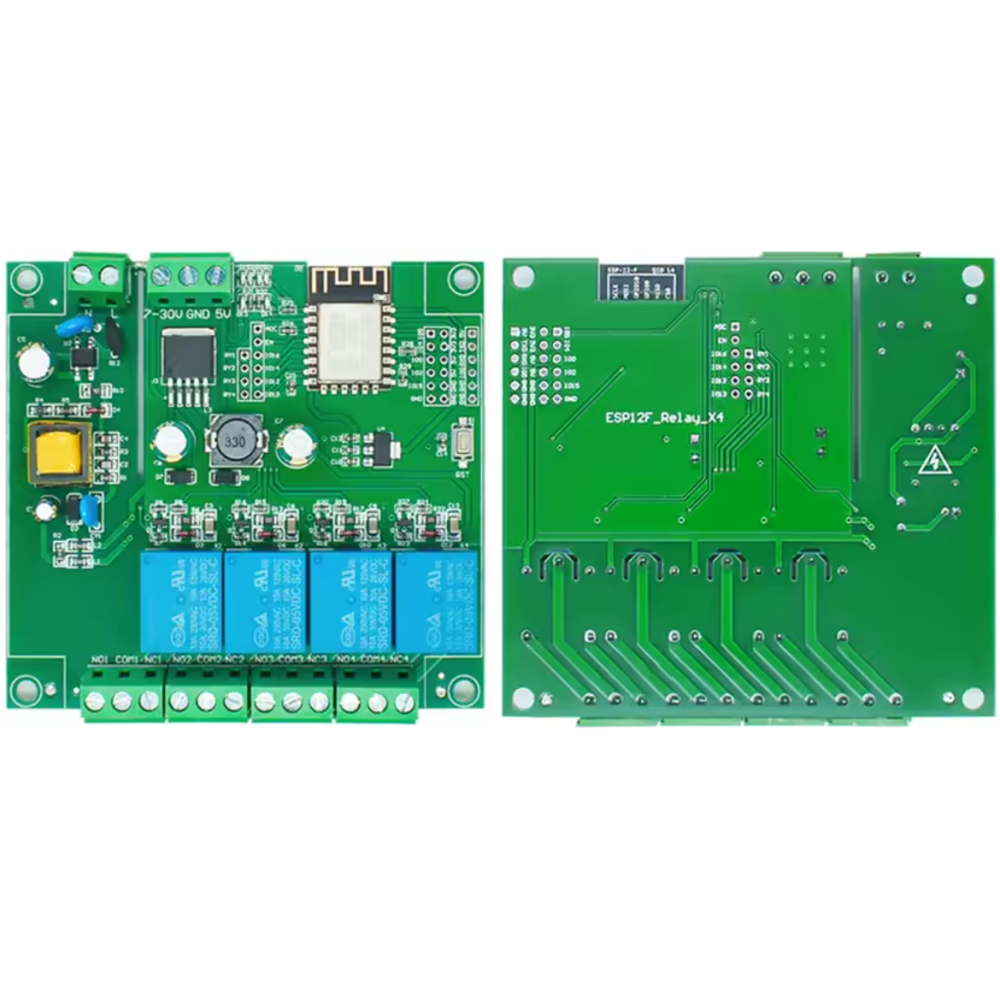

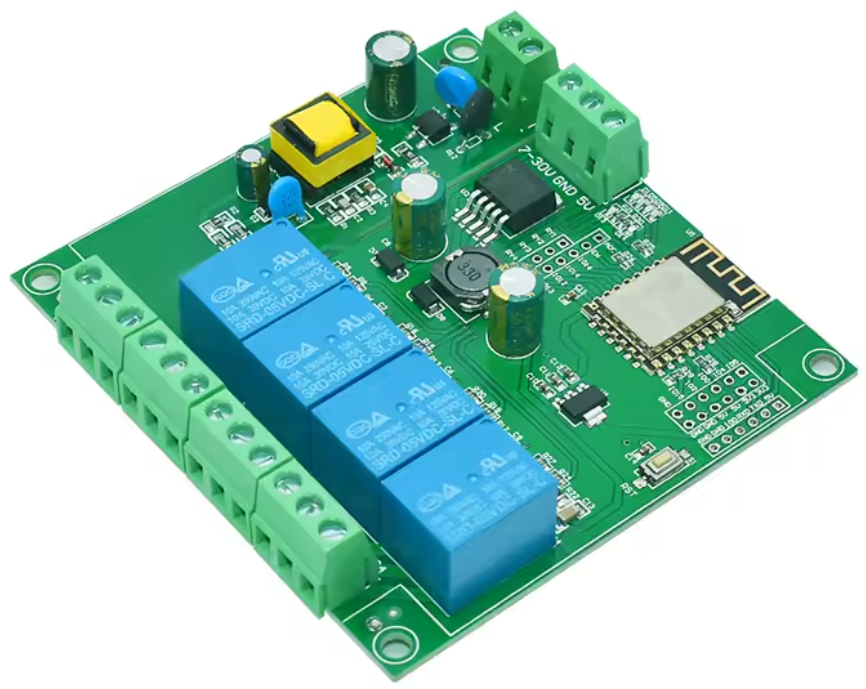

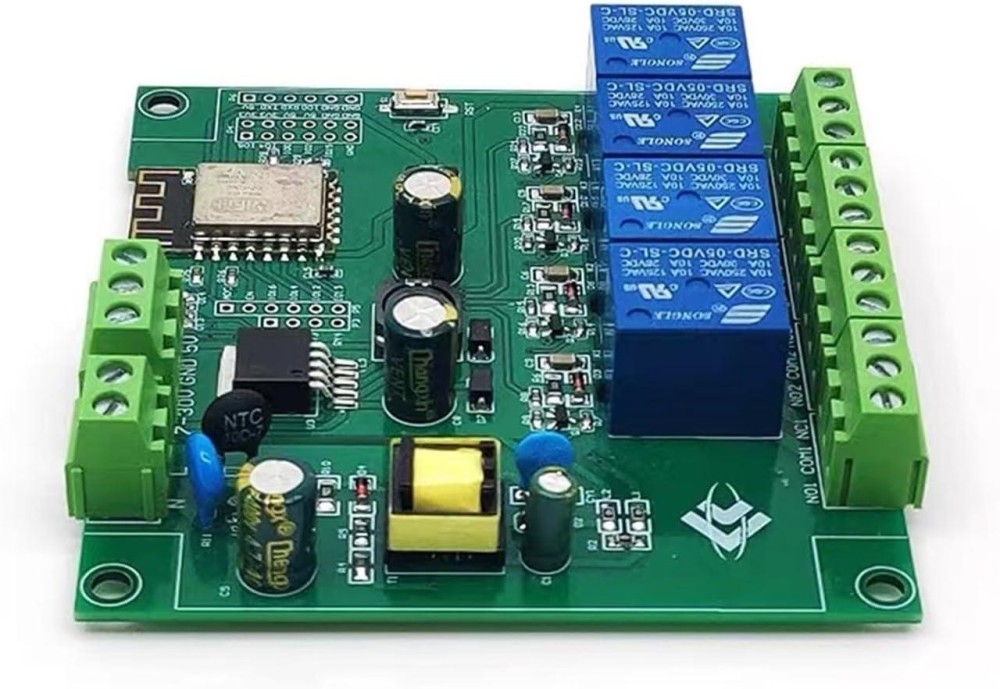

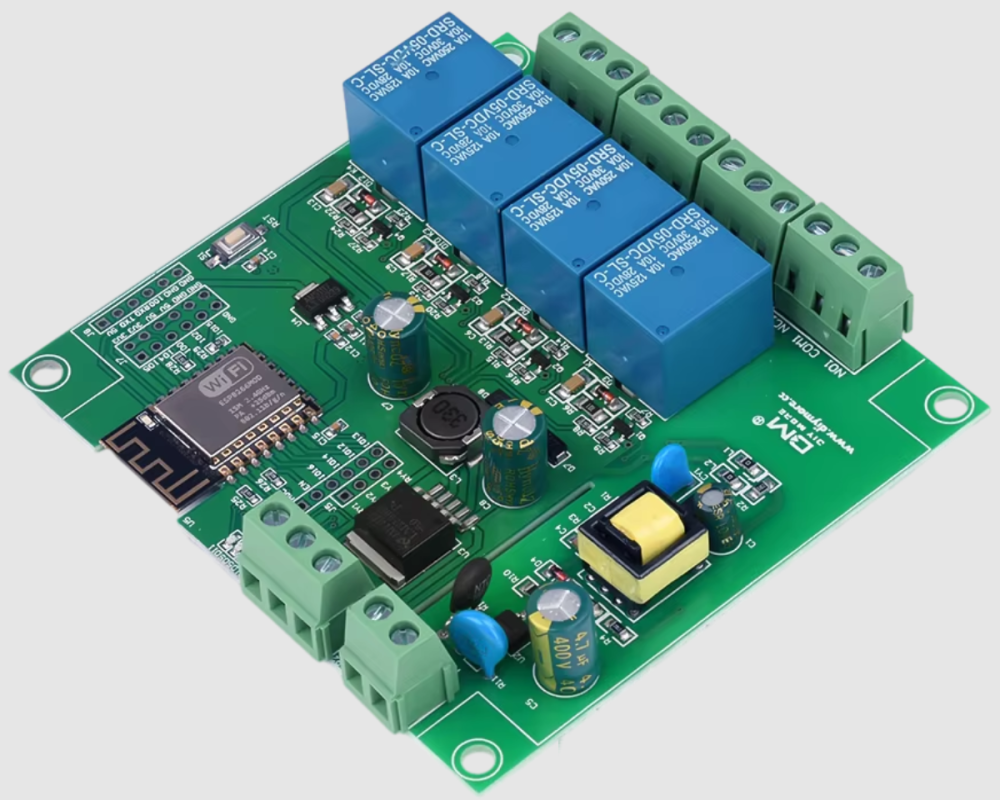

Релейний модуль Wi-Fi 4-канальний ESP8266 ESP-12F AC/DC 5V/7-28V

Цей релейний модуль на базі ESP8266 поєднує в собі бездротове керування, гнучкість живлення та відкриту архітектуру для прошивок. Ідеально підходить для реалізації автоматизованих систем і IoT-проєктів.

Особливості:
🔹 Модуль ESP-12F з 4MB пам’яті — заснований на мікроконтролері ESP8266, дозволяє програмування через Arduino IDE та інші середовища
🔹 4 незалежних реле з оптопарою — електрично ізольовані, підходять для керування змінним (AC до 250В) або постійним (DC до 30В) навантаженням

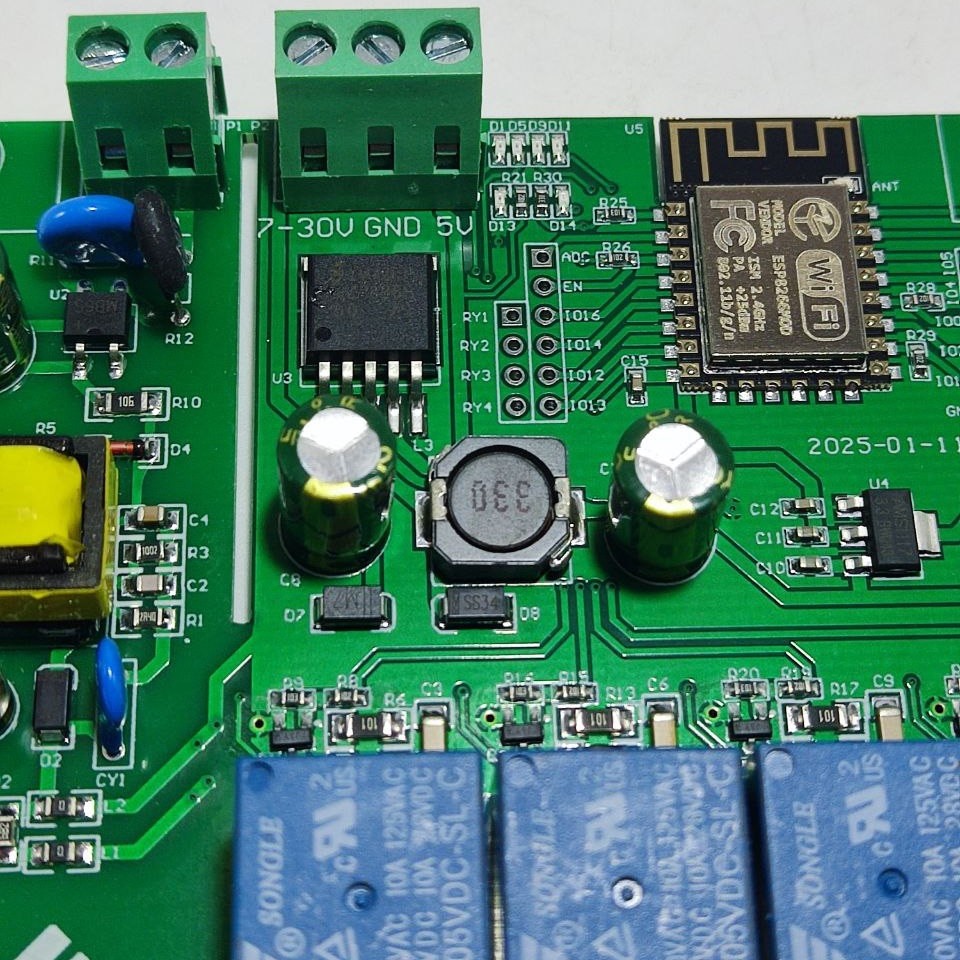

🔹 Вбудований стабілізатор живлення — модуль підтримує живлення з трьох джерел:
▪️ DC 5V (через контакт на платі)
▪️ DC 7–28V (через окремий вхід)
▪️ AC 90–250V (через спеціальний клемник і вбудований AC-DC конвертер)
🔹 Інтерфейси UART (TX/RX) — дозволяють оновлювати прошивку та зчитувати дані з мікроконтролера

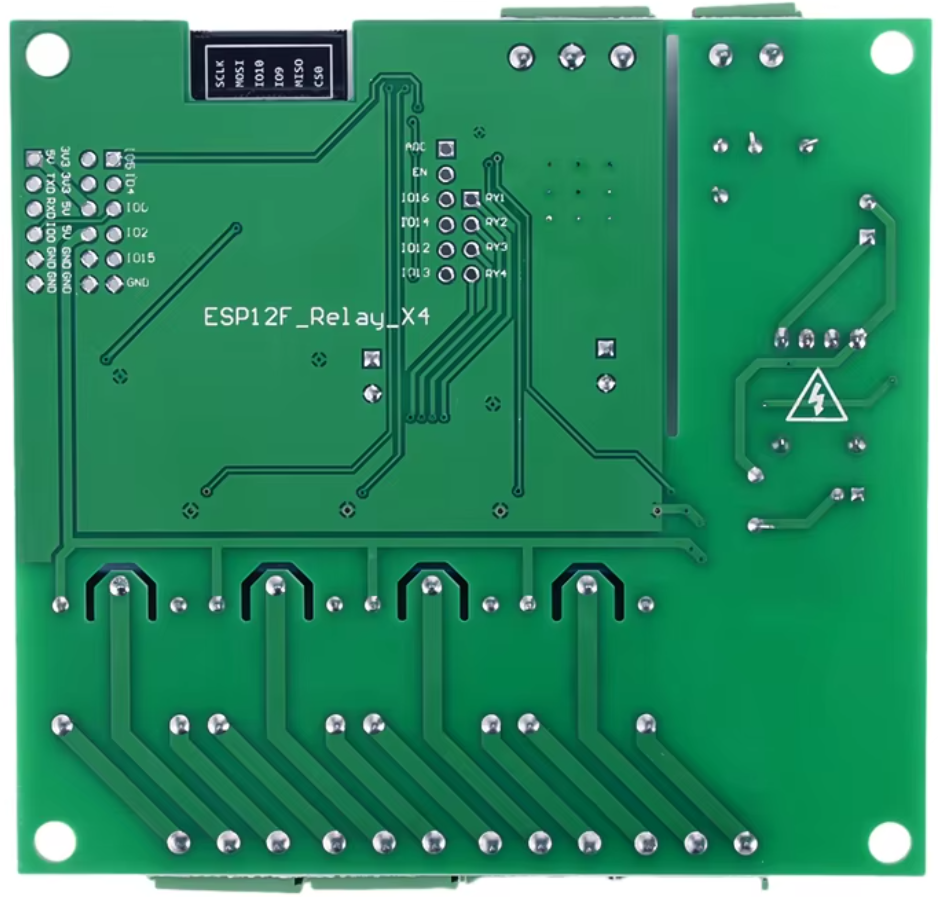

🔹 Піни GPIO на платі — надають доступ до додаткових функцій ESP8266 для розширення функціональності
🔹 Фізична кнопка Reset (RST) — скидання або перезапуск модуля
🔹 Керування через застосунок E-WeLink — при наявності відповідної прошивки дозволяє керувати реле з будь-якої точки світу
🔹 Індикатори стану — кожне реле має світлодіод для візуального контролю, окремий LED для живлення
🔹 Компактний форм-фактор — легко інтегрується в проєкти з обмеженим простором

Переваги:
✔ Універсальне живлення: підтримка DC і AC у широкому діапазоні
✔ Можливість роботи без контролера — лише через Wi-Fi
✔ Сумісність із Arduino, NodeMCU, ESPHome, Tasmota
✔ Легка інтеграція в системи розумного будинку
✔ Надійна електрична ізоляція каналів реле

Застосування:
✅ Розумне освітлення та домашня автоматизація
✅ Віддалене керування насосами, воротами, вентиляторами
✅ Побудова IoT-пристроїв із Wi-Fi
✅ Системи сигналізації, сповіщення, запуск таймерів
✅ Експерименти та прототипування в лабораторіях

Опис інтерфейсів:
🔸 GND / RX / TX / 5V — TTL-порт для завантаження прошивки
🔸 IO0 — перемикає плату в режим програмування (замкнути на GND під час завантаження)
🔸 NO / COM / NC — вихід реле: нормально відкритий, спільний та нормально закритий контакти

NC: нормально замкнутий термінал, закорочений з COM до подачі живлення на реле і залишений плаваючим після подачі живлення;
COM: загальний термінал;
NO: нормально розімкнений термінал, залишений плаваючим до подачі живлення на реле і залишений короткозамкненим з COM після подачі живлення.

🔸 RST — кнопка скидання модуля
🔸 GPIO виходи — доступні через піновий роз’єм для власних схем

Інструкція з програмування:
1️⃣ Завантажте Arduino IDE (рекомендується 1.8.9+)
2️⃣ Додайте в налаштуваннях URL ядра: http://arduino.esp8266.com/stable/package_esp8266com_index.json
3️⃣ Установіть плату ESP8266 через Менеджер плат
4️⃣ Підключіть модуль через USB-UART перехідник (RX ↔ TX, TX ↔ RX, GND ↔ GND, 5V ↔ 5V)
5️⃣ Замкніть IO0 на GND для входу в режим прошивки
6️⃣ Виберіть тип плати ESP8266 (наприклад, Generic ESP8266 Module)
7️⃣ Завантажте прошивку/скетч
8️⃣ Після завантаження розімкніть IO0 та GND, перезапустіть модуль

Технічні характеристики:
⚙️ Контролер: ESP8266 (ESP-12F)
⚙️ Пам’ять: 4MB Flash
⚙️ Реле: 4 x 5V, навантаження до AC 250V / DC 30V
⚙️ Оптопари: Так, для кожного реле
⚙️ Живлення:
– DC 5V (контакт)
– DC 7–28V (роз'єм)
– AC 90–250V (вбудований перетворювач)
⚙️ Інтерфейси: UART, GPIO
⚙️ Світлодіоди: Індикація стану кожного реле
⚙️ Підтримка E-WeLink: Так (за допомогою прошивки)
⚙️ Розміри: 93 × 90 × 18.9 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

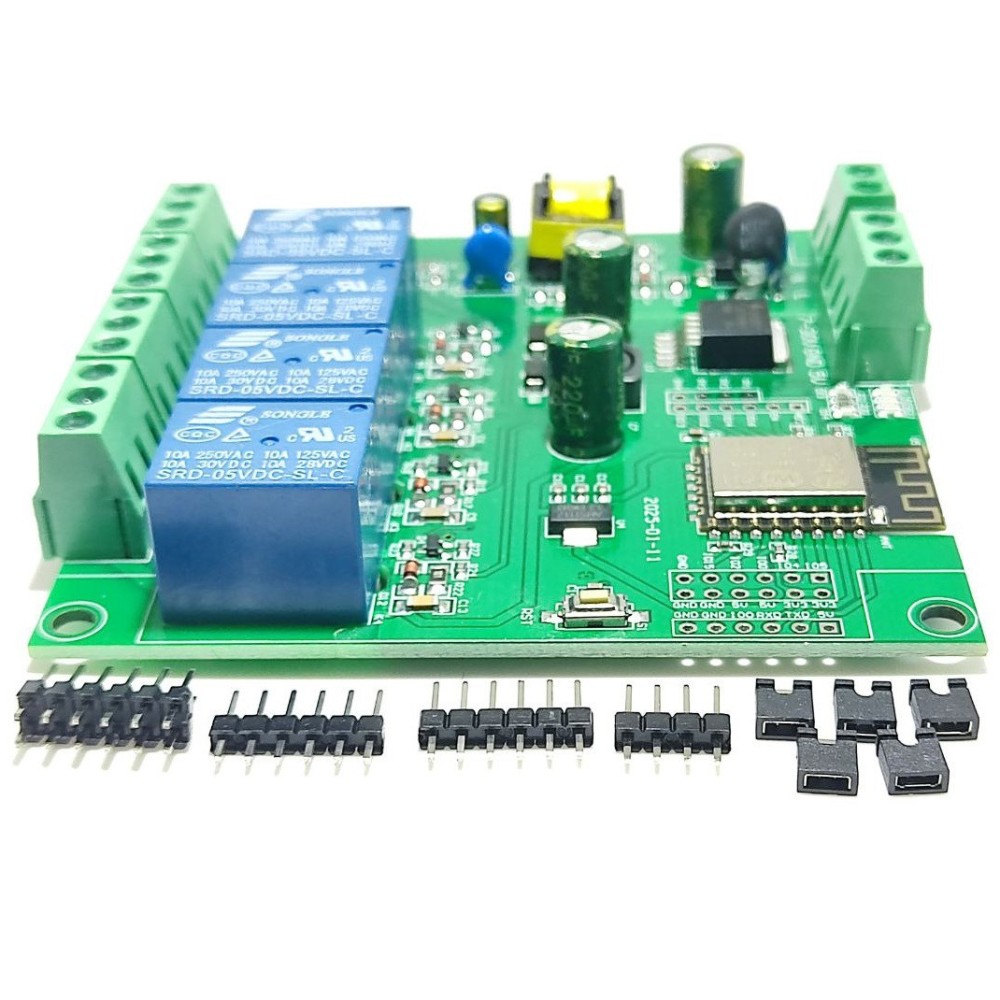

Комплектація:
📦 Модуль ESP8266 Relay 4CH — 1 шт
📦 Jumper — 5 шт
📦 Контакти одинарні 4×pin — 1 шт
📦 Контакти одинарні 6×pin — 2 шт
📦 Контакти подвійні 12×pin — 1 шт

ESP8266 4CH Relay Module — універсальний модуль для побудови розумного дому, автоматизації керування пристроями та розробки IoT-проєктів. Він поєднує стабільність, гнучкість живлення, простоту програмування і широкі можливості бездротового керування. Ідеальне рішення для DIY-ентузіастів та професійних розробників.
