Код: 24731

AC-DC понижуючий перетворювач XL4016E1 6A 3V 3.3V 5V 12V 24V

Ціна за 1 шт.

200.00 грн

В
                                                                    наявності 15
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (15 шт).

Оптом і в роздріб

Оптові ціни

185.60 грн./шт.

при замовленні від 2 шт.

Способи оплати Умови повернення Графік роботи

Опис

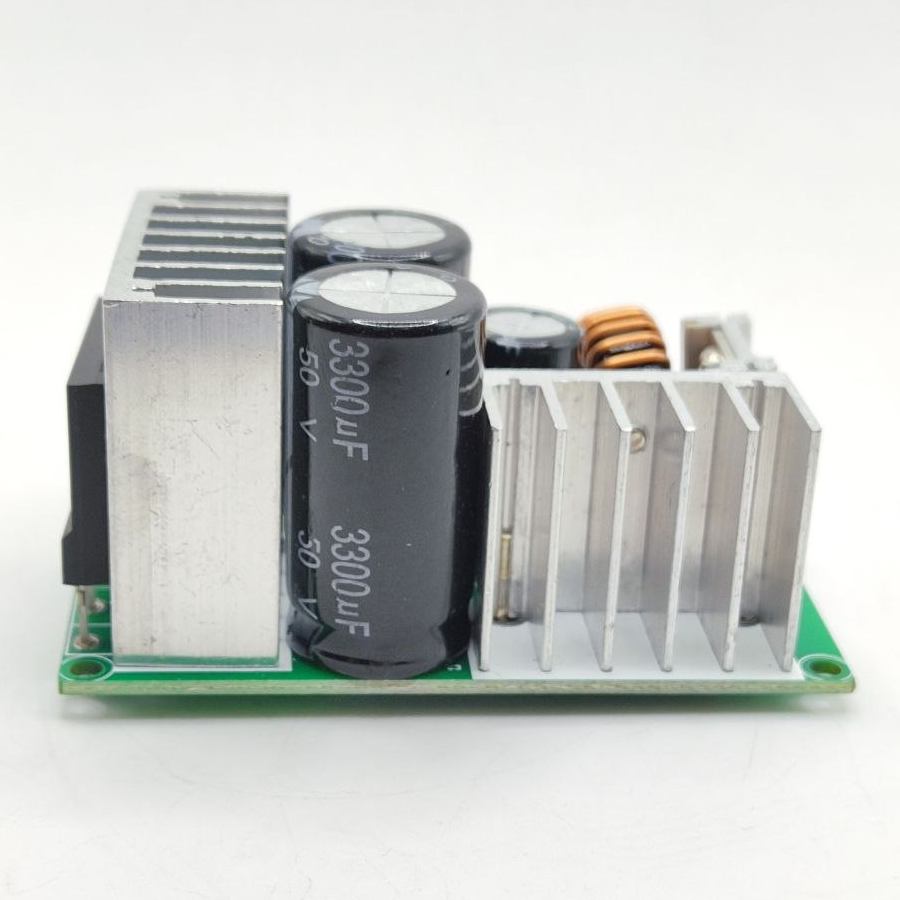

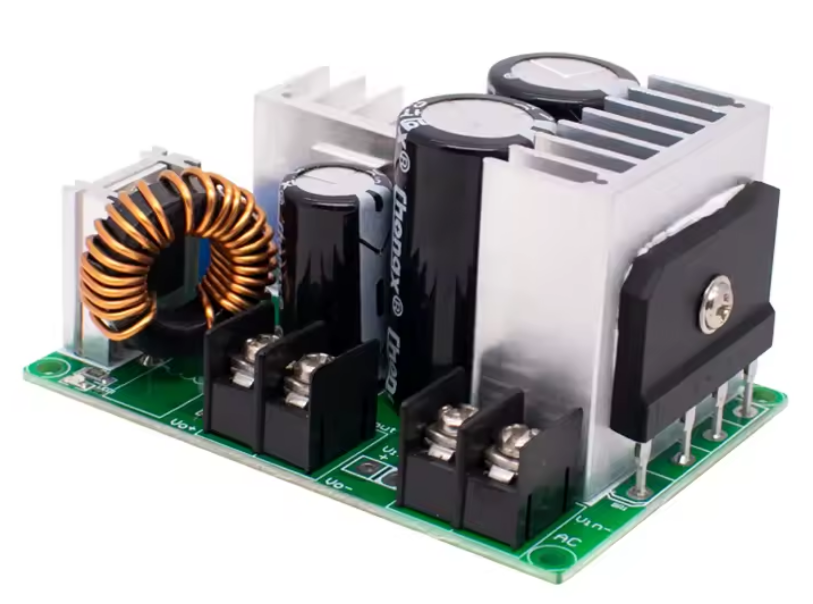

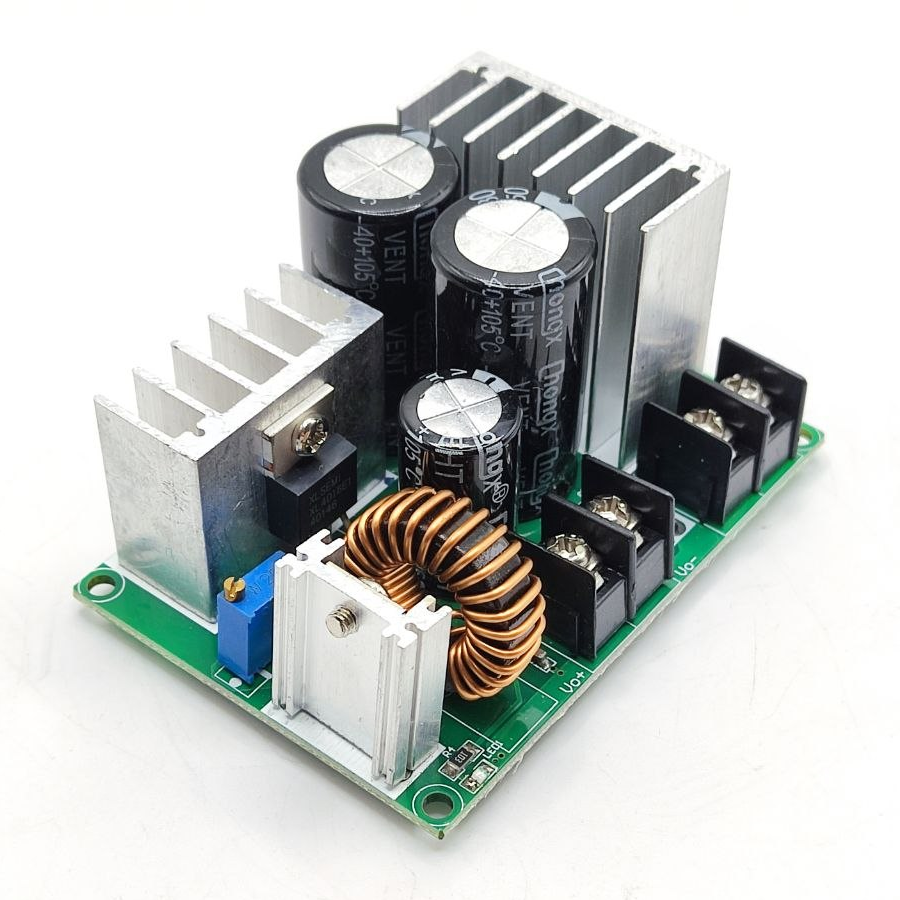

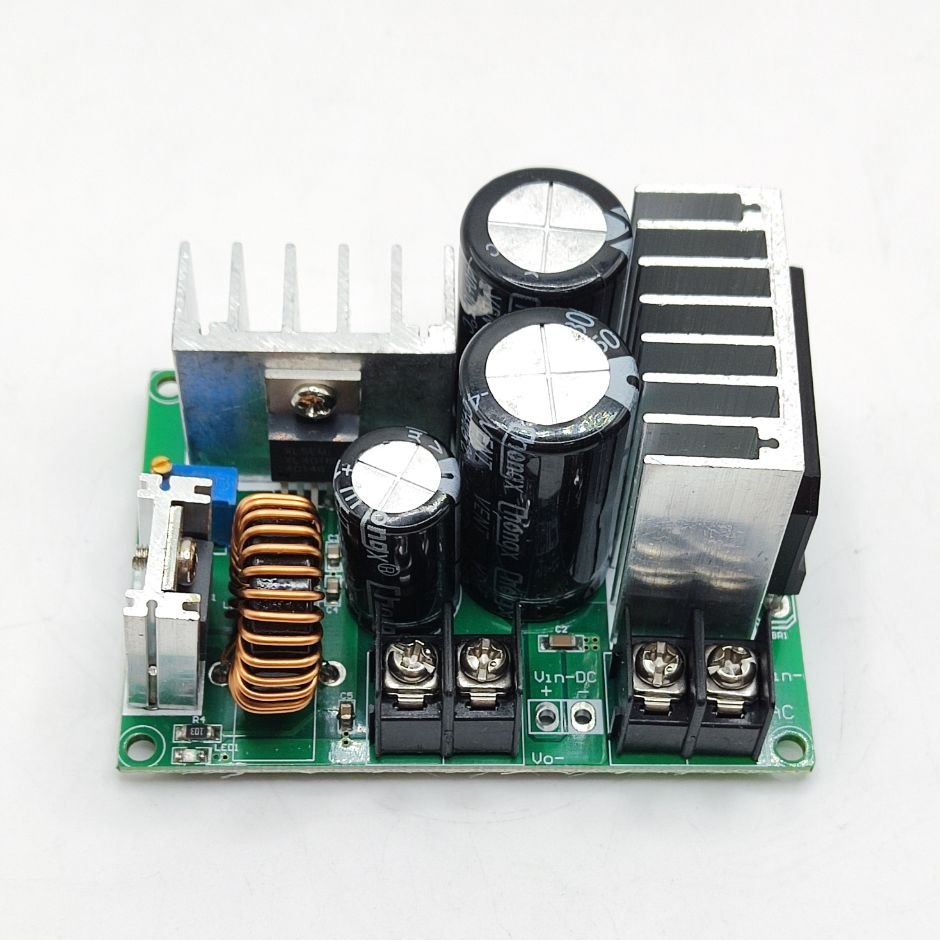

AC-DC понижуючий перетворювач XL4016E1 6A 3V 3.3V 5V 12V 24V

AC-DC понижуючий перетворювач XL4016E1 — це універсальний модуль стабілізації та пониження напруги, призначений для живлення різних електронних пристроїв і саморобних проектів. Використовує високоефективний контролер XL4016 з зовнішнім радіатором та посиленими елементами живлення, що забезпечує стабільний вихідний струм до 6 А та широкий діапазон вхідних напруг AC і DC.

Особливості

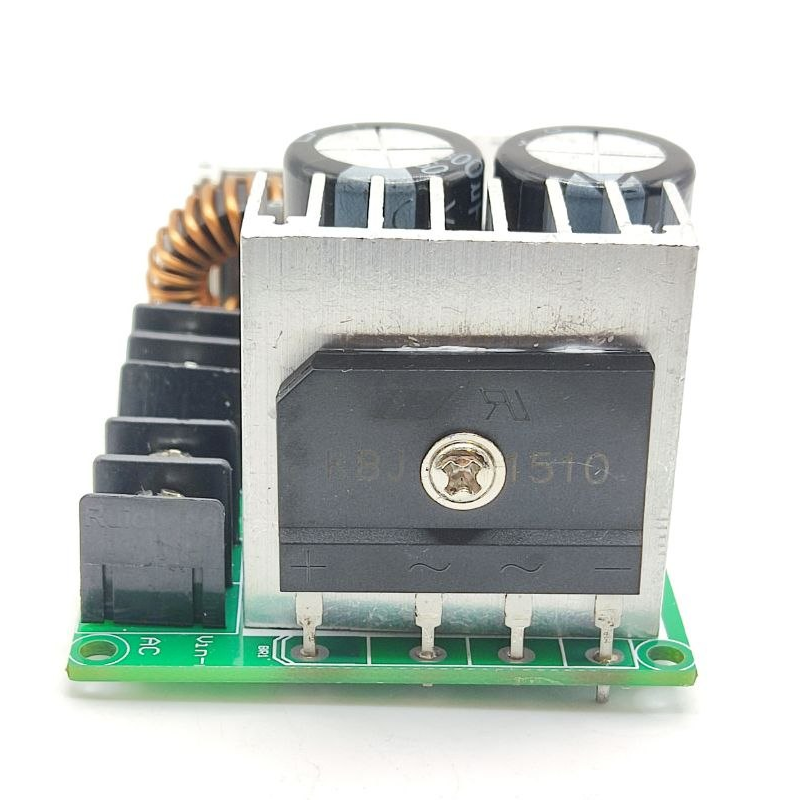

🔹 Підтримка AC та DC живлення — модуль має 15A випрямний міст для роботи від змінної напруги AC 5–25 В або постійної DC 5–40 В.
🔹 Стабільний вихідний струм до 6 А — система охолодження на основі XL4016 з зовнішнім радіатором дозволяє довготривалу роботу при 6 А та короткочасну при 8 А.
🔹 Регульована вихідна напруга 3–32 В — широкі можливості налаштування під конкретний проєкт.
🔹 Висока ефективність — до 80 Вт потужності з оптимальним теплообміном завдяки масивному індуктивному дроселю 10 А та радіатору.
🔹 Посилена конструкція — великий силовий дросель із залізо-силіко-алюмінієвим сердечником, якісні силові елементи та маркування клем на обох сторонах плати.
🔹 Універсальність застосування — підходить для зарядних пристроїв, лабораторних блоків живлення, живлення світлодіодних стрічок, малопотужних двигунів, систем автоматики.

Переваги

✔ Підтримка AC та DC джерел живлення
✔ Вихідний струм до 6 А (8 А короткочасно)
✔ Широкий діапазон регулювання напруги
✔ Металевий радіатор для стабільної роботи
✔ Потужність до 80 Вт
✔ Маркування клем на платі
✔ Підходить для високострумових навантажень

Застосування

✅ Живлення електронних модулів і схем
✅ Лабораторні та саморобні блоки живлення
✅ Зарядні пристрої
✅ Світлодіодні системи
✅ Низьковольтні двигуни та контролери
✅ Автомобільні та промислові проєкти

Опис інтерфейсів

🔸 Вхід AC: гвинтові клеми AC 5–25 В
🔸 Вхід DC: окремі клеми DC 5–40 В
🔸 Вихід DC: регульована напруга DC 3–32 В

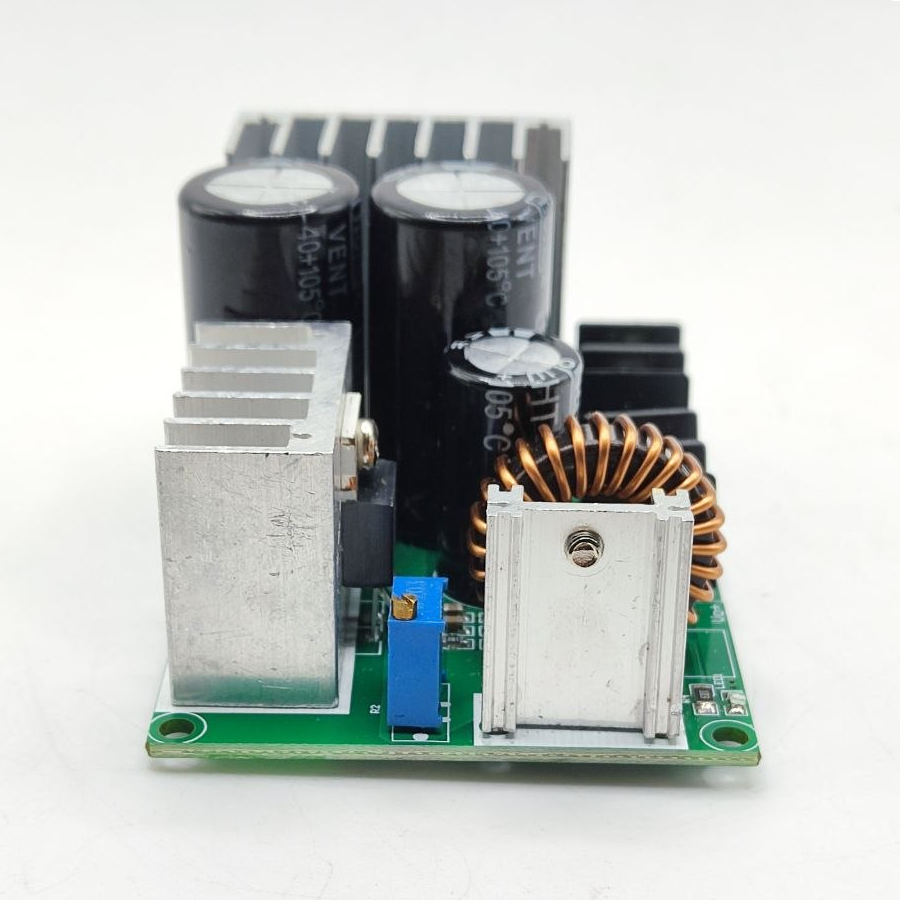

🔸 Потенціометр регулювання вихідної напруги
🔸 Радіатор XL4016 для охолодження

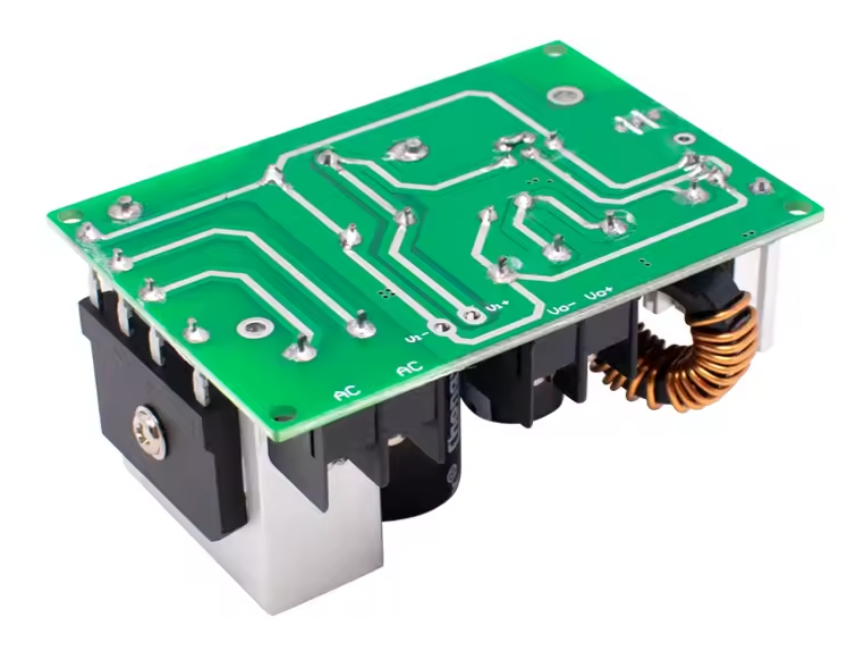

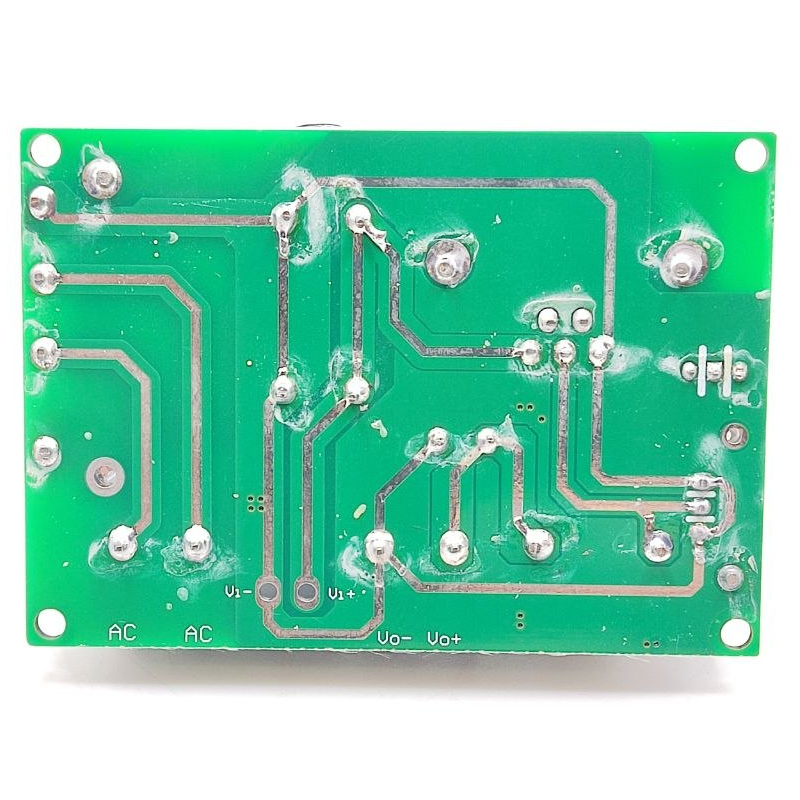

🔸 Марковані клеми (верх/низ плати)

Інструкція до використання

1️⃣ Підключіть вхідну напругу AC або DC відповідно до маркування.
2️⃣ При необхідності використовуйте зовнішній запобіжник для захисту.
3️⃣ Відрегулюйте вихідну напругу потенціометром перед підключенням навантаження.
4️⃣ Підключіть навантаження до вихідних клем.
5️⃣ Контролюйте температуру радіатора при роботі на великих струмах.

Заходи безпеки

⚠️ Не перевищуйте вхідну напругу AC 25 В або DC 40 В
⚠️ Не коротко замикайте вихідні клеми
⚠️ Забезпечте охолодження при великих навантаженнях
⚠️ Перевіряйте полярність при живленні від DC
⚠️ Не торкайтеся плати під час роботи

Технічні характеристики

⚙️ Вхідна напруга AC: 5–25 В
⚙️ Вхідна напруга DC: 5–40 В
⚙️ Вихідна напруга: 3–32 В (регульована)
⚙️ Вихідний струм: 6 А (8 А короткочасно)
⚙️ Максимальна потужність: 80 Вт
⚙️ Дросель: 10 А (залізо-силіко-алюмінієвий сердечник)
⚙️ Випрямний міст: 15 А
⚙️ Габарити: 75 × 55 × 40.5 мм
⚙️ Радіатор: алюмінієвий, зовнішній
