Код: 23957

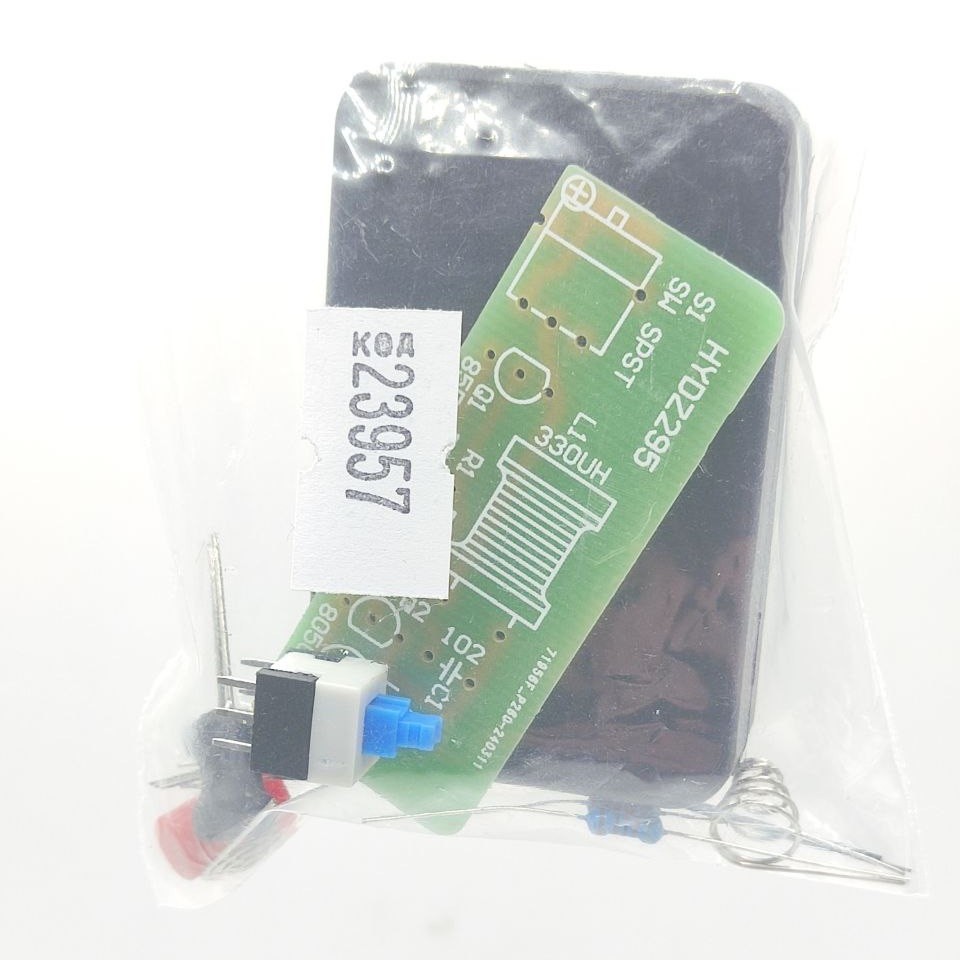

Радіоконструктор Ліхтарик 1,5V FLA-1 Easy Flashlight HYDZ295
Ціна за 1 шт.
55.10
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис

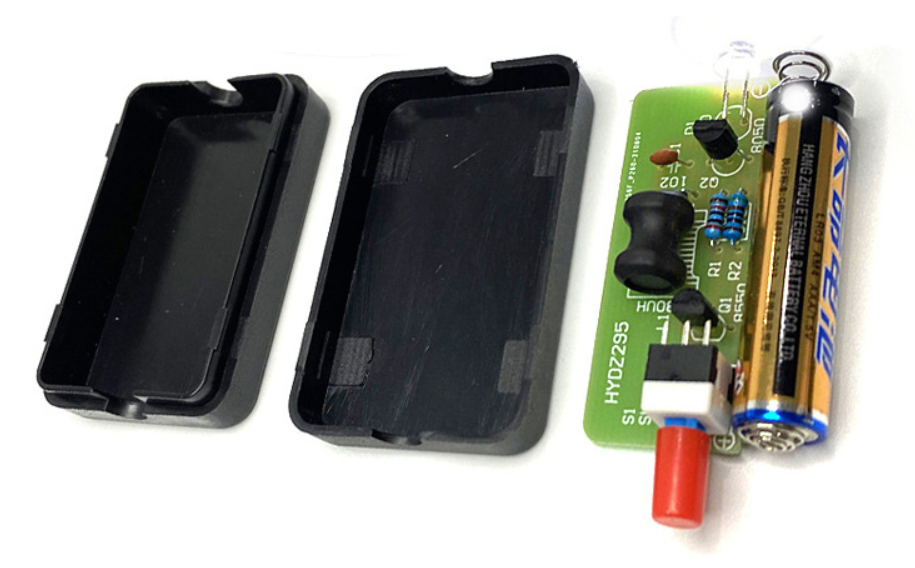

Радіоконструктор для самостійного виготовлення ліхтарика FLA-1 у корпусі 1.5В
Невеликий навчальний набір для складання портативного ліхтарика — чудовий вибір для тренування навичок пайки та вивчення принципів роботи транзисторних схем. Ідеально підходить для початківців, школярів, студентів і всіх, хто цікавиться електронікою. Працює від однієї батарейки AAA, забезпечуючи освітлення до 5 годин.
Особливості:
🔹 Набір побудований на простій транзисторній схемі, яка дозволяє підсилювати напругу для живлення світлодіода від 1.5V

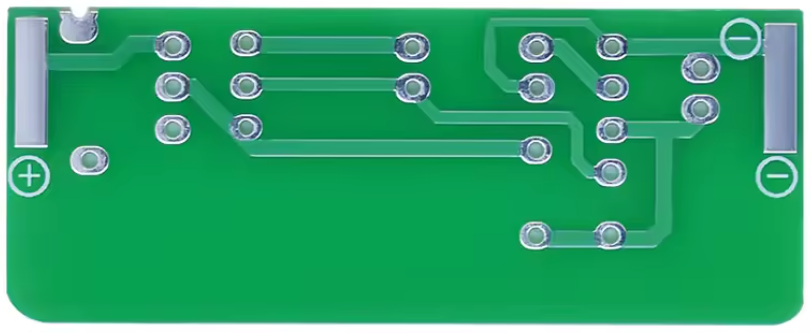

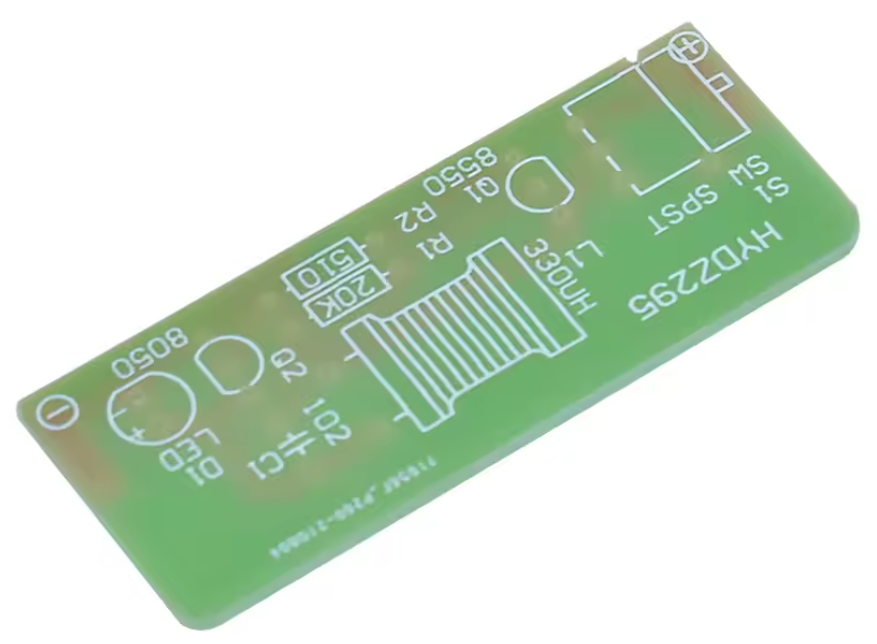

🔹 Друкована плата розміром 50×20 мм, товщина — 1.0 мм
🔹 Живлення від однієї батарейки типу AAA (не входить у комплект)
🔹 Світлодіод типу «солом’яний капелюшок» з білим світлом
🔹 Наявність індуктивності для накопичення енергії та її розряду на світлодіод

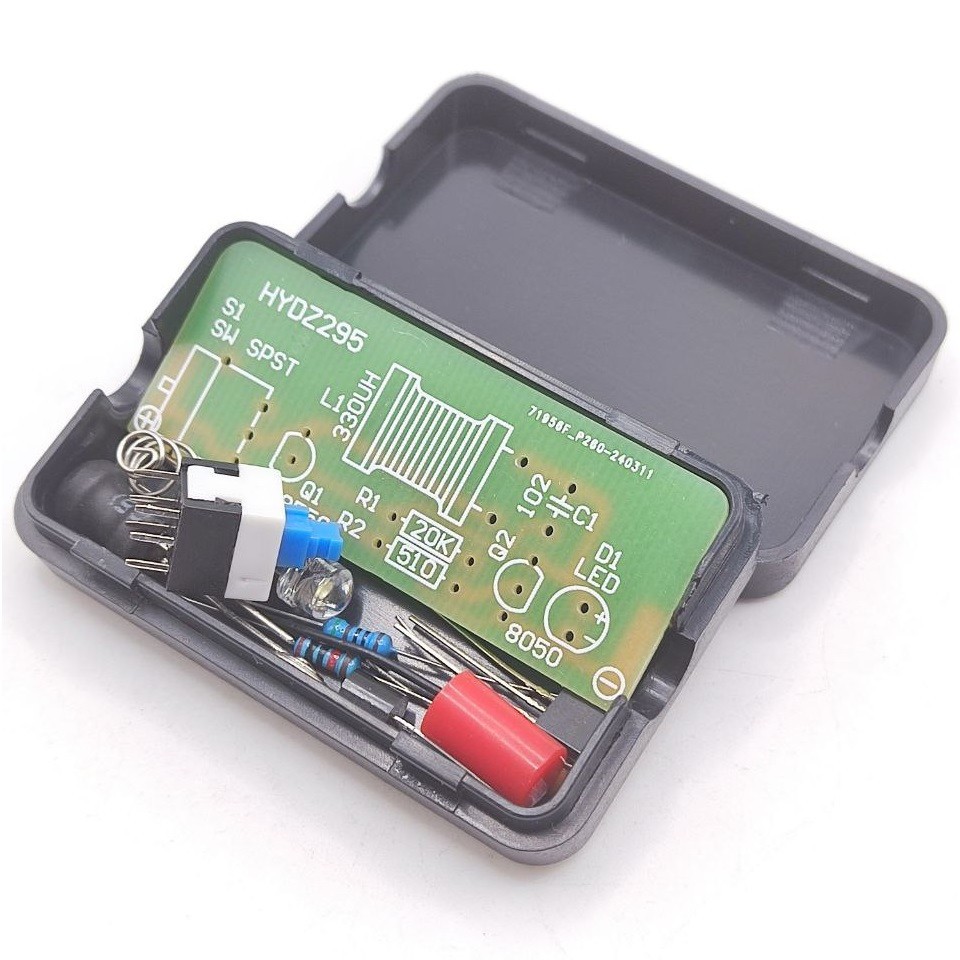

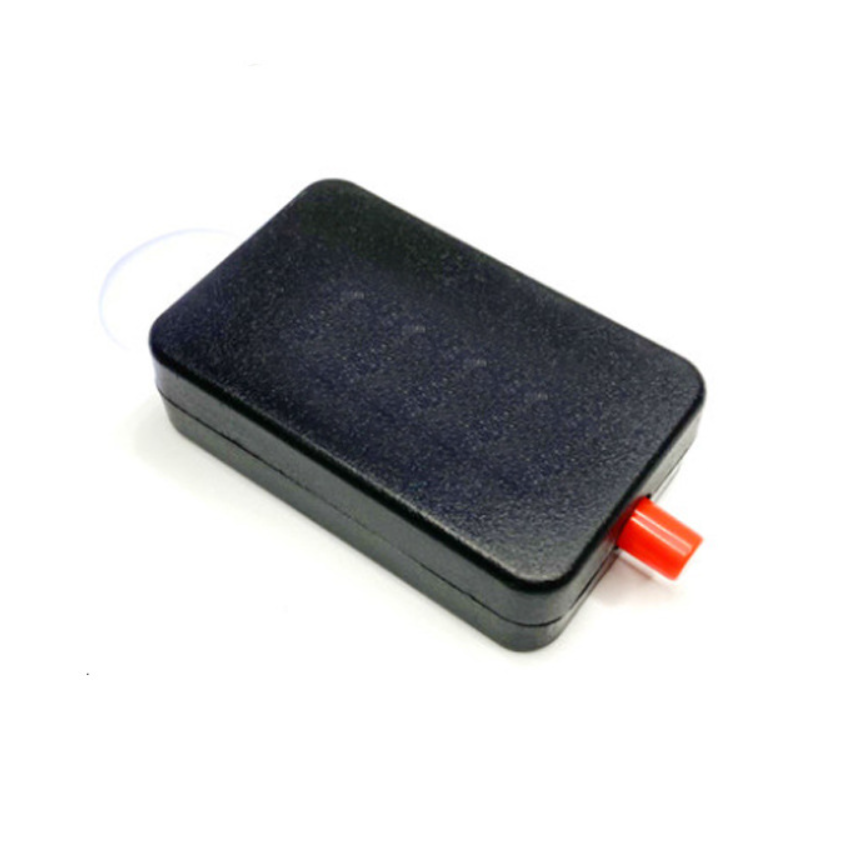

🔹 Компактний пластиковий корпус із розмірами 55×35×15 мм
🔹 Тривалість яскравого світіння — до 5 годин, після чого яскравість поступово зменшується
🔹 Простий монтаж — рекомендовано починати з дрібних компонентів (резистори, конденсатори), далі — перемикач
🔹 Перемикач має два ряди контактів — для монтажу можна використовувати лише один
🔹 Деякі резистори та конденсатори можуть бути замінені аналогами зі збереженням функціональності
Переваги:
✔ Відмінно підходить для новачків у пайці та схемотехніці
✔ Дозволяє практично засвоїти принципи роботи транзисторного підсилення та генерації імпульсів
✔ Компактний та легкий корпус зручно брати із собою
✔ Не потребує складних налаштувань чи мікросхем
✔ Основа для поглибленого розуміння електронних процесів (навантаження, індукція, зарядка конденсатора)
✔ Легко відлагодити та перевірити після складання
Застосування:
✅ Навчальні цілі у школах, технічних гуртках
✅ Тренування навичок ручної пайки
✅ Демонстрація принципу роботи індуктивного імпульсного підсилення
✅ Хобі-електроніка, самостійні проєкти
✅ Вивчення будови простого ліхтарика без мікросхем
Принцип роботи:
1️⃣ При подачі живлення транзистор Q1 відкривається через резистор R1, оскільки його база заземлена через конденсатор C1
2️⃣ Q1 відкриває транзистор Q2, який починає проводити струм через індуктивність L1
3️⃣ L1 накопичує енергію під час провідного стану Q2
4️⃣ Коли конденсатор C1 заряджається, струм у базу Q1 зменшується, Q1 і Q2 переходять у стан відсічки
5️⃣ У цей момент енергія з L1 розряджається на світлодіод, створюючи короткий яскравий імпульс
6️⃣ Цикл повторюється, забезпечуючи імпульсне живлення світлодіода при низькій напрузі живлення
Технічні характеристики:
⚙️ Напруга живлення: 1.5V (батарейка типу AAA, не входить у комплект)
⚙️ Тип схеми: Імпульсний підсилювач на транзисторах
⚙️ Розмір друкованої плати: 50×20×1.0 мм
⚙️ Розмір корпусу: 55×35×15 мм
⚙️ Джерело світла: Білий LED типу "солом’яний капелюшок"
⚙️ Час яскравого світіння: до 5 годин
⚙️ Рекомендований монтаж: спочатку дрібні компоненти, потім перемикач
⚙️ Метод навчання: самостійна пайка + налагодження
📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

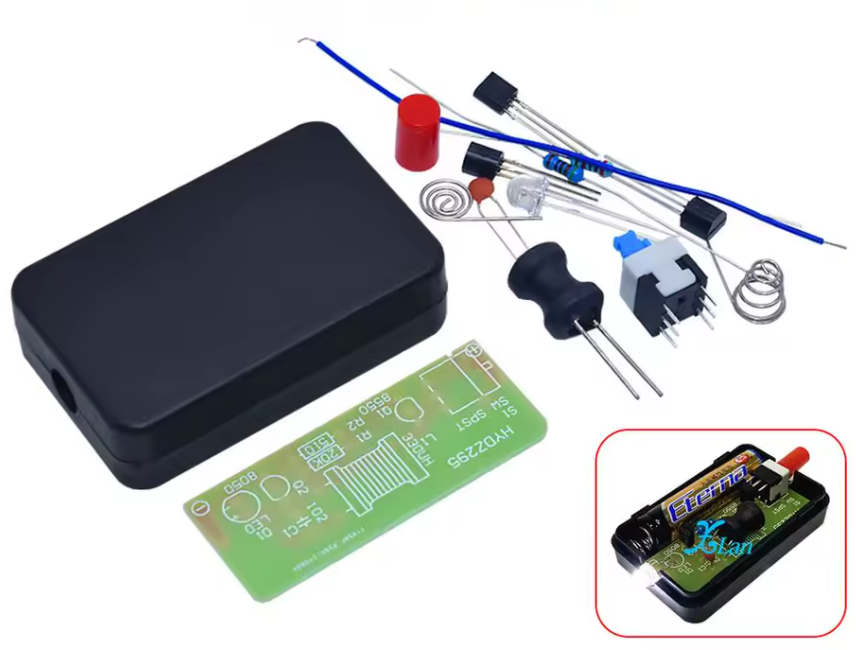

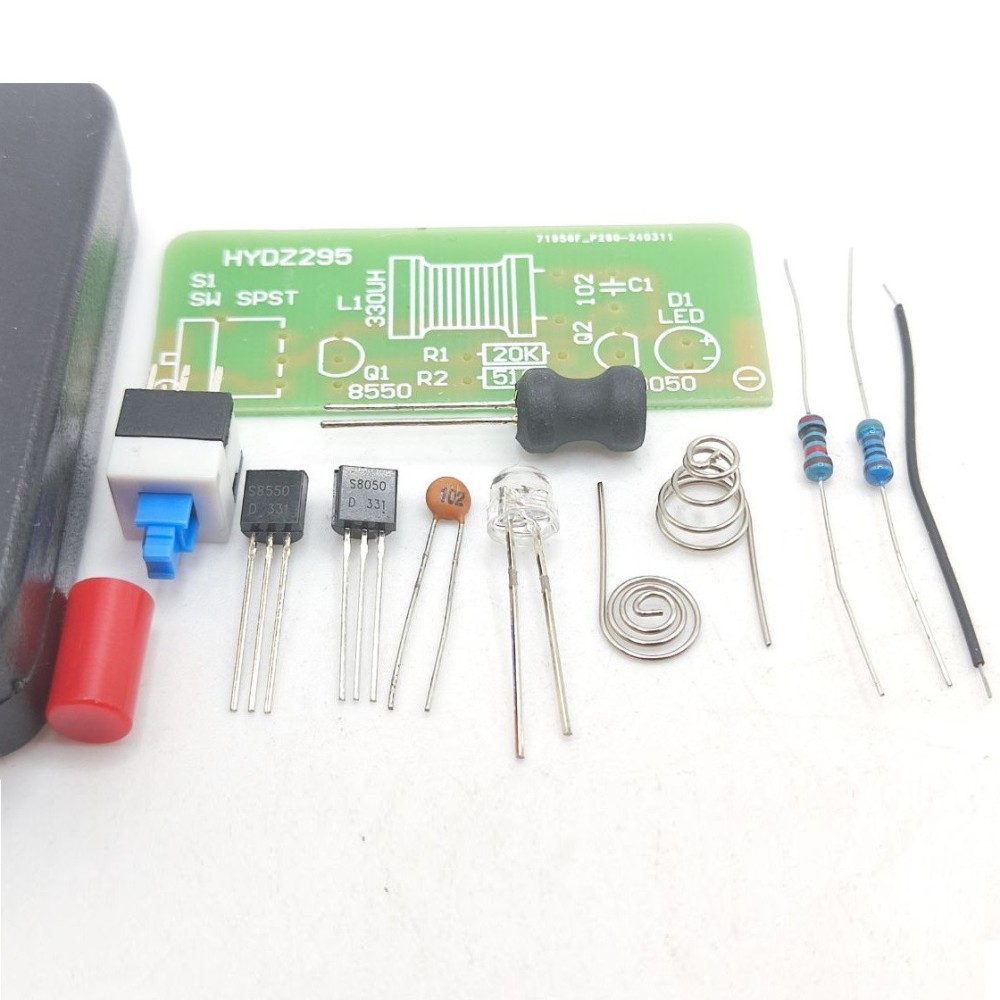

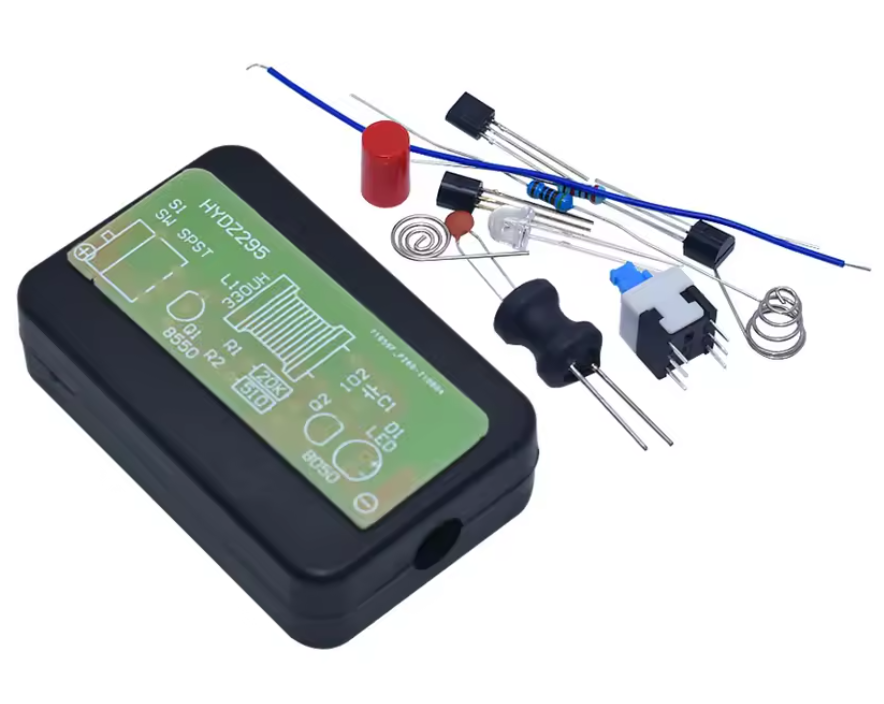

Комплектація:
📦 Друкована плата
📦 Набір резисторів і конденсатор
📦 Світлодіод білого кольору
📦 Індуктивність
📦 Перемикач + ковпачок
📦 Транзистори Q1 та Q2
📦 Пластиковий корпус

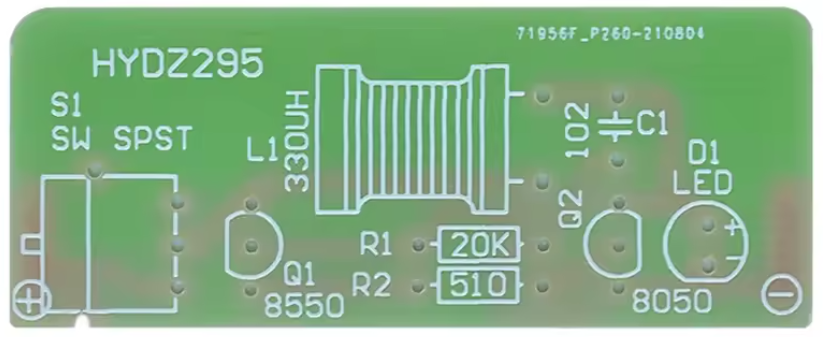

📦 Інструкція (на платі нанесено умовні позначення)
Компактний і простий у складанні набір для створення функціонального ліхтарика стане чудовим стартом для тих, хто хоче навчитися основам електроніки, пайки та схемотехніки. Не потребує додаткових інструментів окрім паяльника та батарейки — лише трохи уваги, точності та натхнення.
