Код: 23038

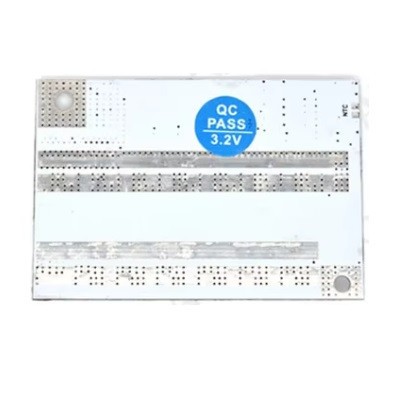

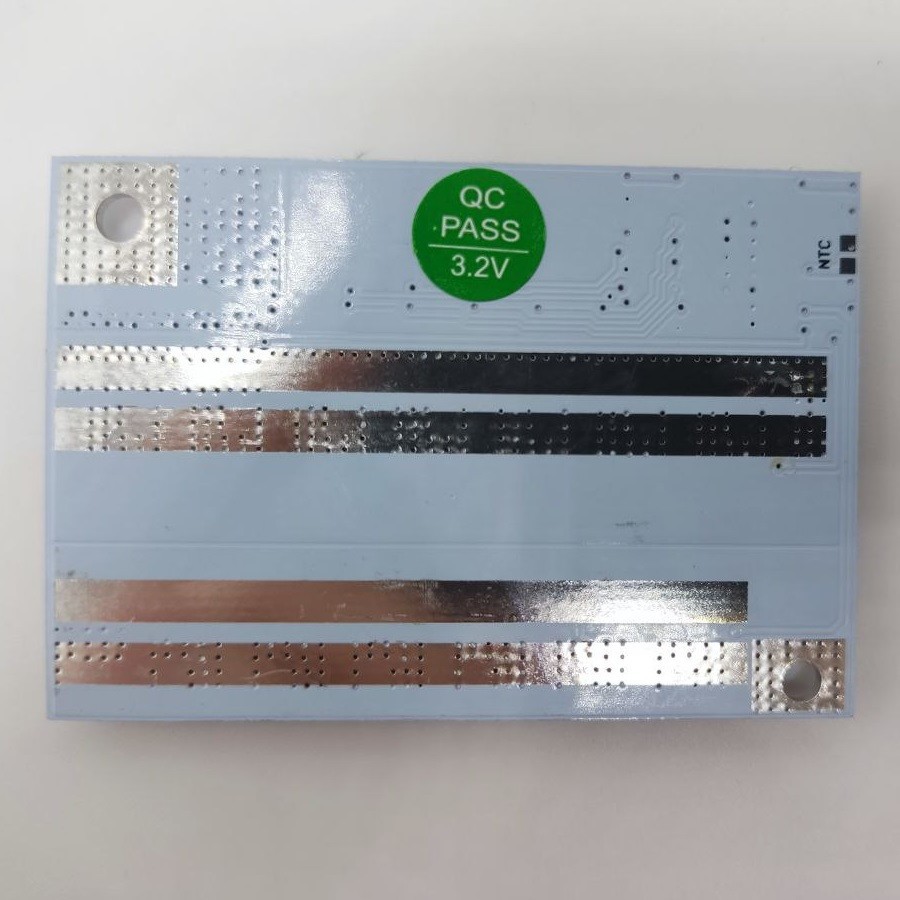

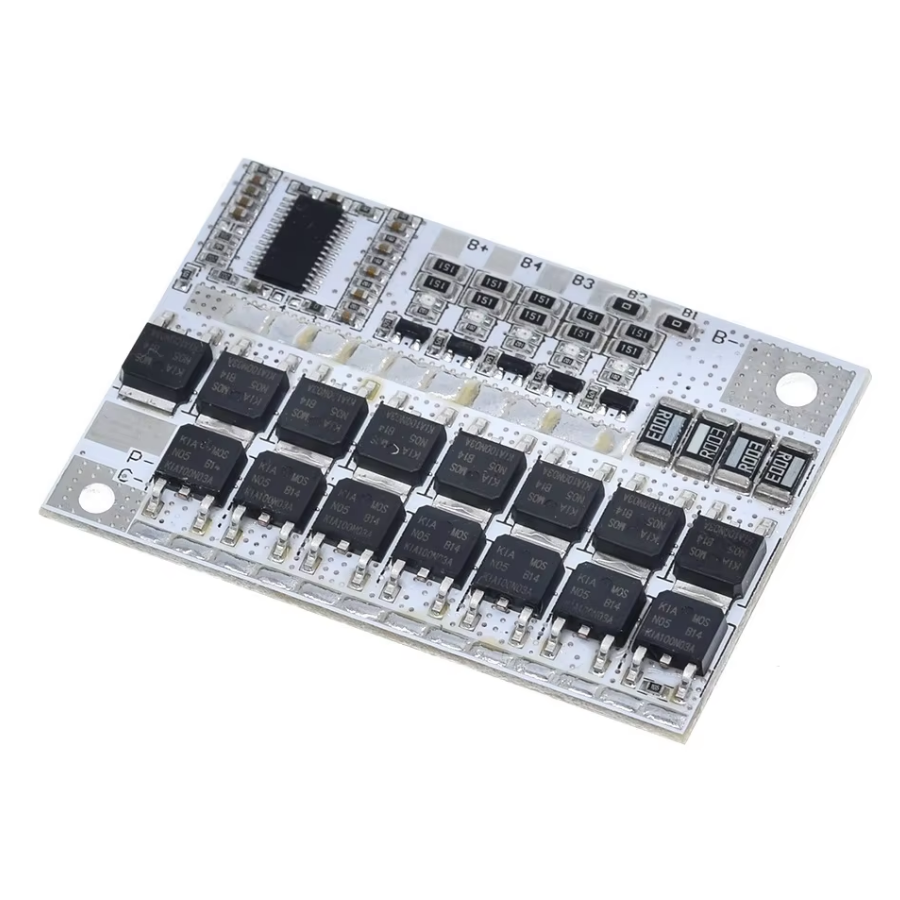

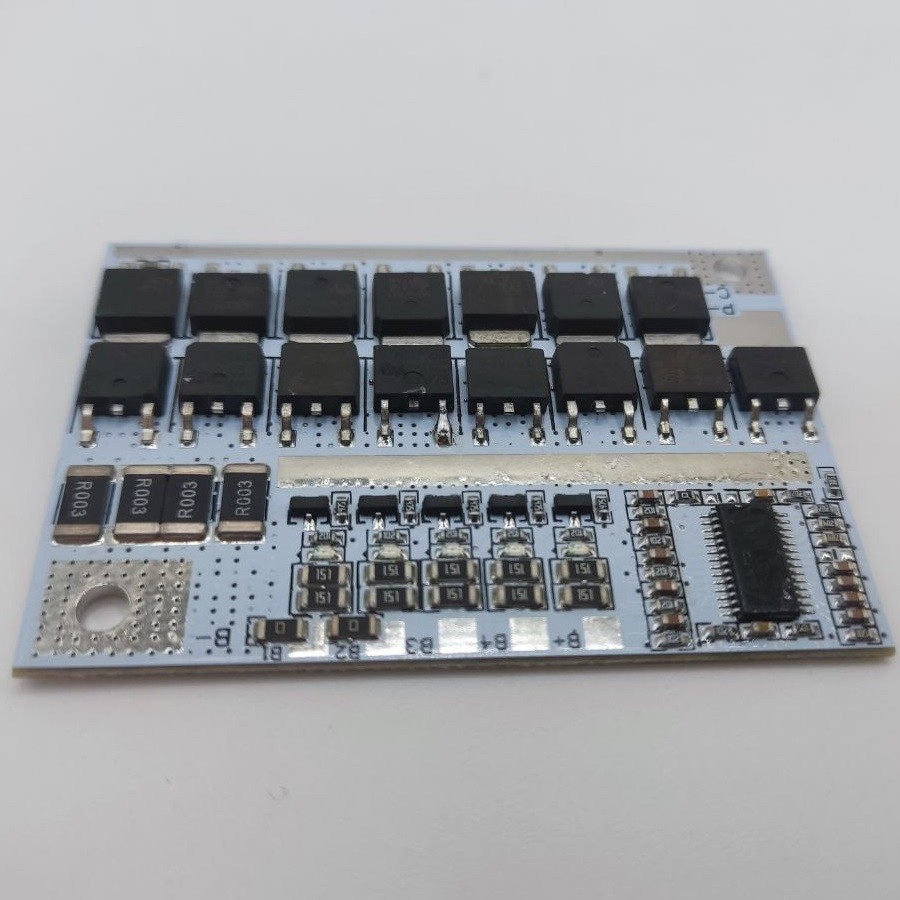

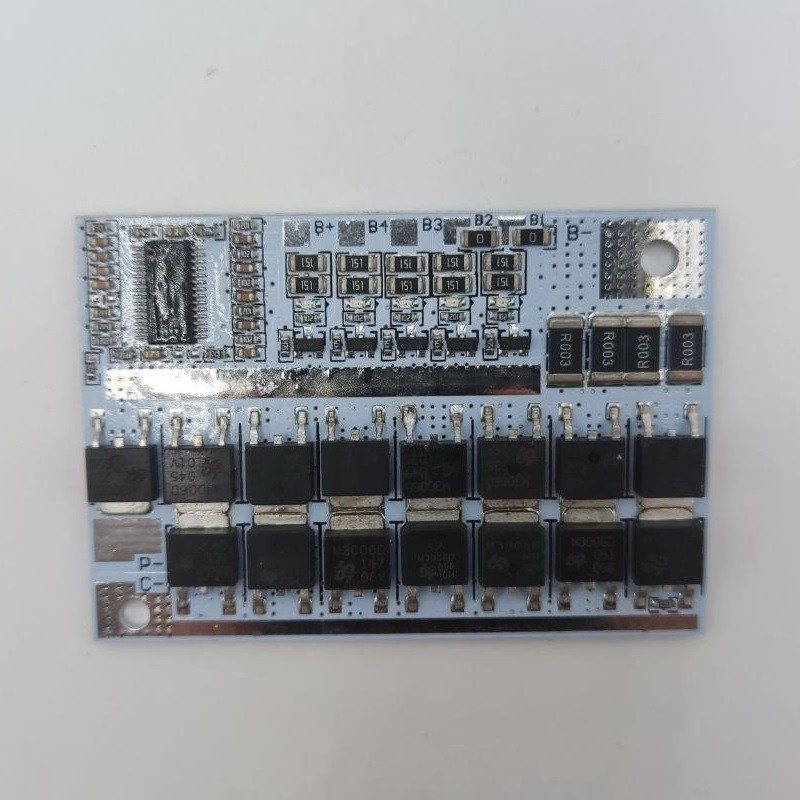

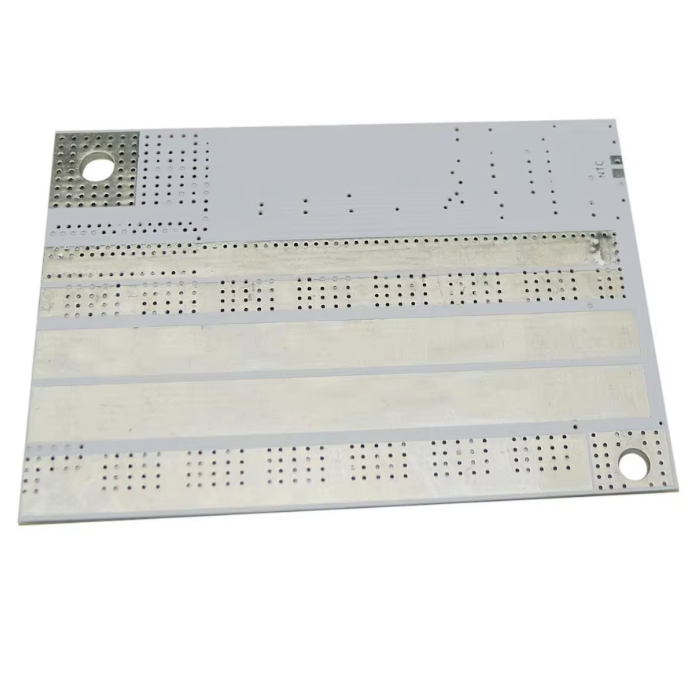

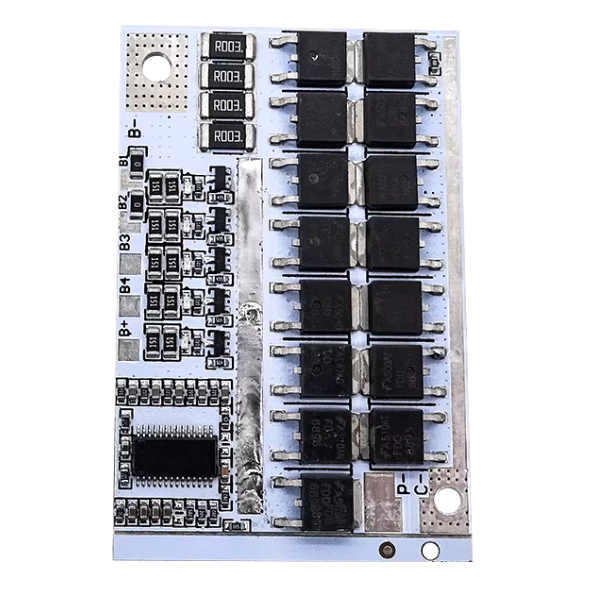

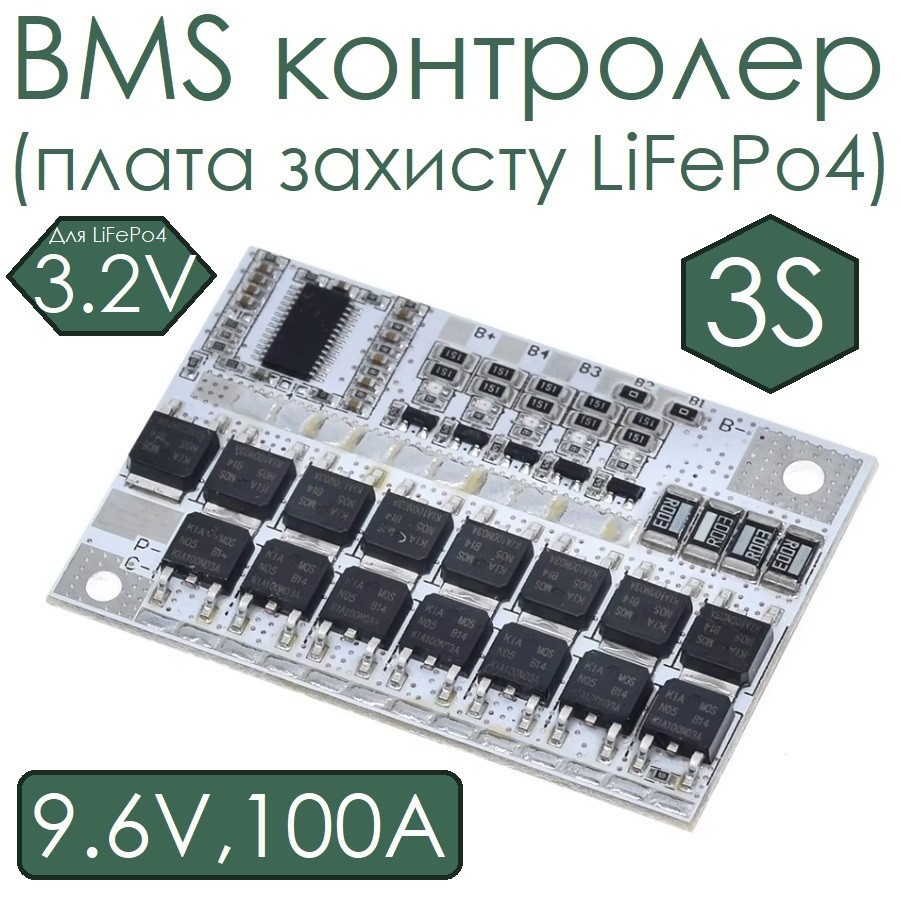

BMS контролер (плата захисту LiFePo4) 3S 9.6V 100A

Ціна за 1 шт.
167.50 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
    • Оптом і в роздріб
    Способи оплати Умови повернення Графік роботи
    Товара нема в наявності
    Опис

    BMS контролер (плата захисту LiFePo4) 3S 9.6V 100A

    BMS-контролер для LiFePO4 батарей на 3S 9.6V з максимальним струмом 100A забезпечує надійний захист акумулятора та збалансовану роботу осередків. Цей контролер спеціально розроблений для літій-залізо-фосфатних (LiFePO4) батарей, забезпечуючи безпеку та стабільну роботу.

    Особливості:

    • Підтримка балансу осередків: Забезпечує збалансоване використання та зарядку осередків для продовження терміну служби батареї.
    • Комплексний захист: Захист від перезаряду, перерозряду, короткого замикання, перевантаження по струму та перегріву (опціонально).
    • Оптимальна схема підключення: Має чітко позначені контактні майданчики для легкого підключення до осередків та зовнішніх пристроїв.

    Переваги:

    1. Розширені функції захисту: Забезпечує стабільну та безпечну роботу завдяки захисту від перезаряду, короткого замикання та інших можливих ризиків.
    2. Компактність: Габарити 61×42×4 мм дозволяють легко інтегрувати контролер у різні системи зберігання енергії.
    3. Збалансованість: Струм балансування осередків 50 мА підтримує оптимальний рівень зарядки для всіх елементів батареї.

    1) Метод підключення (див. схему підключення)

    1. Підключіть три акумуляторні блоки послідовно відповідно до способу підключення акумулятора на схемі трьох послідовних з'єднань.
    2. Підключіть анод зарядного пристрою до клеми C-захисної пластини, а катод навантаження до клеми P-.
    3. Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса трьох послідовних акумуляторів.
    4. Ознайомтеся зі схемою трипослідовного з'єднання, використовуйте три дроти для розділення позитивних полюсів трьох акумуляторних батарей з B+, B4, B3.
    5. З'єднайте негативний електрод та B- з 3 рядів батарей. B1, B2 і B-закоротіть.
    6. Після того, як всі дроти підключені відповідно до схеми електропроводки спліттера, перевірте правильність підключення, тільки після цього можна приступати до експлуатації.
    7. Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

    2) Метод вхідного розведення (див. схему 3-провідного вхідного розведення)

    1. Підключіть три акумуляторні блоки послідовно відповідно до способу підключення акумулятора, показаного на схемі трьох послідовних з'єднань.
    2. З'єднайте негативний полюс зарядного пристрою та негативний полюс навантаження та підвіску C-, P-.
    3. Підключіть зарядний пристрій та позитивний полюс навантаження до позитивного полюса трьох послідовних акумуляторів.
    4. Відповідно до схеми підключення 3-х послідовних портів використовуйте 3 дроти для підсумовування позитивних полюсів 3 акумуляторних батарей у наступному порядку: B+, B4, B3.
    5. З'єднайте негативний електрод і B-три ряди батарей. B1, B2 і B-закоротіть.
    6. Після того, як всі дроти підключені відповідно до схеми підключення трьох послідовних портів, перевірте правильність підключення та підтвердіть її, тільки після цього можна розпочинати експлуатацію.
    7. Під час використання на платі захисту горить індикатор, що вказує на те, що відповідна акумуляторна батарея знаходиться в рівномірно збалансованому робочому стані (тобто батарея не збалансована).

    Послідовна концентрична схема електропроводки

    Застосування:

    • Системи зберігання енергії на основі LiFePO4 акумуляторів
    • Акумуляторні блоки для електротранспорту
    • Інтеграція у системи безперебійного живлення (UPS)

    Технічні характеристики:

    • Тип АКБ: LiFePO4 (літій-залізо-фосфатний)
    • Число осередків: 3S (для LiFePO4)
    • Струм балансування: 50 мА
    • Робочий струм: 100 A
    • Функції захисту: Перезаряд (3,61 ... 3,69 В), перерозряд (2,27 ... 2,43 В), коротке замикання, перевантаження по струму, перегрів (опціонально)
    • Час спрацьовування захисту: Перезаряд — 1,5…2,5 с, Перерозряд — 0,5…1,5 с
    • Розміри: 61×42×4 мм

    Комплектація:

    • 1 * BMS-контролер NA697 3S-100A LiFePO4

    BMS-контролер для LiFePO4 на 3S 9.6V 100A є відмінним рішенням для систем, які потребують надійного захисту та балансування акумуляторів. Завдяки своїм розширеним функціям захисту та компактним розмірам, він є ідеальним вибором для безпечної експлуатації LiFePO4 батарей.

    Про товар Відгуки

    Характеристики

    Атрибути відсутні

    Відгуки покупців 0

    Способи оплати Умови повернення Графік роботи

    Ми рекомендуємо:

    Ендоскоп - Android IP67, d=5,5mm, 0,3Mpix, 6LED, u...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    508.60 грн
    нет в наличии
    Мікросхема LD7552BS SOP-8
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    28.00 грн
    нет в наличии
    Вольтметр цифровий DC 5-120 В 0,56" синій
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    89.00 грн
    нет в наличии
    Карта пам`яті microSDHC Kingston 8 Gb 4class
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    205.20 грн
    нет в наличии
    Лампа светодиодная EL A67 20W PA LS-32 E27 4000
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Powerbank Pineng PN951 10000mAh, Mix color, Bliste...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    976.80 грн
    нет в наличии
    Мікросхема CN3085 SO8
    Есть доставка
    Цена за 1 шт.
    40.50 грн
    Профіль алюмінієвий кутовий BIOM ЛПУ17 17x17 неано...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    100.70 грн
    нет в наличии
    Автомобільний зарядний пристрій HOCO Z1 2USB/2.1A
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    160.70 грн
    нет в наличии

    Нещодавно переглянули:

    Флюс паяльний ЛТИ-120 (Активність + + +), 50 мл
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    28.60 грн
    нет в наличии
    Кабель Scart - Scart (Скарт), длина 1.2 метра
    Есть доставка
    Цена за 1 шт.
    146.60 грн
    Тумблер SMTS-202-A2 (ON-ON) 6pin 1,5A 250VAC
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    28.50 грн
    нет в наличии
    Конденсатор SMD 47uF 10V 5x5 mm електролітичний
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    5.30 грн
    нет в наличии
    Акумулятор свинцевий Mastak MT1280 12V 8Ah
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    863.90 грн
    нет в наличии
    Світлодіод SMD5050 WS2812B (4pins) RGB
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    11.20 грн
    нет в наличии
    Транзистор польовий IRLR3410 17A 100V N-ch DPAK
    Есть доставка
    Цена за 1 шт.
    35.40 грн
    Лампа CCFL для монітора 420 мм
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    149.50 грн
    нет в наличии
    Трубка термозбіжна 1/0,5 10см прозора
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    1.80 грн
    нет в наличии
    Транзистор біполярний 2SD1138 2А 150V NPN TO-220AB
    Есть доставка
    Цена за 1 шт.
    14.20 грн
    Паяльник ZD-31DQ 40W 12V автомобільний зі штекером...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    170.90 грн
    нет в наличии
    Клемна колодка 2EDG-5.08-5P + 2EDGV-5.08-5P (пара)
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    27.10 грн
    нет в наличии
    Автомобільний зарядний пристрій на 2 USB 2.1A+1A Y...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    87.20 грн
    нет в наличии
    Штекер стерео 3.5 Jack (3 Pin) аналог Sennheiser (...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    34.80 грн
    нет в наличии
    Ручка до потенціометрів 24*15мм (велика)
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    9.30 грн
    нет в наличии
    CG-9 - збірний корпус для перехідника BD-9/DB-9 Чо...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    19.20 грн
    нет в наличии
    Кусачки micro&nano SIM Cutter NONAME, 2в1 для выре...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    160.20 грн
    нет в наличии
    Ультразвуковий герметичний датчик + приймач 40.0 K...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    179.60 грн
    нет в наличии
    Прожектор LED NEOMAX 10w 6500k с датчиком движения
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    461.40 грн
    нет в наличии
    Блок живлення для iPhone4/3G/3GS від автомобільног...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    57.90 грн
    нет в наличии
    Інструмент для зачистки проводів LAOA LA815826
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    801.00 грн
    нет в наличии
    Акумуляторна батарея Bossman Master 6DZM10 - GEL 1...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    901.50 грн
    нет в наличии
    Паяльна паста MECHANIC RMA-UV10 10CC + голка
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    267.00 грн
    нет в наличии
    Паяльник A-BF GS90D 90Вт с термостабилизацией 110V
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Мобільна колонка Music S10 + кабель microUSB
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    255.40 грн
    нет в наличии
    Нагреватель паяльника HAKKO A1321 50Вт, 24В для па...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    264.00 грн
    нет в наличии
    Акумуляторна батарея GameBoy без контролера
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    80.10 грн
    нет в наличии
    Лабораторний блок живлення Zhaoxin KXN-3020D
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    6408.00 грн
    нет в наличии
    Акумуляторна батарея X-Digital 6V 4.5Ah
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    286.90 грн
    нет в наличии
    Транзистор польовий IRL2505PBF 104A 55V N-ch TO-22...
    Есть доставка
    Цена за 1 шт.
    151.40 грн
    Очисник-мастило контактів Contaclean 200мл
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    326.00 грн
    нет в наличии
    Конденсатор поліпропіленовий CBB20 0.15uF 630V ±5%...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    11.80 грн
    нет в наличии
    Нож прорезинненный с отломными лезвиями
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Зарядний пристрiй GP PB25 GS250SA-U2 в компл.2 акк...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    451.70 грн
    нет в наличии
    Жало до паяльних станцій BEST 900M-T
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    115.70 грн
    нет в наличии
    Жало 900M 45°, 17мм, односторонній зріз (діаметр з...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    51.60 грн
    нет в наличии
    Жало 900M, 45°, 17мм, двосторонній зріз (діаметр з...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    51.60 грн
    нет в наличии
    Конденсатор CBB20 0.47uF 630V ±5% 21.8*13.1 (MPT47...
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Кнопка тактова 6x3x5mm DIP 2pin
    Есть доставка
    Цена за 1 шт.
    3.30 грн
    Тумблер SMTS-202 (ON-ON) 6pin 1,5A 250VAC
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    25.50 грн
    нет в наличии
    Флюс-гель MECHANIC 559-UV для безсвинцевої пайки,...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    468.80 грн
    нет в наличии
    Пульт із приймачем радіо 1 канал живлення 12V
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    302.80 грн
    нет в наличии
    Конденсатор SMD 0805 2.2uF 50V X5R (CL21A225KBFNNN...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    4.20 грн
    нет в наличии
    Панельный сигнальный индикатор XD10-3 od=10mm (зел...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    13.40 грн
    нет в наличии
    Кабель акустичний 2х0,22мм.кв., CCA, прозорий
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    5.30 грн
    нет в наличии
    Акумулятор VARTA Power HR03 800mAh (Ready to use)...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    108.00 грн
    нет в наличии
    Конденсатор електролітичний 4.7uF 100V 5x11mm HY 1...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    1.30 грн
    нет в наличии
    Прожектор LED NEOMAX NX20S 20W 220V IP65 6000K
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    216.80 грн
    нет в наличии
    Тумблер KN3(B)-203(A) (ON-OFF-ON) 6pin 3A 250V
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    36.00 грн
    нет в наличии
    Тумблер KN3(C)-103A (ON-OFF-ON) 3pin 10A 250VAC
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    47.70 грн
    нет в наличии
    Світлодіодна стрічка ST-12-2835-120-WW-65 тепла бі...
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Транзистор IGBT FGA20S125R 20A 1250V TO-3PN (Б/В)
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    25.50 грн
    нет в наличии
    Тумблер АСКО 1321 (ON-ON) 6pin 10A 250V
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    116.50 грн
    нет в наличии
    Радіоконструктор Електронний генератор звуків на N...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    95.30 грн
    нет в наличии
    Wі-Fі безпровідний прийомопередавач ESP8266 (ESP-1...
    Есть доставка
    Цена за 1 шт.
    80.00 грн
    Тестер розеток Habotest HT-107D
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    451.20 грн
    нет в наличии
    Сигнальна арматура AD22C-6 зелена 220V AC
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    54.60 грн
    нет в наличии
    Блок живлення 220V/DC 12V 2A з крокодилами
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    201.30 грн
    нет в наличии
    Стійка металева для друкованих плат, M3x4+6, Мама-...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    3.10 грн
    нет в наличии
    Автомобільний Bluetooth ресівер Borofone BC35 Wide...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    291.40 грн
    нет в наличии
    Клемник гвинтовий WJEK254-2.54-03p-140-00a Зелений
    Есть доставка
    Цена за 1 шт.
    13.30 грн
    Ізоляційна стрічка ПВХ RENDER 525, 0,15мм.х 16,5мм...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    32.80 грн
    нет в наличии
    Реле контролю напруги та струму Аскоукрем RKV 2P 4...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    757.00 грн
    нет в наличии
    Мережевий Зарядний Пристрій Hoco C80A PD20W + QC 3...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    230.30 грн
    нет в наличии
    Роз`єм авто герметичний 2 контакти, 1шт
    Есть доставка
    нет в наличии
    Цена за 0 шт.
    0.00 грн
    нет в наличии
    Круги фетрові Fit d36926, набір 7шт
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    54.00 грн
    нет в наличии
    Паяльник ZD-725B випалювач 25/50W +21 насадка
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    620.90 грн
    нет в наличии
    Кабель Aux Hoco UPA22 silicone audio cable 3.5mm t...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    125.50 грн
    нет в наличии
    Транзистор IGBT CRG40T60AK3HD 40A 600V TO-247
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    75.70 грн
    нет в наличии
    Генератор високої напруги 20kV 20000V (DC 3.6-6V 1...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    110.00 грн
    нет в наличии

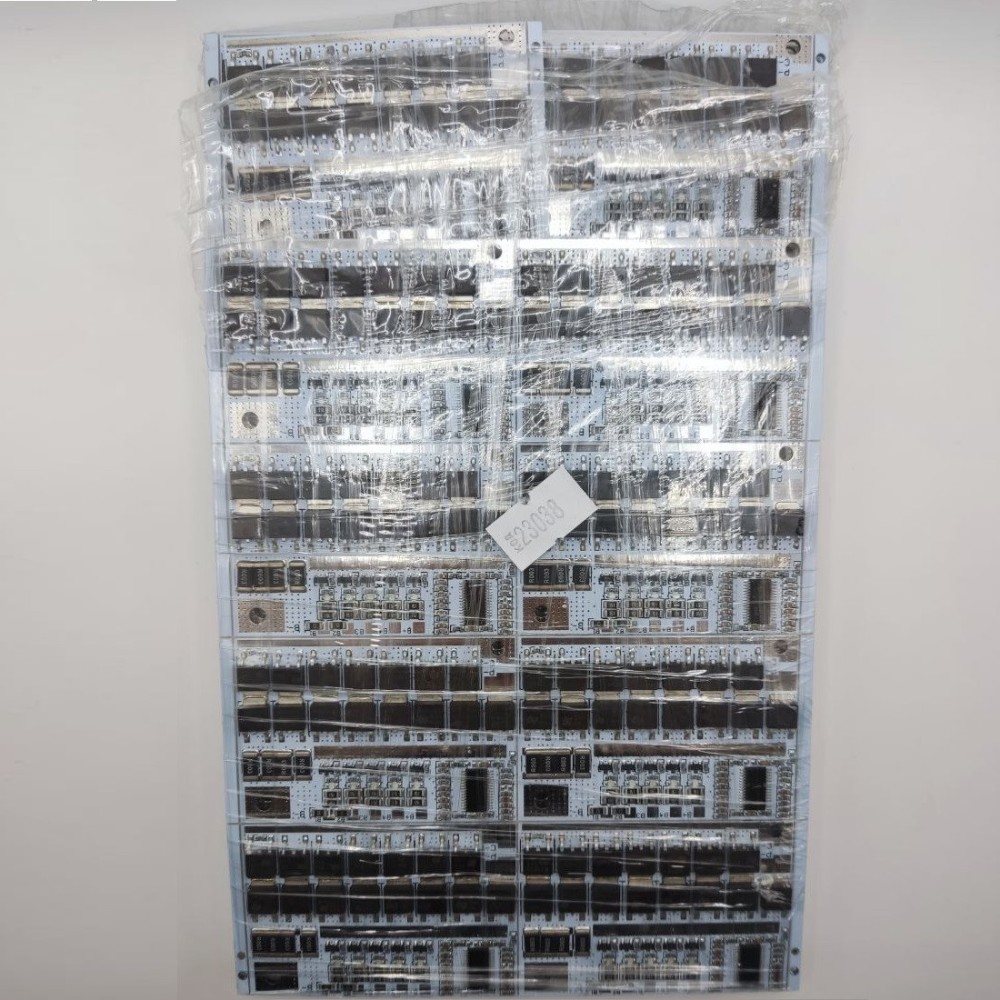

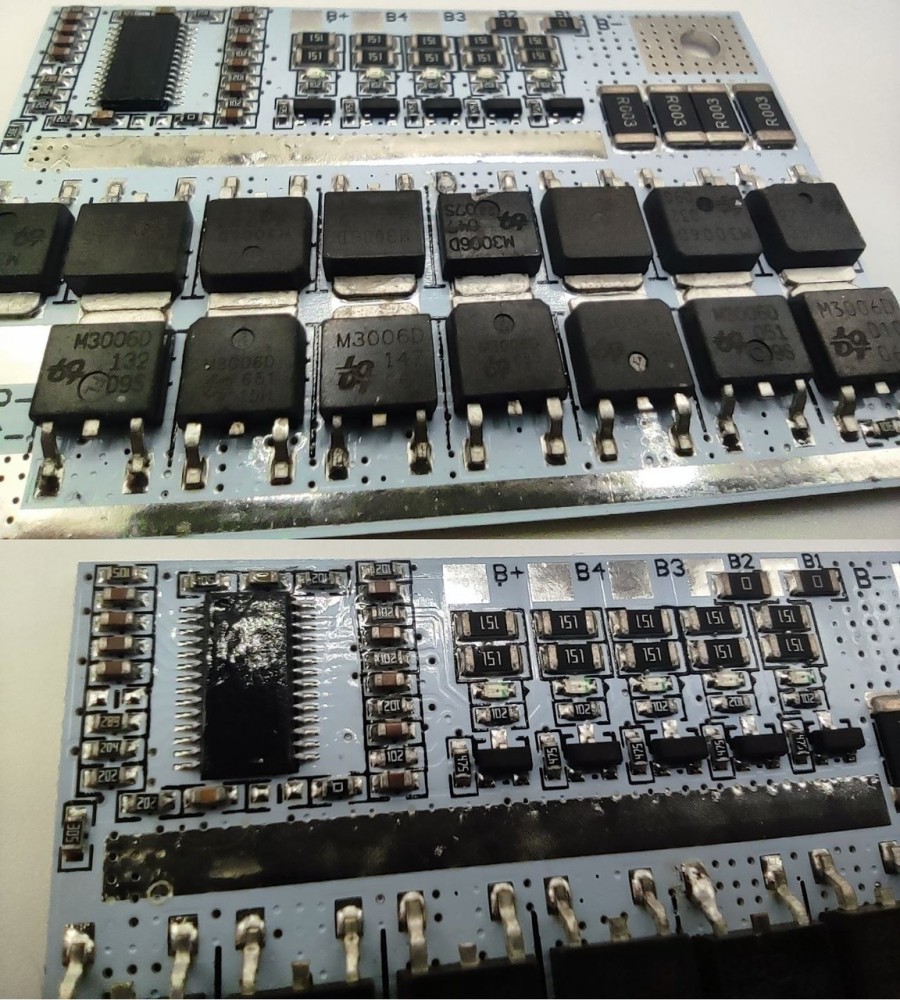

    BMS контролер (плата захисту LiFePo4) 5S 16V 100A
    Есть доставка
    Цена за 1 шт.
    196.00 грн
    Касетниця - органайзер №15 64*45*20 мм, поліпропіл...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    10.60 грн
    нет в наличии
    Штекер акустичний "Banan" CX-2074, 4mm, чорний
    Есть доставка
    Цена за 1 шт.
    39.80 грн
    Штекер на кабель HM-703 Sennheiser 3-pin 2.5mm Чор...
    Есть доставка
    нет в наличии
    Цена за 1 шт.
    55.10 грн
    нет в наличии
