Опис

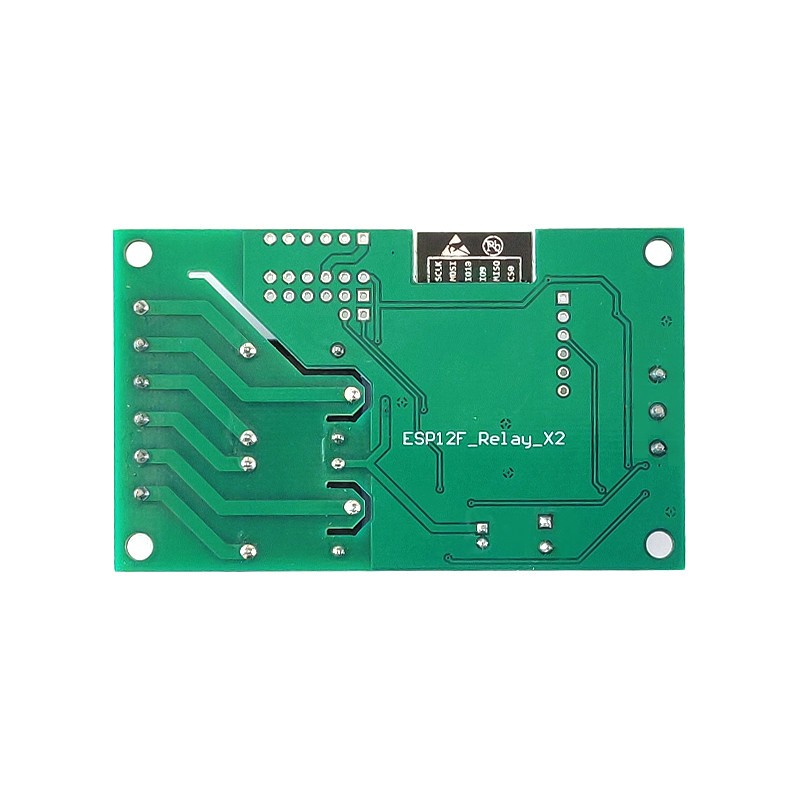

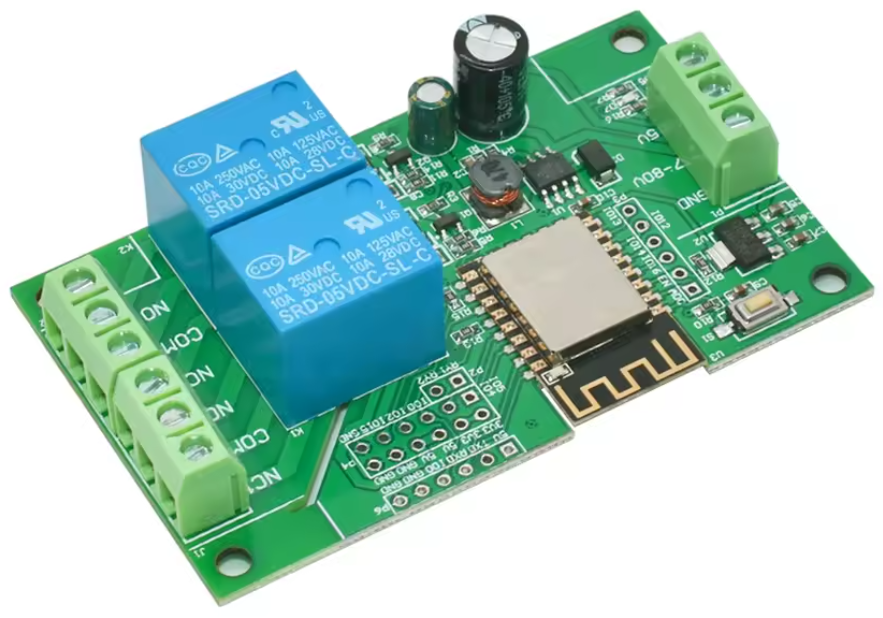

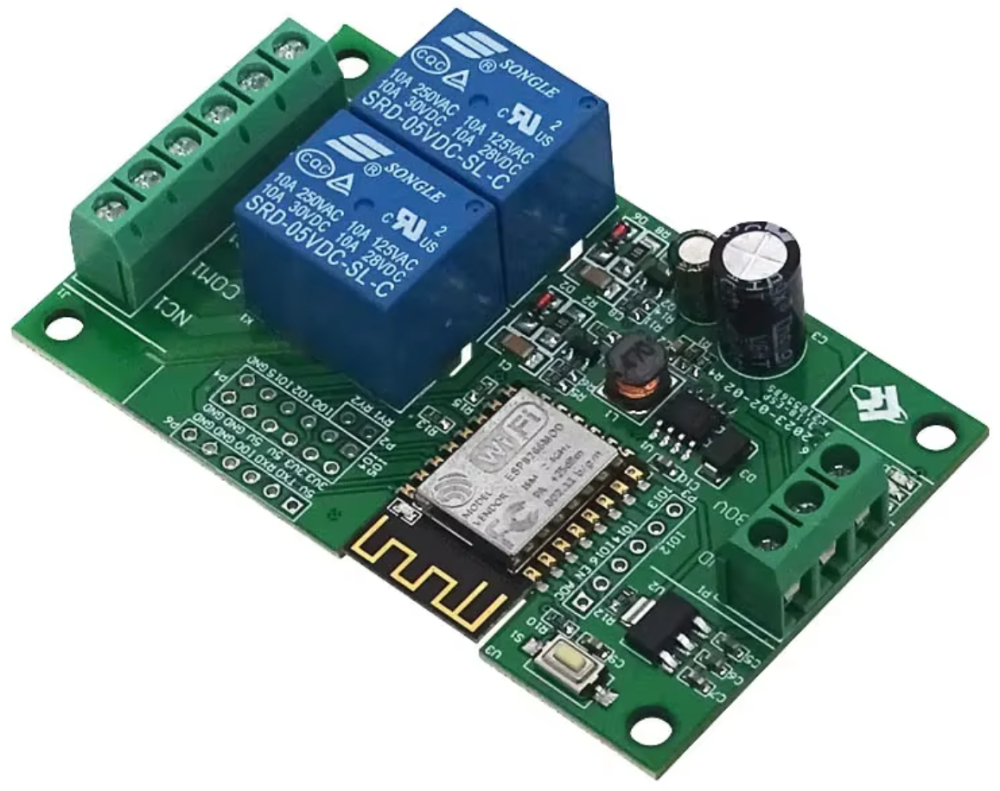

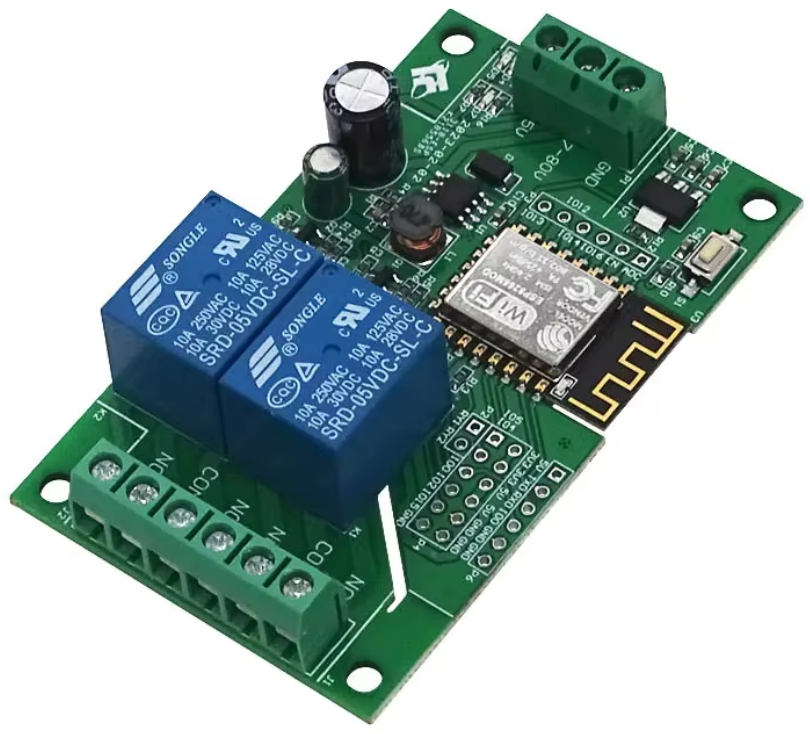

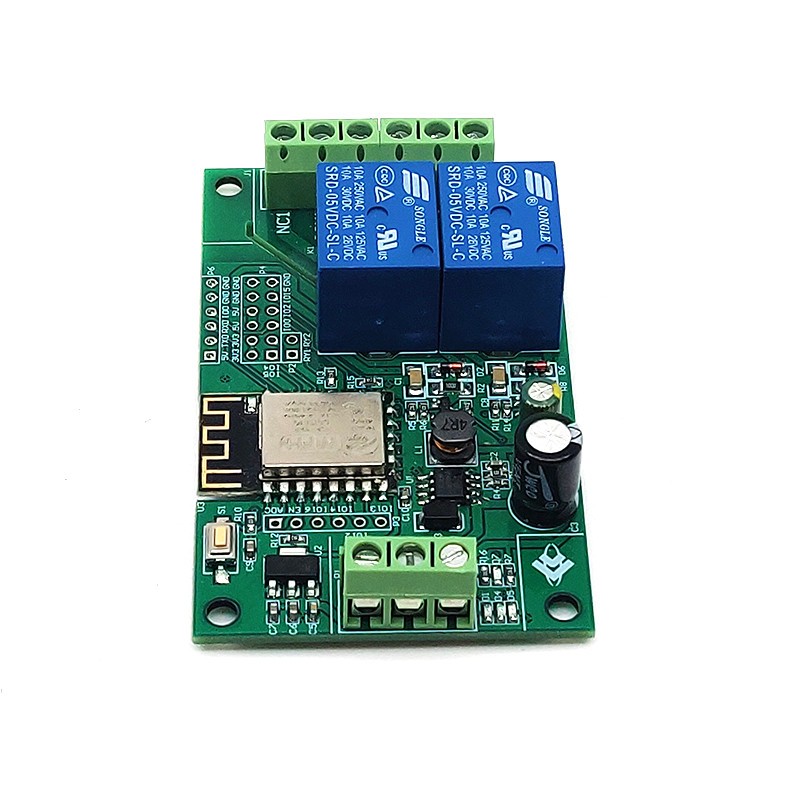

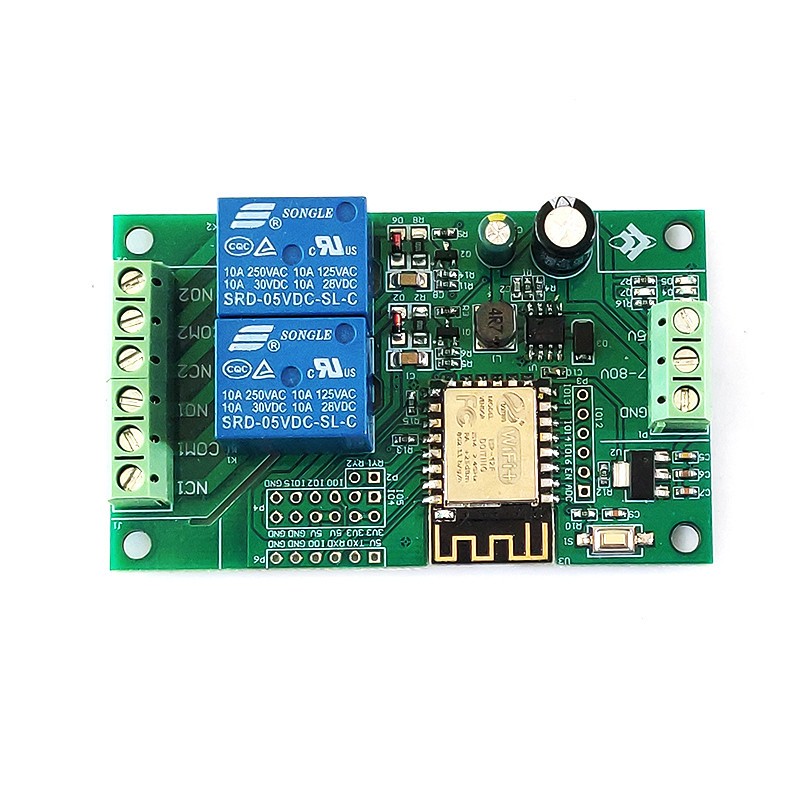

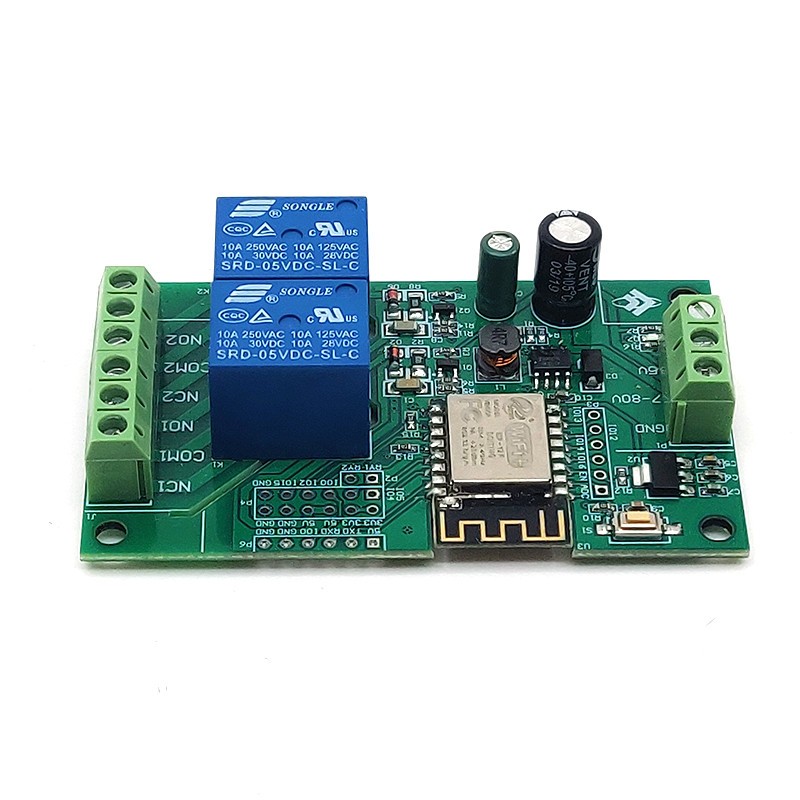

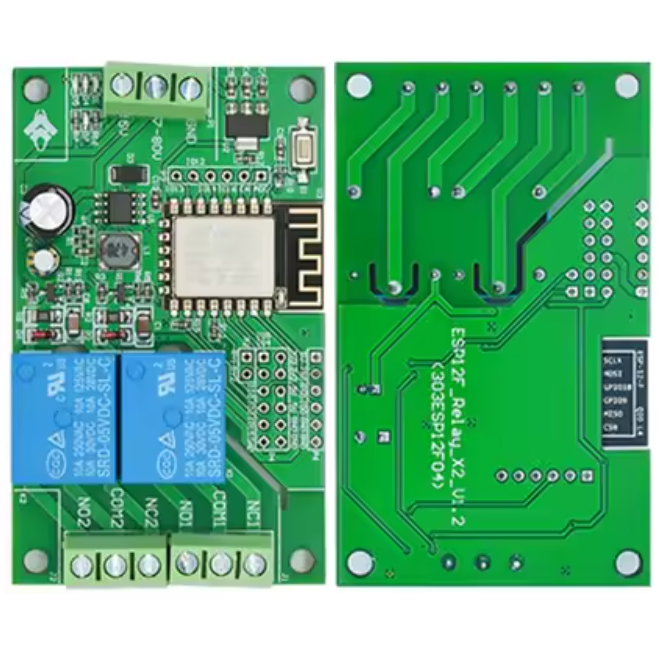

Релейний модуль Wi-Fi 2-канальний ESP8266 ESP-12F DC 5V/7-80V

ESP8266 Wireless WIFI Relay Module 2 Channel ESP-12F — це універсальна плата керування з двоканальним реле та модулем Wi-Fi на базі чипа ESP-12F, призначена для створення інтелектуальних систем автоматизації, дистанційного керування навантаженням, домашніх IoT-проєктів, а також розробки Arduino-сумісних проєктів.

Особливості:
🔹 Вбудований ESP-12F Wi-Fi модуль — стабільна робота, 4MB флеш-пам'яті
🔹 2 релейні канали 5V — підтримка перемикання навантаження до AC 250V / DC 30V
🔹 Повністю виведені GPIO та UART-порти — зручність для вторинної розробки
🔹 Кнопка скидання (RST) — дозволяє швидко перезапустити модуль
🔹 Програмований LED та індикатор реле — зручна індикація стану
🔹 Живлення 5V DC — стандартне підключення
🔹 Підтримка середовищ розробки Arduino IDE, ECLIPSE — гнучкість програмування
🔹 Сумісність з FT232 та подібними USB-TTL перетворювачами — просте програмування через UART
🔹 Зручне завантаження прошивки — IO0 притискається до GND на момент завантаження

Переваги:
✔ Підходить для побудови розумного дому або IoT систем
✔ Проста інтеграція з Arduino та іншими середовищами
✔ Швидке програмування та налаштування через UART
✔ Висока стабільність роботи завдяки ESP-12F
✔ Можливість керування змінним та постійним навантаженням

Застосування:
✅ Автоматизація дому (розумні розетки, освітлення, жалюзі)
✅ Системи безпеки (керування замками, сиренами)
✅ Дистанційне керування побутовою технікою
✅ IoT-проєкти з підключенням до хмари
✅ Навчальні проєкти для Arduino та ESP8266

Вихідний термінал реле:
🔸 NC: нормально замкнутий термінал, закорочений з COM до подачі живлення на реле і залишений плаваючим після подачі живлення;
🔸 COM: загальний термінал;
🔸 NO: нормально розімкнений термінал, залишений плаваючим до подачі живлення на реле і залишений короткозамкненим з COM після подачі живлення.

Введення в порти виводу GPIO:

Інструкція з програмування:
📘 Під'єднайте ESP8266 до TTL-конвертера (GND, RX, TX, 5V)

📘 Підключіть IO0 до GND для входу в режим завантаження
📘 Встановіть Arduino IDE (версія 1.8.9 або новіша)
📘 Додайте URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json в Меню → File → Preferences
📘 Встановіть підтримку плати ESP8266 (через Tools → Board Manager)
📘 Оберіть ESP-12 Module у списку плат, натисніть Upload
📘 Після завершення — розімкніть IO0 і GND та перезапустіть плату

Технічні характеристики:
⚙️ Мікроконтролер: ESP8266 (ESP-12F)
⚙️ Пам’ять: 4 MB Flash
⚙️ Кількість реле: 2 шт
⚙️ Робоча напруга: 5V DC
⚙️ Напруга керування реле: до 250V AC або 30V DC
⚙️ Інтерфейси: UART, GPIO
⚙️ Індикатори: живлення, програмований LED, індикатори реле
⚙️ Кнопки: Reset (RST)
⚙️ Режим програмування: через UART з TTL-перетворювачем
⚙️ Розміри: 78 × 47 × 18.5 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

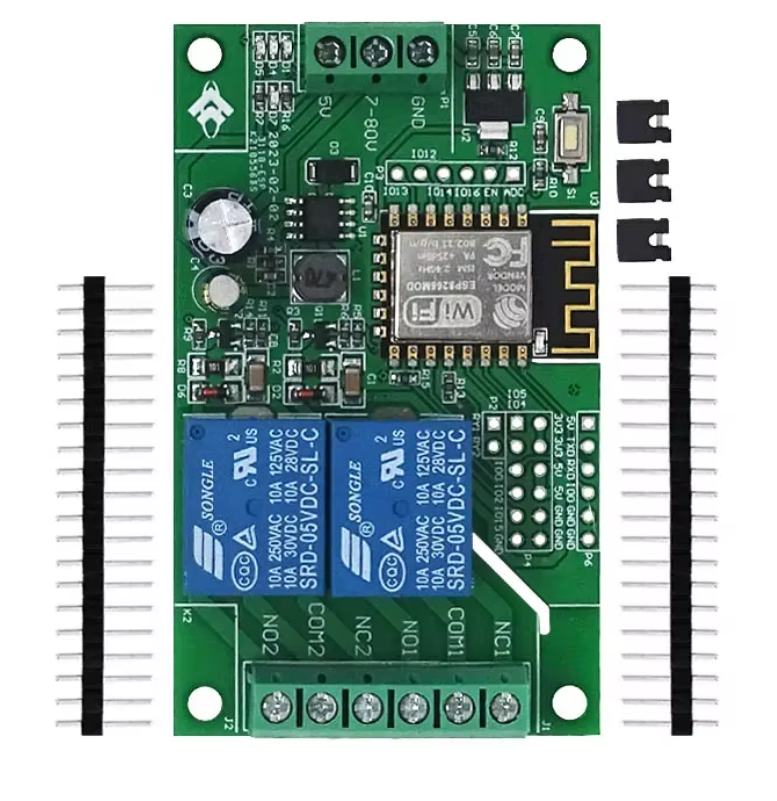

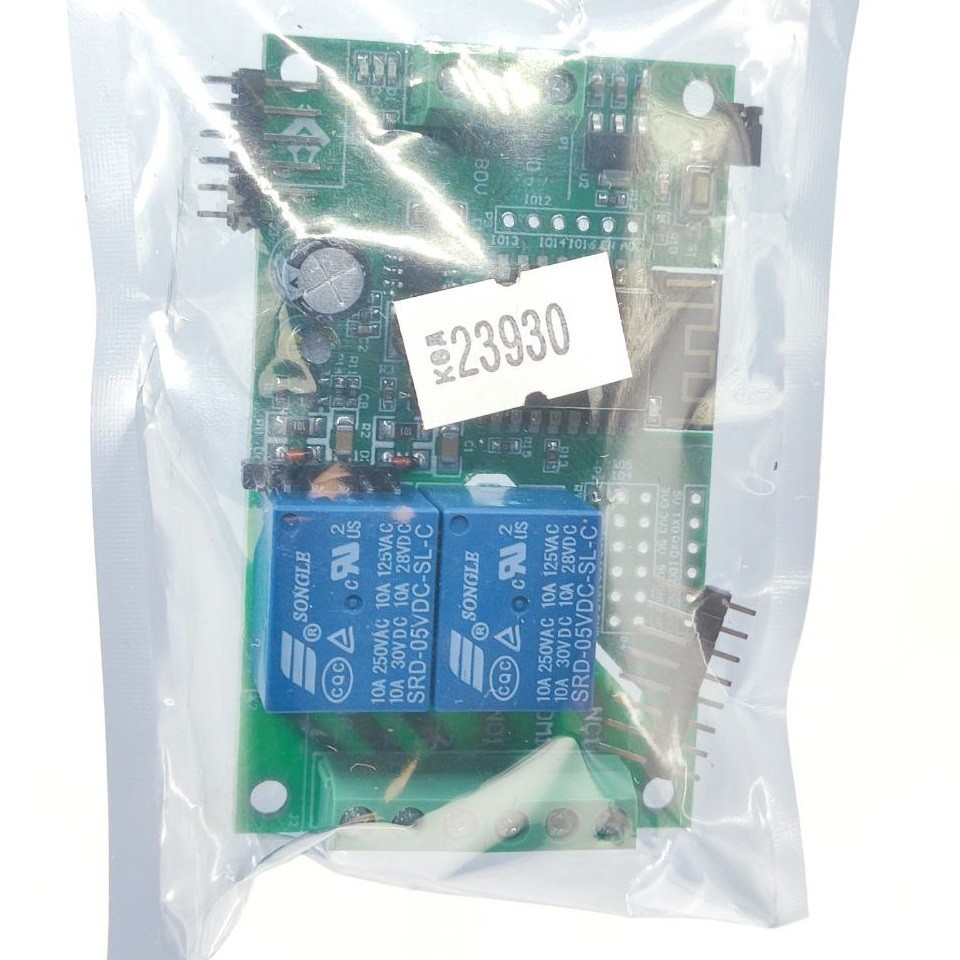

Комплектація:
📦 1× Wi-Fi модуль ESP8266 з двоканальним реле ESP-12F
📦 3× Jumper
📦 1× Контакти одинарні 6×pin
📦 1× Контакти одинарні 8×pin
📦 1× Контакти подвійні 12×pin
