Код: 24498

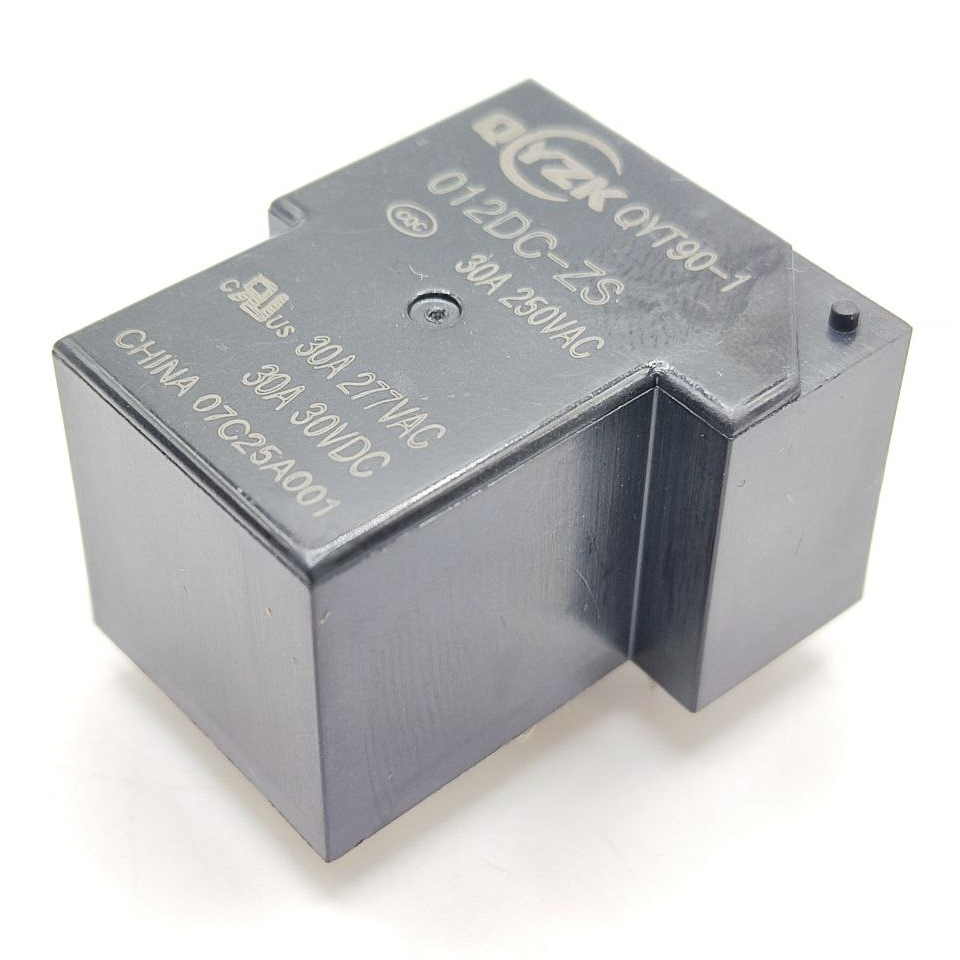

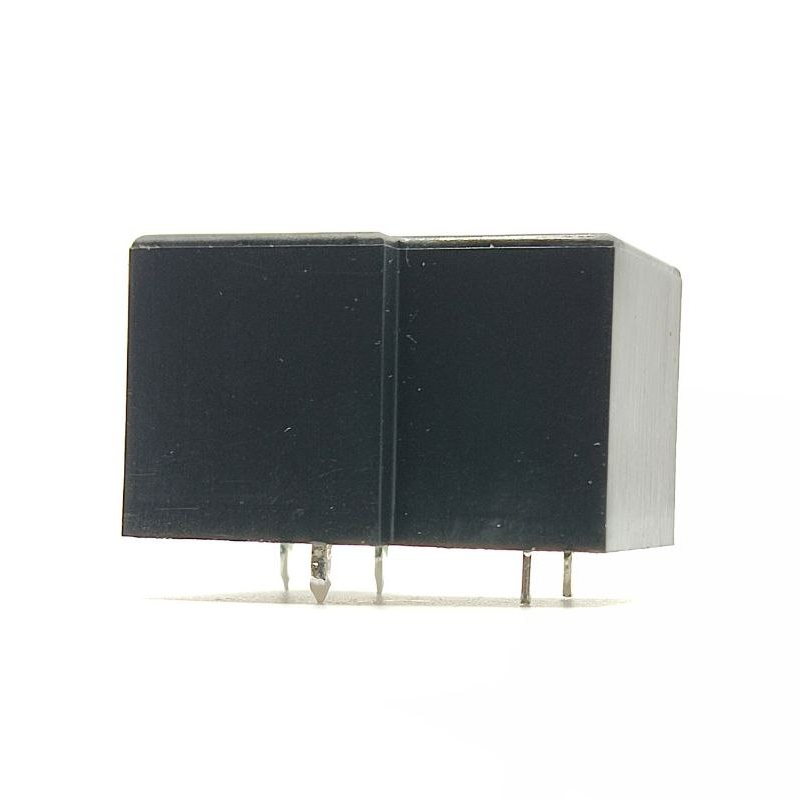

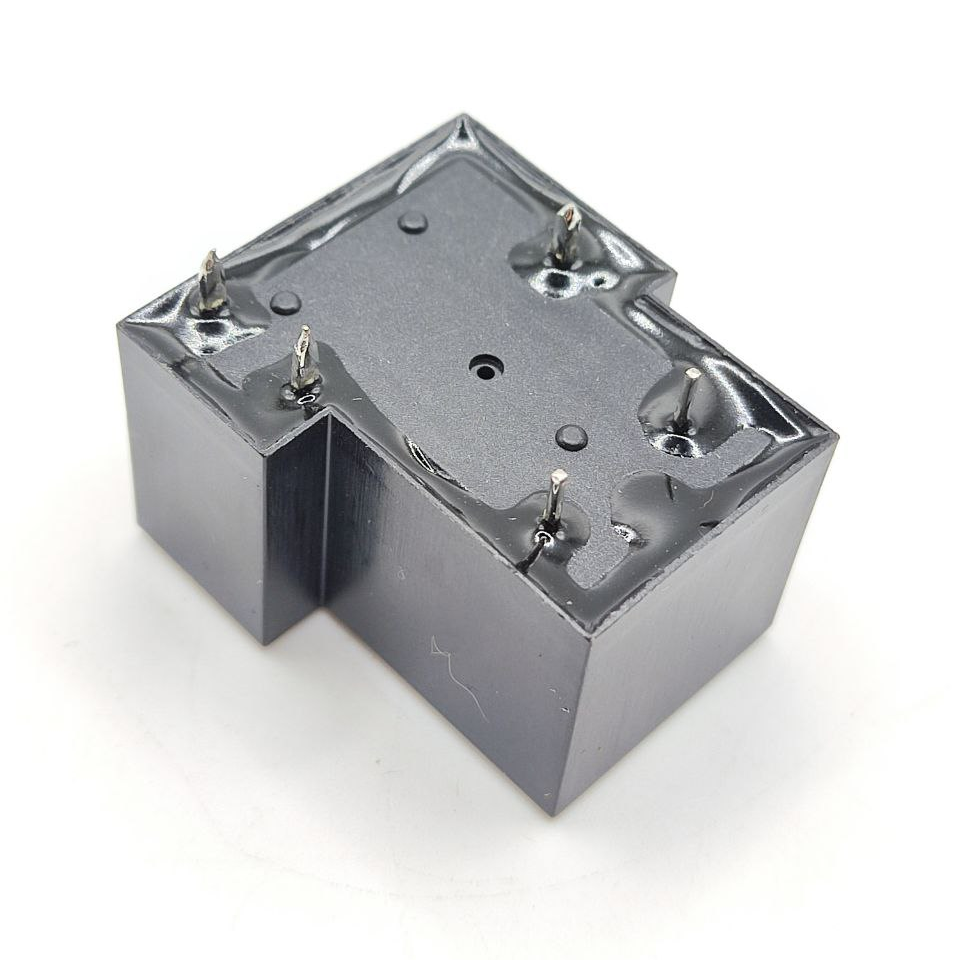

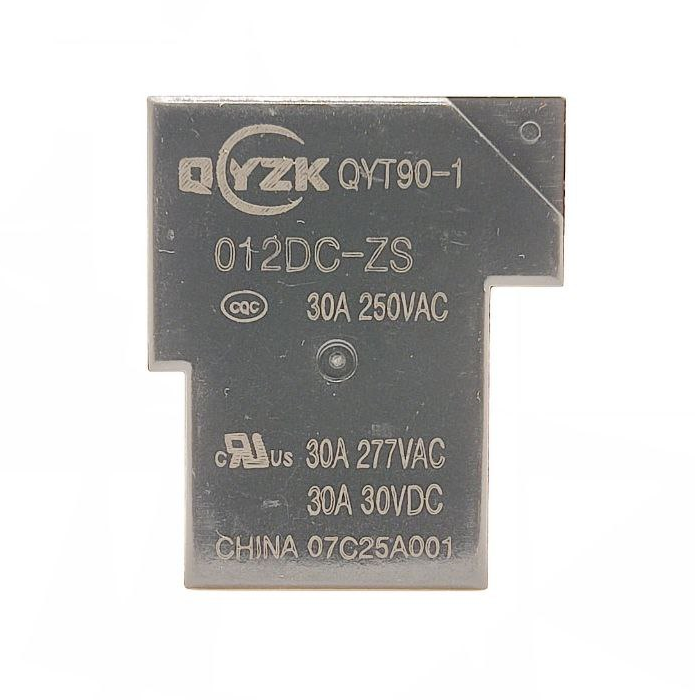

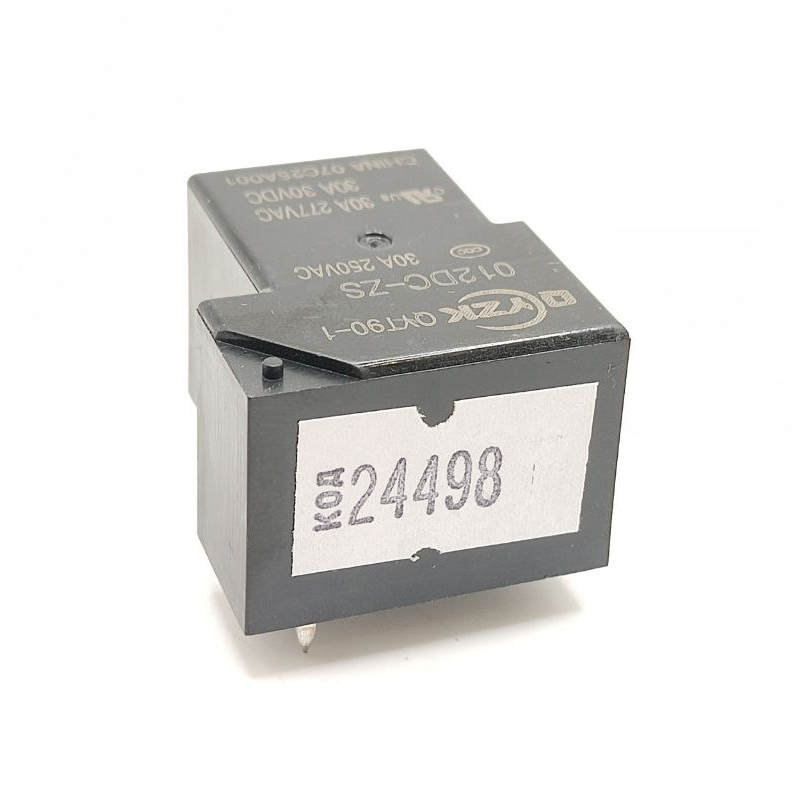

Реле QYT90-1-012DC-ZS 30A 1C coil 12VDC
Ціна за 1 шт.
64.10
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Реле QYT90-1-012DC-ZS 30A 1C coil 12VDC
Реле QYT90-1-012DC-ZS — це потужне електромагнітне реле серії T90 з однією перекидною групою контактів (1C / SPDT), призначене для комутації високих струмів до 30 А у колах постійного та змінного струму. Завдяки надійній конструкції, високій комутаційній здатності та стандартному форм-фактору, реле широко використовується в промисловому обладнанні, джерелах живлення, силових модулях та автомобільній електроніці.
Особливості:
🔹 Високострумове реле на 30 А з перекидним контактом SPDT (1C)
🔹 Підтримка комутації навантажень AC до 277 VAC та DC до 30 VDC
🔹 Чутлива котушка керування на 12 VDC з опором 160 Ом
🔹 Надійна електромагнітна конструкція серії T90
🔹 Механічна та електрична довговічність завдяки посиленим контактам
🔹 Підходить для силових та індустріальних застосувань
🔹 Сумісність із стандартними друкованими платами (пайка в отвори)
🔹 Стійкість до механічних навантажень та вібрацій
🔹 Висока ізоляція між колами керування та силовими колами
🔹 Швидкий час спрацьовування та розмикання
🔹 Компактний корпус для щільного монтажу в обладнанні
🔹 Підходить для використання в схемах з високими пусковими струмами
Переваги:
✔ Висока здатність комутації струмів до 30 А
✔ Універсальність — підходить для AC і DC навантажень
✔ Надійна робота в промислових умовах
✔ Простота інтеграції в готові продукти
✔ Відмінна механічна міцність та ресурс контактів
Застосування:
✅ Джерела живлення та інвертори
✅ Промислова автоматика та контролери
✅ Автомобільна електроніка
✅ Силові модулі керування
✅ Блоки керування двигунами та насосами
✅ Побутова та комерційна комутаційна техніка
Опис інтерфейсів:
🔸 Контакт COM — загальний комутаційний контакт
🔸 Контакт NO — нормально розімкнений контакт (замикається при подачі живлення на котушку)
🔸 Контакт NC — нормально замкнений контакт (розмикається при активації)
🔸 Виводи котушки — підключення керуючої напруги 12 VDC
Інструкція до використання:
1️⃣ Під’єднайте котушку до джерела 12 VDC згідно полярності.
2️⃣ Підключіть навантаження до COM–NO або COM–NC відповідно до необхідної логіки роботи.
3️⃣ Переконайтеся у відповідності струму навантаження номіналу 30 А.
4️⃣ Монтуйте реле методом пайки в отвори (THT).
5️⃣ Дотримуйтеся електробезпеки та достатніх відстаней між силовими доріжками.
Заходи безпеки:
⚠️ Не перевищуйте максимальний струм та напругу контактів.
⚠️ Забороняється тривале перевантаження реле.
⚠️ Не торкайтеся контактів під напругою.
⚠️ Дотримуйтесь полярності підключення котушки.
Технічні характеристики:
⚙️ Виробник: QYZK
⚙️ Серія: T90
⚙️ Тип реле: електромагнітне
⚙️ Тип контактів: SPDT (1C), перекидний
⚙️ Кількість полюсів: 1
⚙️ Номінальна напруга котушки: 12 VDC
⚙️ Опір обмотки: 160 Ом
⚙️ Максимальний струм контактів: 30 А
⚙️ Максимальна напруга комутації AC: 277 VAC
⚙️ Максимальна напруга комутації DC: 30 VDC
⚙️ Тип монтажу: THT (пайка в отвори)
📝 Примітка: Виробник може змінювати характеристики та зовнішній вигляд без попередження.
Комплектація:
📦 Реле QYT90-1-012DC-ZS
Реле QYT90-1-012DC-ZS — це високонадійне силове реле, що забезпечує стабільну комутацію великих струмів у промислових, побутових і автомобільних системах, при цьому залишаючись компактним і універсальним у застосуванні.
