Код: 15972

Радіоконструктор Світловий ефект "Блимаюча світлодіодна квітка" К147

Ціна за 1 шт.
44.20 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
  • Оптом і в роздріб
    Товара нема в наявності
    Опис

    Напряжение питания:
    Количество светодиодов: 7

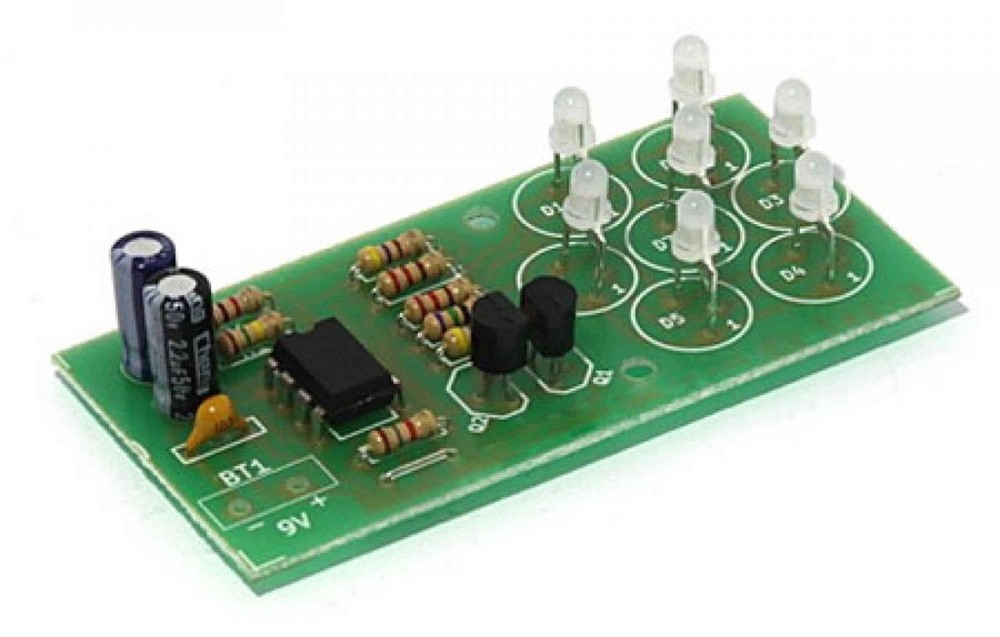

    Приятным сюрпризом на елке, без сомнения, окажется двухцветный мерцающий цветок. В радиоконструкторе K147 используются семь двухцветных LED-диодов, которые на печатной плате располагаются в форме лепестков цветка. При этом они поочередно светятся то зеленым, то красным цветом. Расположенный в центре цветка светодиод также двухцветный, однако в то время, когда остальные LED-диоды загораются, например, зеленым цветом, он светится красным, и наоборот.

    Запитывается устройство от батарейки на 9v провода от которой нужно подпаять к контактной группе BT1.

    Описание работы. Устройство условно можно разделить на три функциональных блока: задающий генератор, блок управления и схему индикации. Задающий генератор, формирующий импульсы управления, выполнен на микросхеме U1, которая включена по схеме нестабильного мультивибратора. При этом частота переключения мультивибратора определяется величиной сопротивления резистора R1 и значением емкости конденсатора С2. Переключающие импульсы с выхода задающего генератора (вывод U1/3) подаются на базы транзисторов Q1 и Q2, с помощью которых обеспечивается непосредственная подача напряжения на соответствующие группы светодиодов. При формировании на выходе микросхемы U1 (вывод U1/3) непрерывной последовательности положительных и отрицательных управляющих импульсов транзисторы Т1 и Т2 будут поочередно отпираться.

    Примечания: При сборке конструктора необходимо соблюдать цоколевку транзисторов и микросхемы, полярности электролитических конденсаторов, светодиодов. Правильно собранная схема наладки не требует.
